Lampe remplacée: WD-11
il y a plusieurs ersatz possibles. Cette description concerne la version -A, utilisant une 3D6

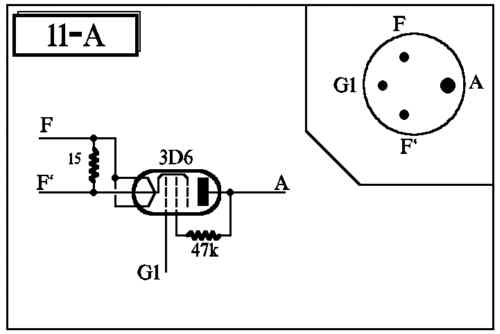

Schéma :2296-1


Marquage : 11-A

Immatriculation: --000 (générique ersatz divers)

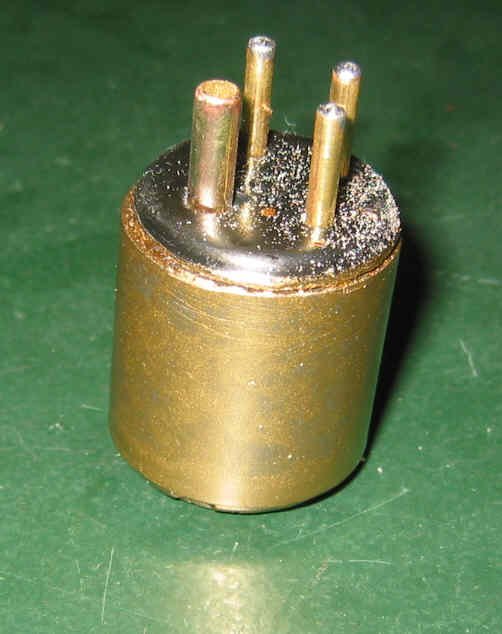

Culot américain 4 broches dont une plus grosse que les 3 autres.
Utiliser le moule européen 4 broches

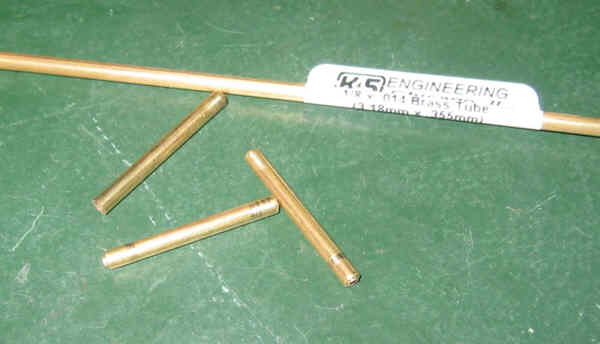

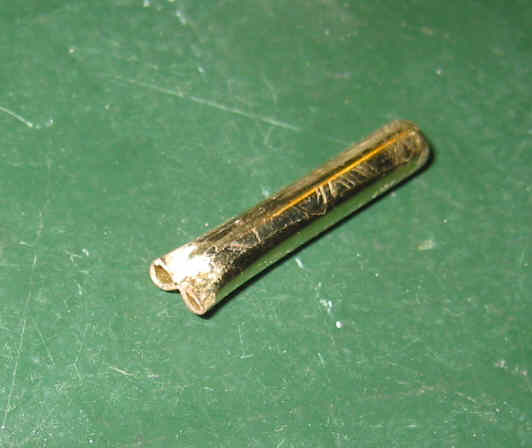

Couper 3 longueurs (30 mm) dans un tube laiton de 1/8" et 1 longueur (30 mm) dans un tube de 3/16" :



Souder un fil sur chaque.

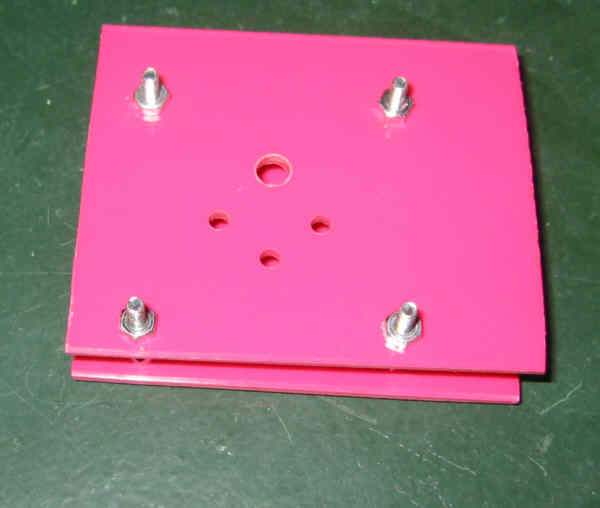

Utiliser le gabarit WD-11 :

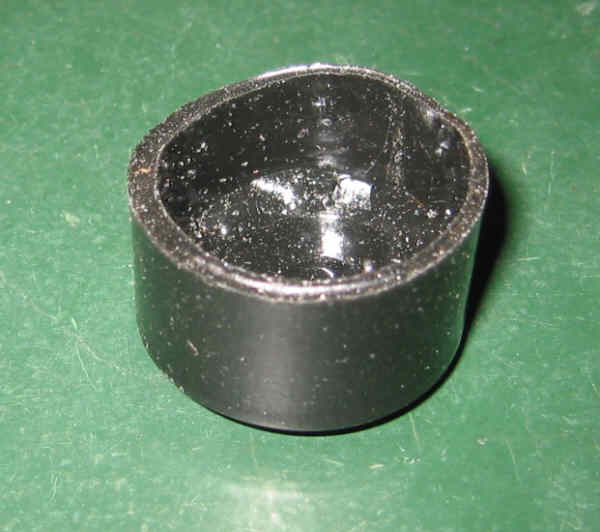

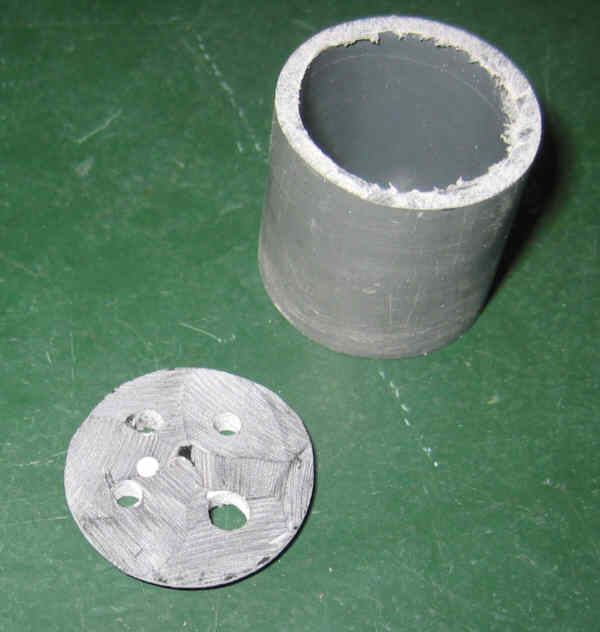

Pour une WD-11 haut profil, faire une réhausse avec un tube de 32 mm en PVC longueur 30, et un fond de culot E4 :

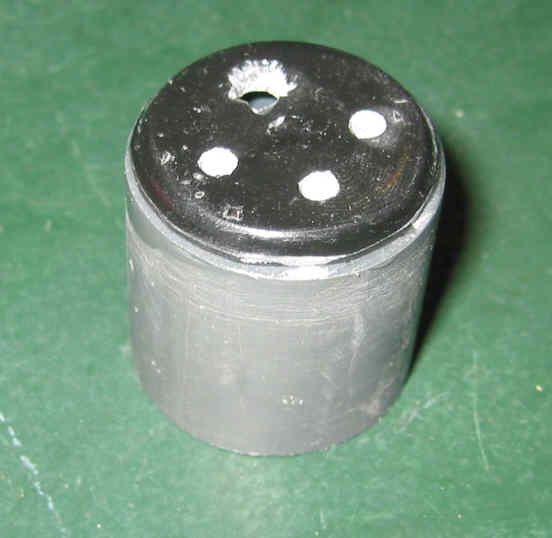

Sinon, utiliser un culot E4 normal (sauf que le trou d'anode doit être percé à 5 au lieu de 3,5)

Insérer les tubes dans les trous au fond du moule

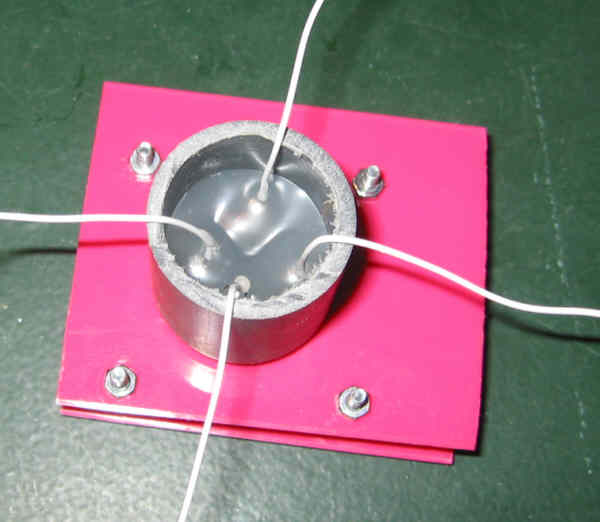

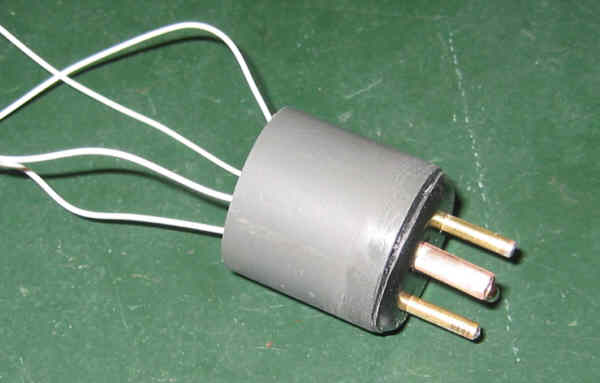

Couler la colle thermo :

Si on veut faire un adaptateur, la lampe n'est pas à préparer, dans le cas contraire, il n'y a qu'à enlever la ceinture et à faire des boudinettes ...

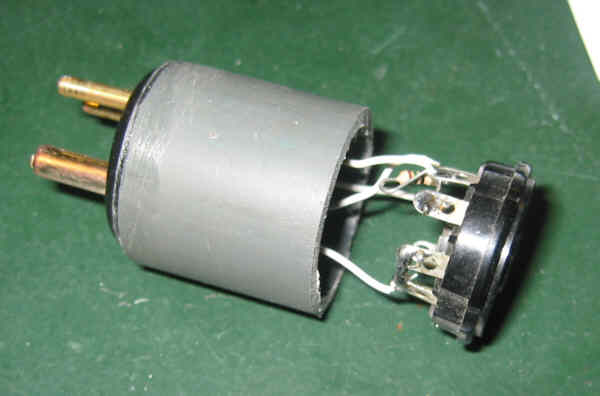

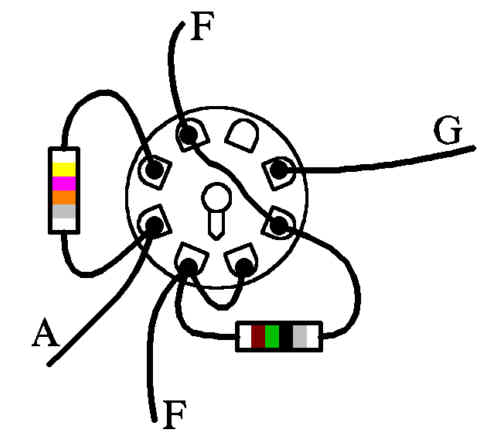

Selon la version (adaptateur ou pas), câbler le support locktal (ou les boudinettes) selon le schéma de câblage :

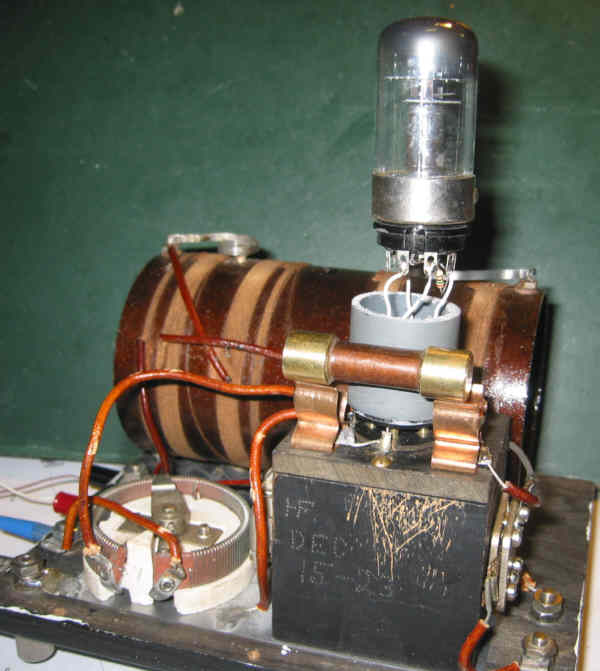

Installer l'ersatz sur le poste Aeriola Senior mais à l'envers, donc il faut enlever le châssis de la boite !



et vérifier le bon fonctionnement (France Bleu sur 7.2, Tickler sur 4.0, antenne sur borne en haut)

couler un cordon de colle en haut du culot pour immobiliser la lampe (ou le support):

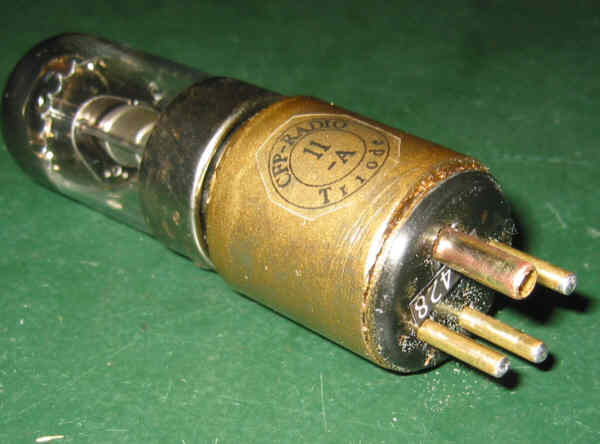

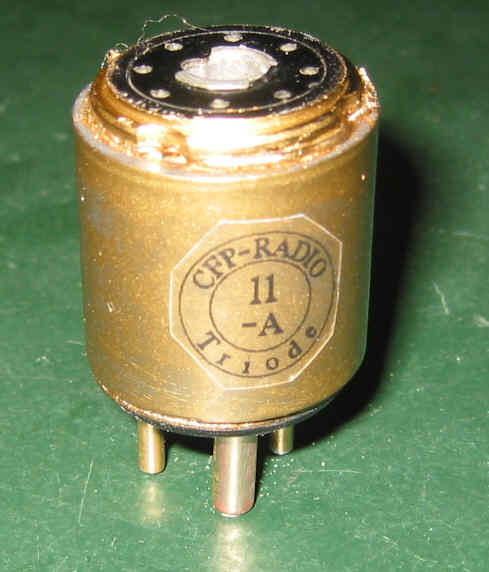

Peindre l'adaptateur en or :

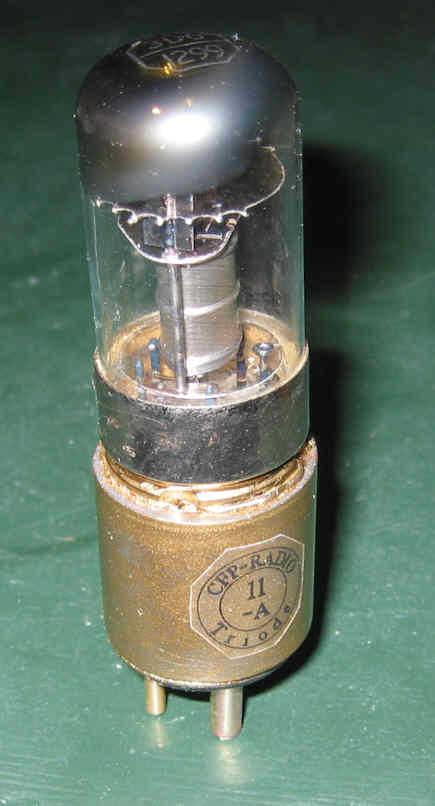

Coller l'étiquette d'identification (transparent) :


Coller l'étiquette de numérotation :


Vérifier que l'ersatz dépasse bien du logement du poste Aeriola Senior :
