Fabrication de l'ersatz de régulatrice 1926-A





1. Caractéristiques de l'ersatz

Lampe remplacée : 1926

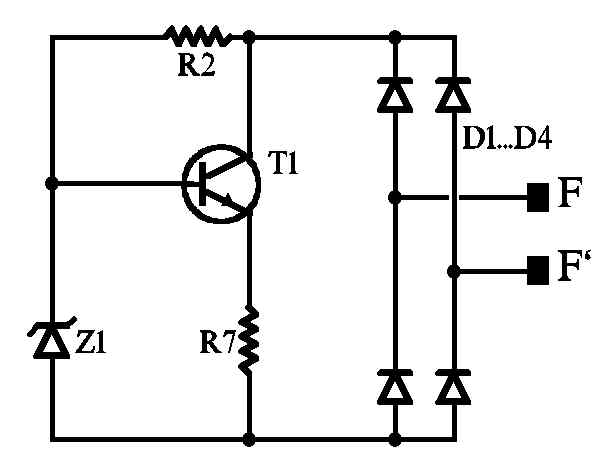

Cet ersatz utilise un schéma universel paramétrable selon l'intensité de chauffage désirée :2414

(Version solid state à semi-conducteurs, F et F' sont les broches filament culot européen, mais il existe des versions à baïonnette)
Immatriculation: --000 (ersatz spécifiques)



2. Culot

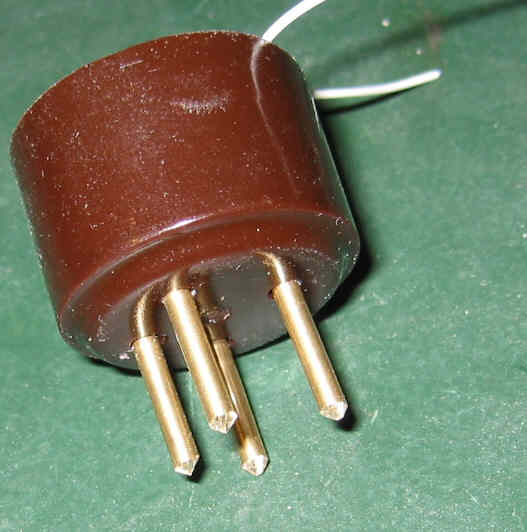

Utiliser le moule 4 broches européen


Teinter en noir ou en brun

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

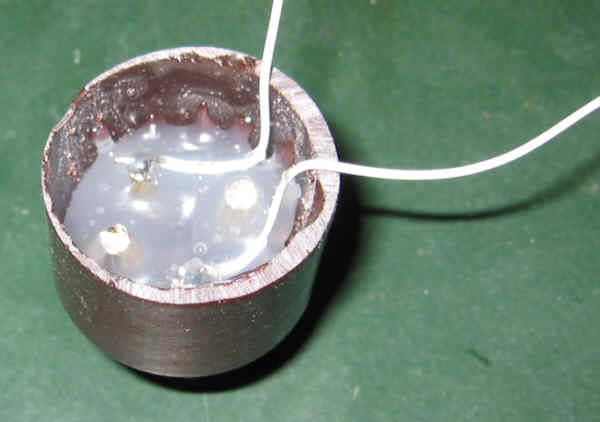

Seules les 2 broches correspondant au filament d'une triode européenne sont munies d'un fil soudé, les 2 autres ne sont là que pour la tenue mécanique !



3. Câblage du circuit

Cet ersatz utilise le circuit imprimé 2414-B universel, sous équipé.
Tirer, pour 4 circuits (double face !) le typon

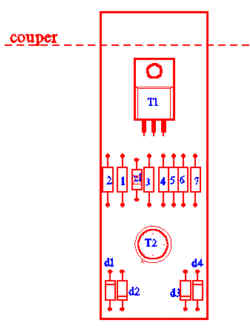

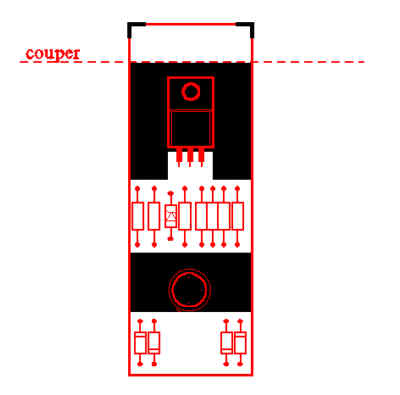

couper le circuit au niveau de la zone de refroidissement de T1 pour enlever la zone de fixation de l'ampoule (ersatz 1928-A):


Graver, percer et équiper en respectant le plan d'implantation des composants suivant :


Voici la nomenclature :

R1 = 0 (strap)
R2 = 3,9 Kohm
R3 = 0 (strap)
R4 = non installée
R5 = non installée
R6 = non installée
R7 = 10 ohm 1/2W
D1...D4 = 1N4007 ou EM513
T1 = TIP122
T2 = non installé
Z1 = BZX79C3V0

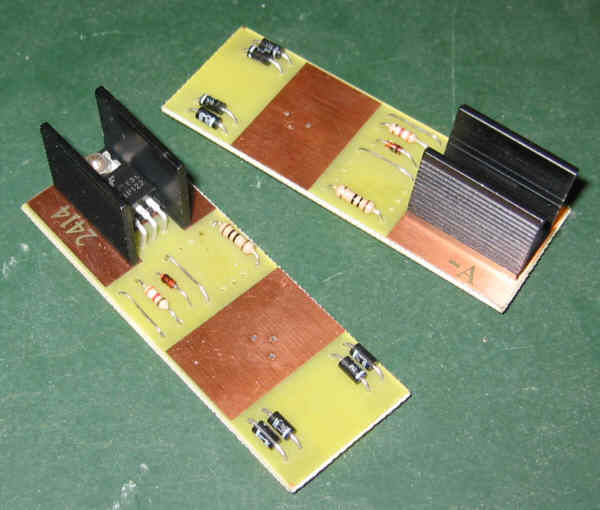

Carte équipée :


Le radiateur a les dimensions suivantes : 25x20x15 mm (ML26 TO220)



4. Vérification du fonctionnement

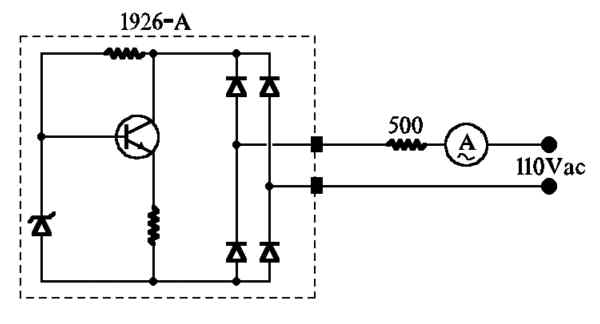

Connecter l'ersatz en série avec une résistance de 500 ohm sur 110V.

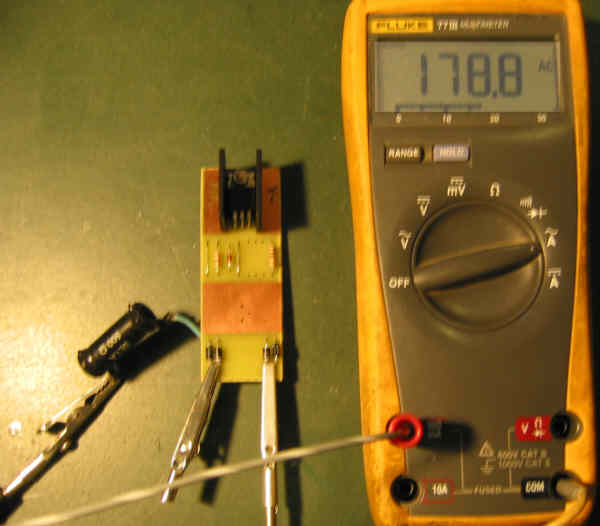

Mesurer l'intensité régulée (environ 170-190 mA) :




5. Câblage du culot

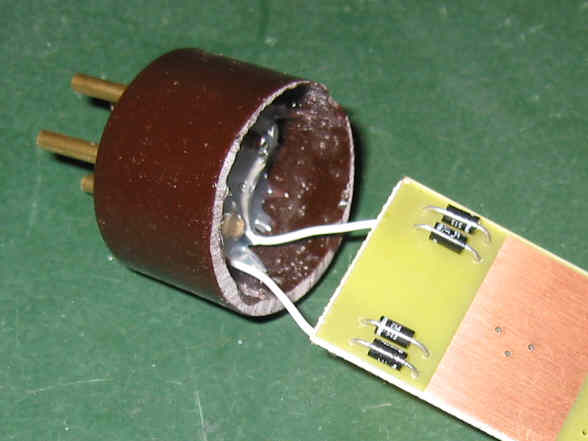

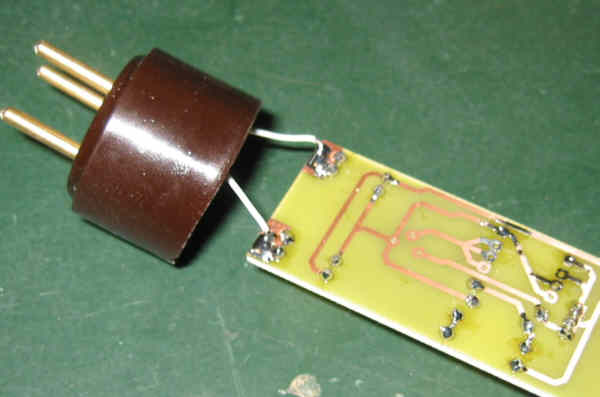

Il suffit de souder les 2 fils du culot sur les zones réservées du circuit.





6. Finitions

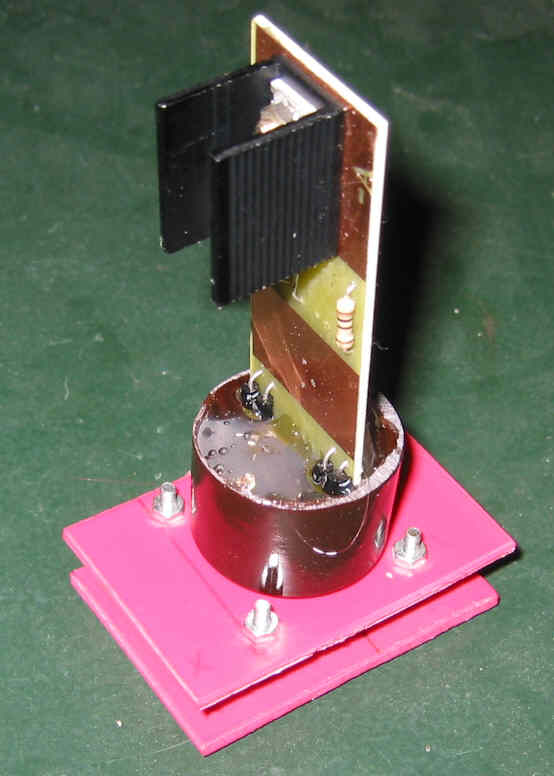

Immobiliser le circuit bien vertical et noyer les fils avec de la colle thermo; remplir le culot complètement.


Vérifier de nouveau le fonctionnement

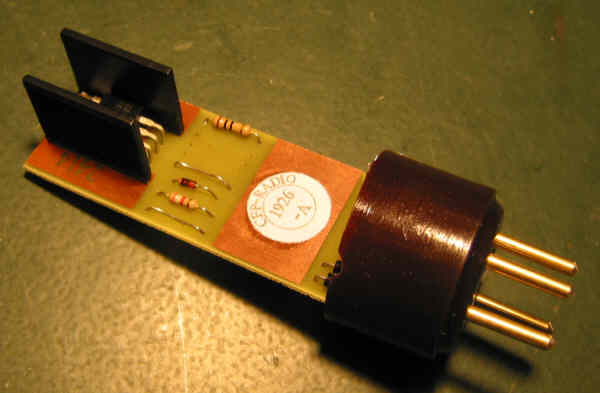

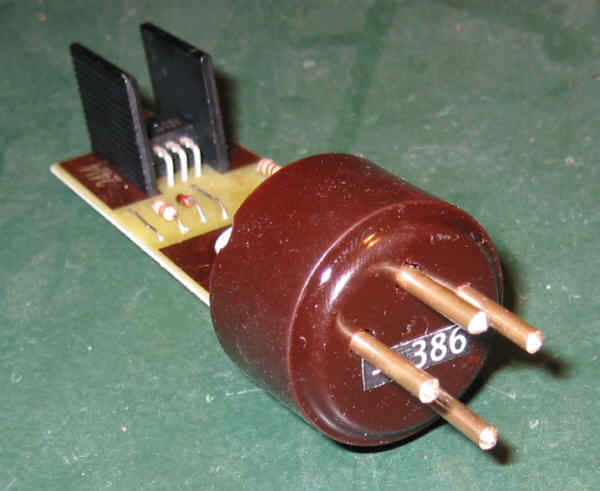

Coller l'étiquette de référence de la lampe


Coller l'étiquette de numérotation :
