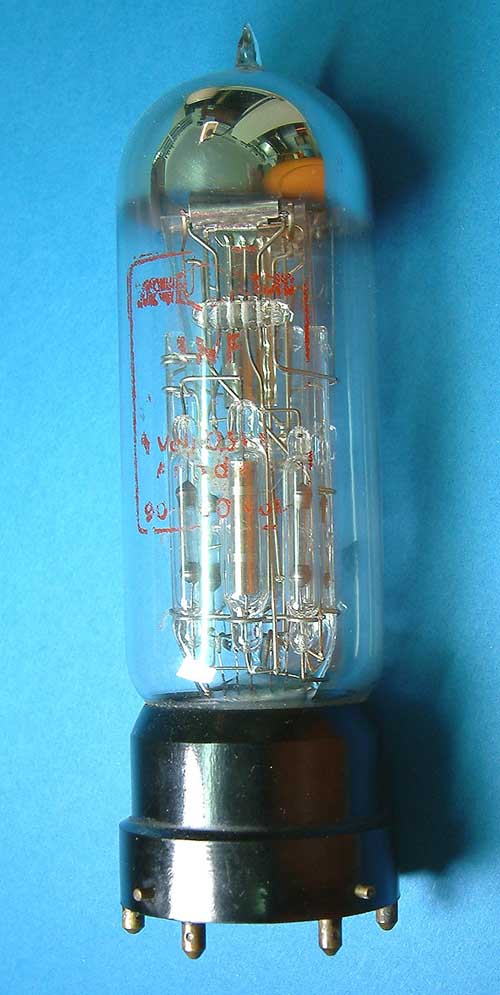

Lampe remplacée : 3NFB

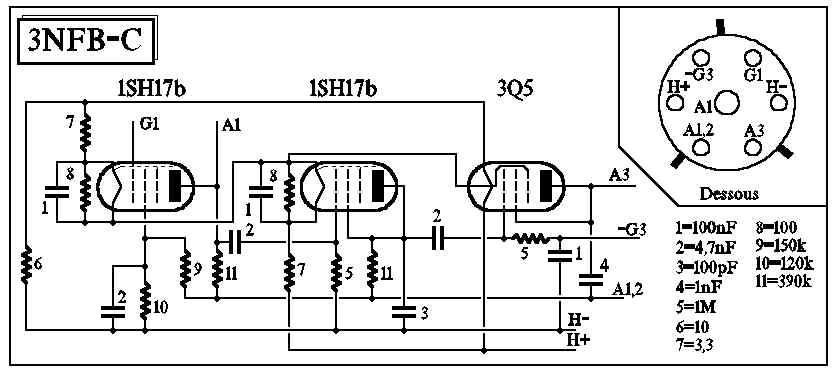

Schéma :2625


Immatriculation: --000 (numéro générique ersatz spécifiques)
Cet ersatz comporte 3 lampes, 2 triodes subminiatures à chauffage direct, une pentode à chauffage direct montée en triode, afin de simuler le plus fidèlement possible la lammpe multiple de Loewe.

Il vaut mieux commencer par fabriquer le culot afin qu'il puisse servir pour le test du circuit.

Culot allemand spécial Loewe 6 broches + plot central + 3 baïonnettes.

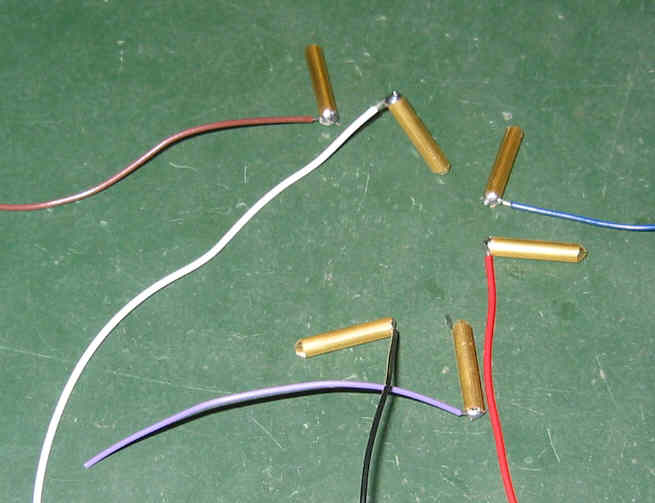

Préparer les 6 broches dans de la barre de laiton de 4, longueur 20 mm, fraisées en cône, en soudant des fils de 10 cm de long en respectant les couleurs :


De même, préparer les 3 baïonnettes : vis laiton de 2x10 sans tête.
Installer broches et baïonnettes dans le moule :


couler la résine uniquement au fond, juste pour recouvrir à peine les baïonnettes :

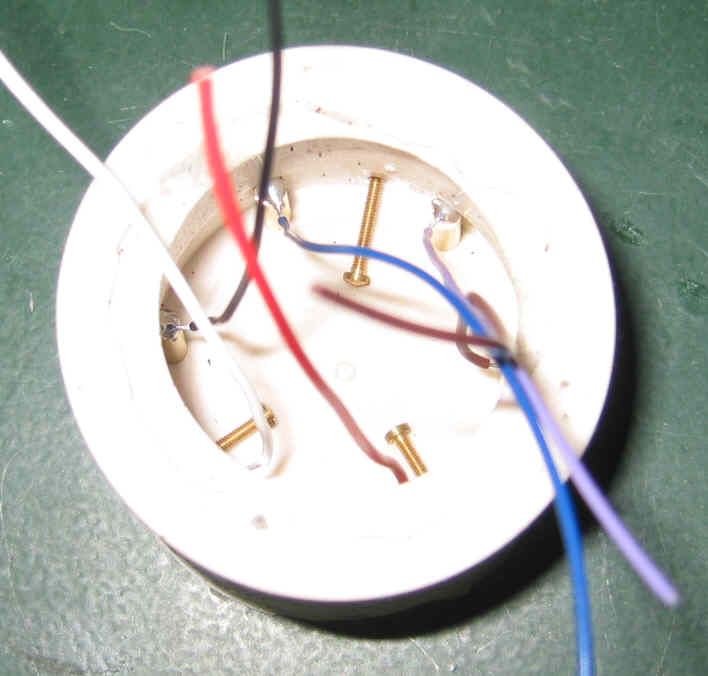

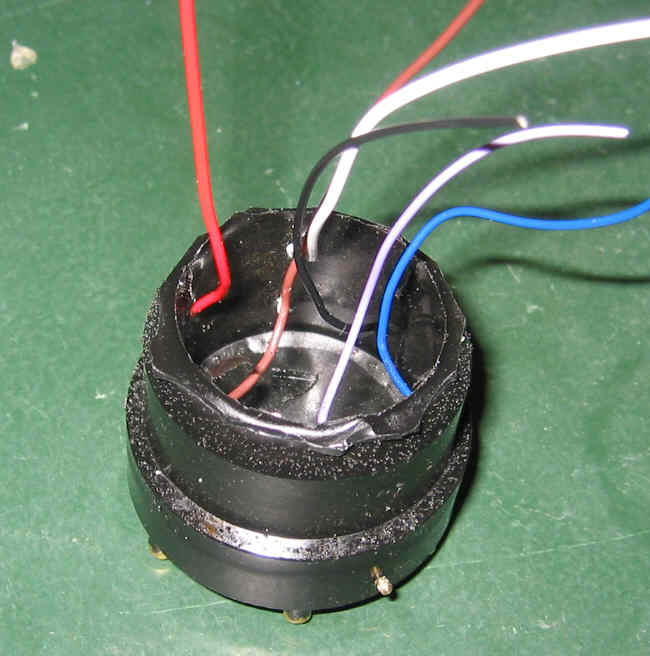

Attendre le début de la prise, insérer les fils dans les fentes du cylindre central :

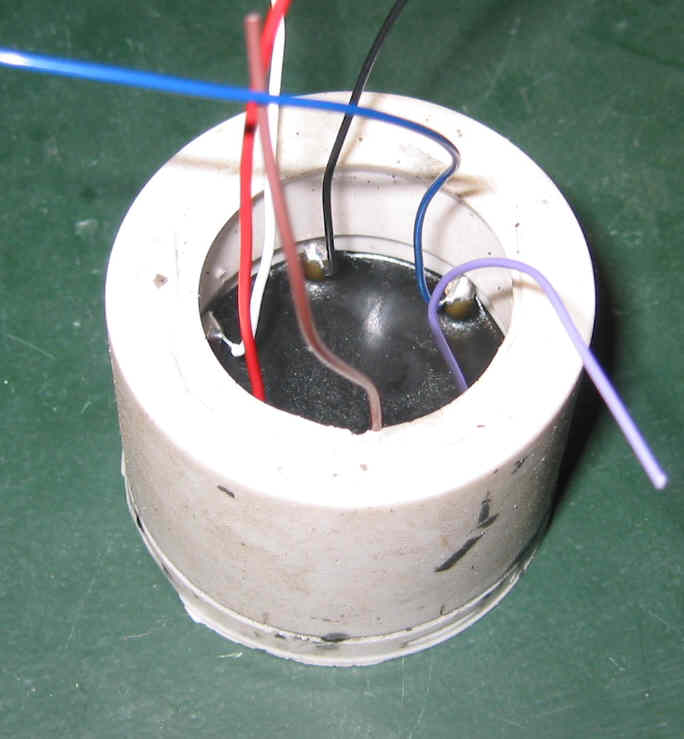

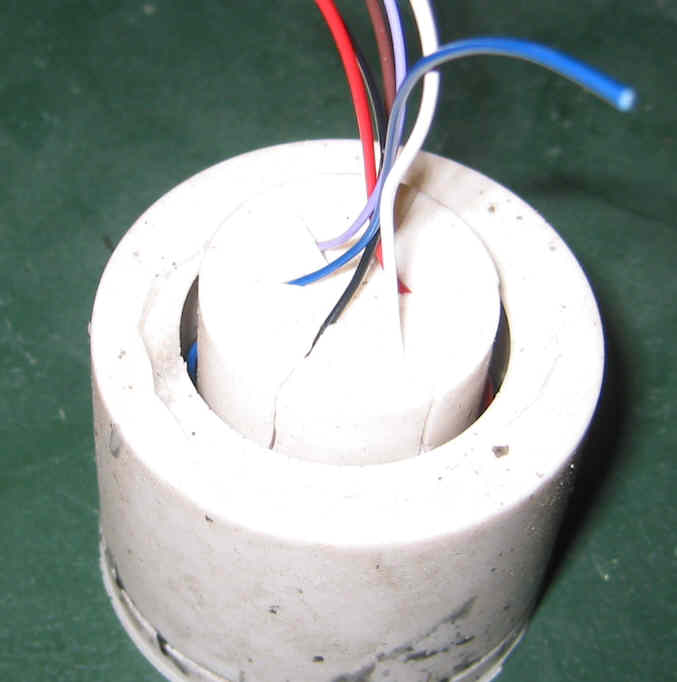

Couler le reste de résine; Attendre la prise, démouler :

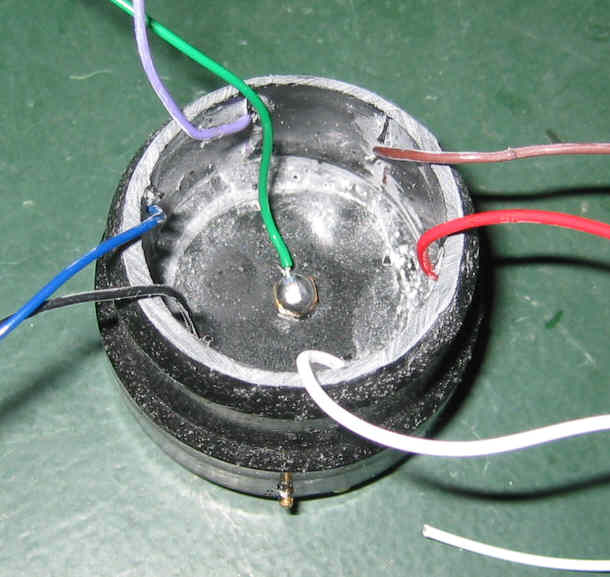

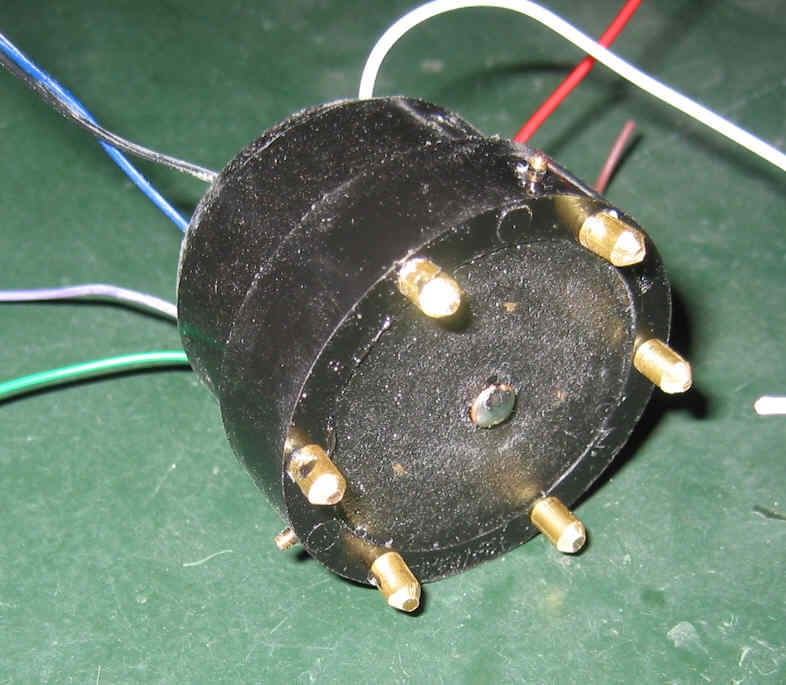

Percer un trou au centre et installer le contact formé d'une vis laiton tête fraisée recouverte d'un ménisque d'étain :



Vérifier la bonne insertion du culot dans l'embase du poste outillage RO433, retoucher éventuellement la résine et/ou les broches et/ou les baïonnettes :

Lampes utilisées : 2 x 1SH18b + 3Q5

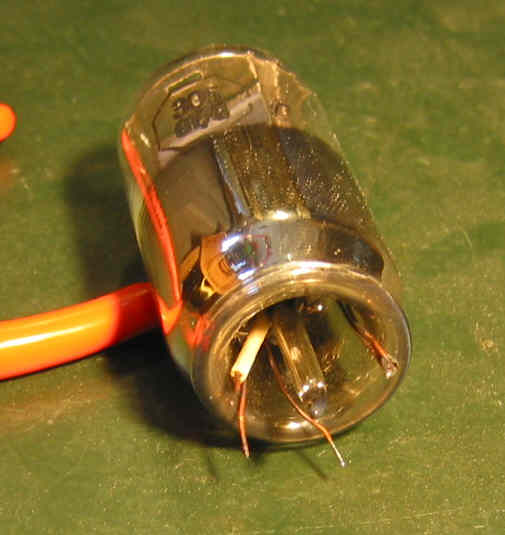

Seule la 3Q5 est à préparer : enlever son culot (en cisaillant les broches ou en dissolvant la colle et dessoudant proprement si on veut conserver l'embase) :



Bien repérer les fils en regardant les électrodes : suivant le constructeur, la connexion G3/Fct n'est pas au même endroit, voici par exemple une lampe KEN-RAD:


alors que d'autres lampes sont connectées ainsi :

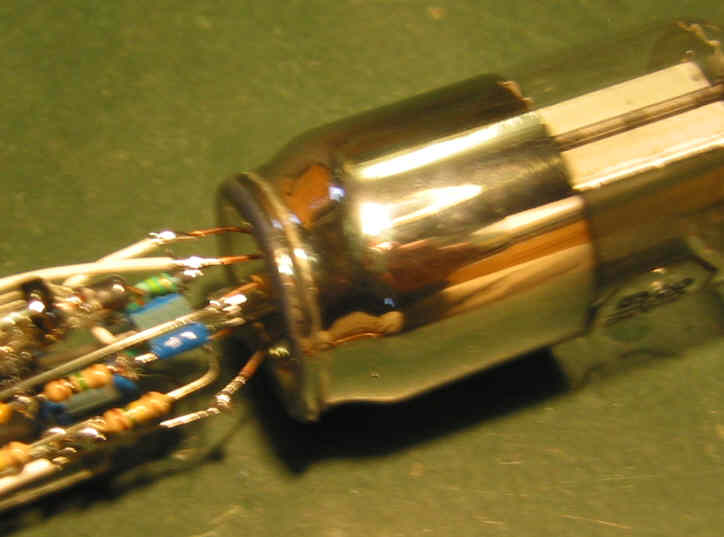

Il n'y a qu'à raccourcir les fils à 10 mm du pied en verre et à les étamer; on peut aussi déjà souder ensemble l'anode et la grille 2:

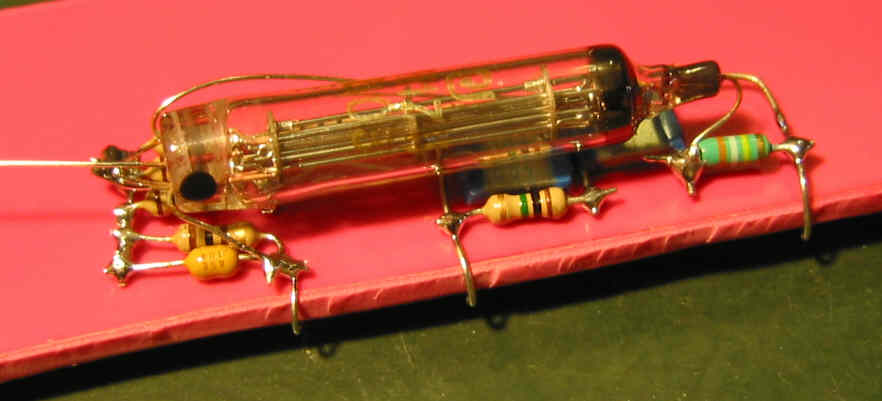

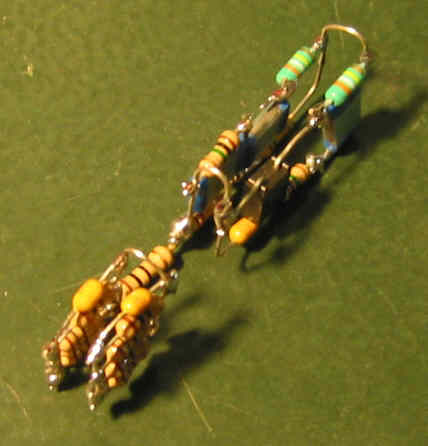

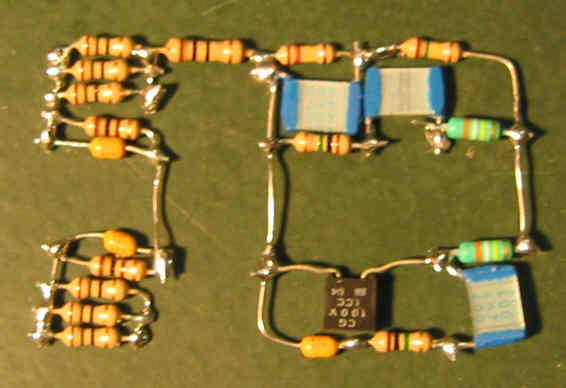

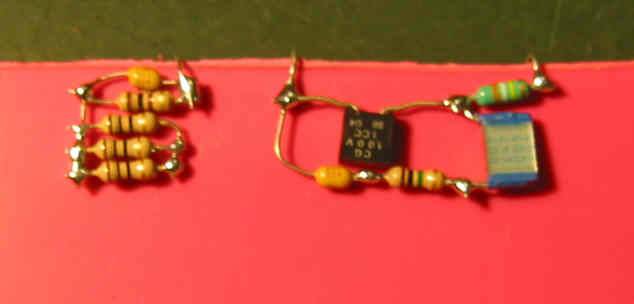

Tous les composants, sauf C4, sont câblés à plat :

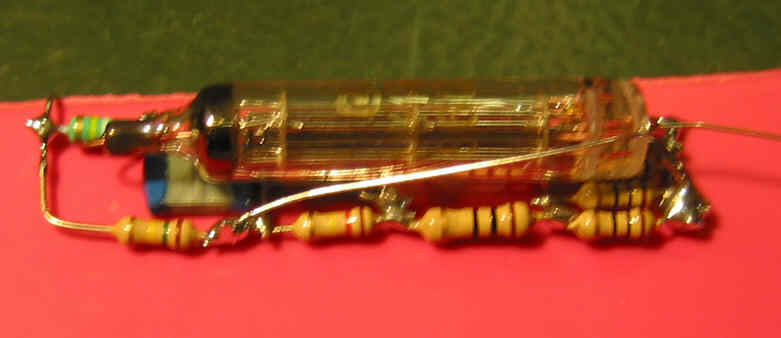

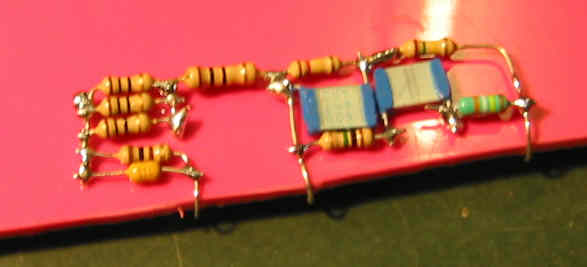

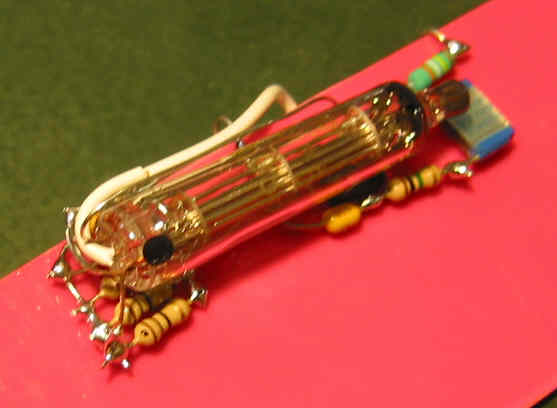

puis plier l'ensemble en utilisant une plaque de PVC :

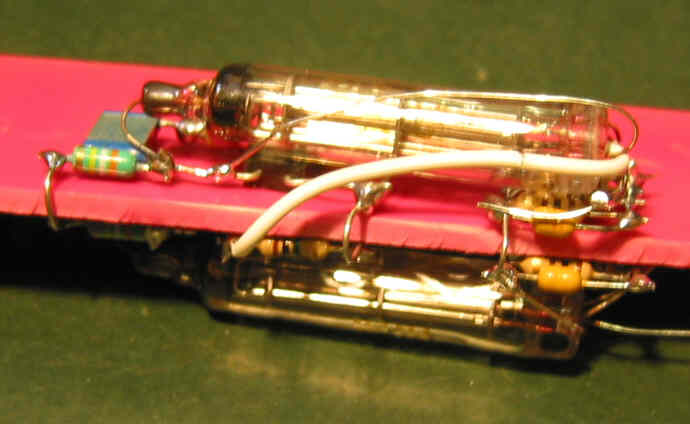

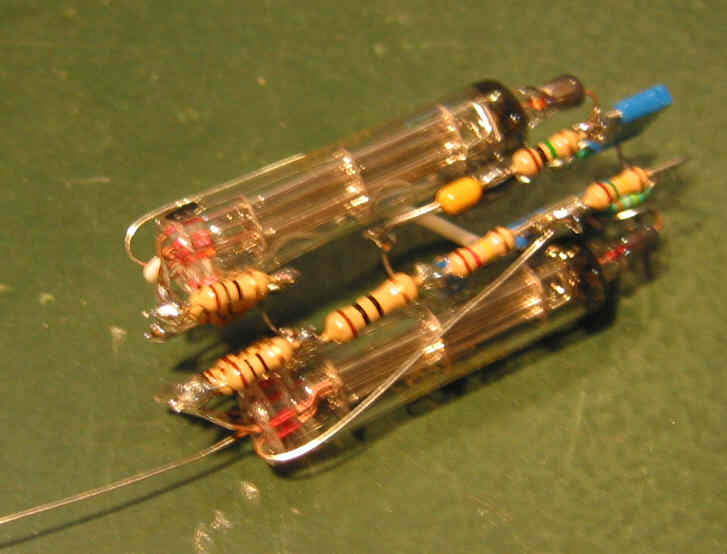

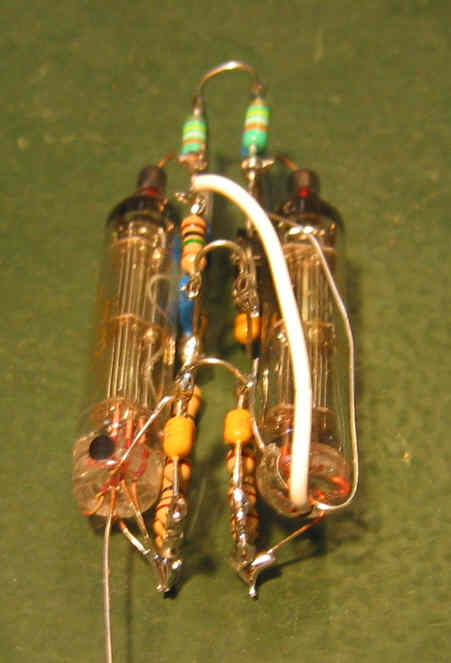

Voici l'ensemble prêt à être raccordé aux lampes subminiatures:

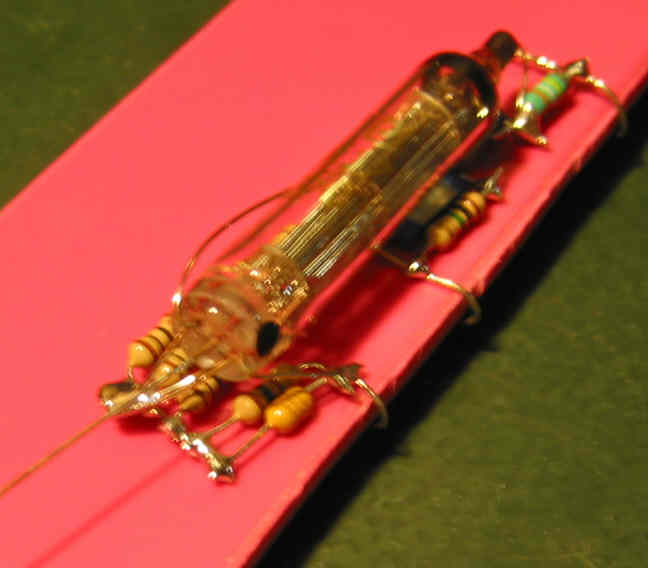

Raccorder d'abord L1 :

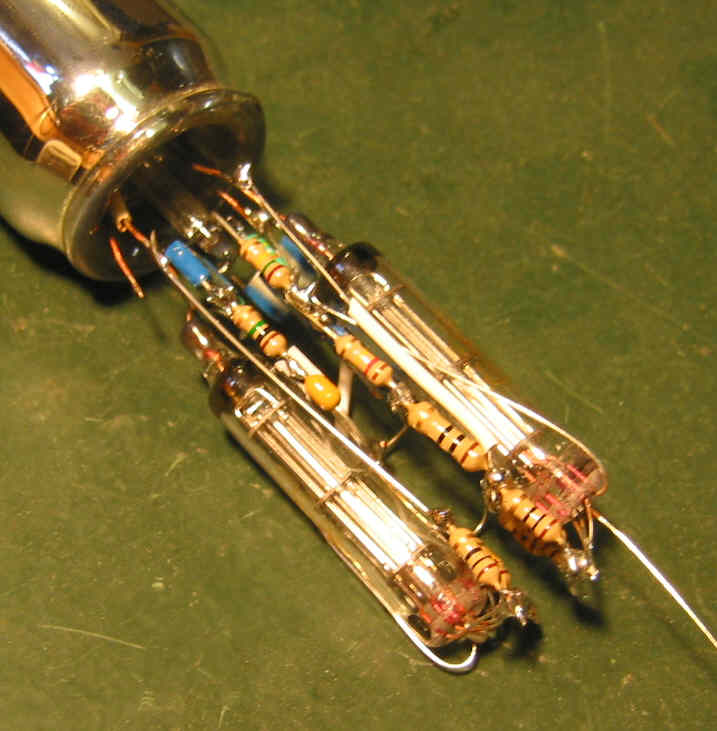

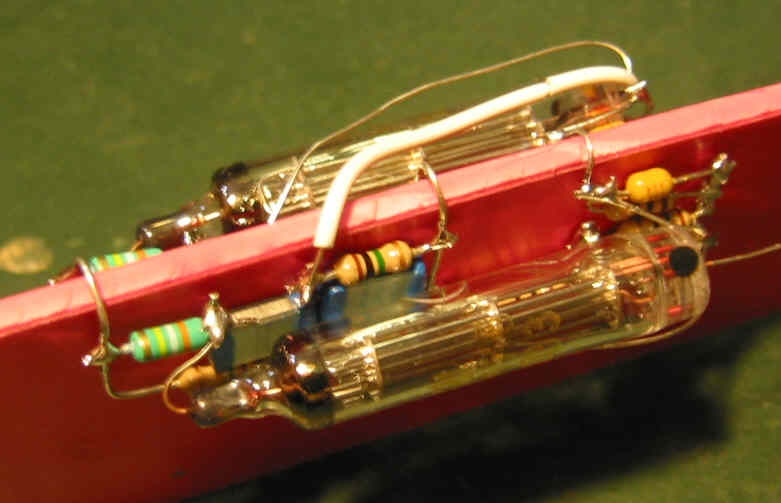

puis raccorder L2 :

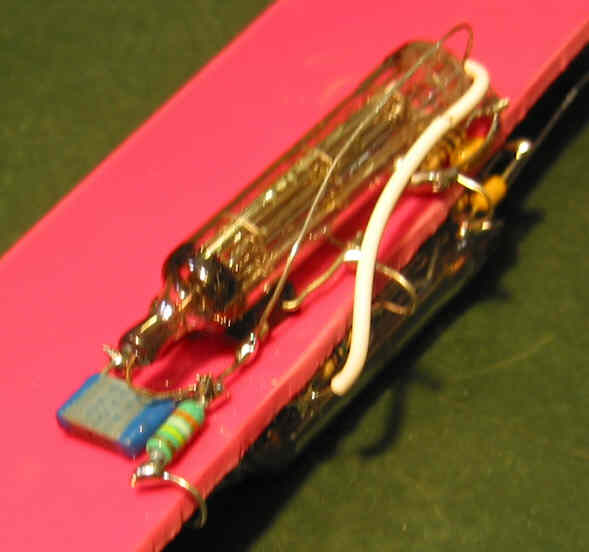

Voici l'état avant le raccordement à la 3Q5 :

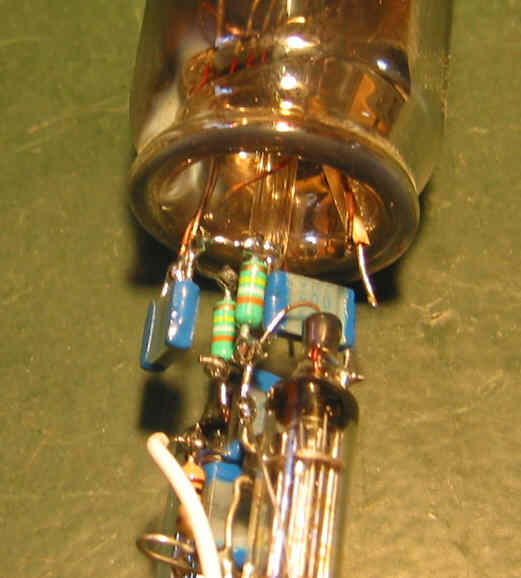

Souder C4 sur la boucle près des 390k :

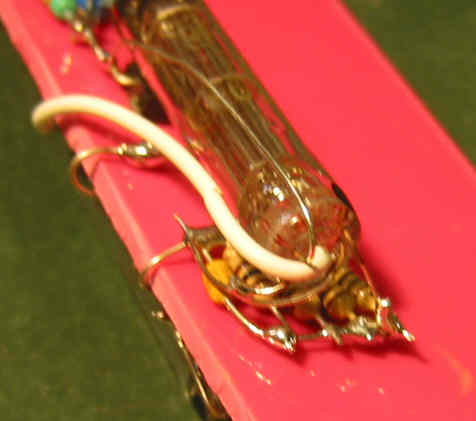

présenter la 3Q5 :

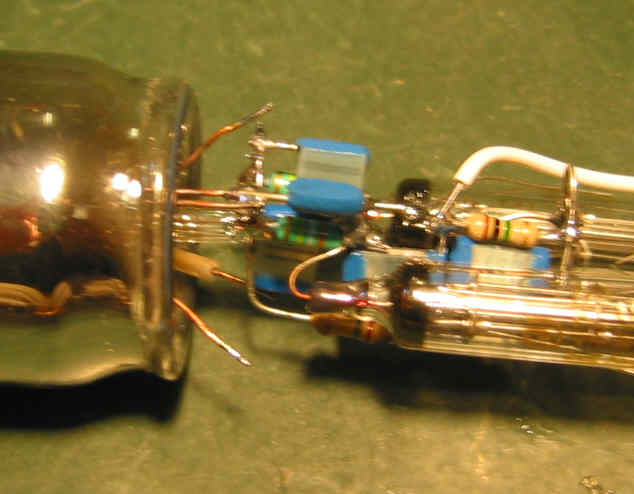

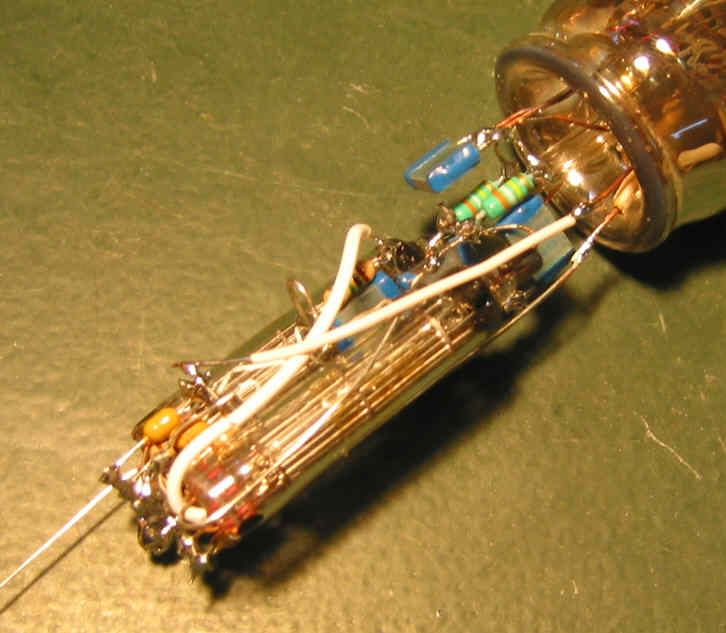

souder C4 aux fils d'anode et de grille 2 :

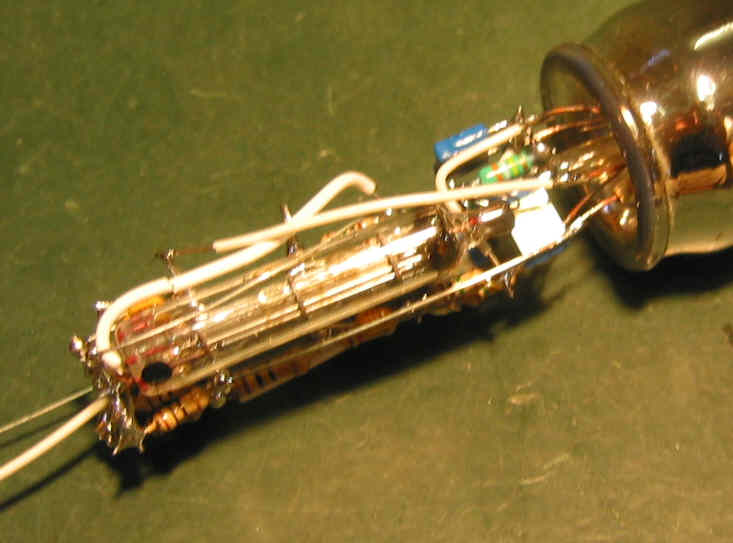

souder 2 fils rigides de 5/10 aux fils du filament de la 3Q5 et aux noeuds correspondants du circuit :

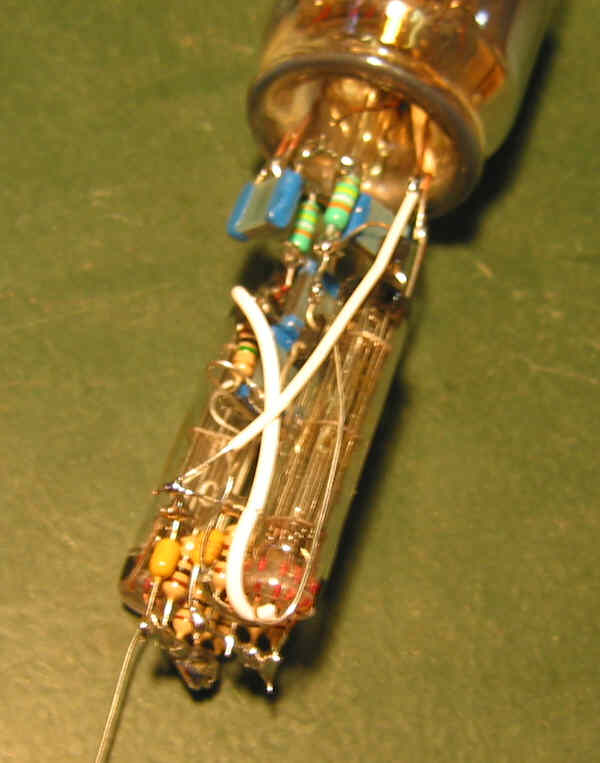

de même, relier G3/point milieu filament au circuit :



relier G1 à C2/R5 :

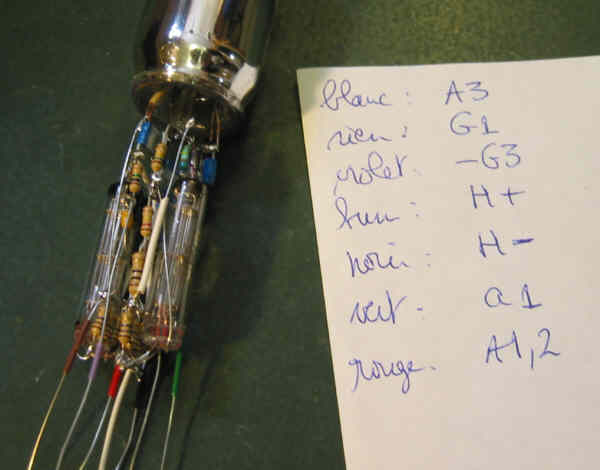

enfin, souder 6 fils qui seront les connexions vers le culot :



utiliser des petits bouts d'isolants de couleur pour repérer les fils; ces repères peuvent servir à isoler ponctuellement les connexions, mais ils doivent surtout dépasser du niveau futur de résine afin de bien raccorder les fils du culot !

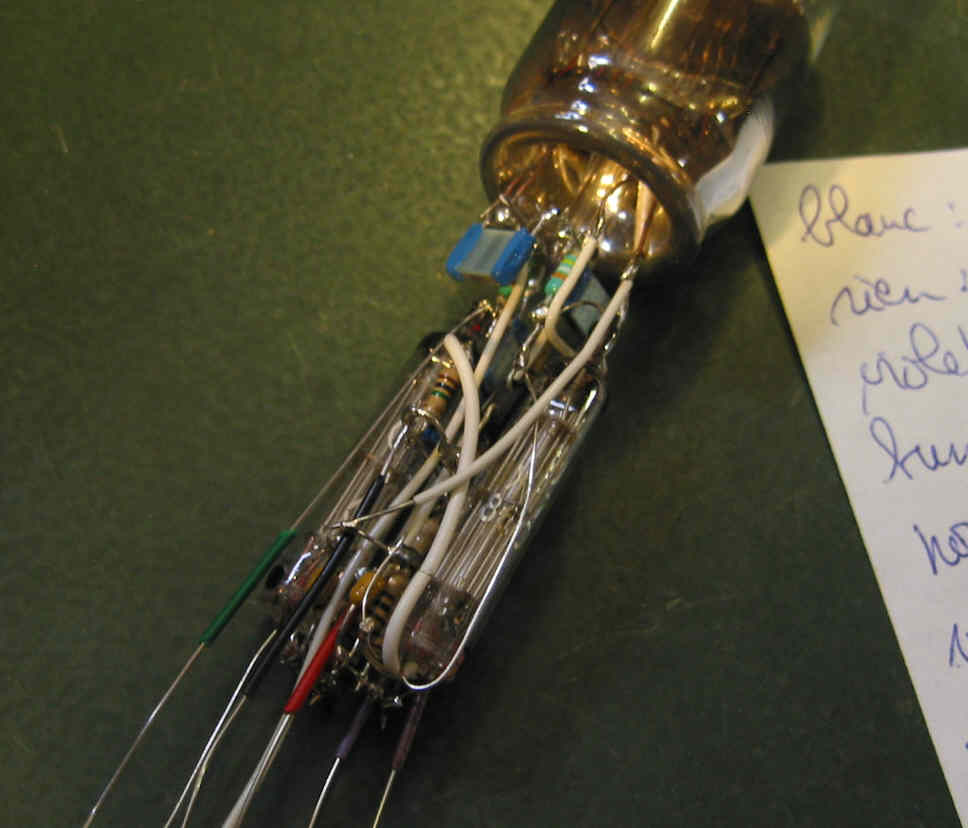

Souder provisoirement les fils du culot aux connexions précédentes :


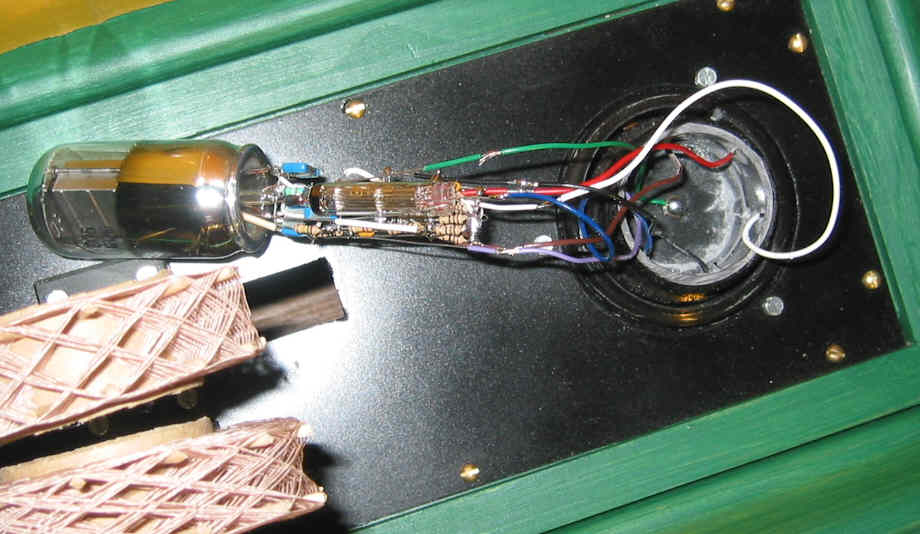

Insérer le culot dans le poste outillage copie de RO433, en posant le circuit à plat, attention aux court-circuits :


vérifier le bon fonctionnement, en particulier la puissance sonore et la souplesse du réglage de réaction.

Insérer le circuit dans le moule cylindrique, de façon à ce que le pied de la 3Q5 soit bien maintenu.

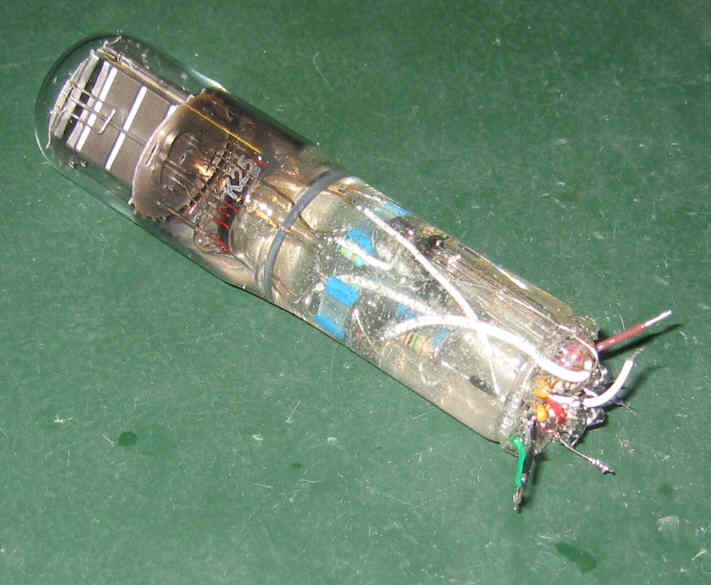

Couler la résine transparente, jusqu'au trait du moule (le bas du circuit reste à l'air).

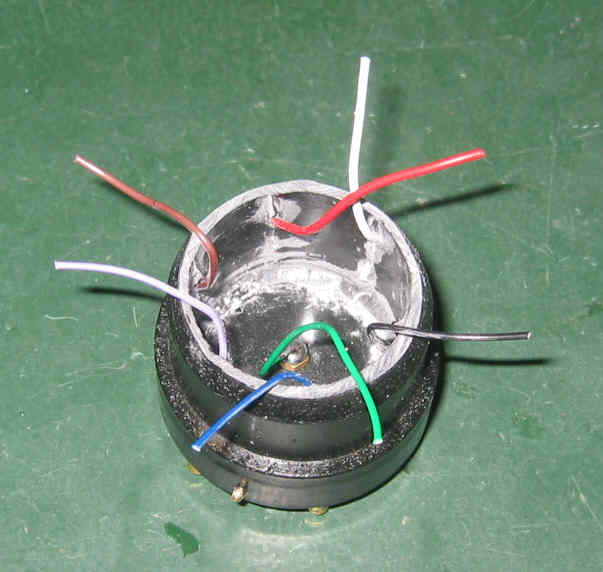

Démouler. Raccorder le culot en raccourcissant les connexions éventuellement :

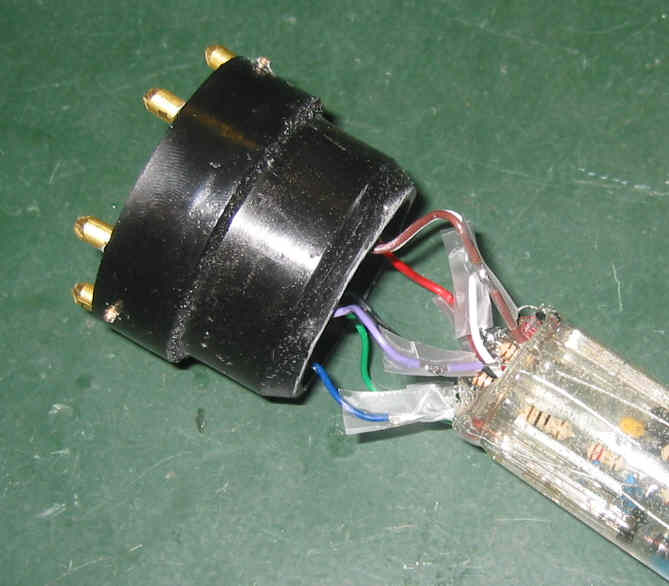

Raccourcir les fils du culot en les orientant dans le même ordre que les fils du circuit :

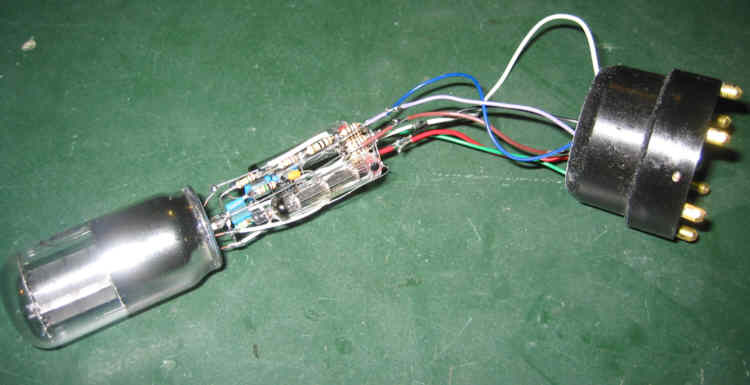

Raccorder circuit et culot :



Vérifier de nouveau le fonctionnement:


Isoler les soudures par des petits bouts d'adhésif :

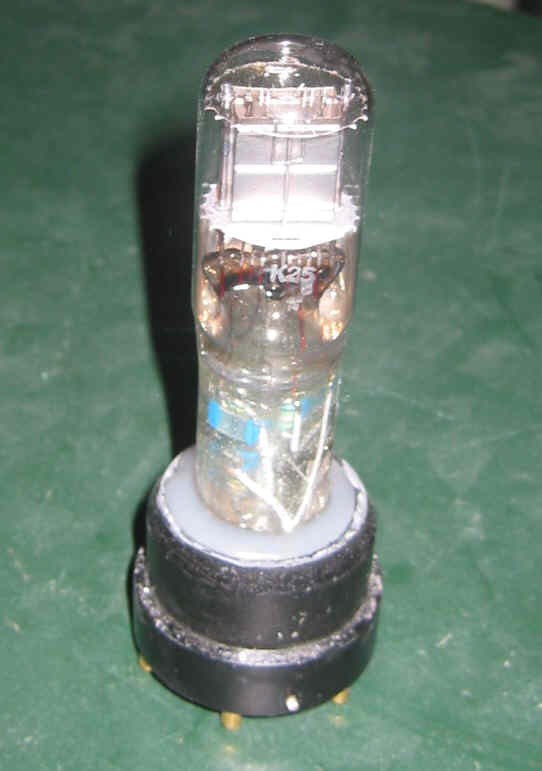

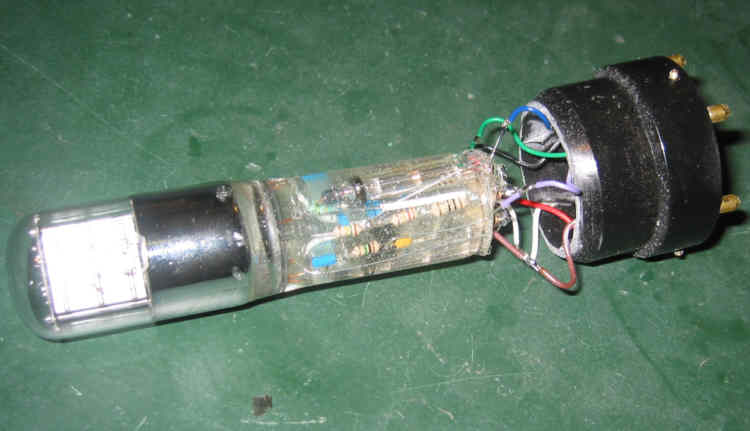

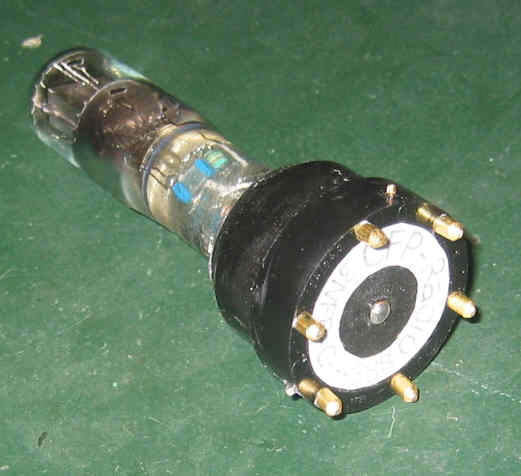

Enfoncer le circuit dans le culot :


Maintenir le circuit vertical à l'aide d'un support :

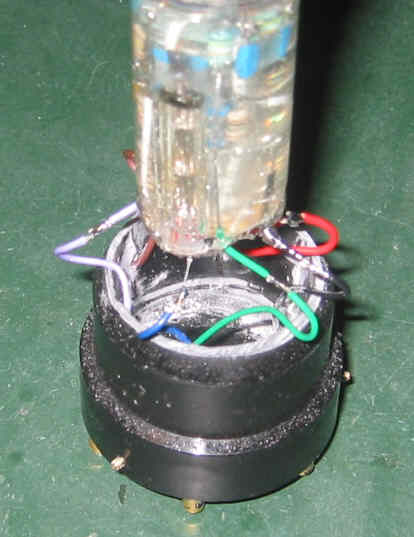

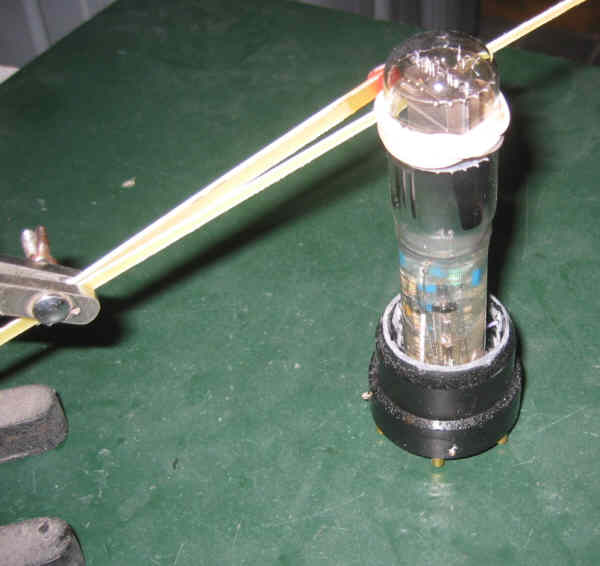

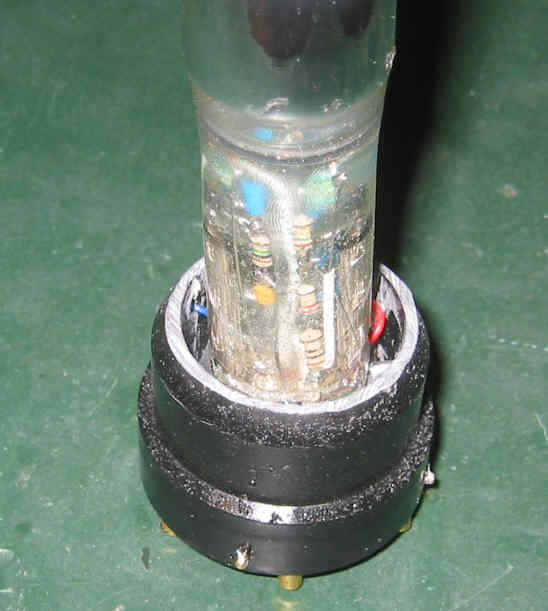

et coller le bas du cylindre de résine dans le culot :

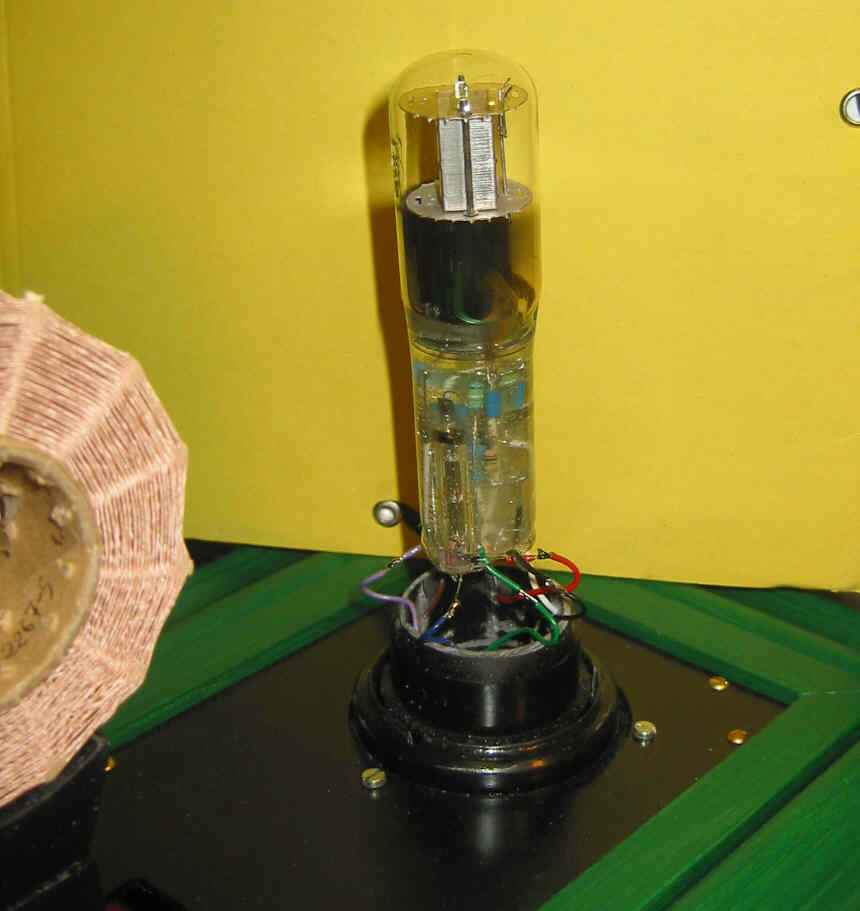

Marquer à l'aide d'une étiquette en forme de couronne, sous le culot :
