Lampe remplacée : 3NFW

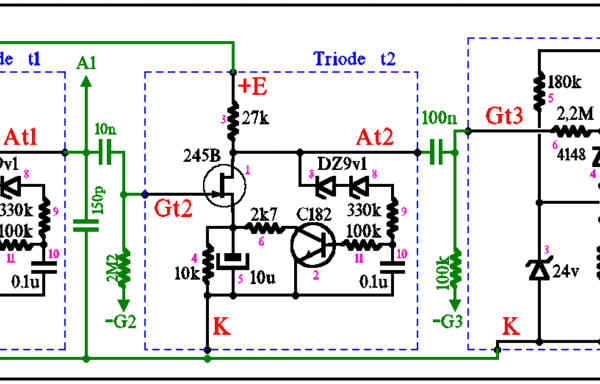

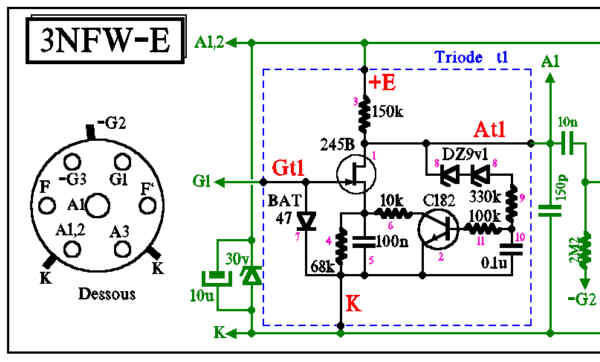

Version entièrement à semi-conducteurs, dont le schéma N°2907 est le suivant :



en noir : composants moulés dans 3 modules. En vert : composants soudés sur l'ensemble (interco).
Cet ersatz comporte 3 ersatz de lampes, 2 triodes BF (sur le principe de la triode de l'ersatz de VCL11), 1 triode de puissance (de type universel AL56 modifié)

Immatriculation: --000 (numéro générique ersatz spécifiques)

Pour le moment, cette version comporte toujours des platines en epoxy.

Culot allemand spécial Loewe 6 broches + plot central + 3 baïonnettes conductrices.
Il est construit en éléments mécaniques : disque d'époxy, visserie, barre d'alu ...

Phases de la fabrication :

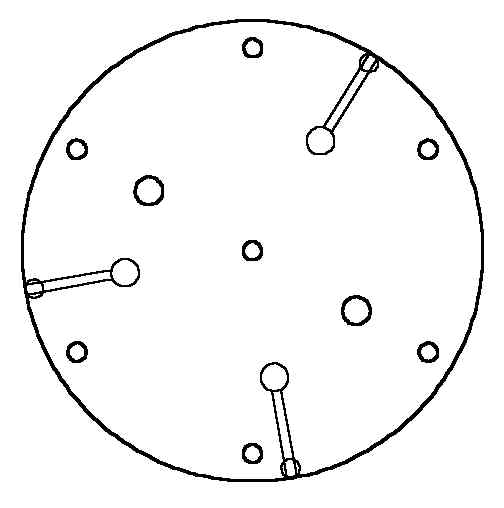

Imprimer le gabarit, le découper
fichier PDF

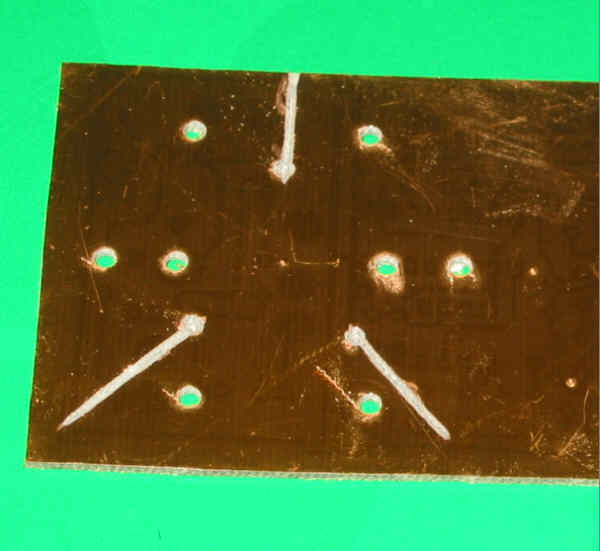

Pointer les axes des trous sur un morceau d'époxy :

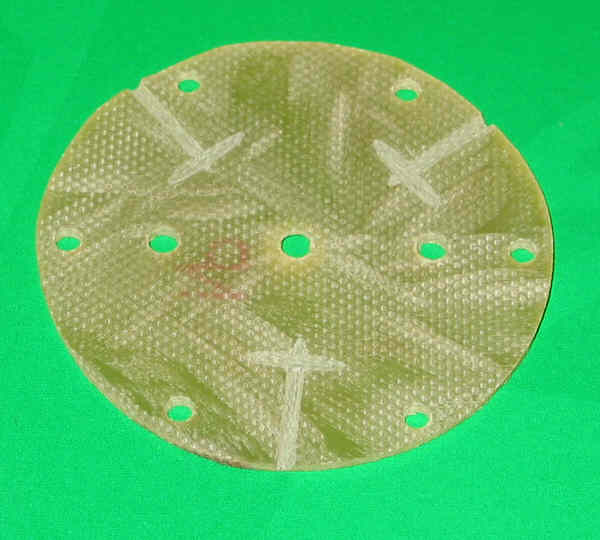

Percer, meuler et découper le disque :

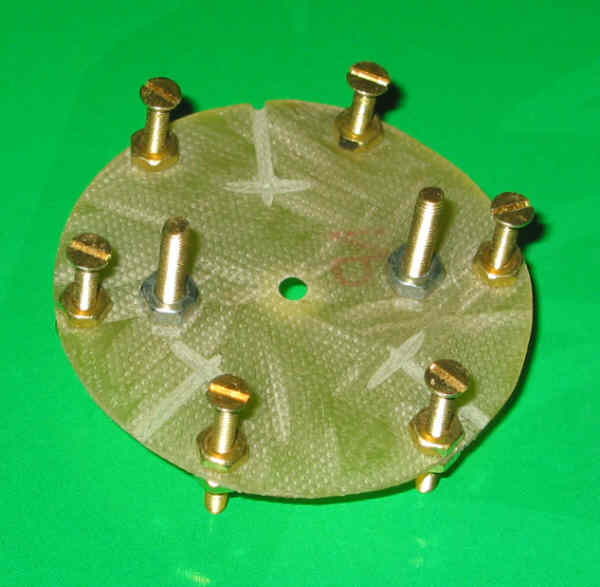

Monter les 6 vis M2.5x20 avec écrous et contre écrous de façon à ce que les vis dépassent de 8mm sous le disque; monter les 2 vis support M3x21 :

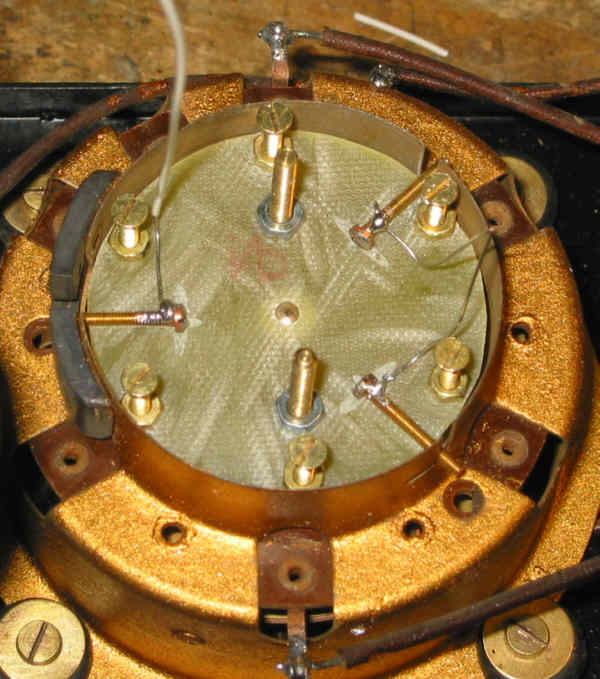

Souder des fils sur les vis laiton M2x16, positionner le disque dans le support et les 3 vis dans les rainures :

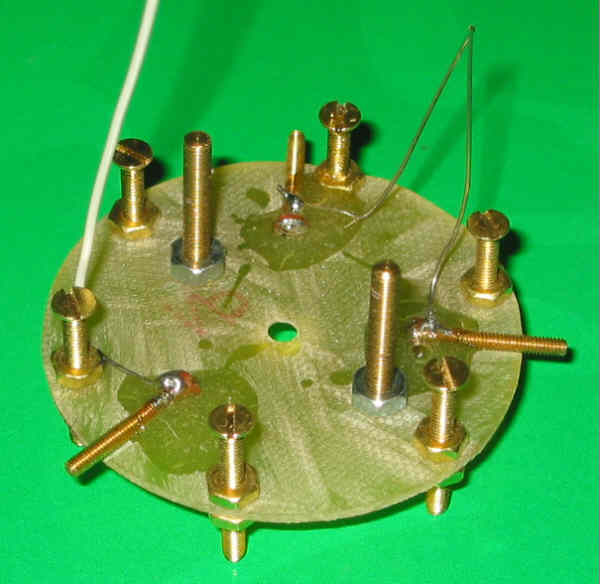

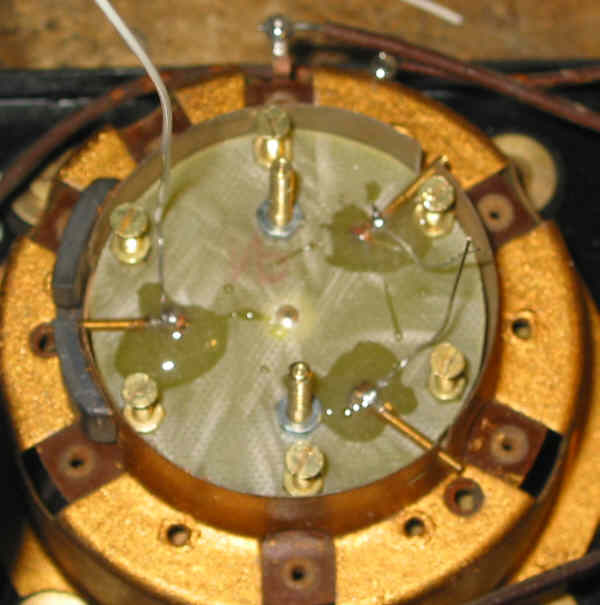

Poser une goutte de colle Araldite rapide sur chacune des 3 vis :


Attendre la prise de la colle, enlever le disque :

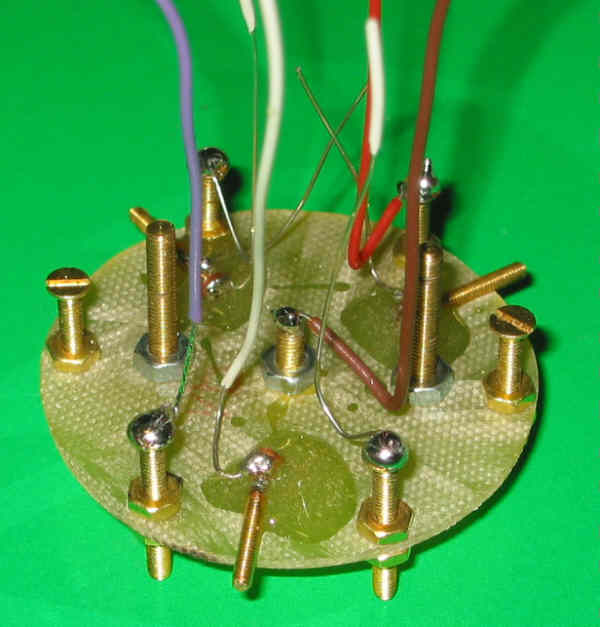

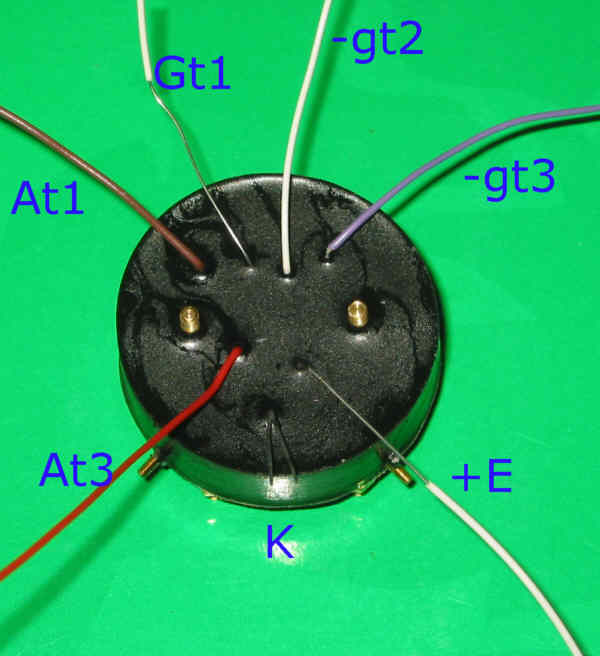

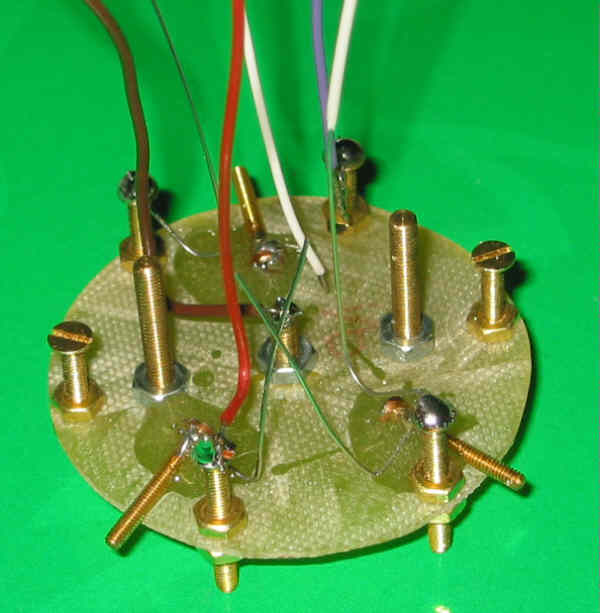

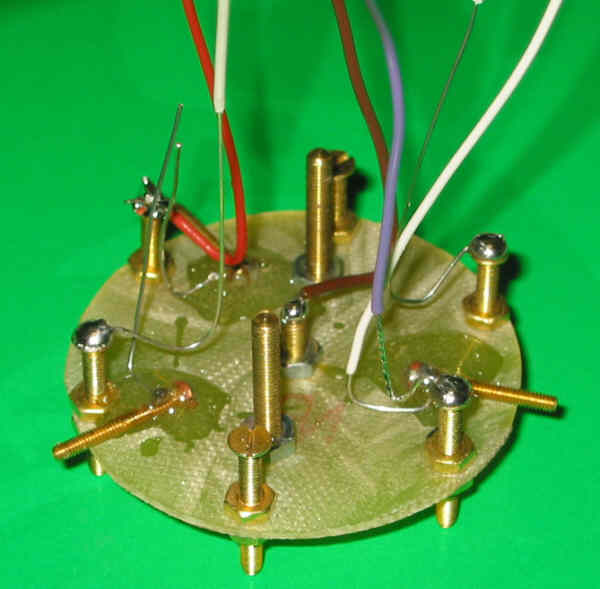

Souder des fils sur les vis utiles :

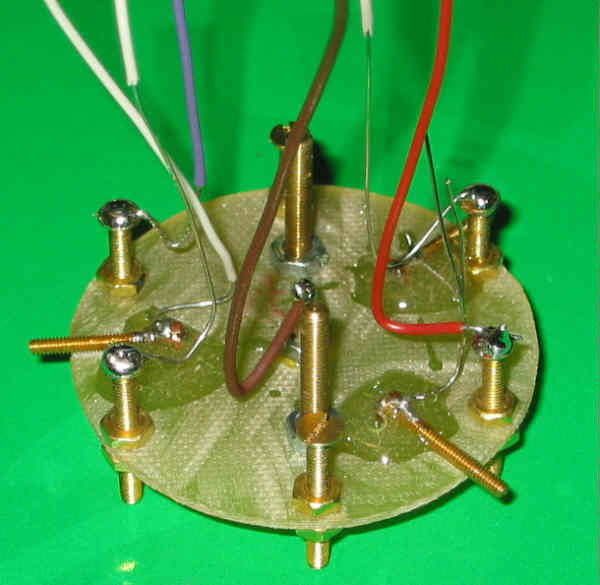

Monter 2 vis de fixation M3x21 qui supporteront l'adaptateur-équerre

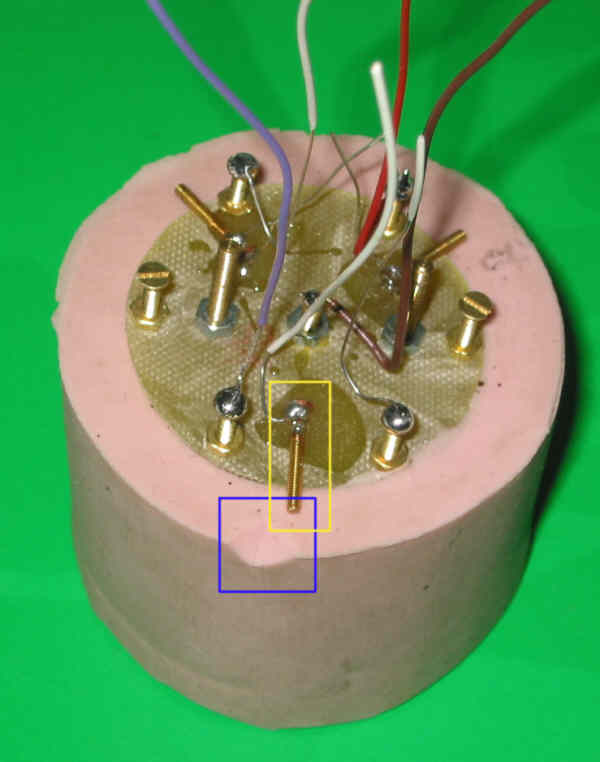

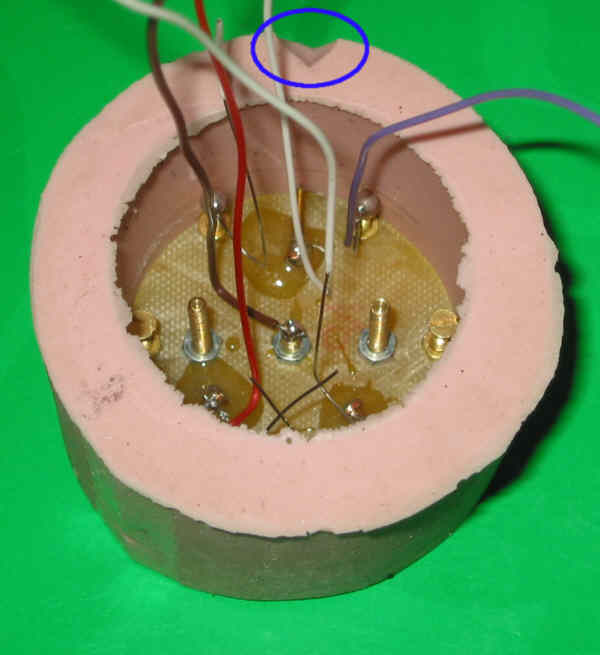

Introduire le disque dans le moule, baïonnette N°6 en face du cran coupé du moule :

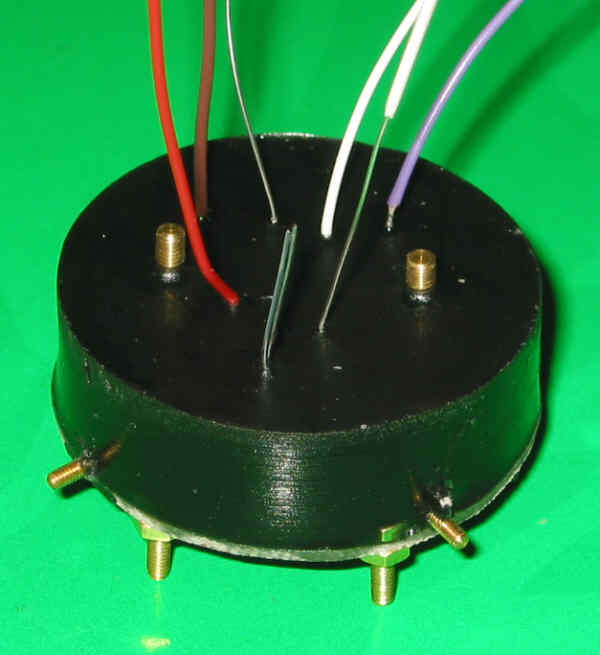

Couler la résine, attendre la prise, démouler :

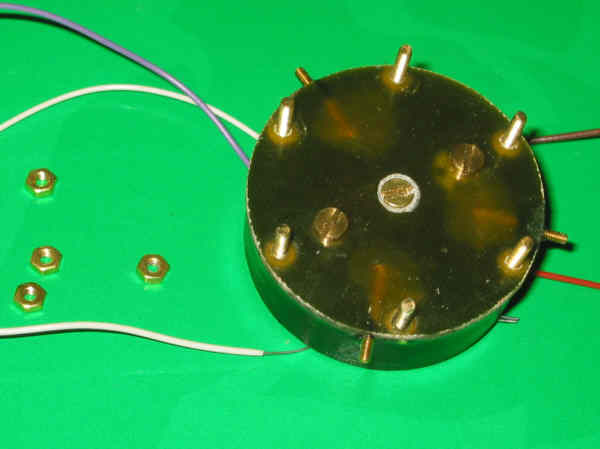

Enlever les 6 écrous de montage des vis de 2.5 :

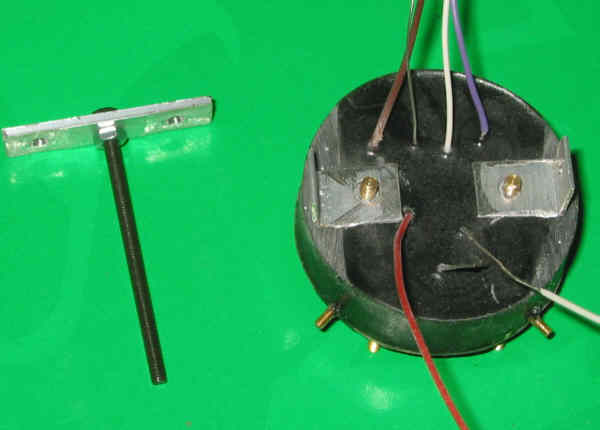

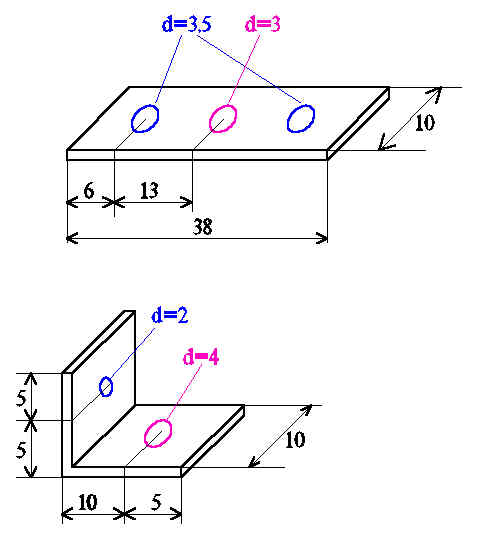

Fabriquer le support adaptateur et les 2 équerres :

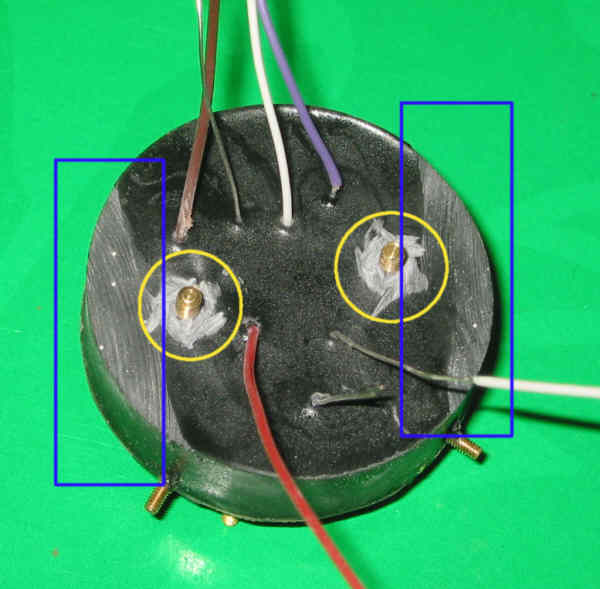

Si la résine est trop épaisse, meuler dans les zones d'appui des équerres :

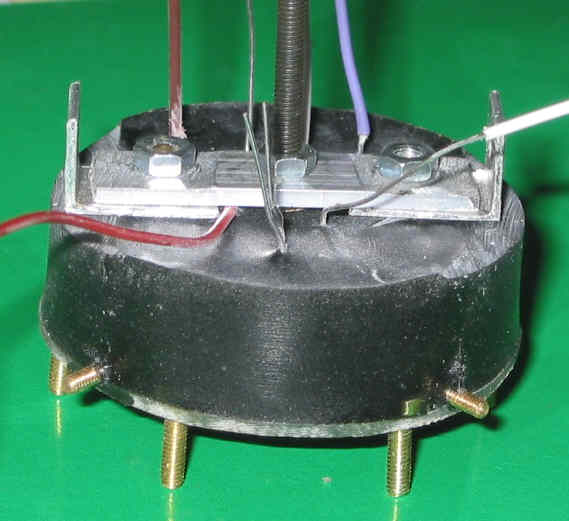

Monter les équerres et le support adaptateur :

Triode t1

Faire une boucle en fil dénudé qui entre dans le moule de couvercle d'AZ55.

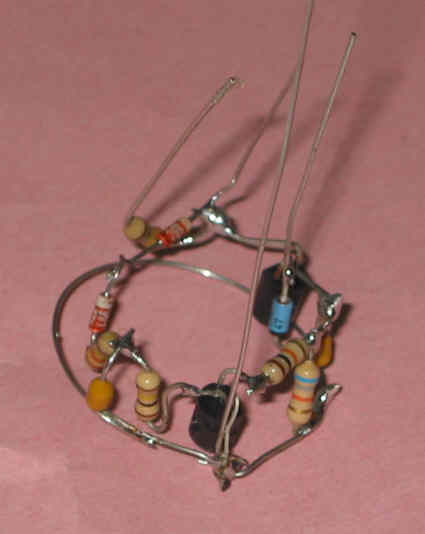

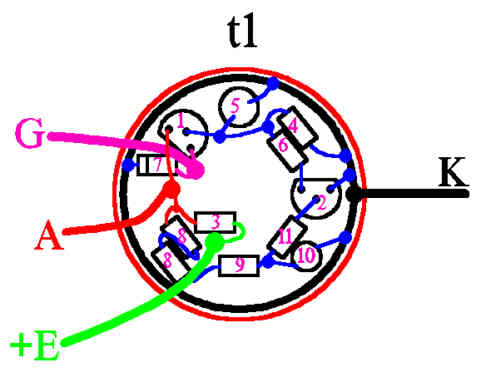

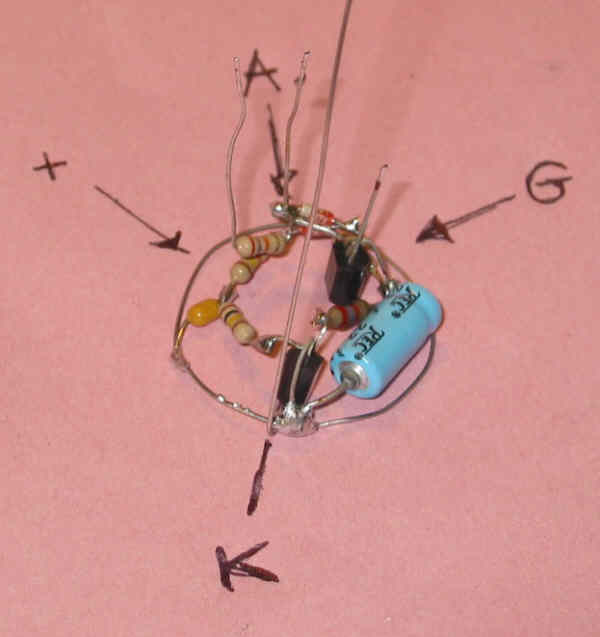

câbler le circuit selon le schéma, souder les 4 fils de raccordement

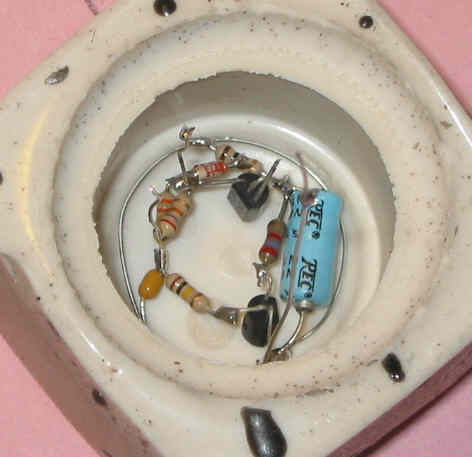

Positionner le circuit dans le moule

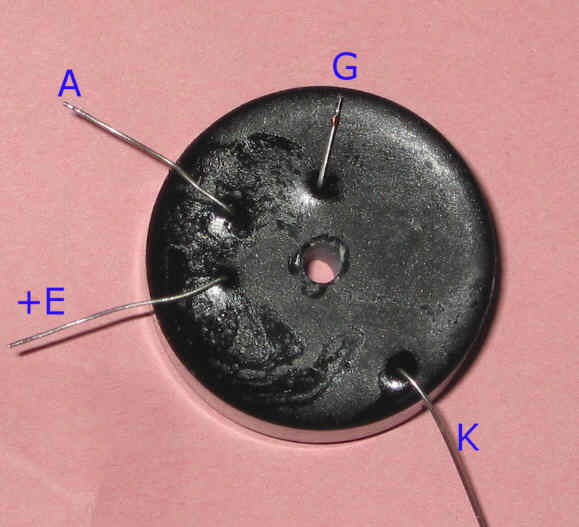

couler la résine jusqu'à recouvrir tout juste tous les composants, démouler, percer un trou central dia 3.2

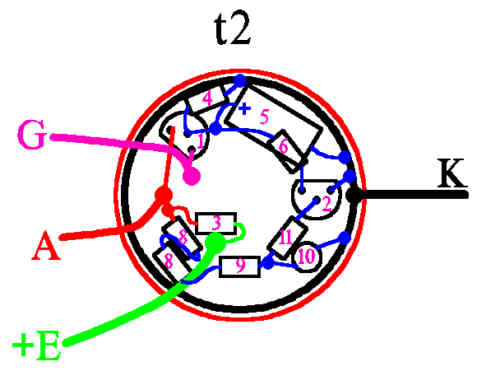

Triode t2

Faire une boucle en fil dénudé qui entre dans le moule de couvercle d'AZ55.

câbler le circuit selon le schéma, souder les 4 fils de raccordement


Mouler, démouler, percer comme pour t1

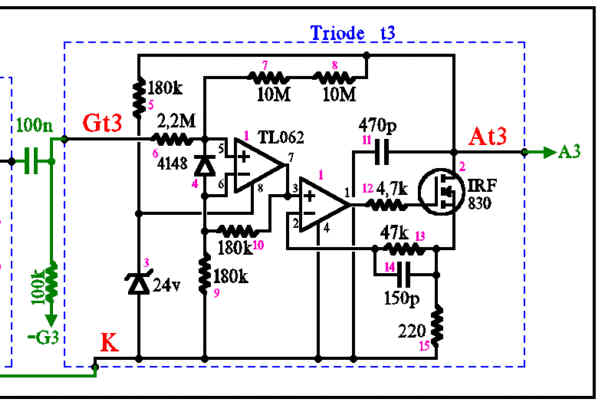

Triode t3

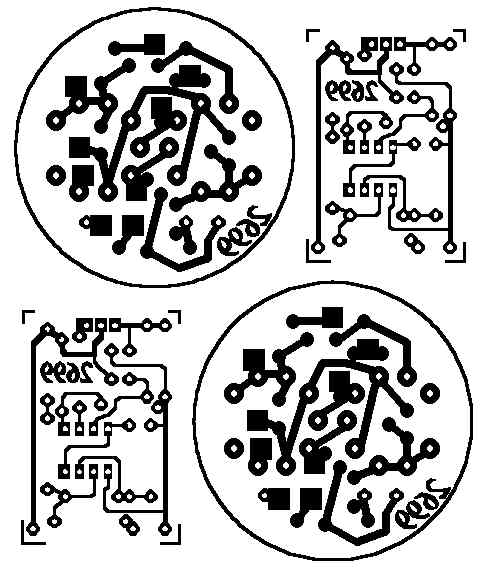

Tirer 2 jeux de circuits avec le typon 2699 :

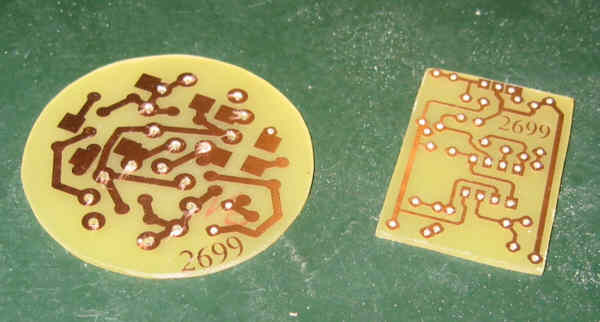

Graver, découper, percer uniquement le circuit rectangulaire (le disque servait à la version -D) :

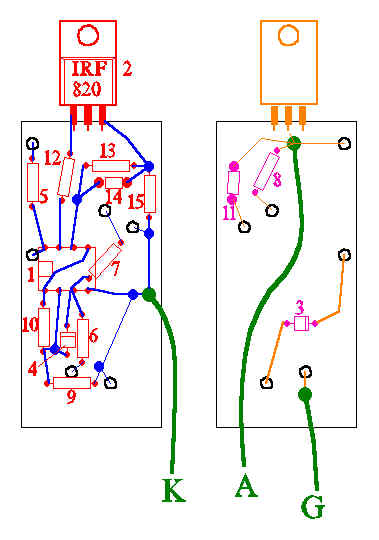

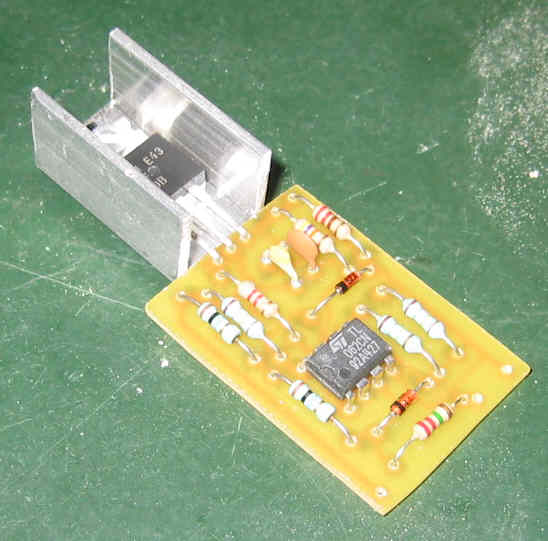

Equiper la carte rectangulaire :

Autre méthode : câblage sur carton selon l'implantation suivante :


Mouler selon la méthode de l'AL56 dans le moule spécial. Prévoir 3 fils de raccordement uniquement.

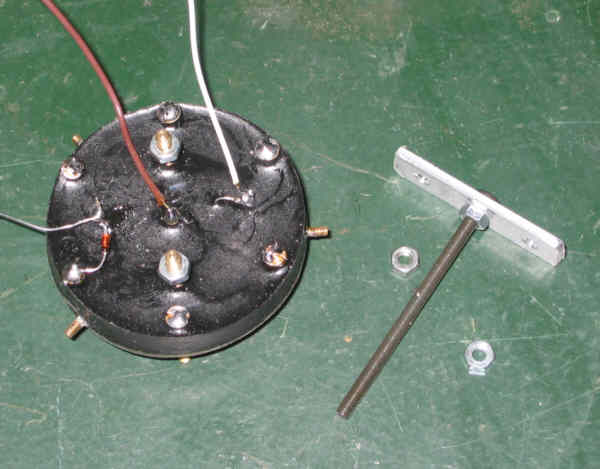

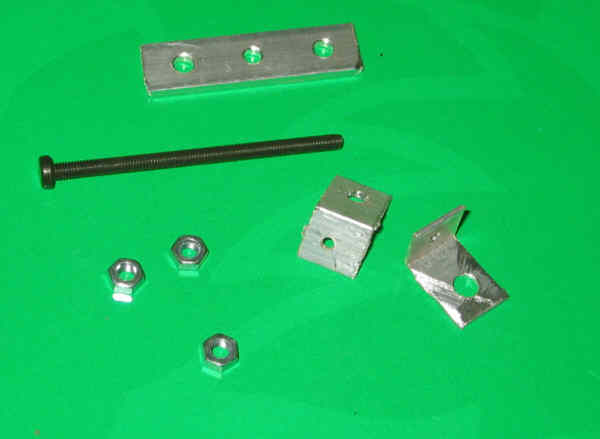

Tailler un adaptateur en alu qui sera vissé sur les 2 vis centrales :

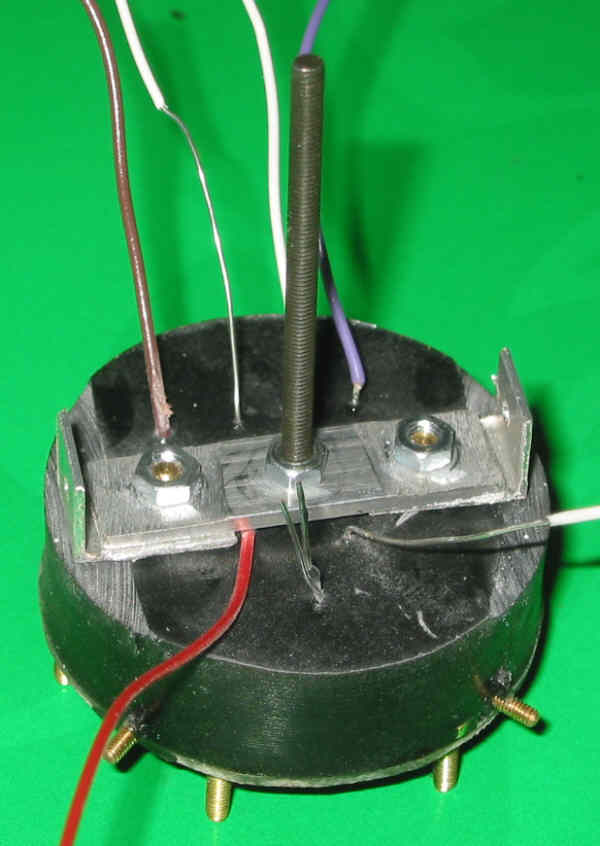

Visser une vis M3x50 sur cet adaptateur, souder la zener de 30V (et le condo de 1µF) sur l'embase, ainsi que les fils de K, A1 et -G2

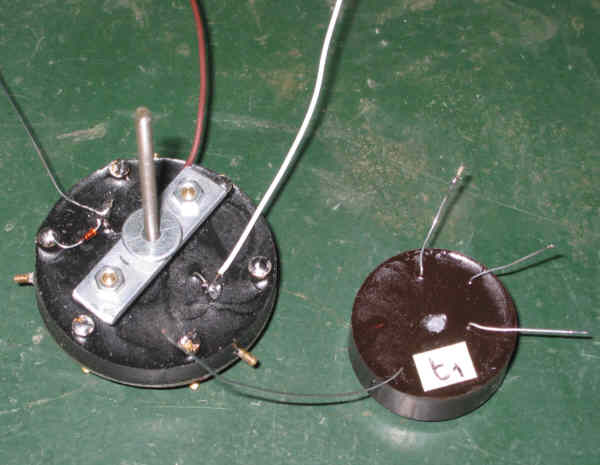

fixer l'adaptateur, préparer le module t1

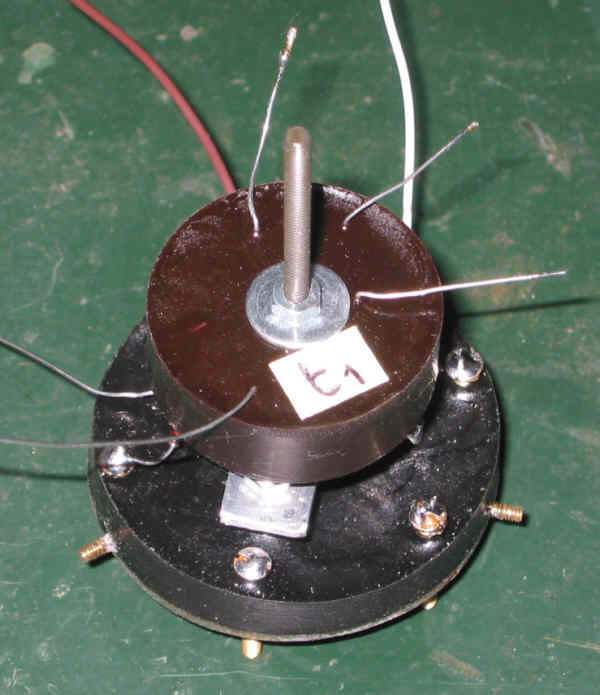

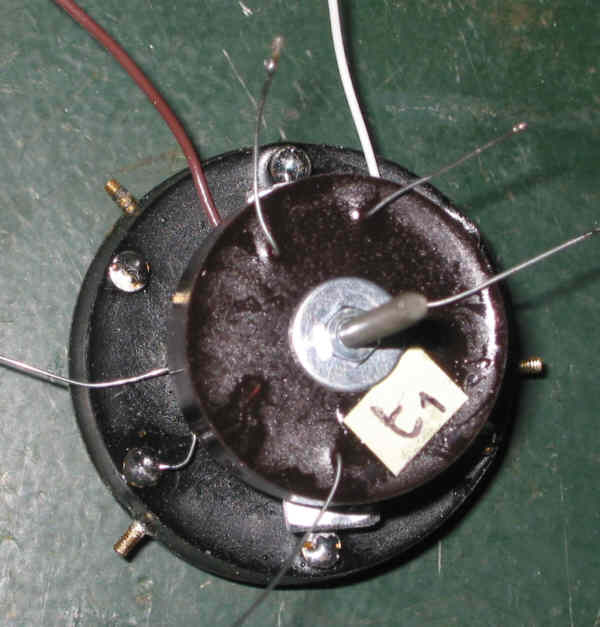

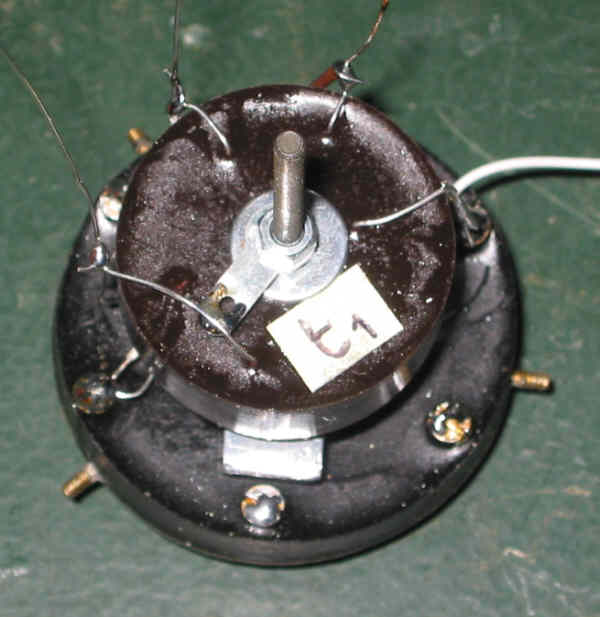

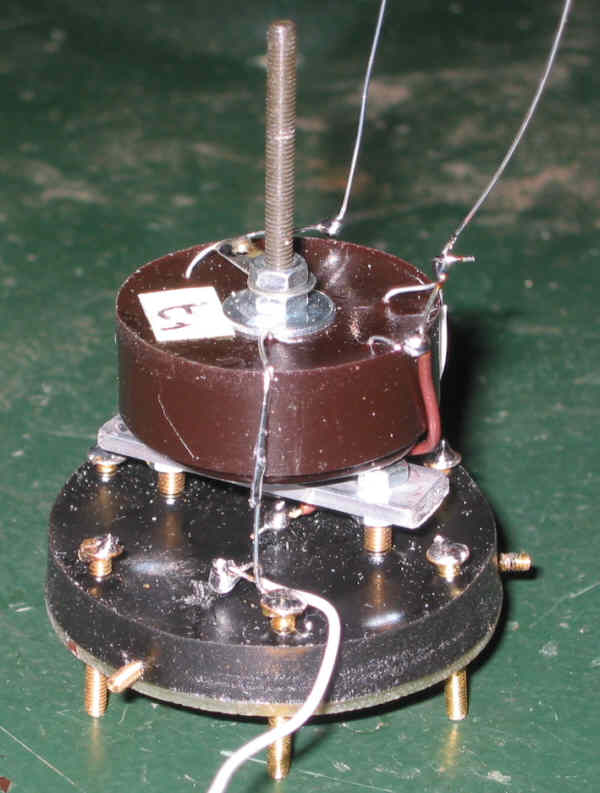

visser le module t1 en l'orientant G vers G1 de l'embase



visser le module t1 en l'orientant G vers G1 de l'embase

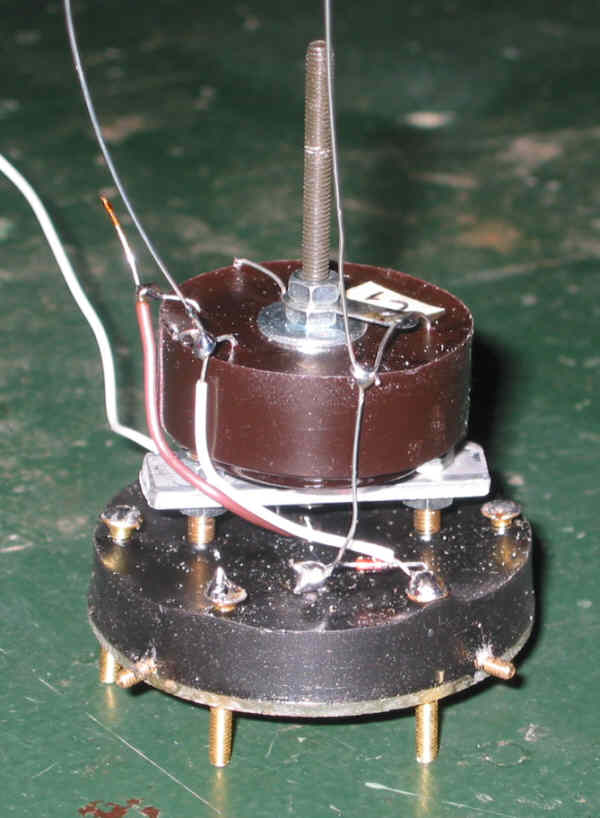

installer une cosse à souder avec un écrou sur la vis centrale et raccorder les fils

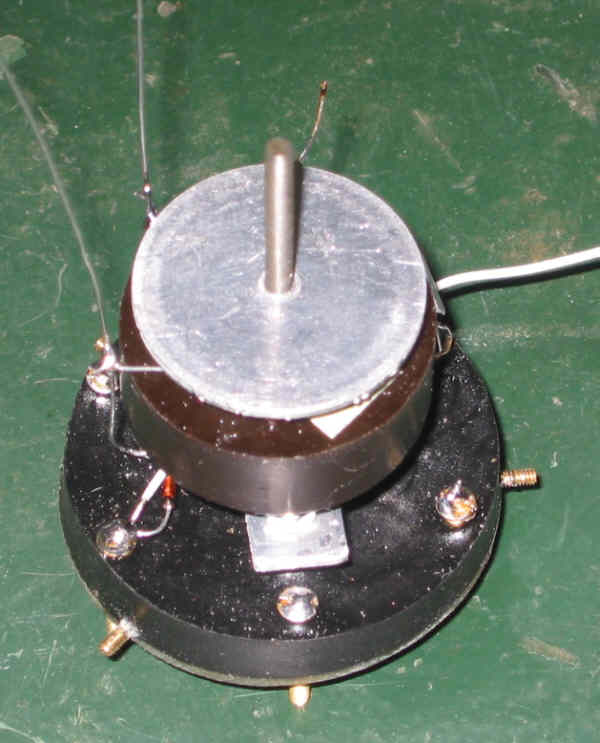

visser une rondelle en aluminium (blindage)

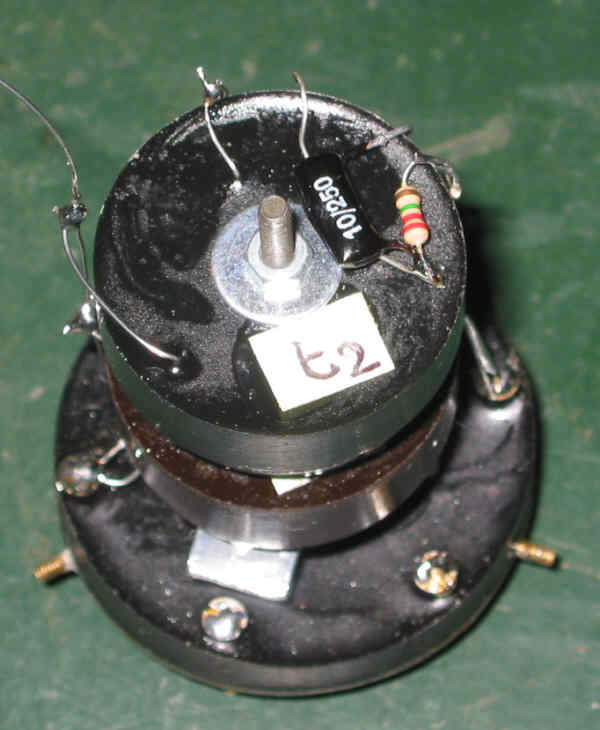

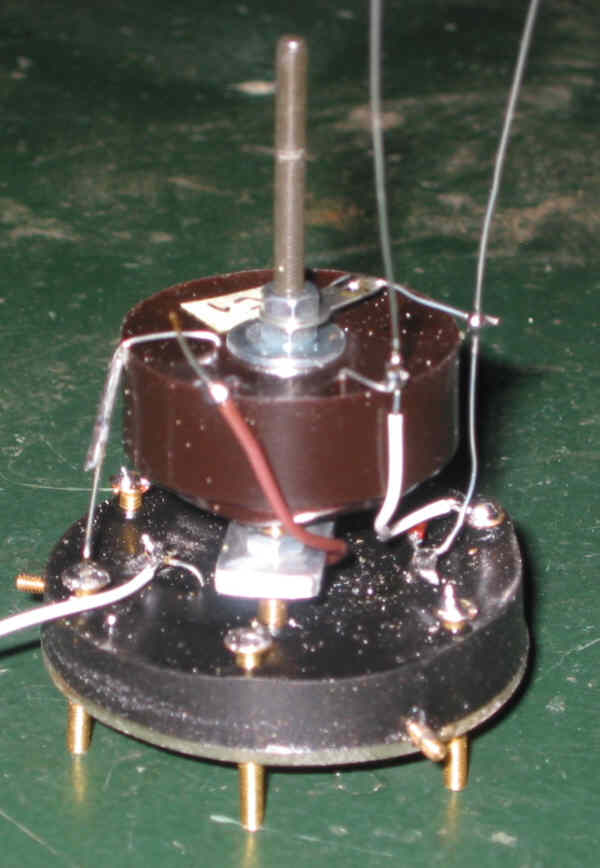

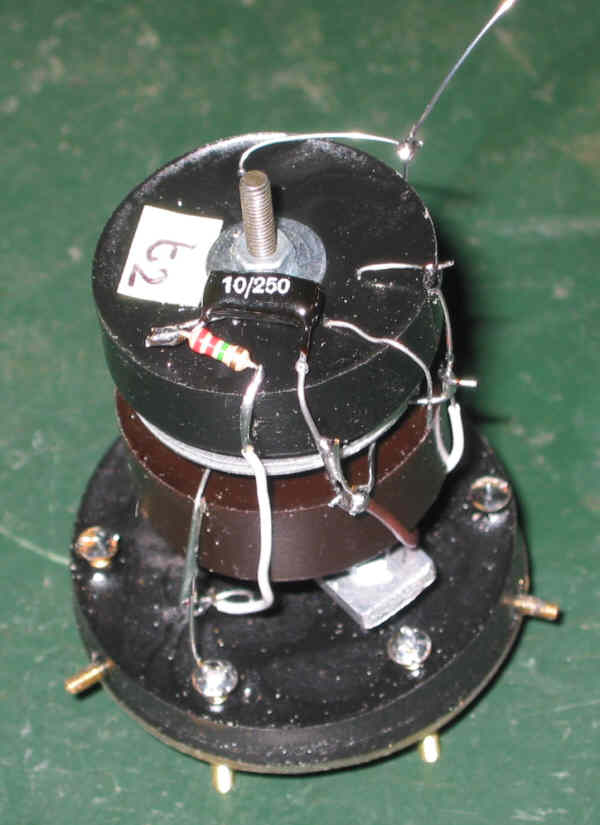

installer le module t2

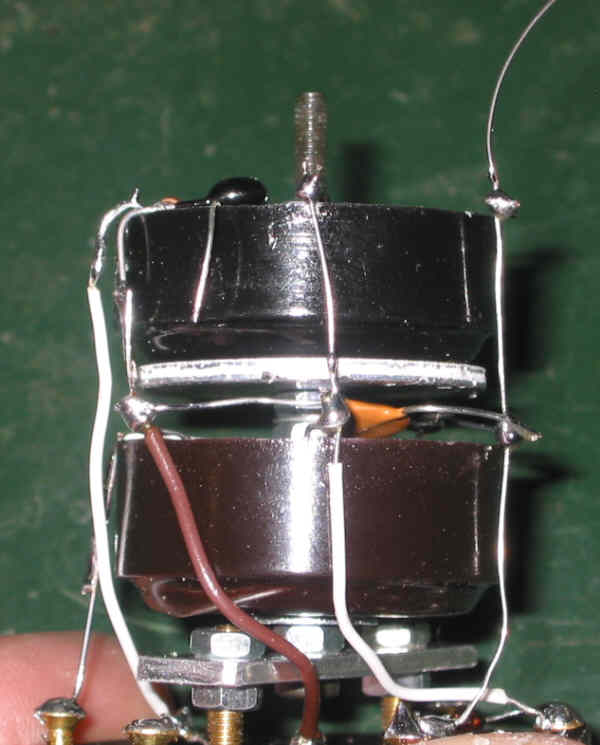

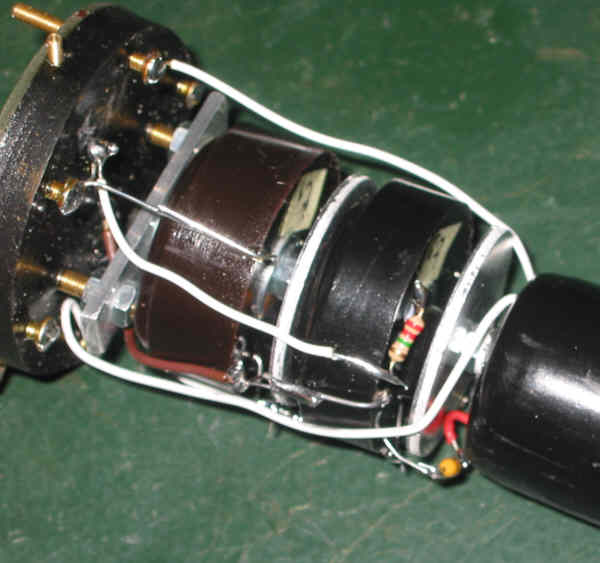

raccorder les fils et les composants



visser une seconde rondelle en aluminium

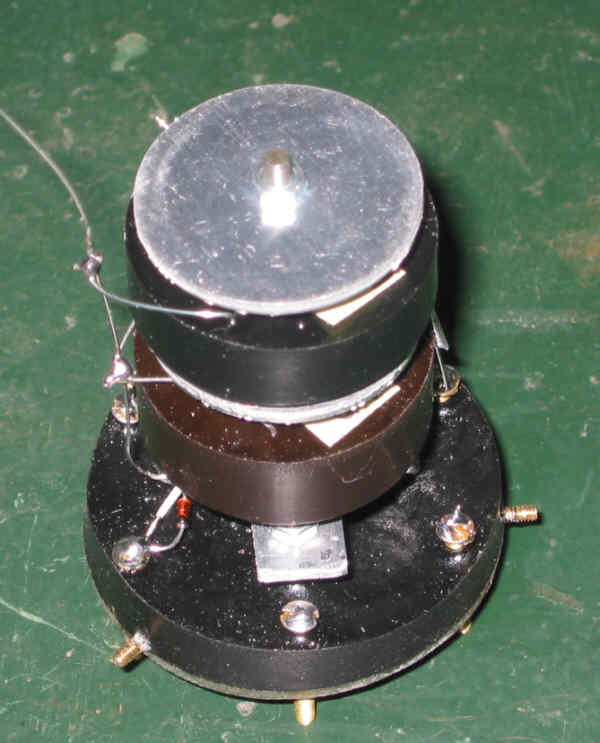

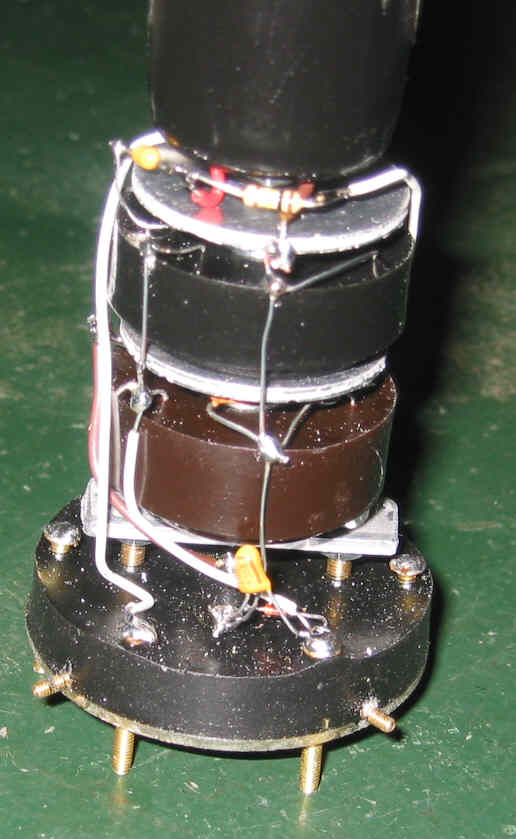

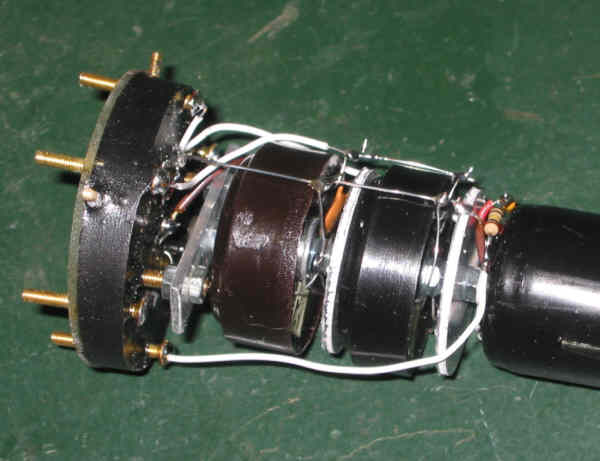

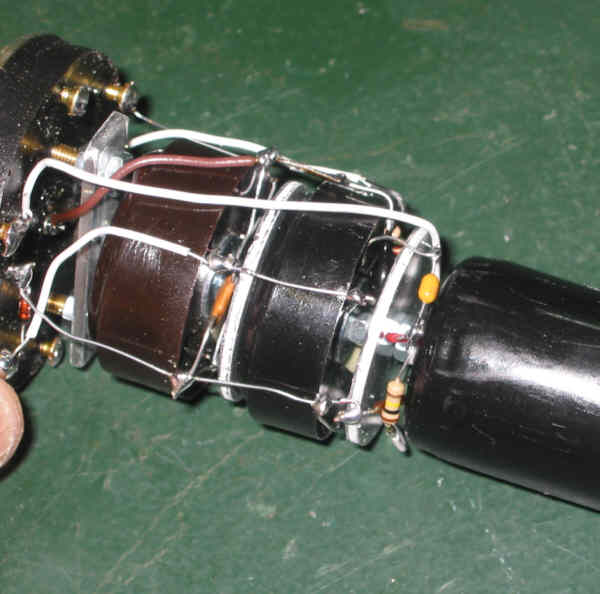

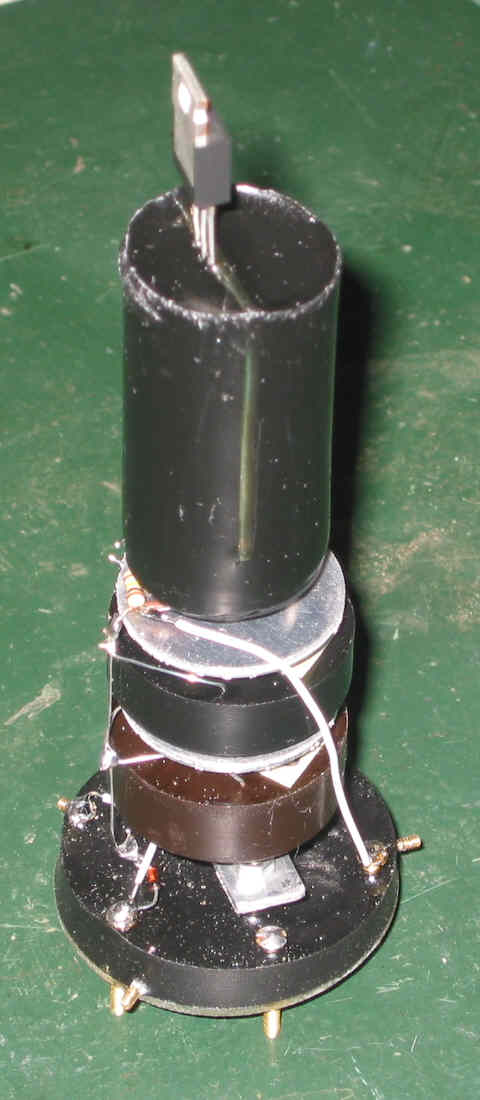

visser, orienter le module t3, raccorder les fils et les composants



souder, si ce n'est déjà fait, le condo de 1µF en parallèle sur la zener

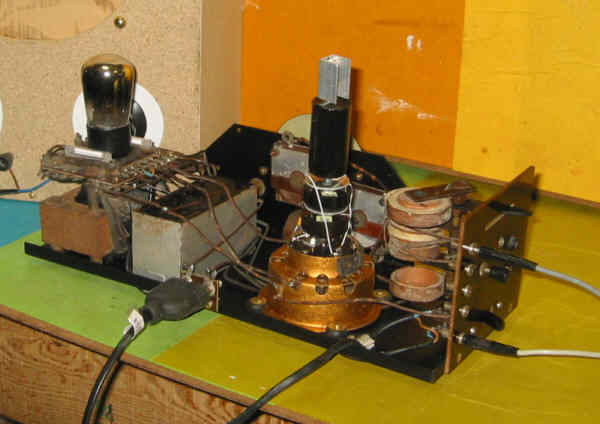

Insérer l'ersatz dans le poste outillage LOEWE EB100W ou RK544D :


vérifier le bon fonctionnement, en particulier la puissance sonore et la souplesse du réglage de réaction.

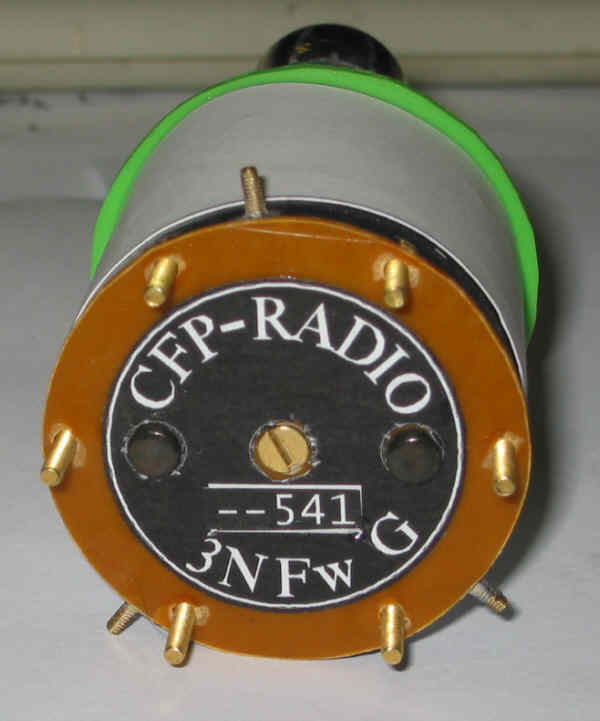

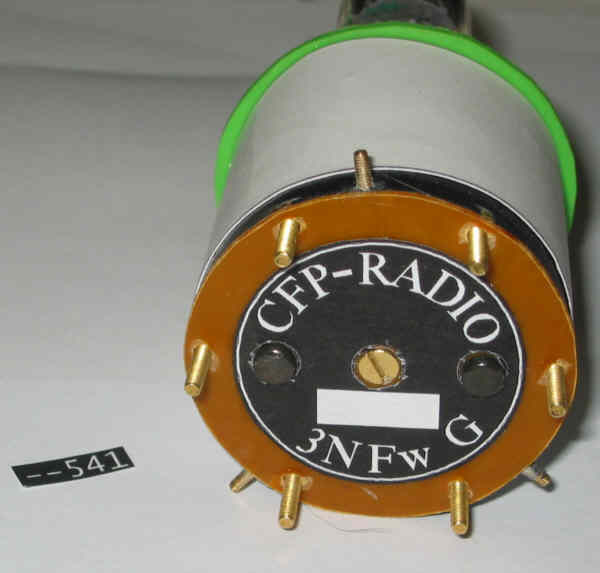

Coller l'étiquette de marquage et de numérotation :
