Lampe remplacée : AB1
Schéma :2082

n'importe quelle diode convient à condition qu'elle ait un seuil le plus faible possible; des schottky sont parfaites (BAT47 par ex)
Immatriculation: --000

Culot européen 5 broches. Un capot ferme l'ersatz et supporte le plot supérieur

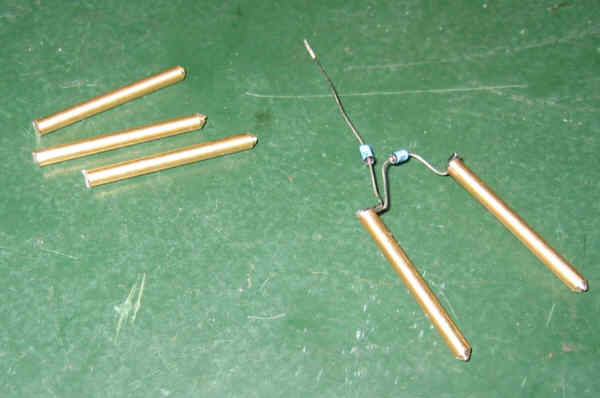

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout
Dans un premier temps, couler le culot, le capot et le support de plot supérieur, sans souder de fil sur les broches !

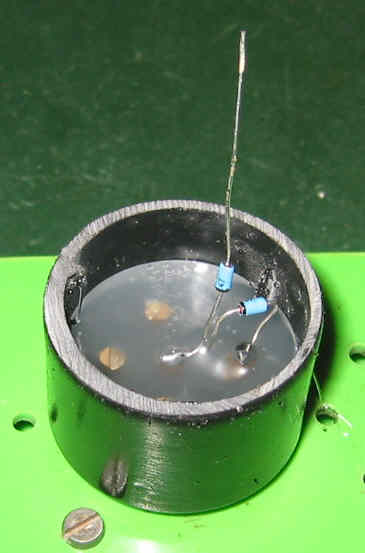

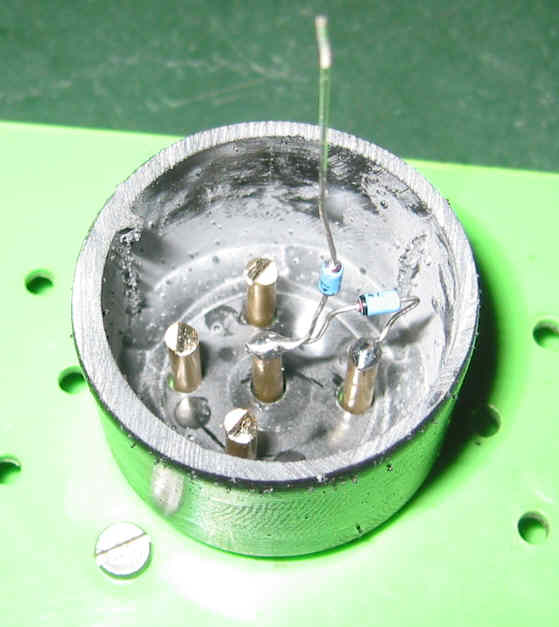

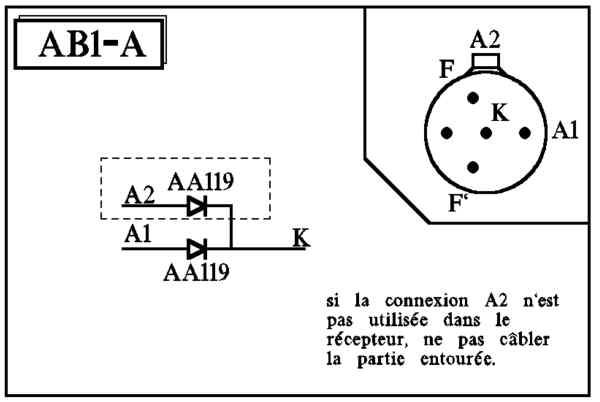

Les 2 broches de filament restent sans connexion, ainsi que la broche de blindage (en position grille); souder les cathodes des 2 diodes sur la broche de cathode, et l'anode de l'une d'elle sur la broche d'anode conformément au schéma :

L'anode de la seconde diode est reliée à un fil qui sera soudé sur le plot supérieur

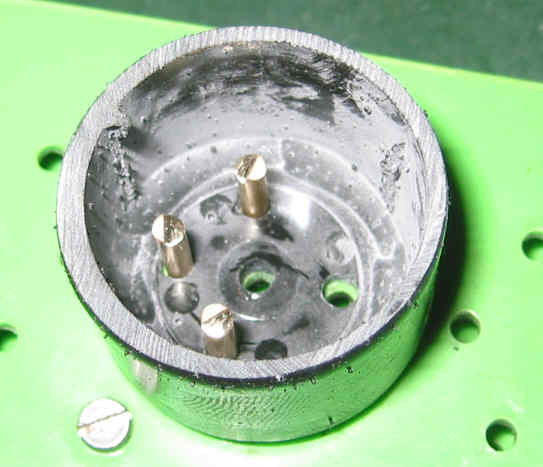

Insérer les 5 broches dans le culot sur l'outillage



Couler la colle thermo

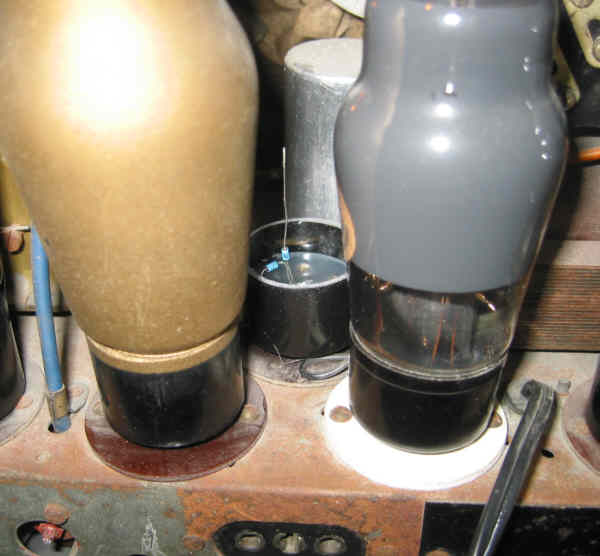

Installer l'ersatz sur le récepteur PHILIPS 510A en détection


et vérifier le bon fonctionnement (d'une seule des diodes il est vrai)

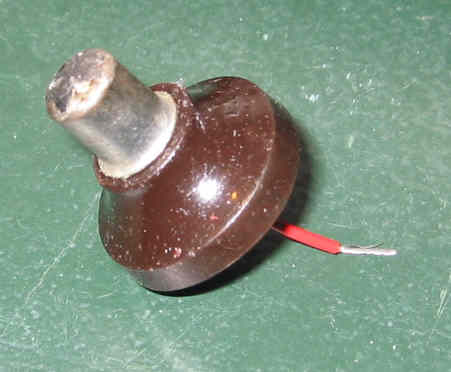

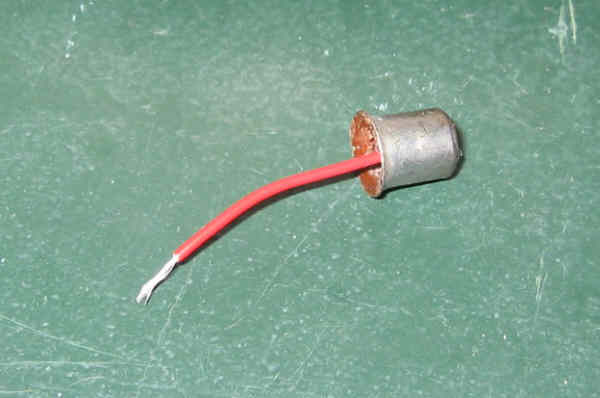

Récupérer une borne d'une vieille lampe (genre ECH3) et souder un petit bout de fil :

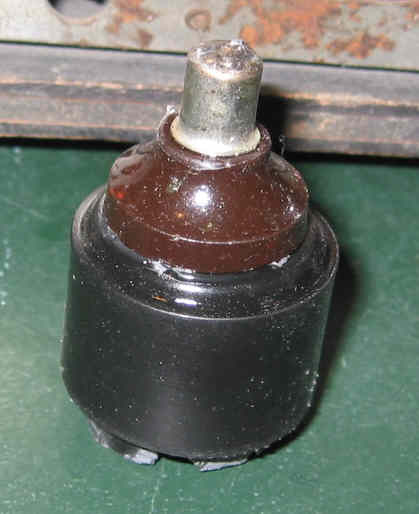

Coller (thermo) la borne sur le support de plot supérieur :

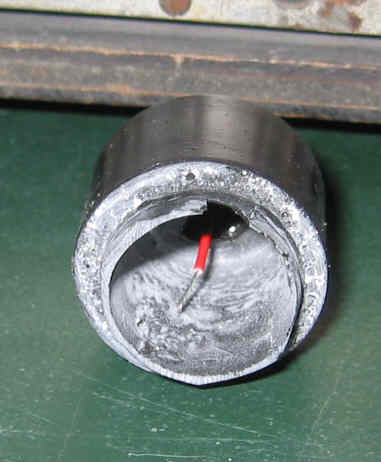

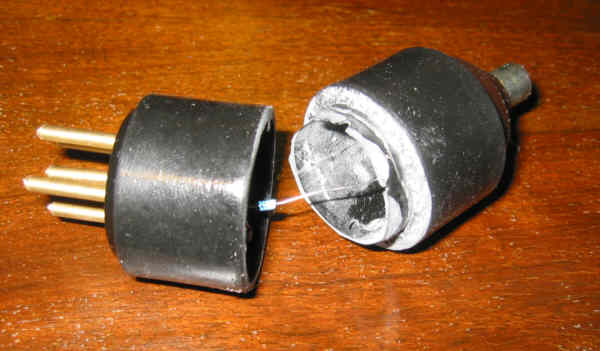

Percer le capot pour passer le fil et coller l'ensemble :


Souder le fil sur l'anode de la diode restante :

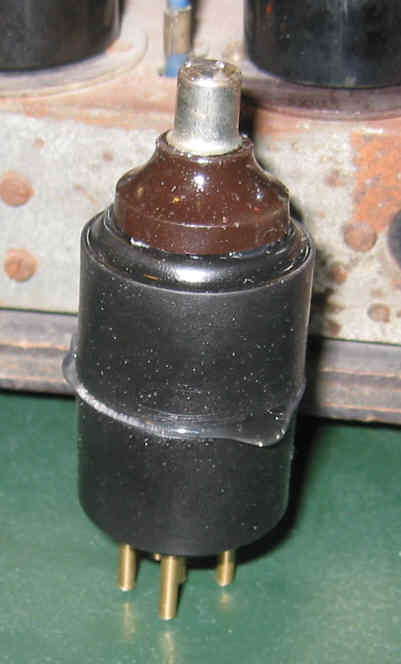

Coller le capot sur le culot :

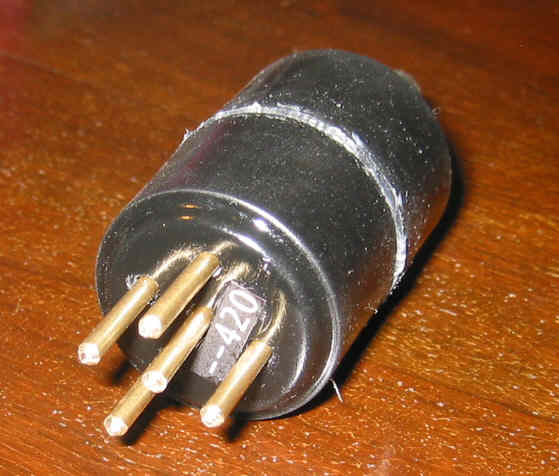

coller l'étiquette de référence :

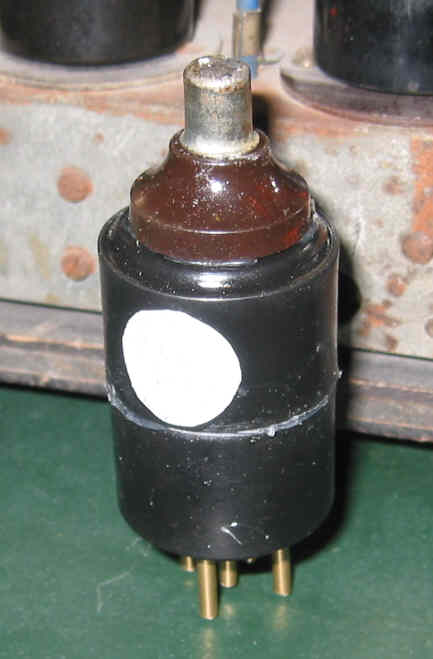

Coller l'étiquette de numérotation :
