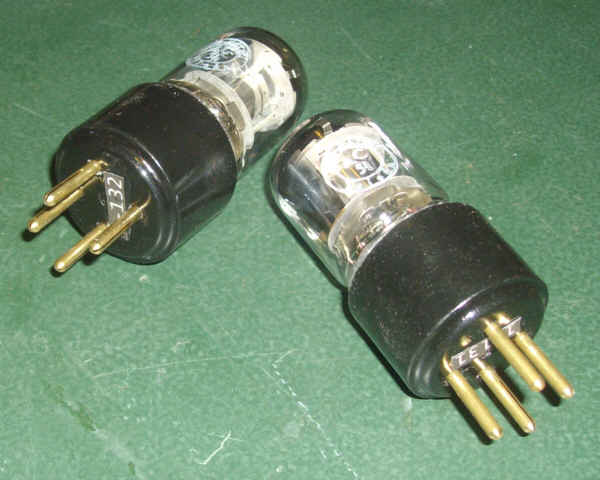

Fabrication de l'ersatz AC51 - version A409-K





1. Caractéristiques de l'ersatz

Lampes remplacées : A409, A410, A415, A425

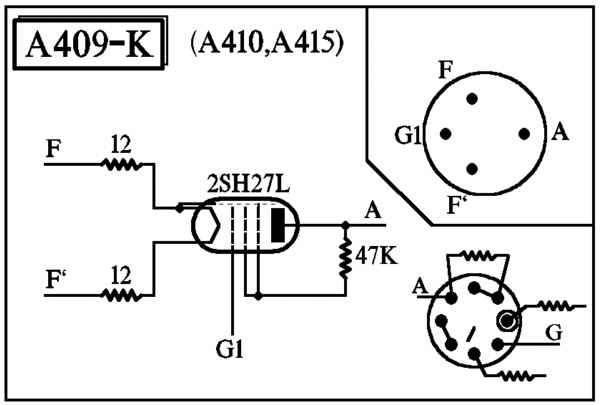

Schéma :2113-1


Autre appellation : A409-K
Immatriculation: 1-000



2. Culot

Culot européen 4 broches.
Les broches sont usinées par UND




3. Préparation de la lampe

Lampe utilisée : 2SH27L



Démonter la lampe en desertissant le blindage en haut :


Ne conserver que la lampe :

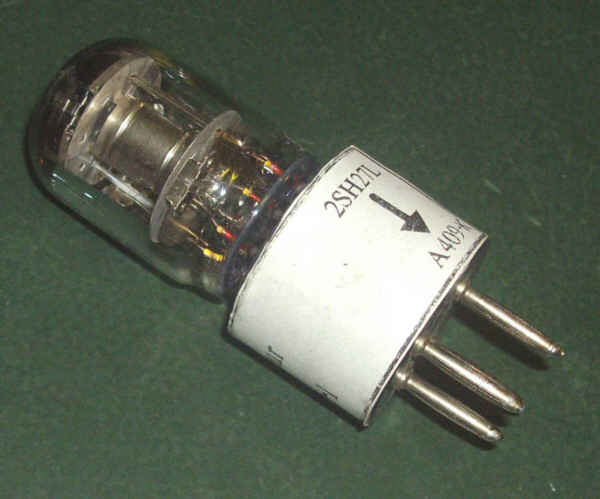

vérifier son bon fonctionnement avec cet adaptateur :




4. Câblage de la lampe

faire 8 boudinettes, câbler selon schéma :


Couper les 4 fils du culot à 15 mm environ du bord :

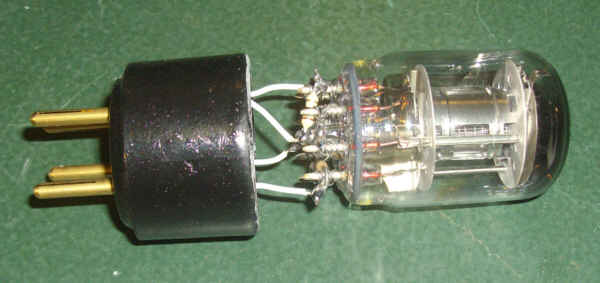

raccorder au culot :




5. Vérification de fonctionnement

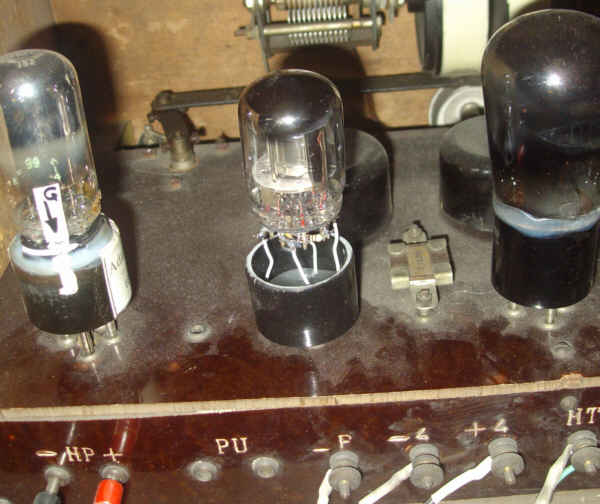

Installer l'ersatz sur le poste DESMET 5A en détectrice



et vérifier le bon fonctionnement.



6. Finitions

Enduire le bas de la lampe de colle thermo pour immobiliser les boudinettes et les composants :

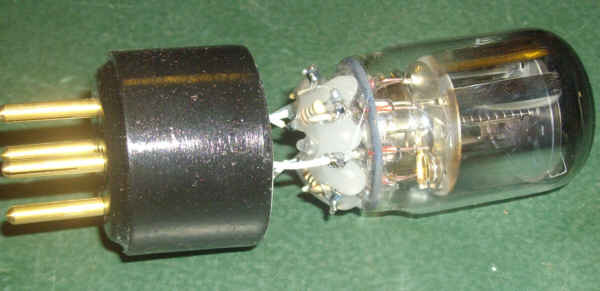

Insérer la lampe dans le culot en positionnant les fils de façon à ce qu'ils tournent tous dans le même sens :

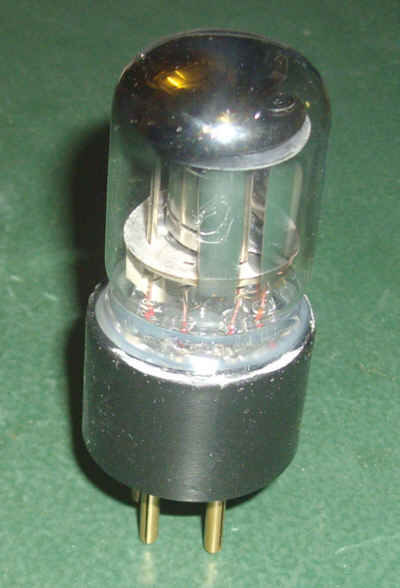

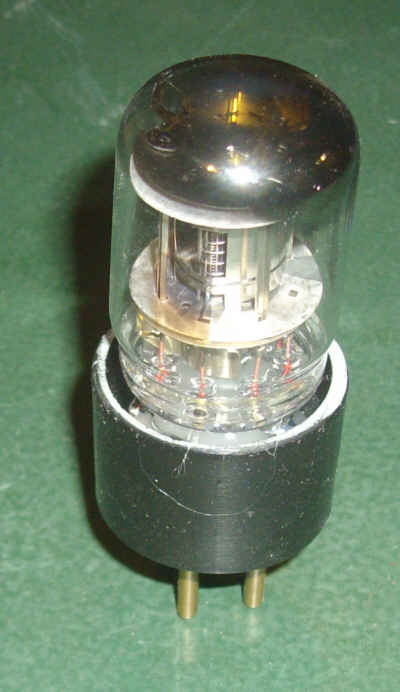

vérifier une seconde fois le fonctionnement sur poste outillage, puis couler un cordon de colle en haut du culot :

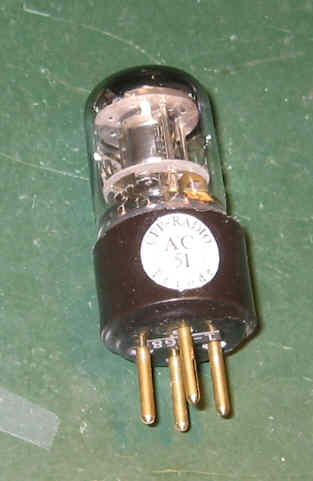

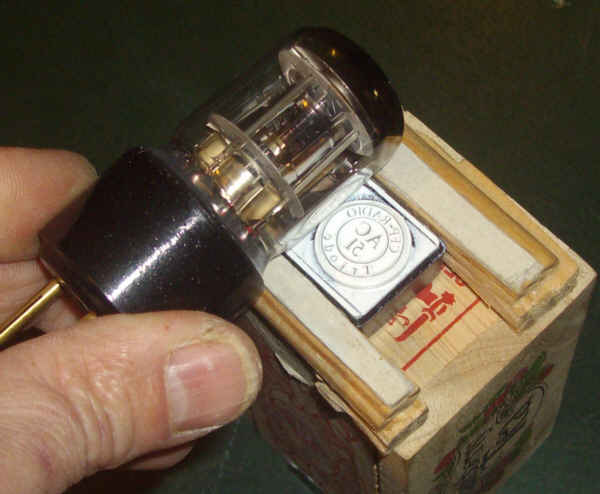

Marquer à l'aide du tampon CFP-Radio AC51 et de l'outillage :


ou bien coller une étiquette de référence :


Coller l'étiquette de numérotation :
