Lampe remplacée : B406

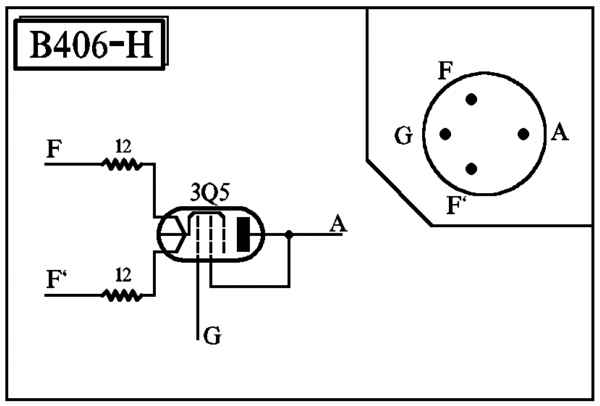

Schéma :2549


Autre appellation : B406-H
Immatriculation: 2-000

Cette version remplace la version précédente à 3D6

Utiliser le moule 4 broches européen
Teinter en noir
Les broches sont sous-traitées chez UND

Lampe utilisée : 3Q5

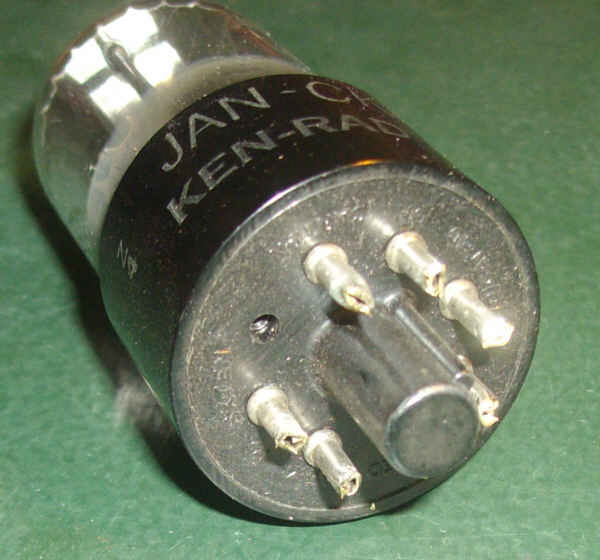

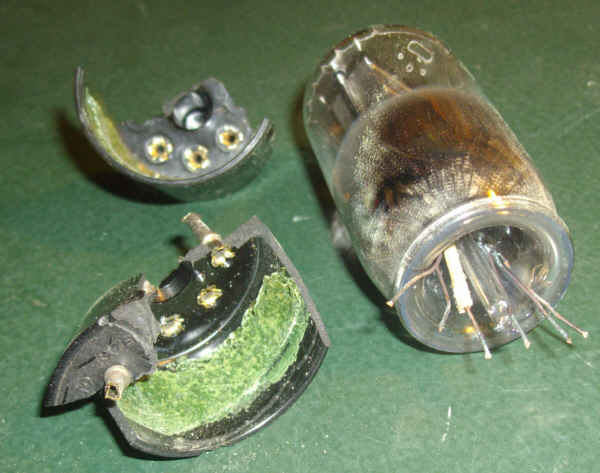

enlever le culot de la 3Q5 (en cisaillant les broches ou en dissolvant la colle et dessoudant proprement si on veut conserver l'embase) :

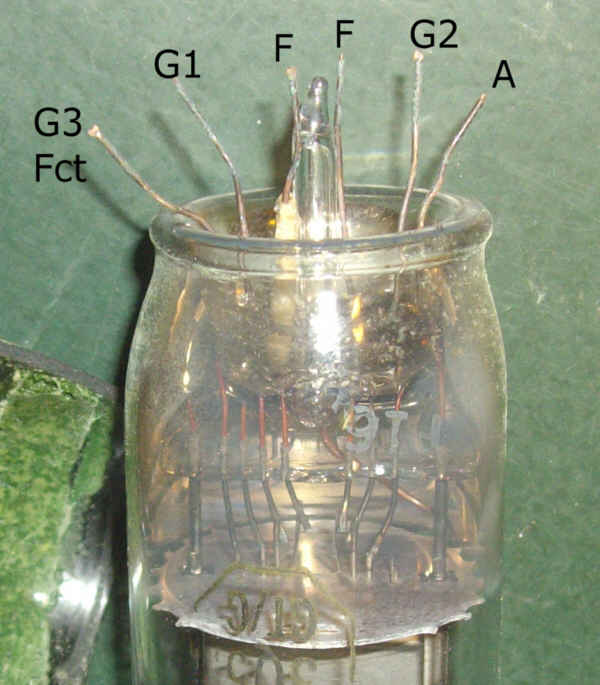

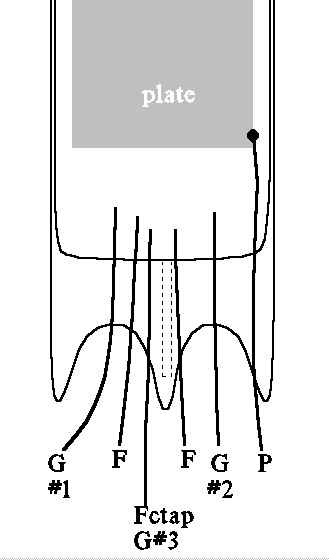

Bien repérer les fils en regardant les électrodes : suivant le constructeur, la connexion G3/Fct n'est pas au même endroit, voici par exemple une lampe KEN-RAD:

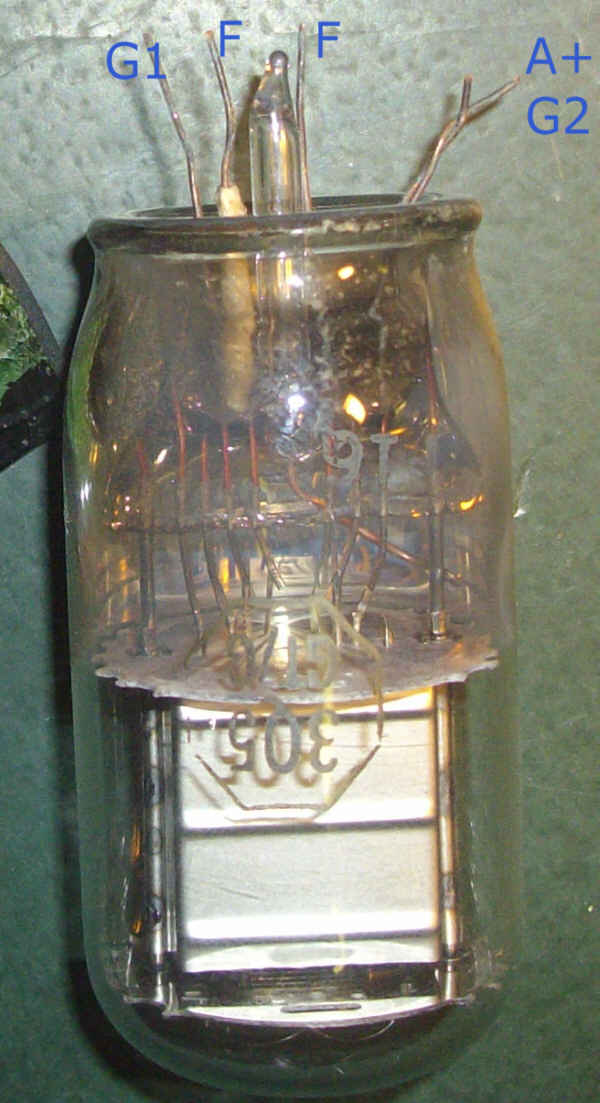

alors que d'autres lampes sont connectées ainsi :


supprimer le fil relié à G3 et au point milieu du filament (inutile) et relier ensemble fil d'anode et le fil de G2.

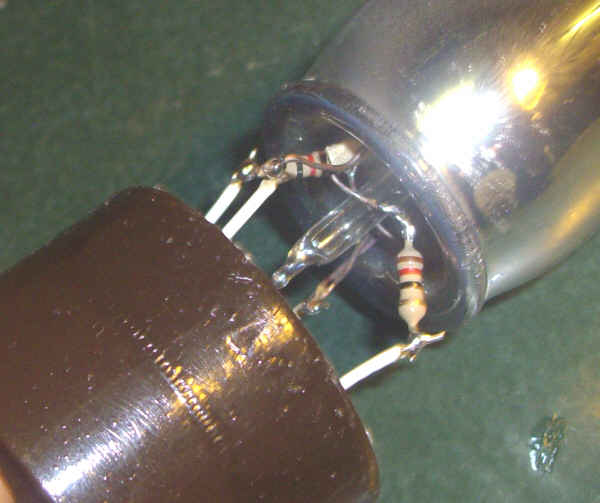

Bien étamer les fils de la lampe. Souder 2 résistances de 12 ohm sur les fils du filament

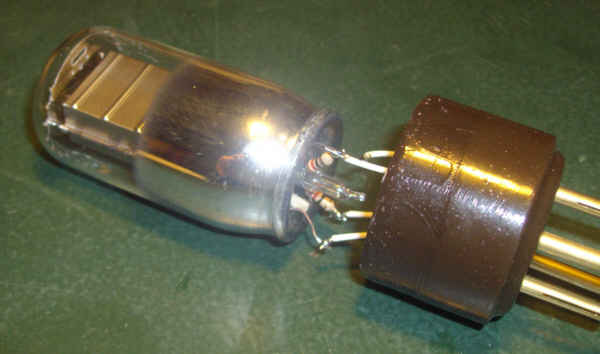

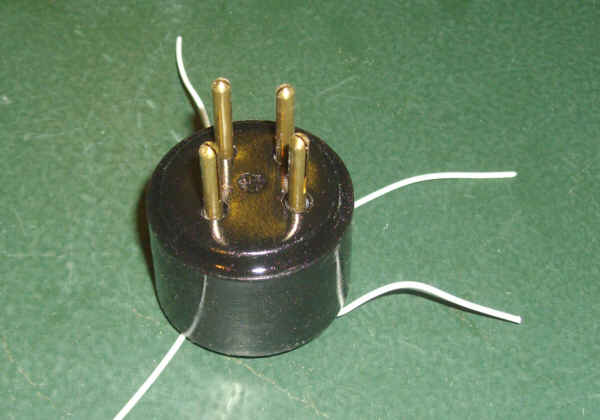

Raccorder les 4 fils du culot

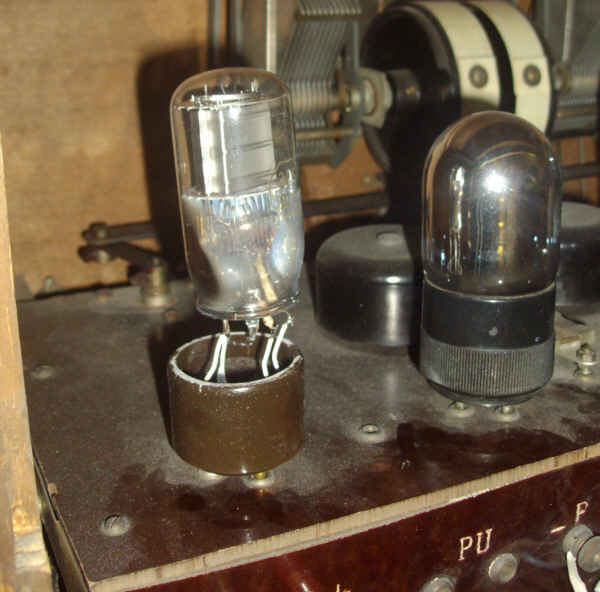

Installer l'ersatz sur le poste DESMET Super 5A

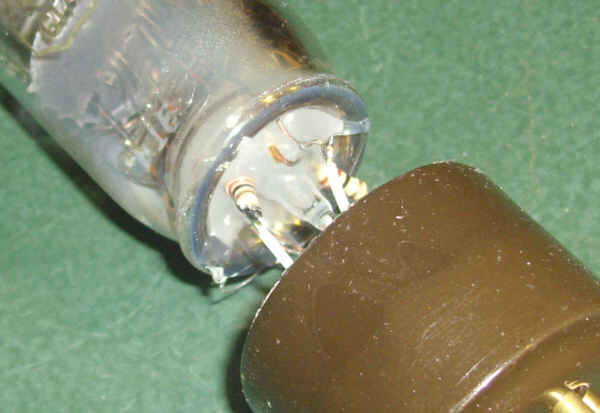

Noyer les fils de la lampe avec de la colle thermo; remplir le pied complètement.

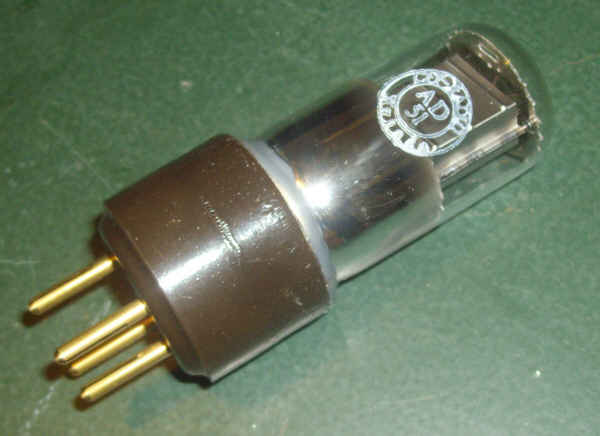

Vérifier de nouveau le fonctionnement et introduire la lampe dans le culot en la tournant pour bien positionner les 4 fils

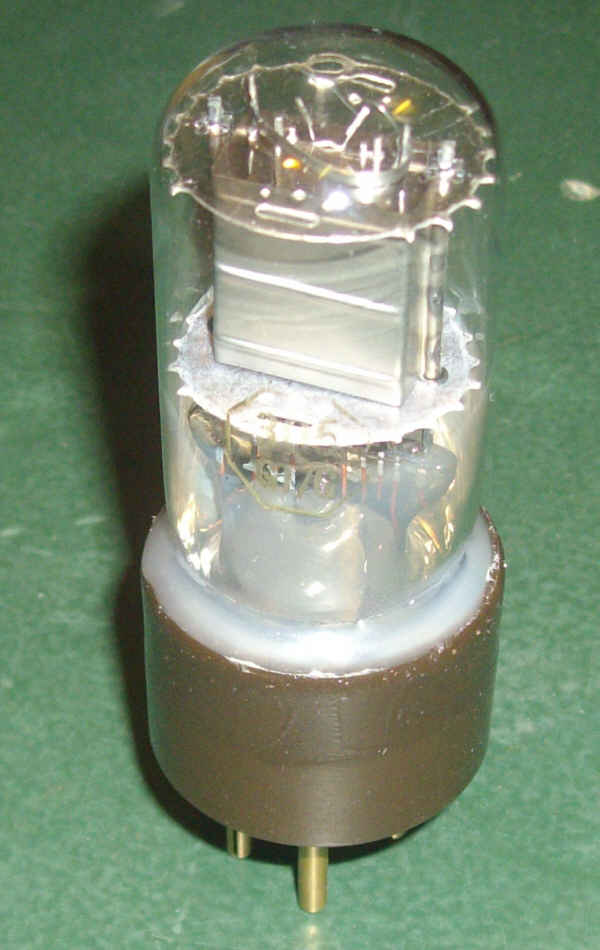

Appliquer un cordon de colle tout autour de la lampe pour la fixer au culot


Tamponner la référence sur l'ampoule

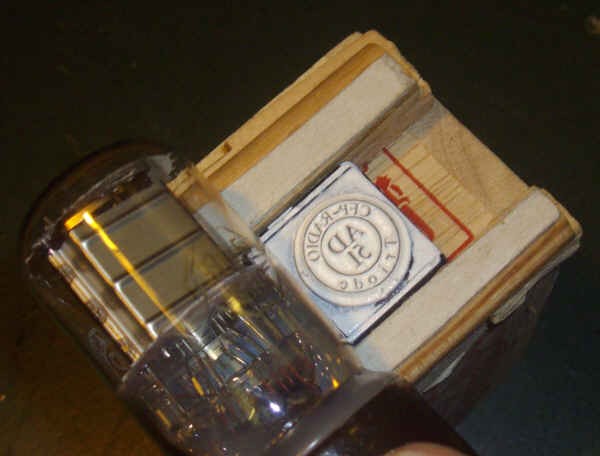

en utilisant le tampon et l'outillage :


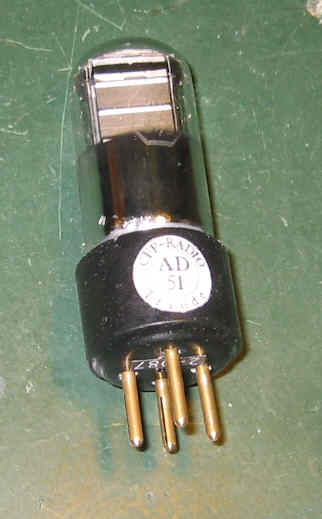

ou bien coller une étiquette de référence :

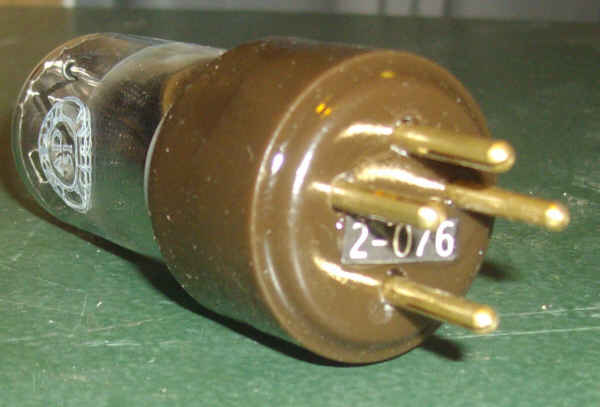

Coller l'étiquette de numérotation :
