Fabrication de l'adaptateur d'ampoule E10-->BA15





1. Pourquoi cet adaptateur ?

Sur certains postes Philips, comme le 830, le 930..., l'ampoule d'éclairage de cadran est a gros culo, BA15, comme les ampoules pour l'automobile; or ces ampoules n'existent pas dans les tensions et intensités standard radio (4V 100 mA par exemple)
Cet adaptateur permet d'utiliser des ampoules à culot E10 à visser plus faciles à trouver.
Il comporte donc une douille E10 à l'intérieur d'un culot d'ampoule BA15.



2. Fabrication

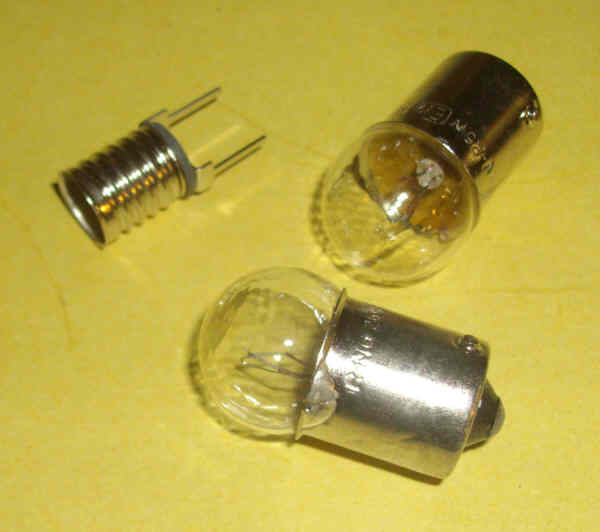

On utilise des douilles E10 à souder sur CI et des ampoules "graisseur" 5W (par exemple des 24V pas chères) :

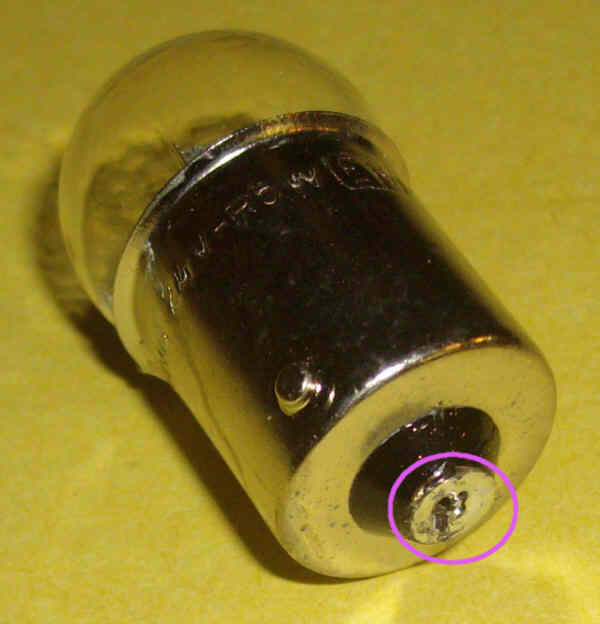

on commence par faire fondre la soudure du plot de l'ampoule pour libérer le fil:

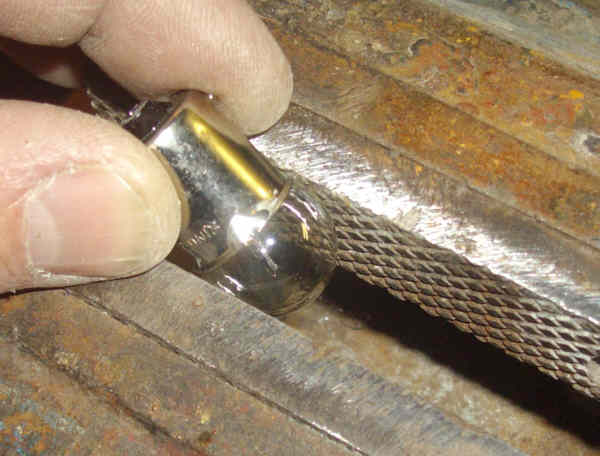

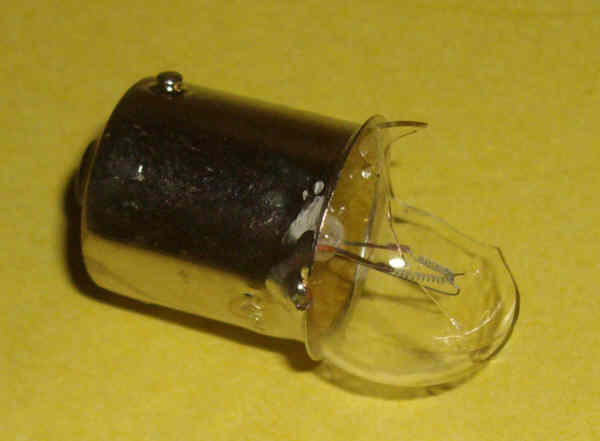

puis on casse le verre à l'étau :

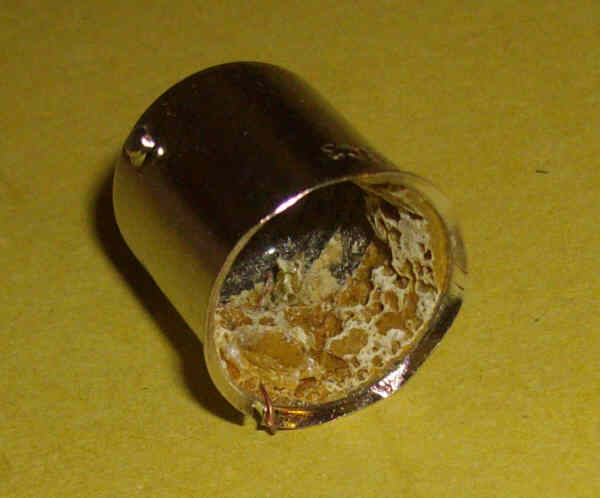

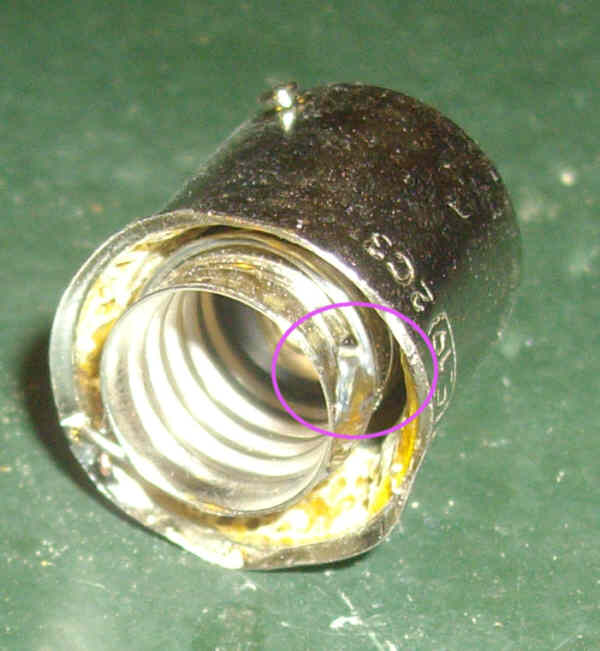

on débarasse le culot des fragments de verre et on enlève la colle d'origine :


pas forcément entièrement, il suffit que la douille puisse entrer :

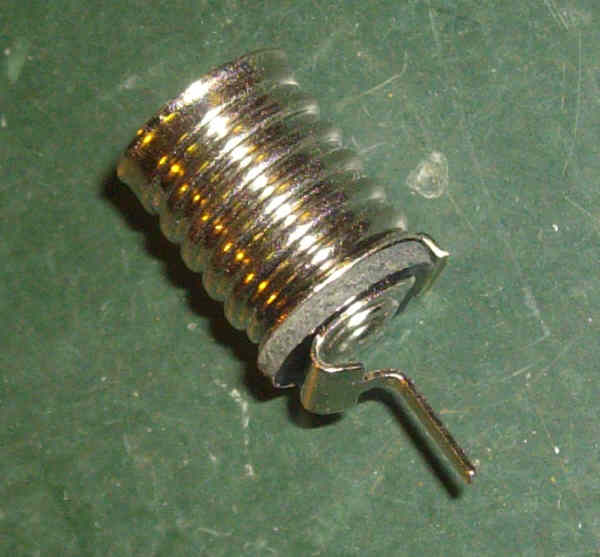

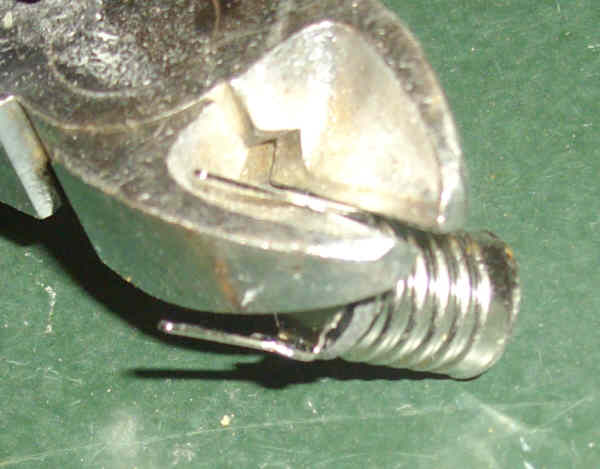

on coupe la patte de contact extérieur de la douille :


et on plie l'autre :

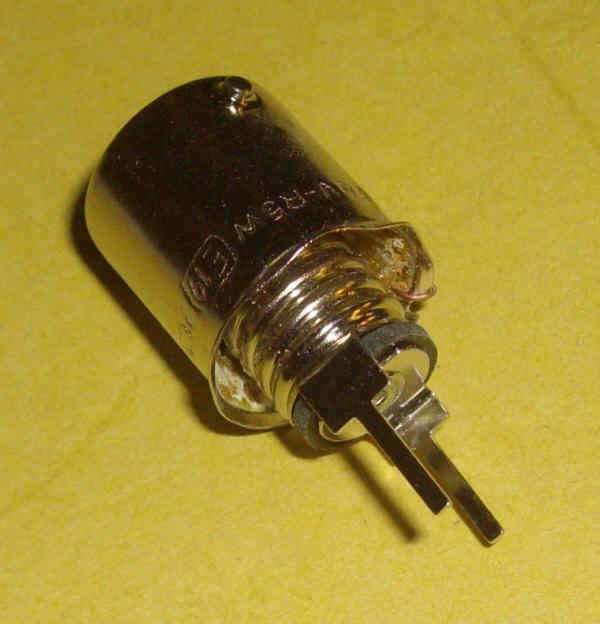

on introduit la douille dans le culot de façon à ce que cette patte entre dans le trou du plot central :

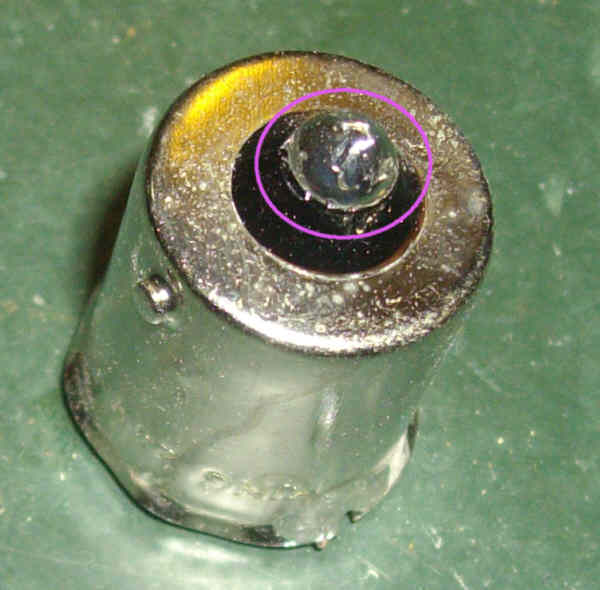

et on la soude :

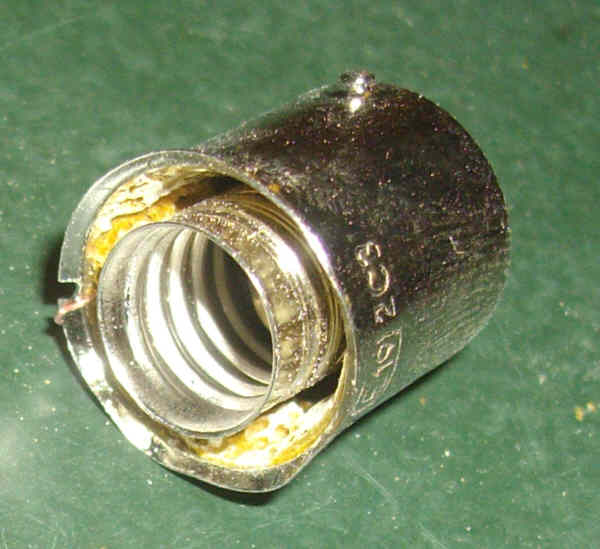

on fait une boucle autour de la douille, bien serrée avec une torsade :


qu'on coupe et qu'on soude à la place d'origine de la soudre du second fil de l'ampoule :

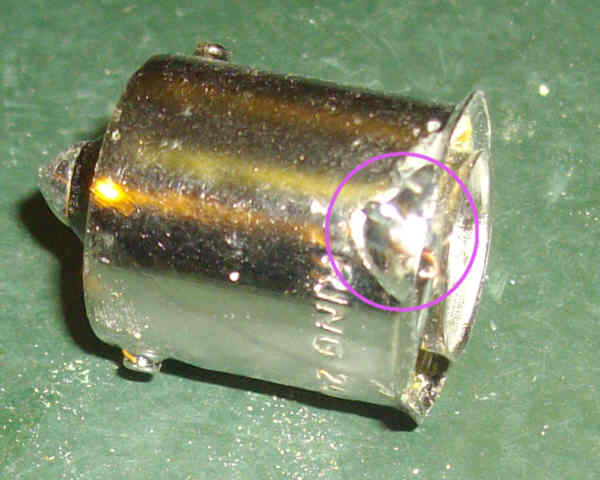

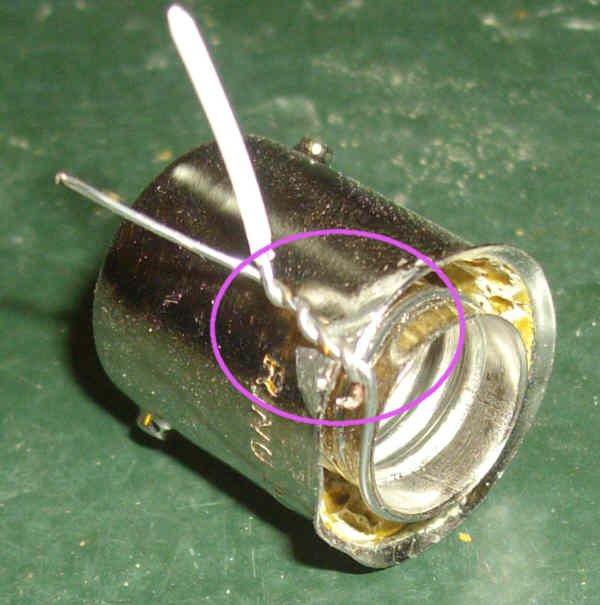

puis on soude la boucle sur la douille pour assurer un bon contact :

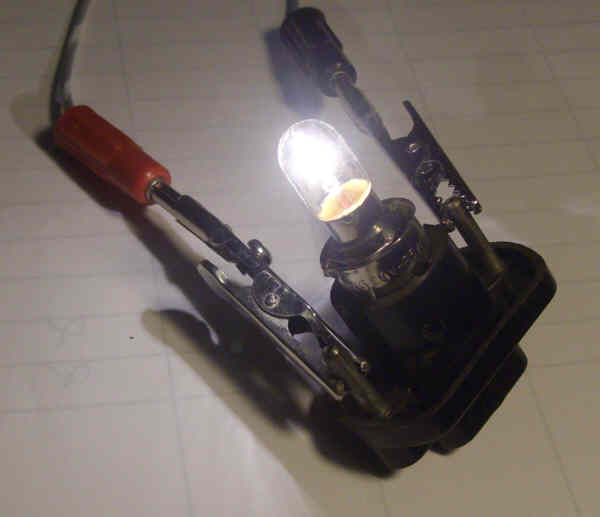

le test se fait en utilisant le support de l'ampoule d'un poste Philips 830; on installe une ampoule E10 dans l'adaptateur lui-même dans ce support :
