Fabrication des ersatz AE52 et AE53

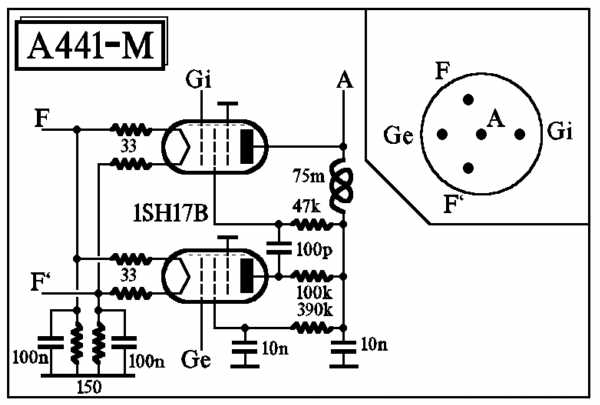

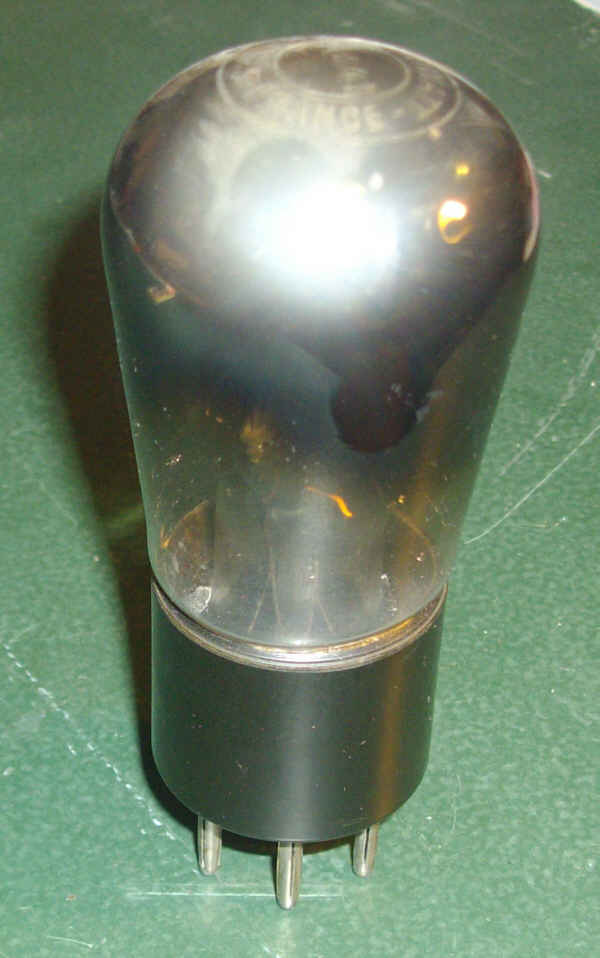

Lampe remplacée : A441N Schéma :2432 Autre appellation : A441-M Immatriculation: G-000

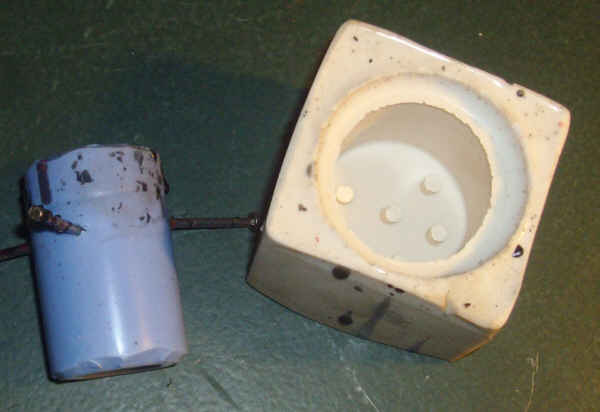

Utiliser le moule bigrille 5 broches européen : Teinter en noir Les broches sont usinées par UND

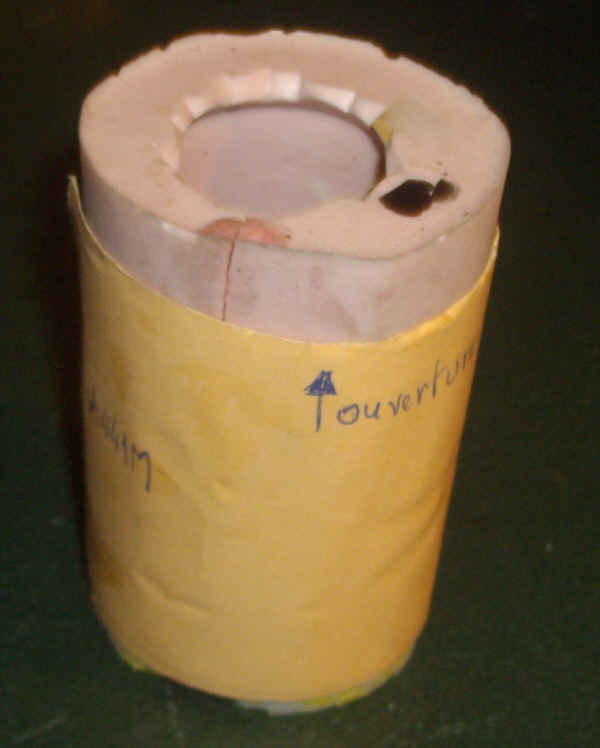

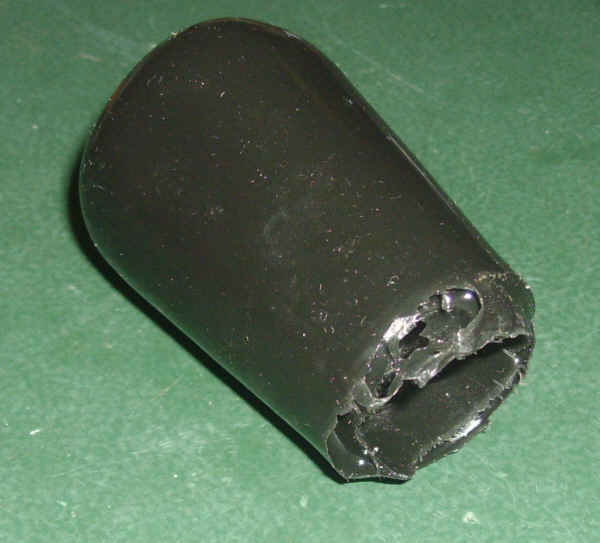

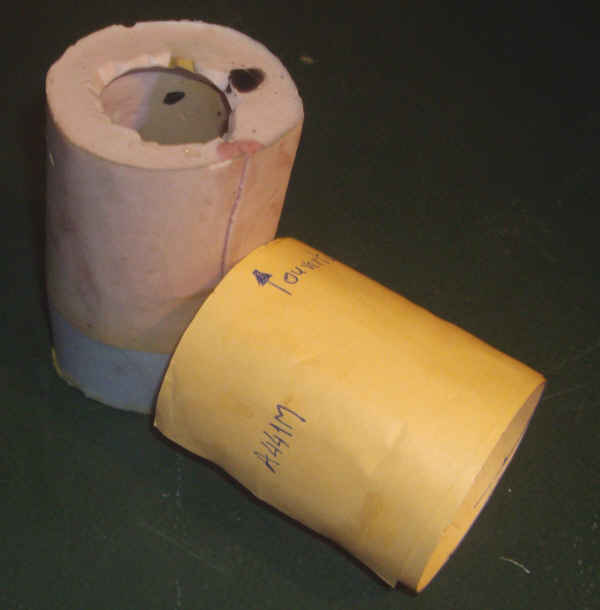

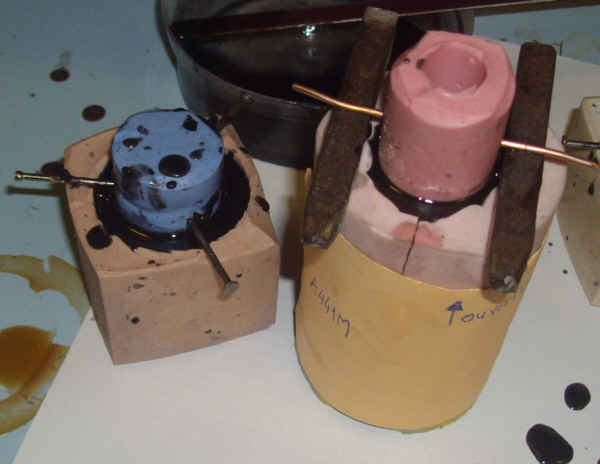

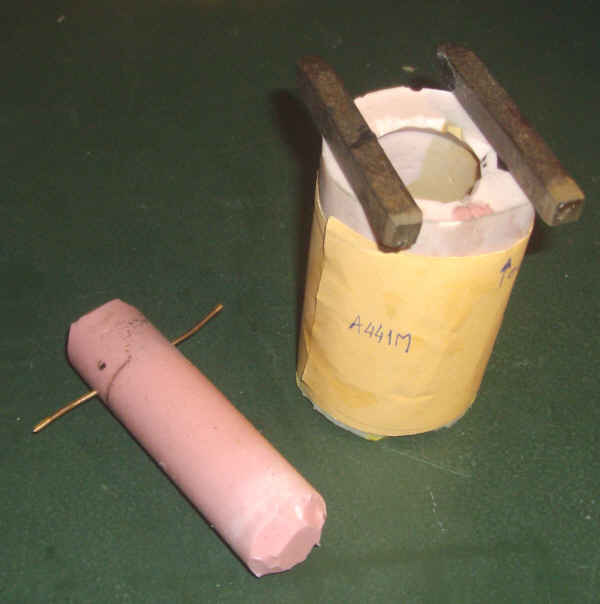

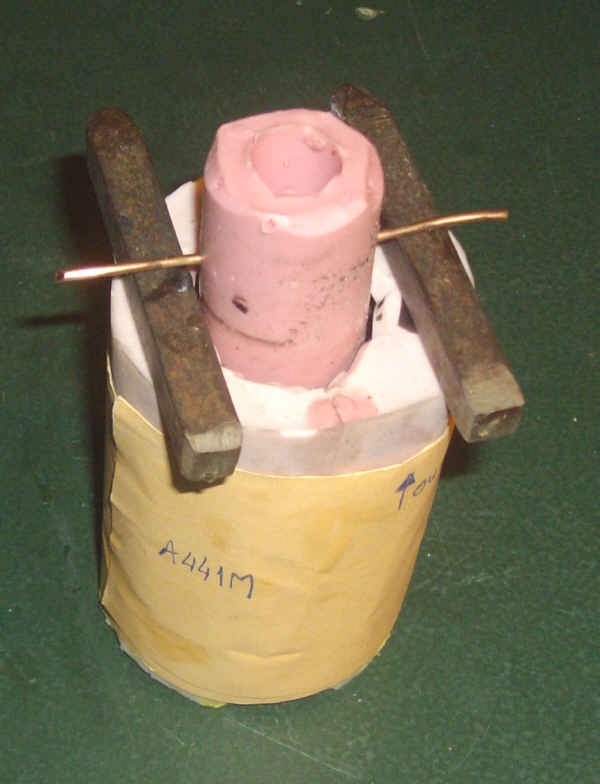

Quantité de résine : 3 cl (3/4 hauteur de la gamelle en plastique) Quantité de catalyseur : 2 ml Colorant : noir (3 gouttes) Moule utilisé : Installer le cône de maintien en carton autour du moule Ajuster les 2 lèvres du moule au niveau de la fente de démoulage (à l'intérieur) pour minimiser la nervure qui subsistera au démoulage. Installer le cylindre intérieur en le calant avec 2 barres de 10 mm On peut couler le moule en même temps que le culot bigrille : Pour démouler, enlever le cône, ouvrir le moule, enlever l'ampoule Ebavurer, en particulier au niveau de la fente d'ouverture Prendre soin lors de l'ébavurage de ne pas casser l'ampoule obtenue; sa faible épaisseur la rend fragile.

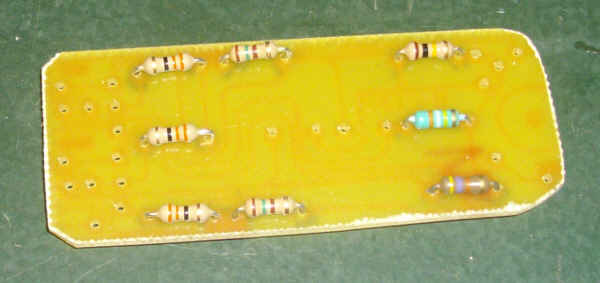

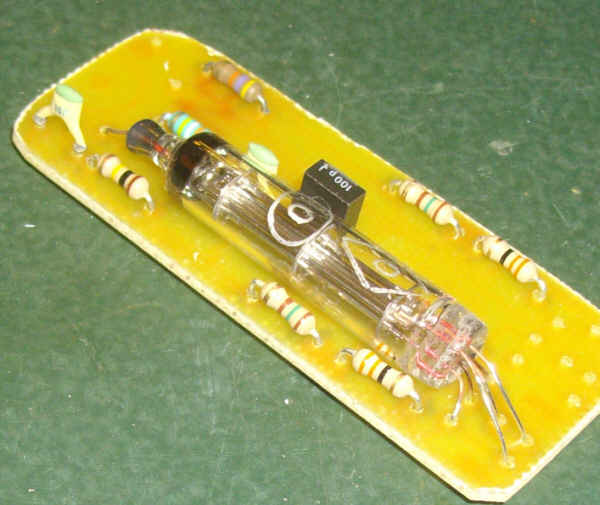

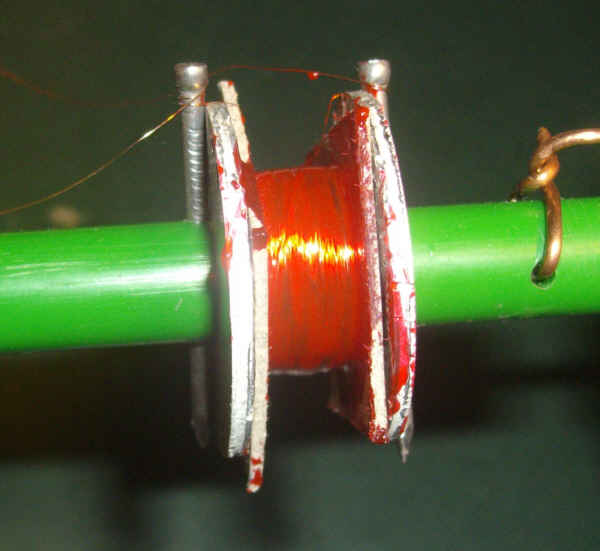

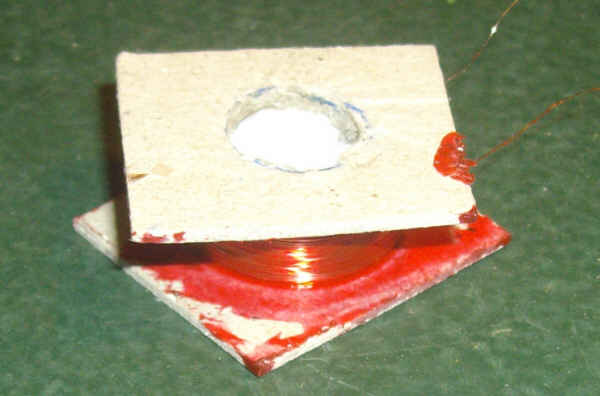

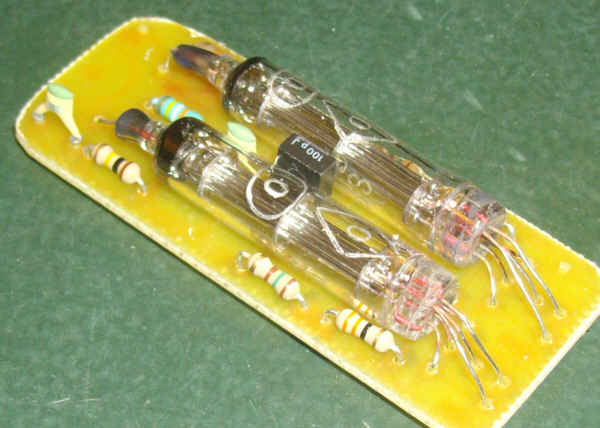

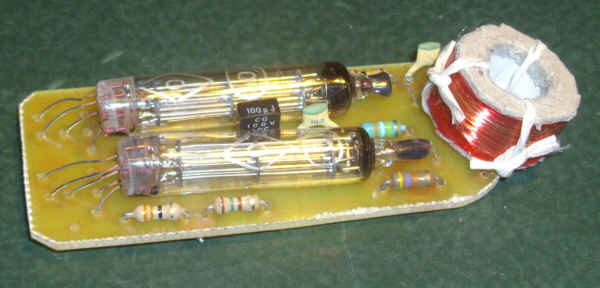

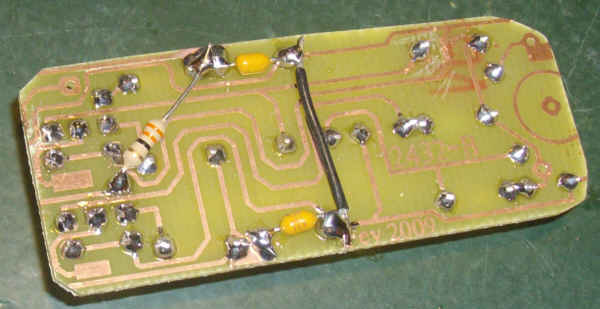

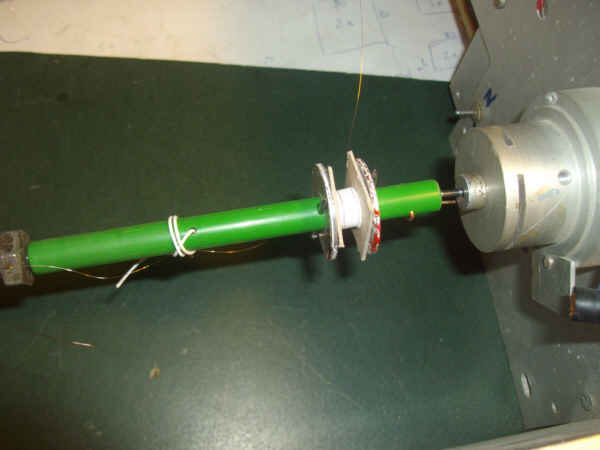

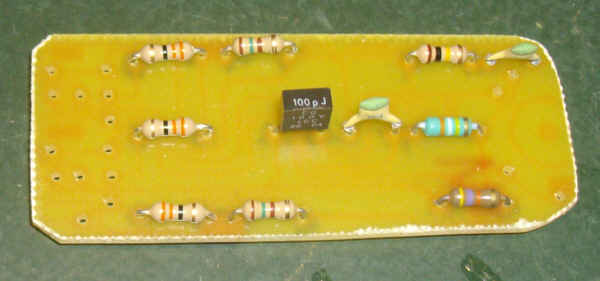

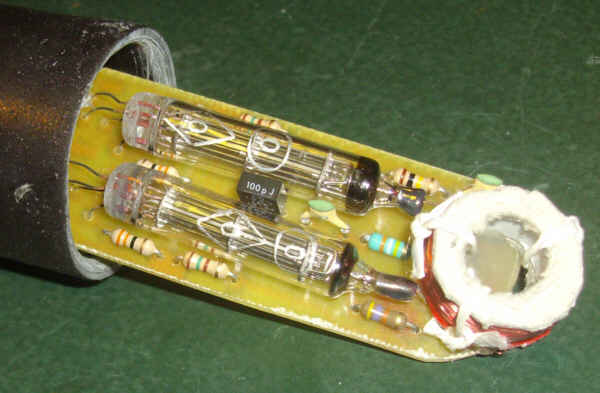

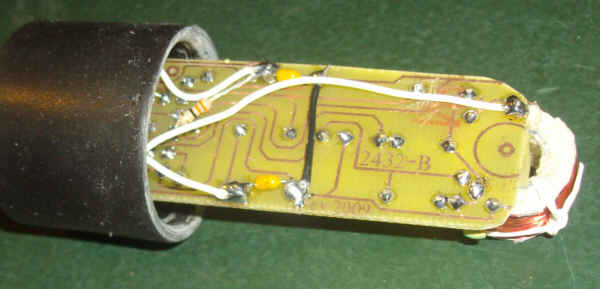

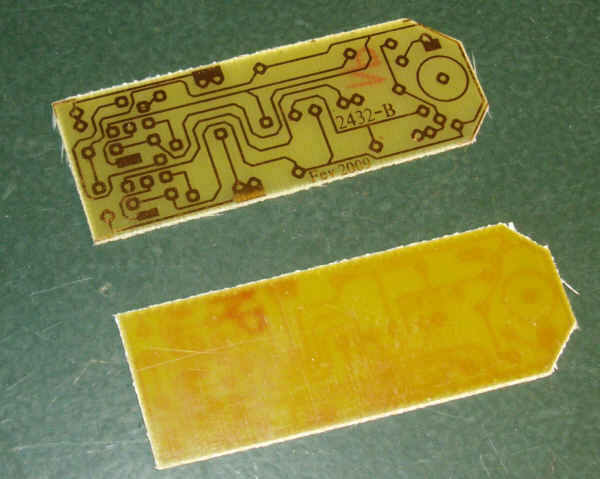

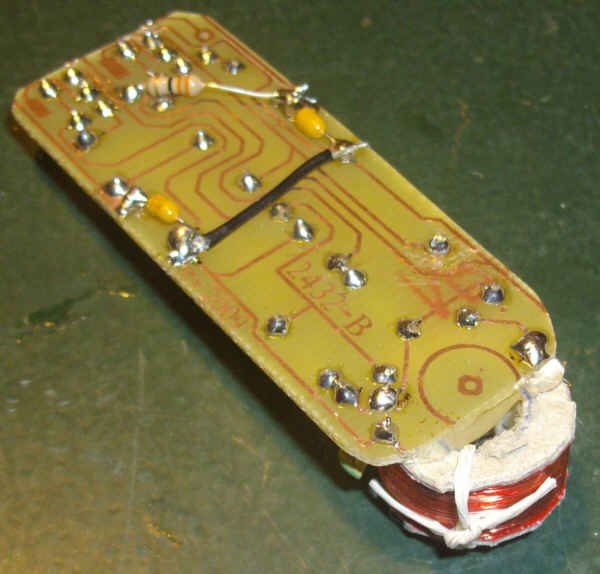

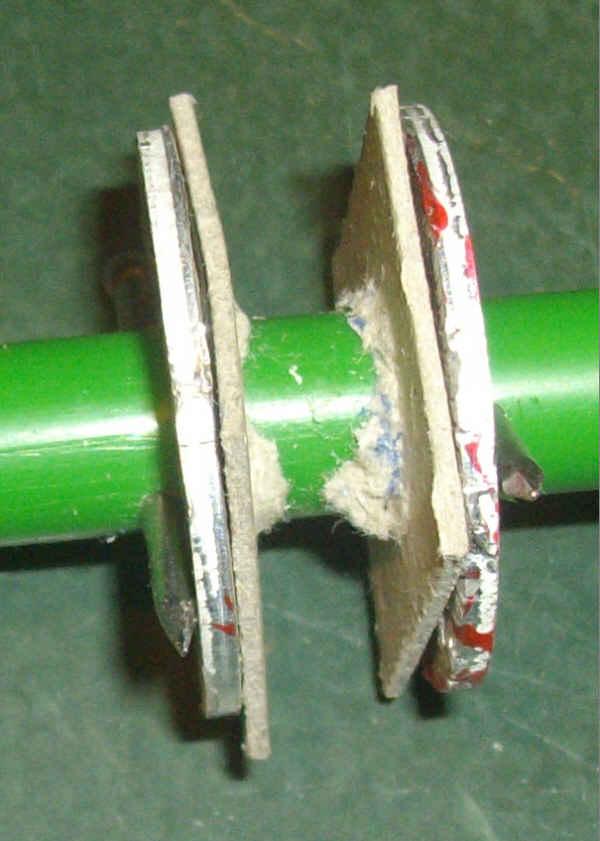

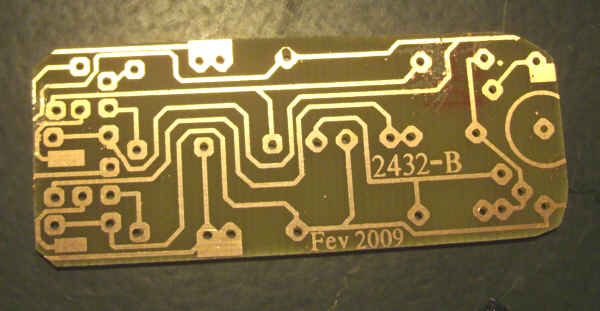

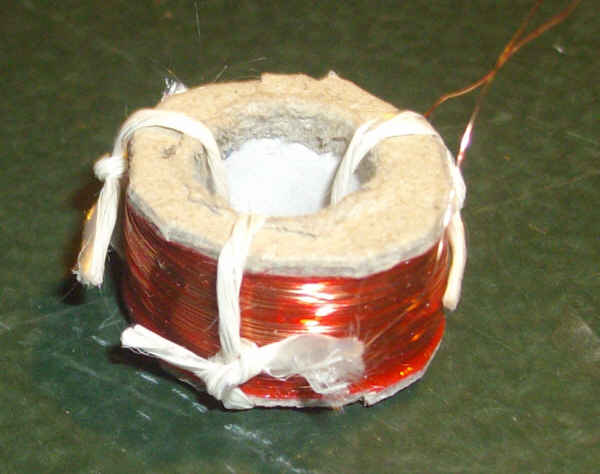

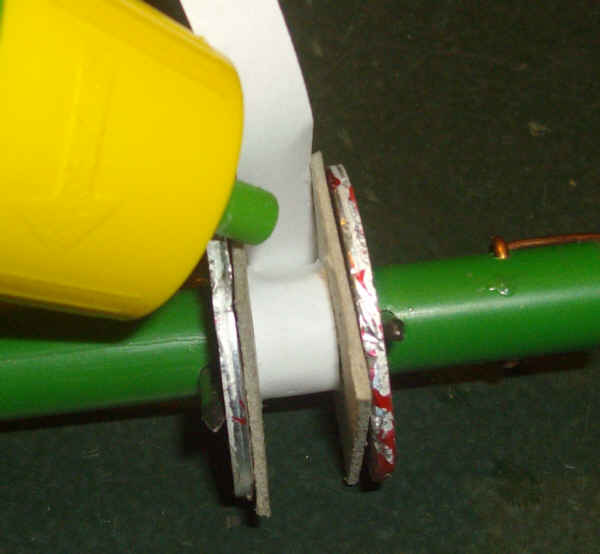

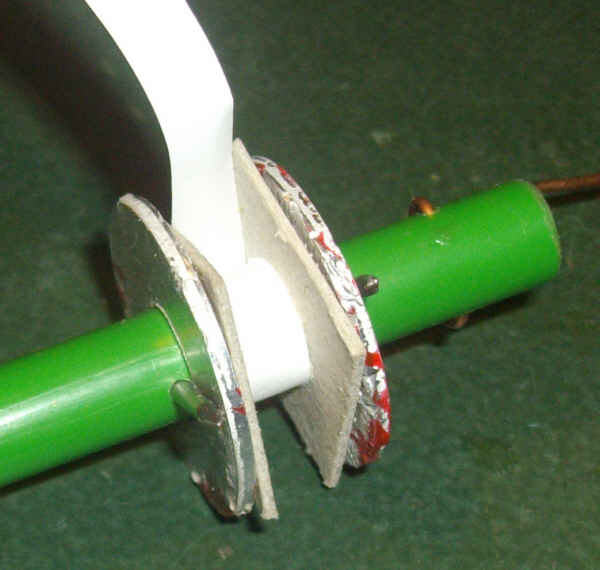

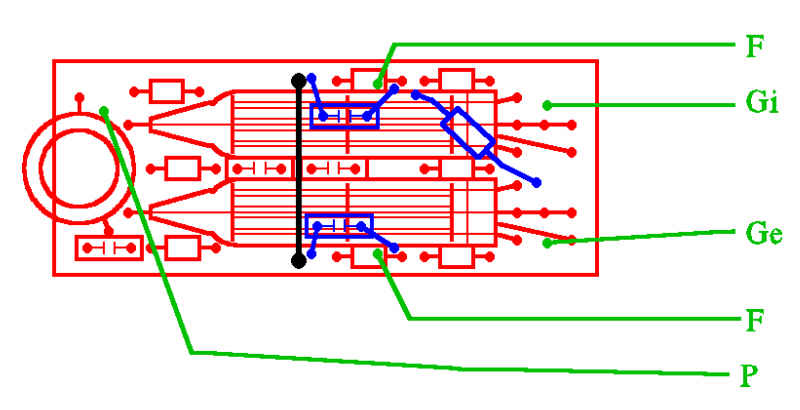

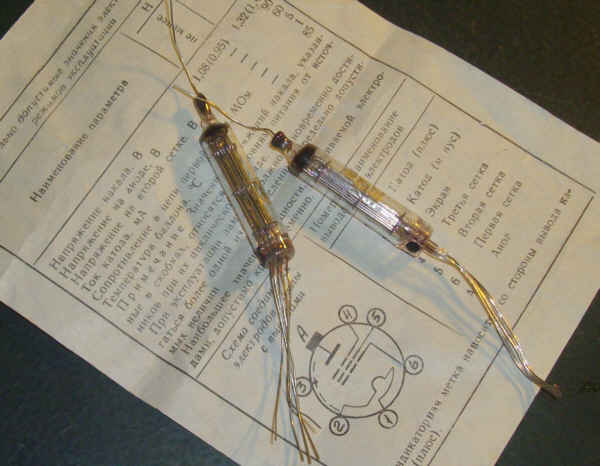

Lampes utilisées : 2 x 1SH17b (subminiatures russes) Le circuit complet comprend également des résistances, condensateurs et une bobine de choc. tout est monté sur un circuit imprimé. Graver et percer le circuit imprimé. Si version -B retoucher le circuit en le raccourcissant à la meuleuse sur la longueur (afin de minimiser la hauteur pour l'insertion dans l'ampoule) Si version -C laisser tel quel Voici le plan d'implantation : Souder d'abord les résistances Continuer en soudant les condensateurs puis les lampes. Retourner le circuit et ajouter la résistance de 33, les 2 condos de 100n et le straps nécessités par la coupure du circuit (version -B) Dans le cas de la version -C, sauter cette étape. Fabriquer la carcasse de la self de choc : 2 joues carton; assembler sur le mandrin vert -diamètre 10- entre les joues alus et clous espacés de 17 mm: Couper une bande de papier de 8 mm, l'enrouler entre les joues en carton. coller les derniers tours. Monter sur la bobineuse. Bobiner 1500 tours de 1/10 en semi-vrac Lorsque le bobinage est terminé, vernir pour bloquer; laisser sécher. démonter la bobine du mandrin de bobinage Découper les joues au ras du fil et fretter la bobine par 3 noeuds de ficelle Souder la bobine au circuit imprimé. Vérifier la résistance : 160 ohm Coller à la colle thermo raccorder au culot en minimisant les longueurs de fils de l'anode et des grilles.

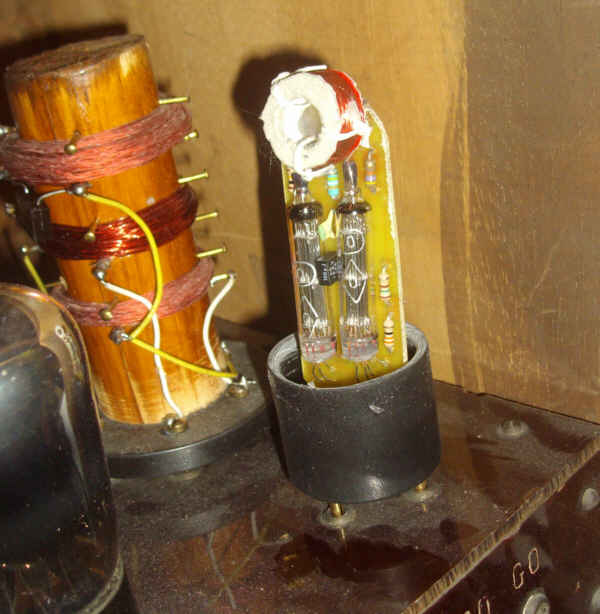

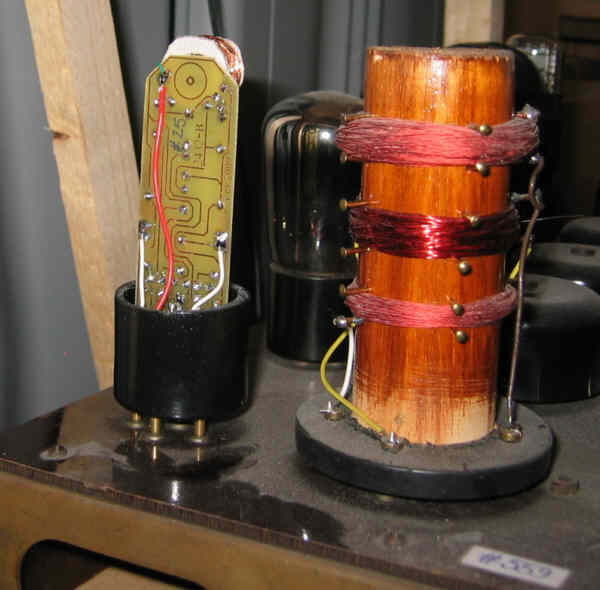

Installer l'ersatz sur le poste DESMET Super 5A Vérifier le bon fonctionnement, en particulier l'absence d'interférences sur les 2 gammes PO et GO.

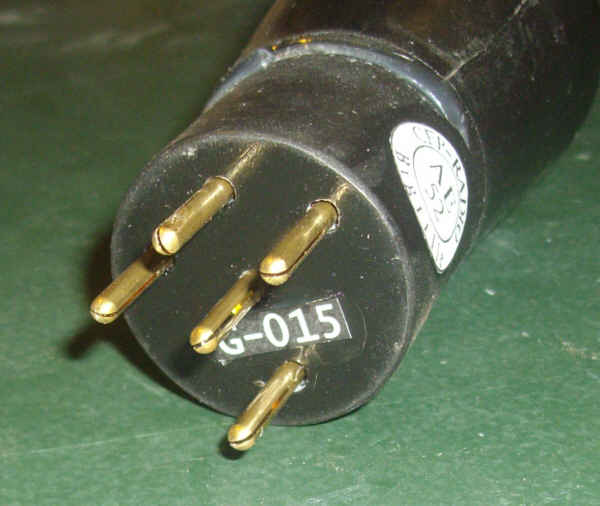

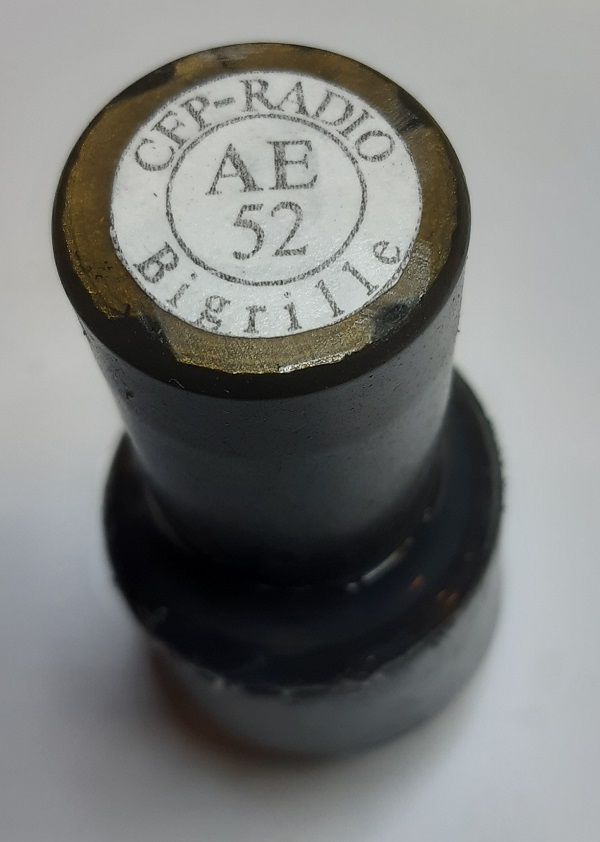

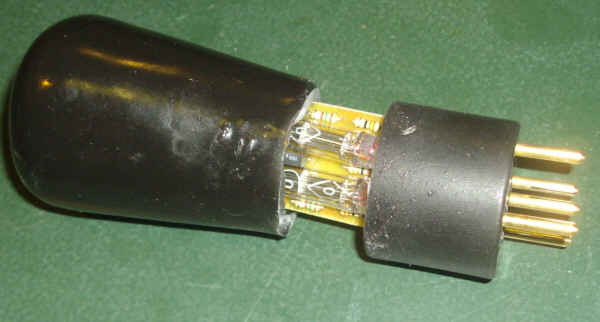

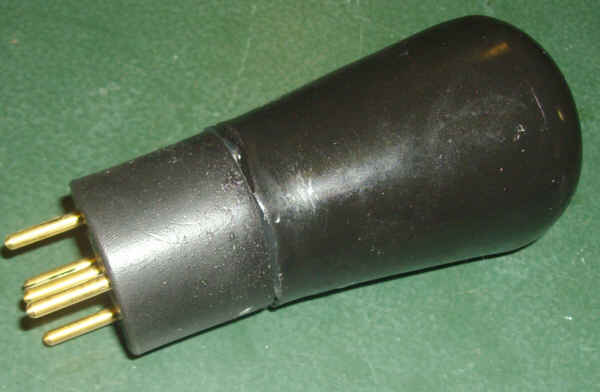

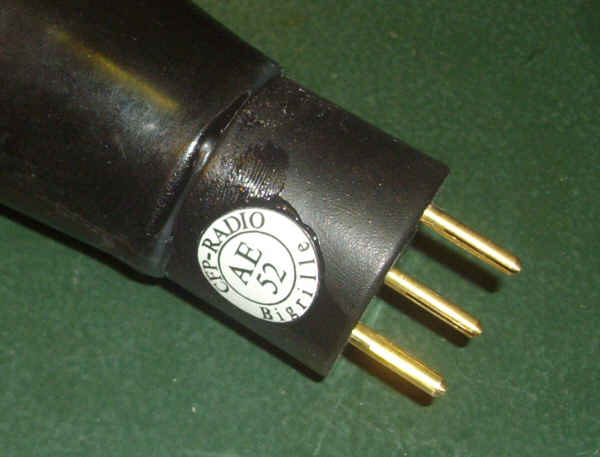

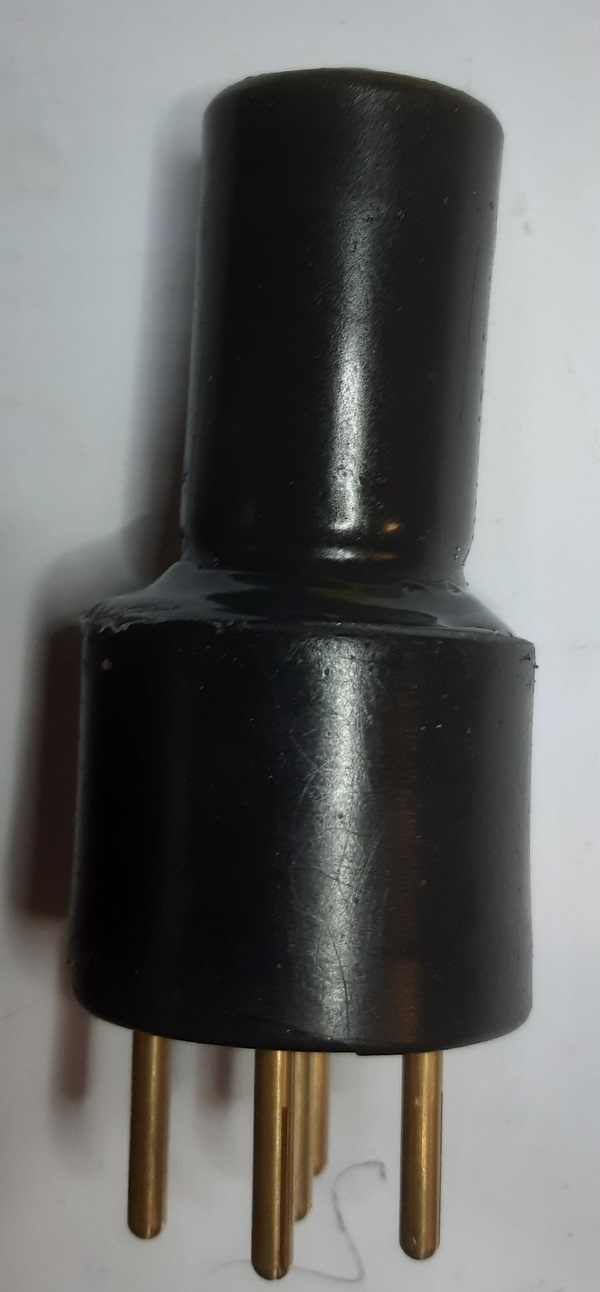

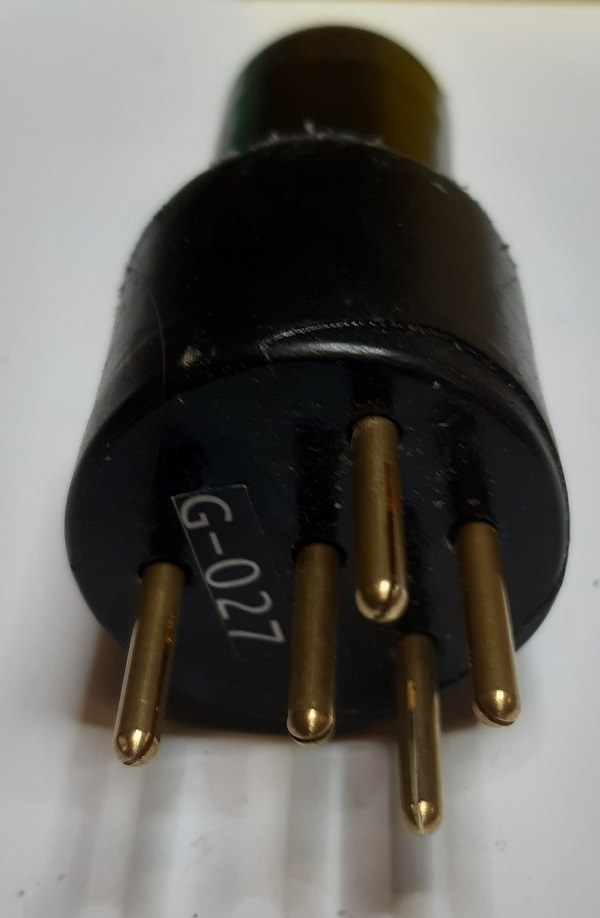

Coiffer le circuit de l'ampoule en résine; ajuster l'intérieur du culot en le chanfreinant, pour qu'elle entre un peu dans celui-ci Lorsque l'ajustement est ok, coller le bas de l'ampoule au culot à la colle thermo Coller l'étiquette de référence: Coller l'étiquette de numérotation :

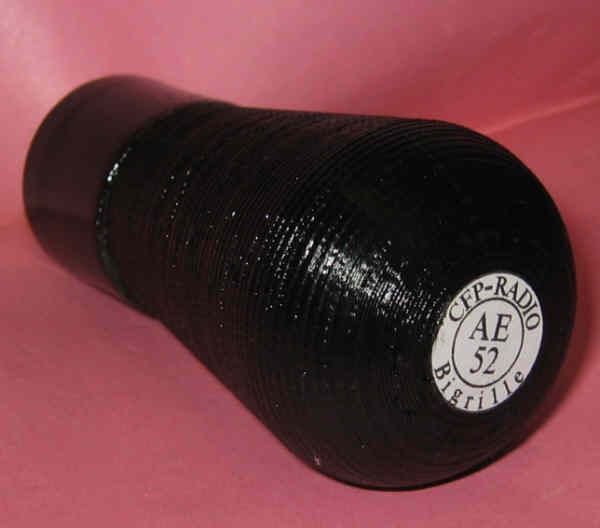

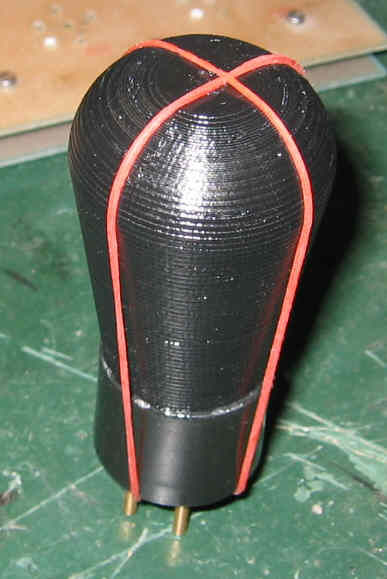

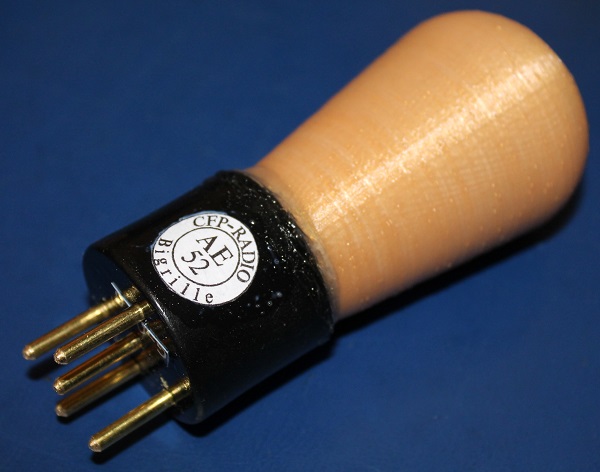

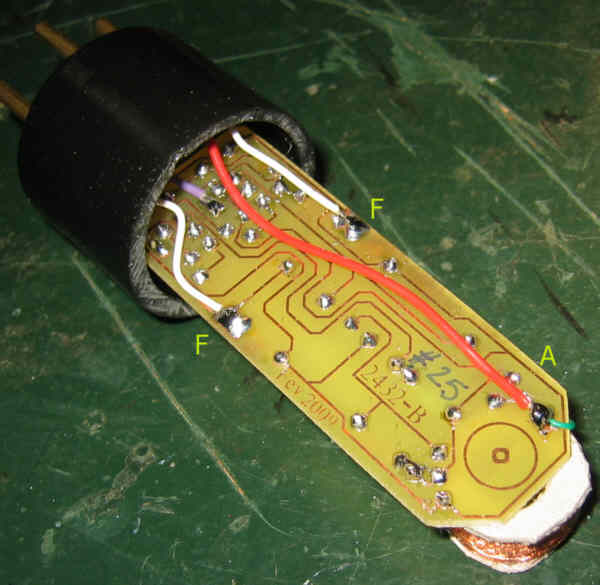

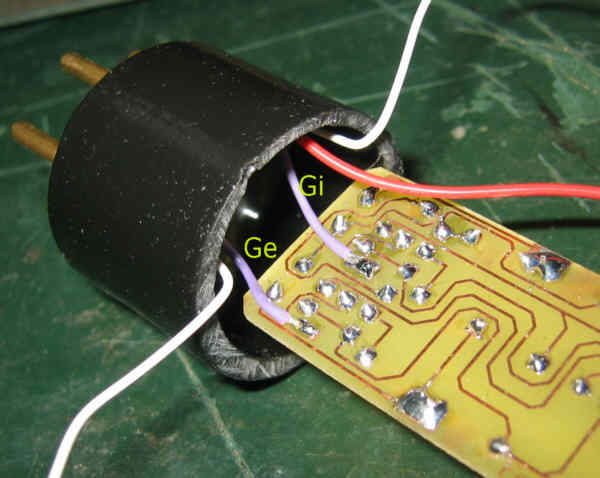

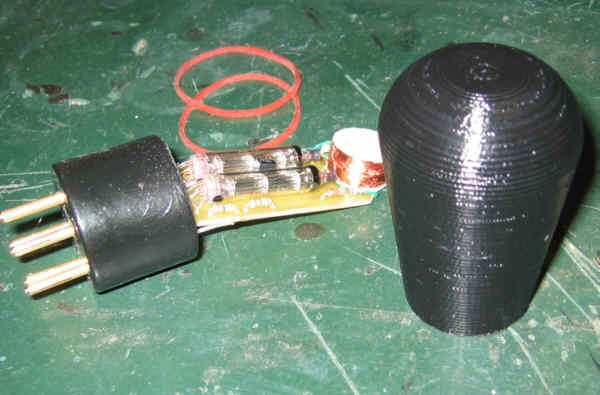

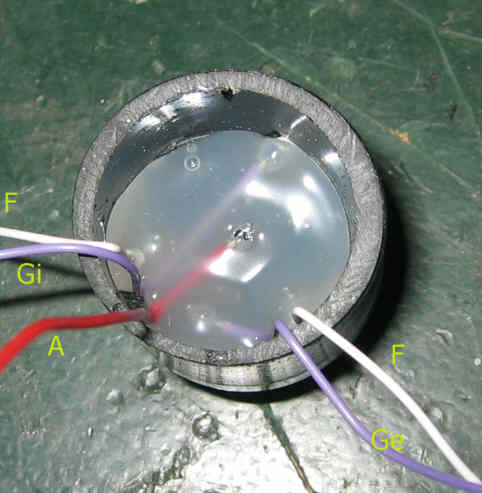

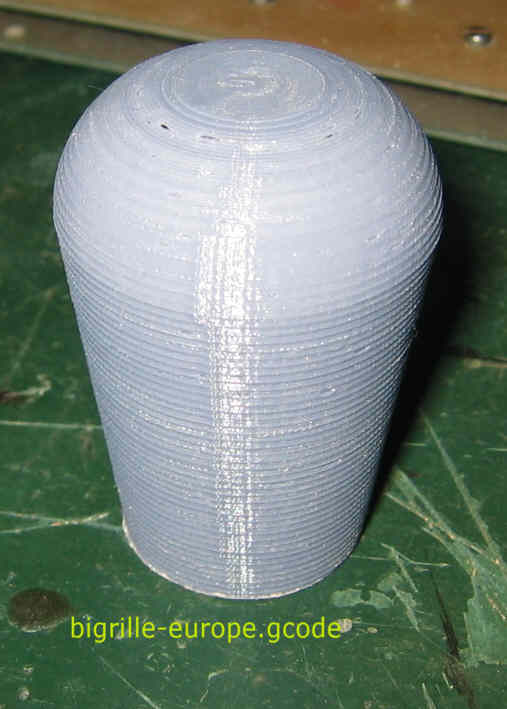

Grâce à l'imprimante 3D, l'ampoule est maintenant en PLA. Il faut plus de 2 heures pour imprimer l'ampoule. Les 5 fils du culot sont bien différenciés et décalés du même côté : Le circuit imprimé une fois câblé, on commence par souder les 2 fils des grilles : Puis on soude les fils d'anode et de filament : Il faut alors tester l'ersatz sur le poste DESMET : L'ampoule est peinte en noir, à la bombe : on colle l'ampoule à l'embase à la colle SADER "MEGA STRONG" : l'ensemble est maintenu à l'aide de 2 bracelets de caoutchouc : L'étiquette de référence est collée en haut de l'ampoule qui comporte une partie plate :

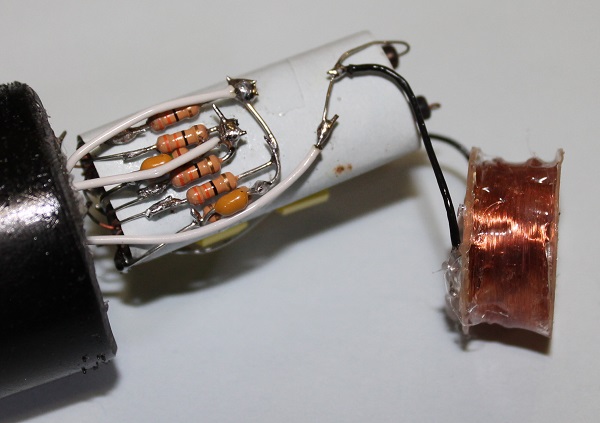

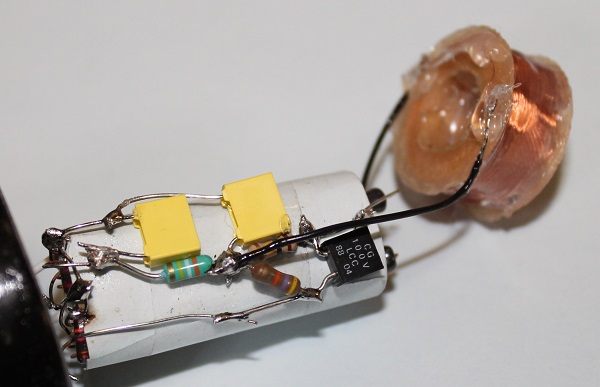

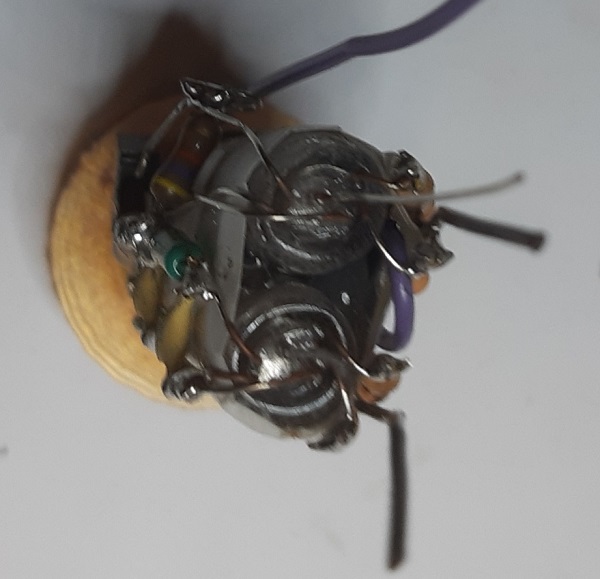

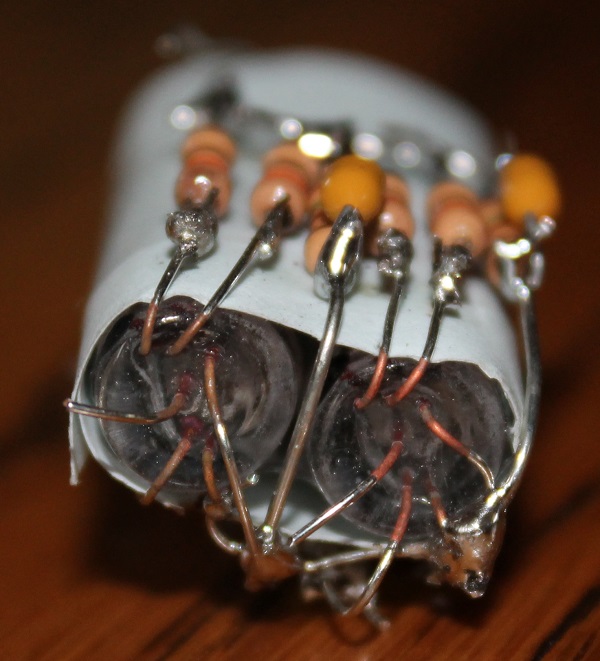

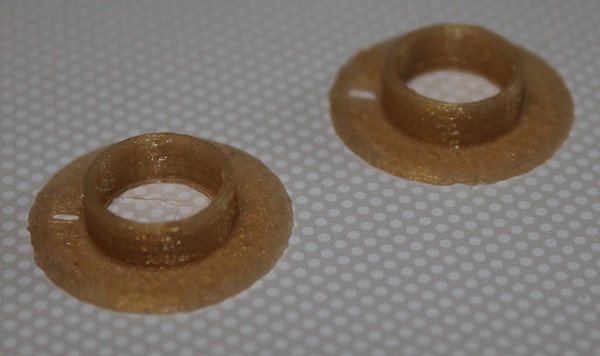

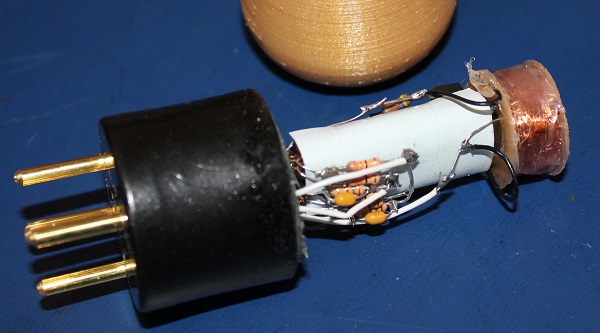

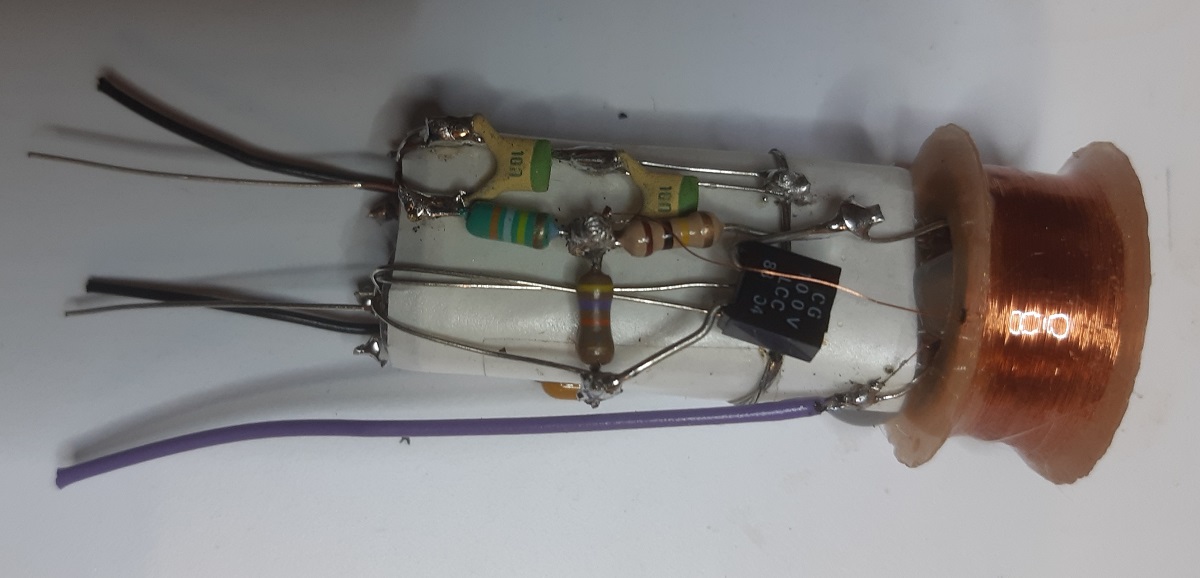

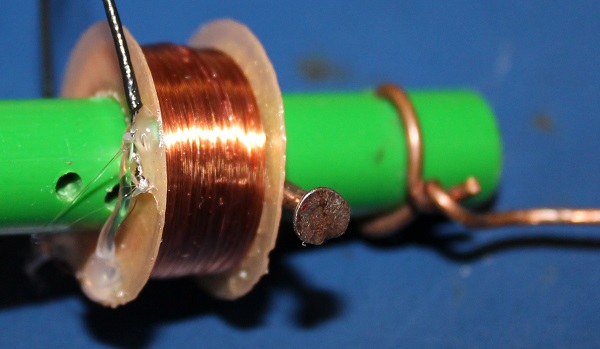

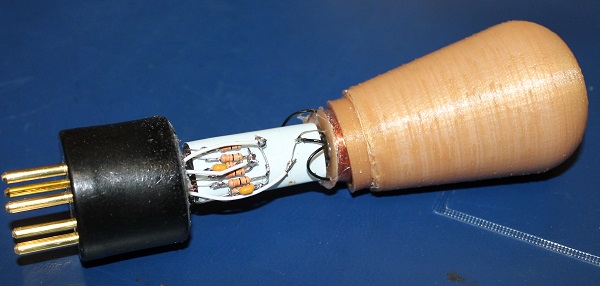

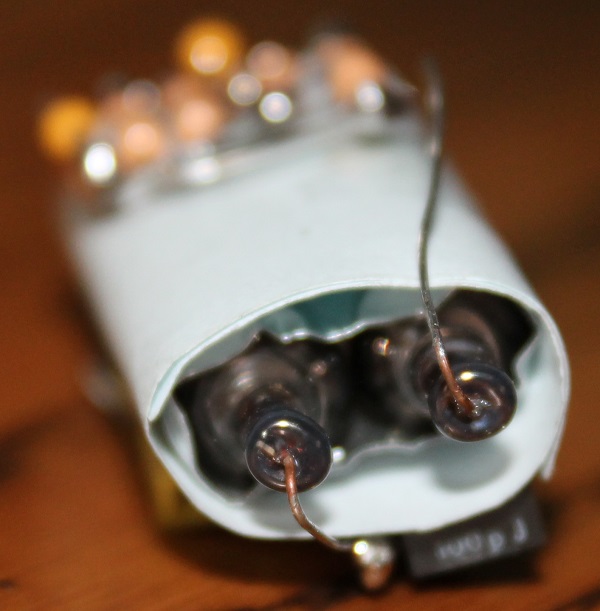

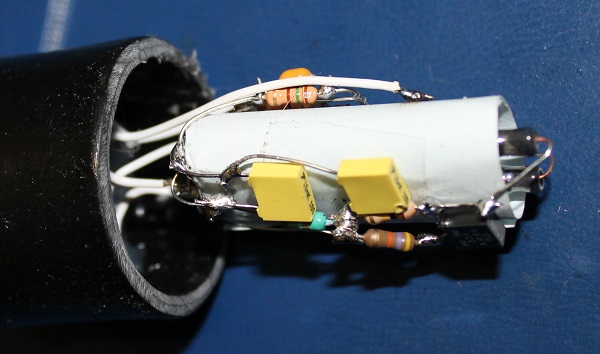

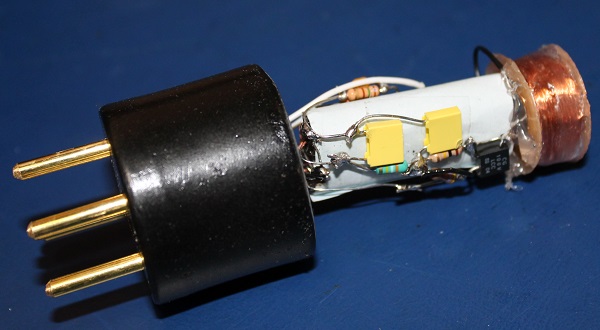

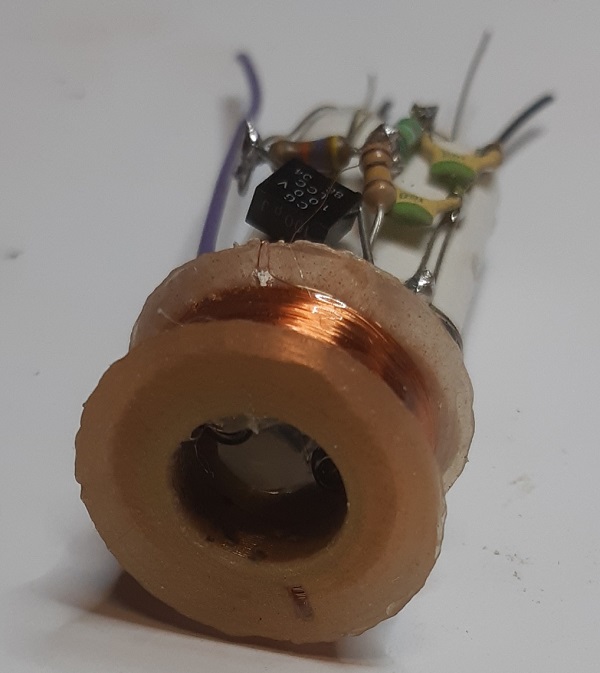

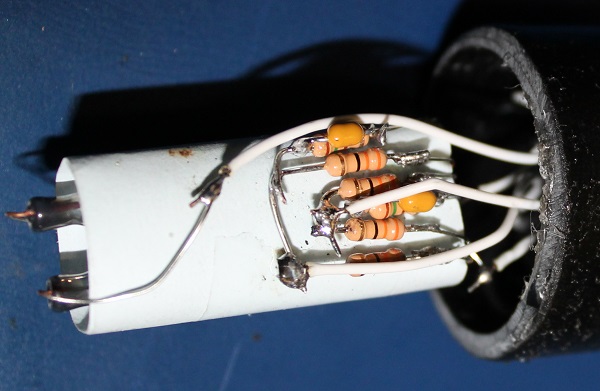

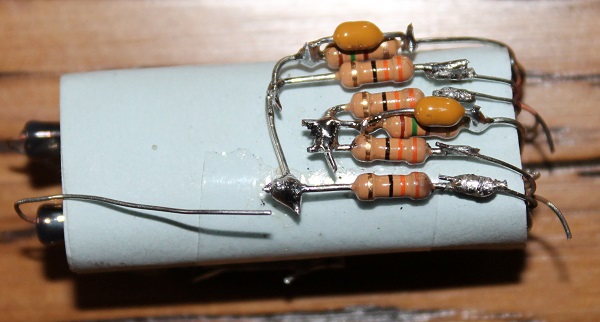

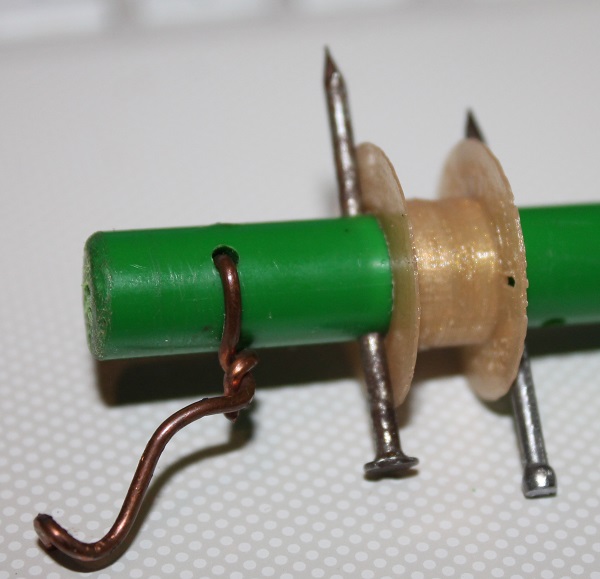

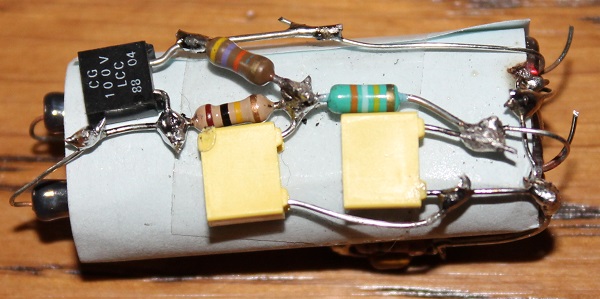

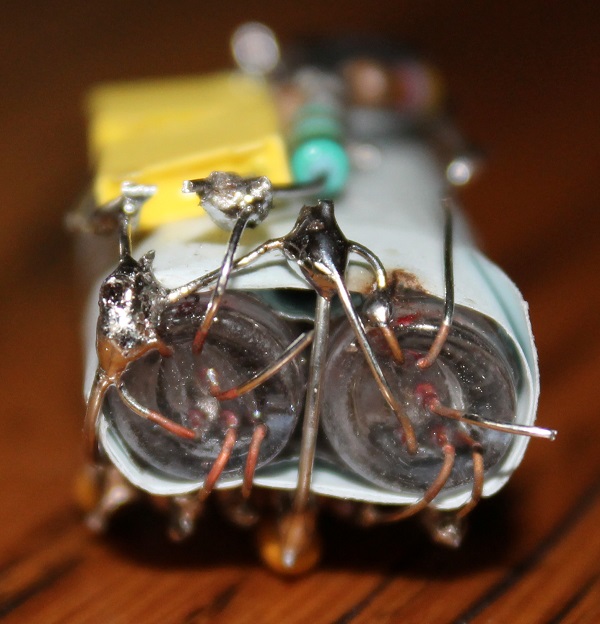

On peut aussi faire le câblage sans circuit imprimé. Les 2 lampes 1SH17b sont attachées ensemble à l'aide d'un alu adhésif, relié à la connexion de masse. Par dessus l'alu, un tour de papier isolant est enroulé et collé, on peut alors câbler les composants : Il faut veiller à bien orienter les lampes pour simplifier le câblage(connexions de filament vers le "haut") Sur la face du haut, on câble le circuit de chauffage Sur la face du bas, on câble le circuit des grilles écran On câble l'anode d'une des lampes sur le condo de 100pF Puis on relie les fils du culot Il faut réaliser la self de choc. Soit on utilise une carcasse en carton mince, soit on l'imprime en 3D : Les 2 parties de la carcasse en PLA installées sur le mandrin de bobinage On peut facilement bobiner 2000 spires de 1/10 émaillé : On soude 2 fils souples de raccordement qu'on colle sur le flanc de la carcasse afin de ne pas casser le fil fin de 1/10 Les 2 fils sont alors connectés au circuit Un test sur le poste outillage pour vérifier le bon fonctionnement, puis on peut coller la self en bout du circuit : L'ersatz est opérationnel On peut le laisser tel quel ou le capoter à l'aide d'une ampoule imprimée également : L'ersatz terminé, collé, marqué, prêt à remplacer une A441N !

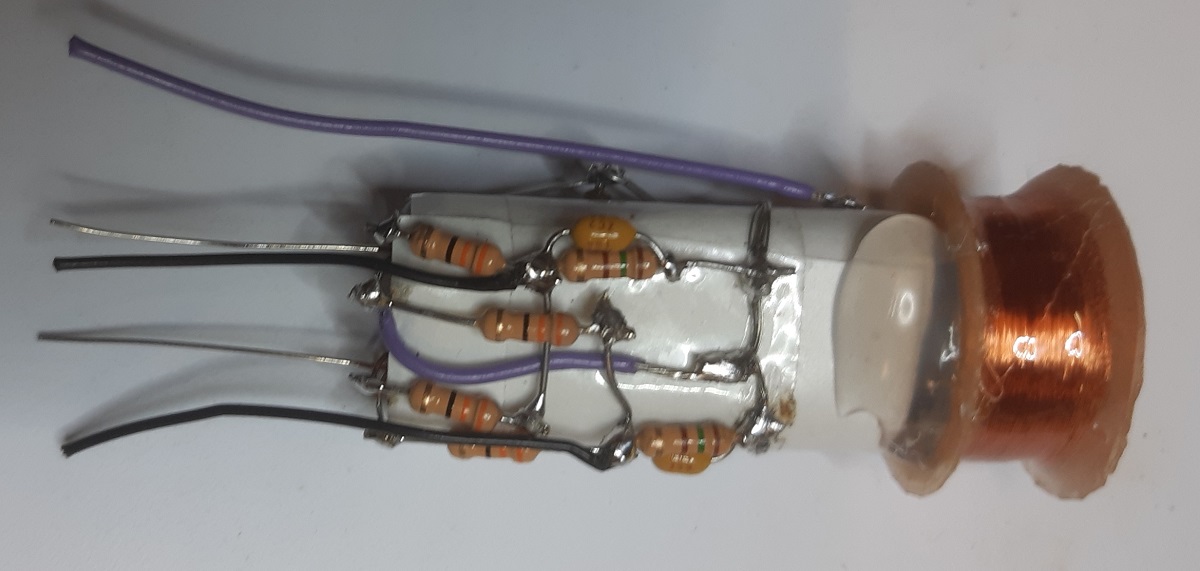

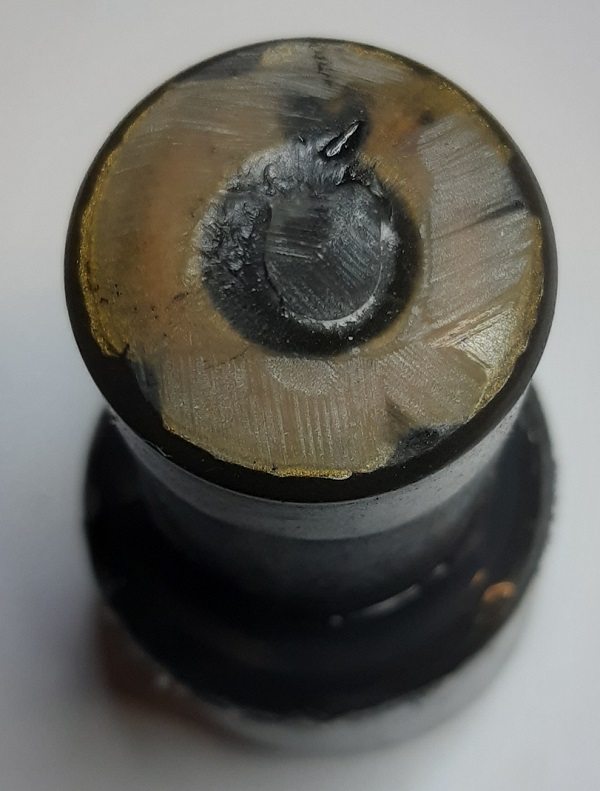

Au lieu d'utiliser une ampoule, on peut aussi mouler l'ensemble dans la résine polyesther, ce qui aura le mérite de protéger le circuit : Câblage des composants (cliquez sur les photos pour les agrandir) La self est collée directement sur les tétons des lampes. Il faut faire quelques crans dans les joues pour que la résine puisse couler facilement (et l'air remonter lors de la coulée dans le moule) Vue du côté des connexions Vue du côté de la self Après vérification du bon fonctionnement sur le poste outillage, on coule la résine. Une fois démoulé, il faut meuler un peu pour que la face soit bien plate. On voit la joue en PLA Collage de la référence et du numéro de l'ersatz L'ersatz vu de profil. La hauteur est nettement diminuée

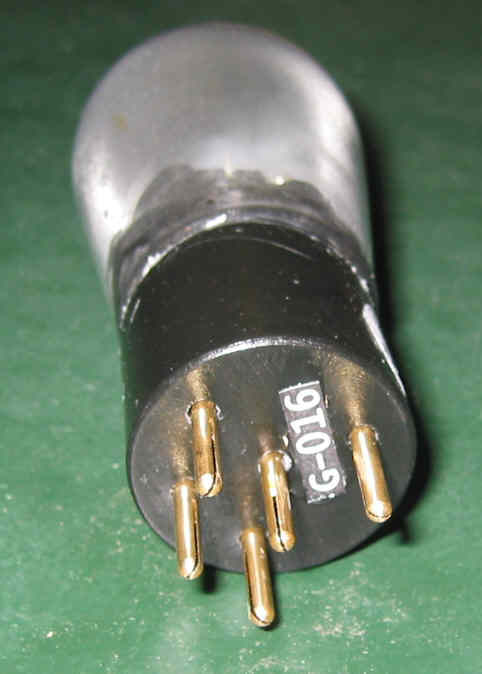

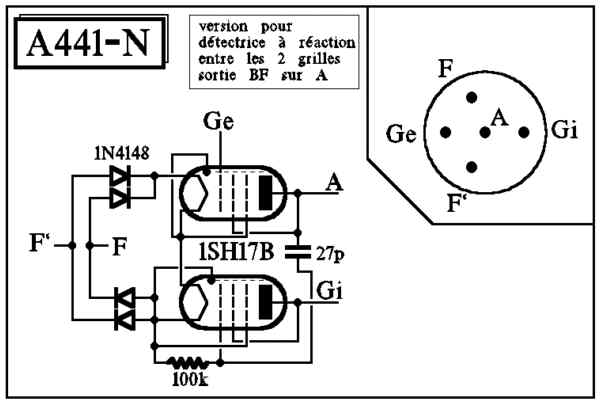

Lampe remplacée : A441N en détectrice à réaction entre les 2 grilles Schéma :2679 Autre appellation : A441-N Immatriculation: G-000 L'immatriculation est la même que pour le type AE52A

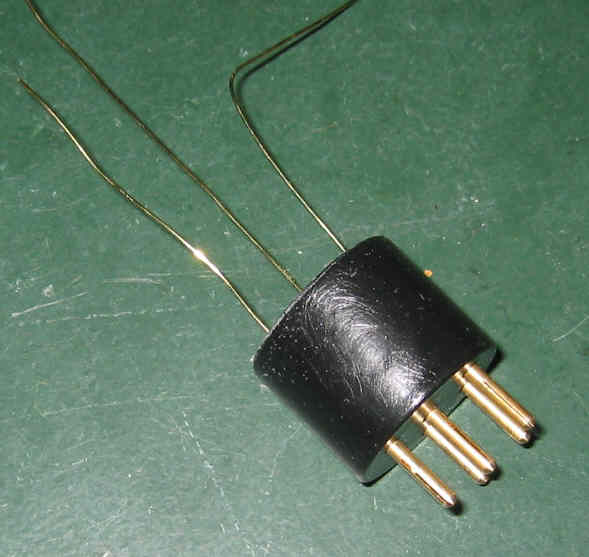

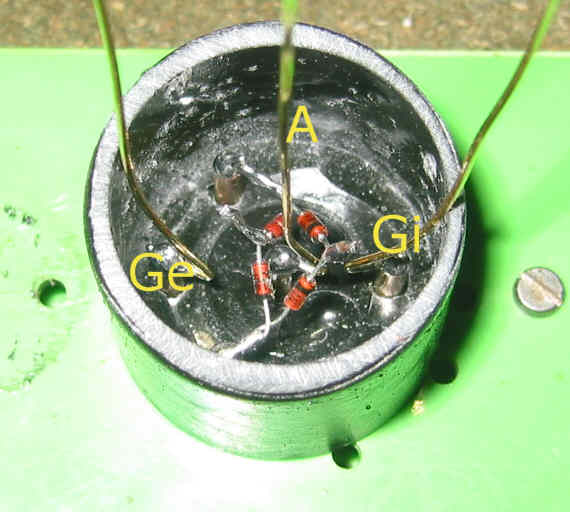

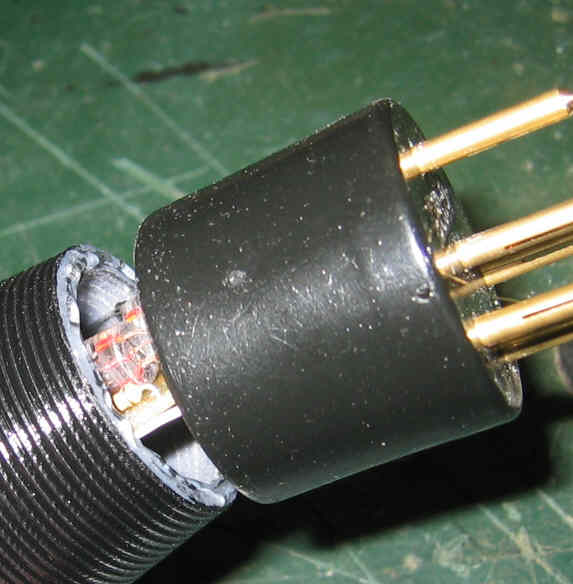

Utiliser le moule bigrille 5 broches européen : Teinter en noir Les broches sont usinées par UND Souder 3 fils de laiton ou cuivre de longueur 10 cm sur les broches A,Gi et Ge Souder un pont de 4 diodes 1N4148 sur les broches filament, puis couler la colle thermo :

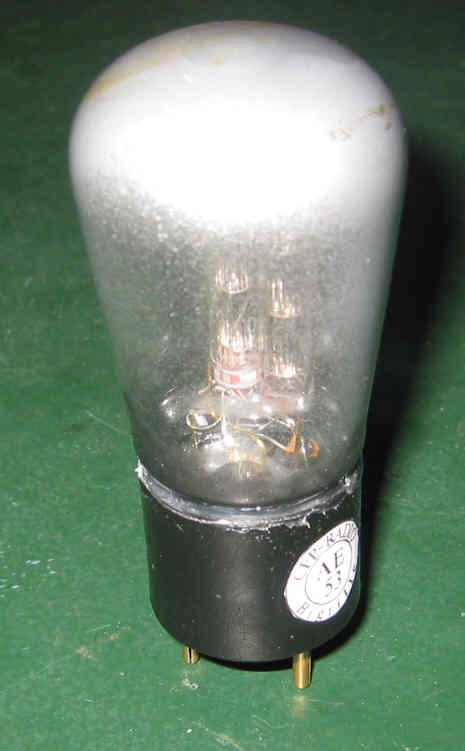

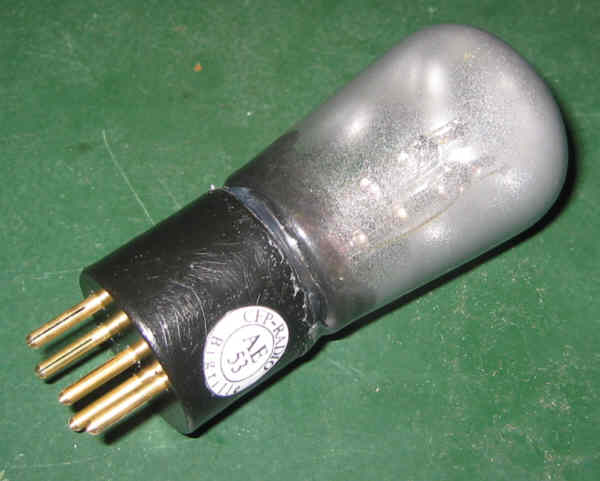

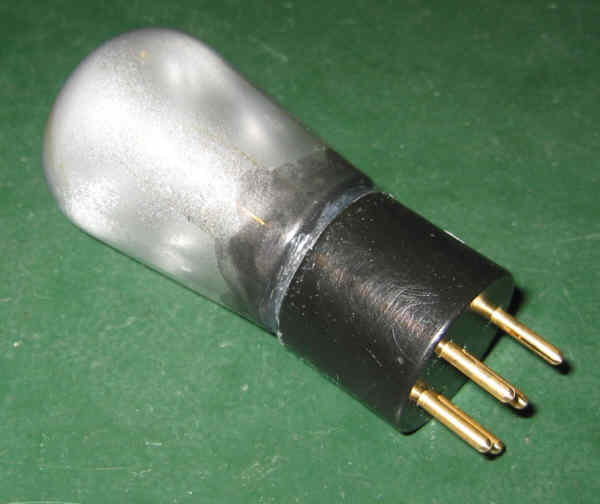

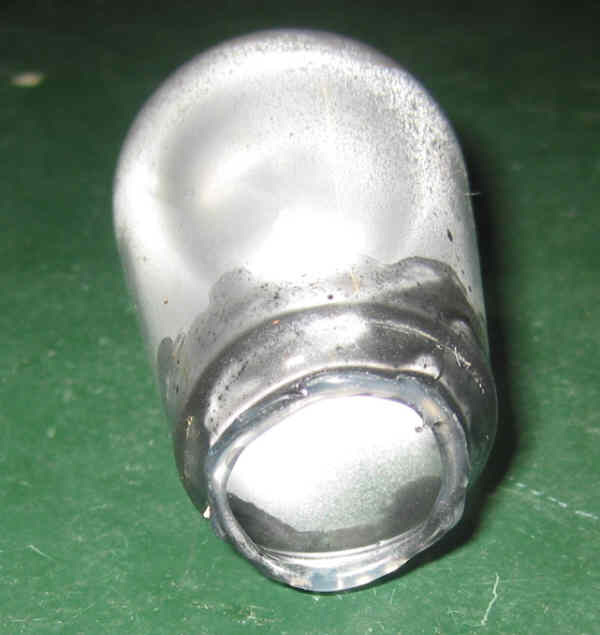

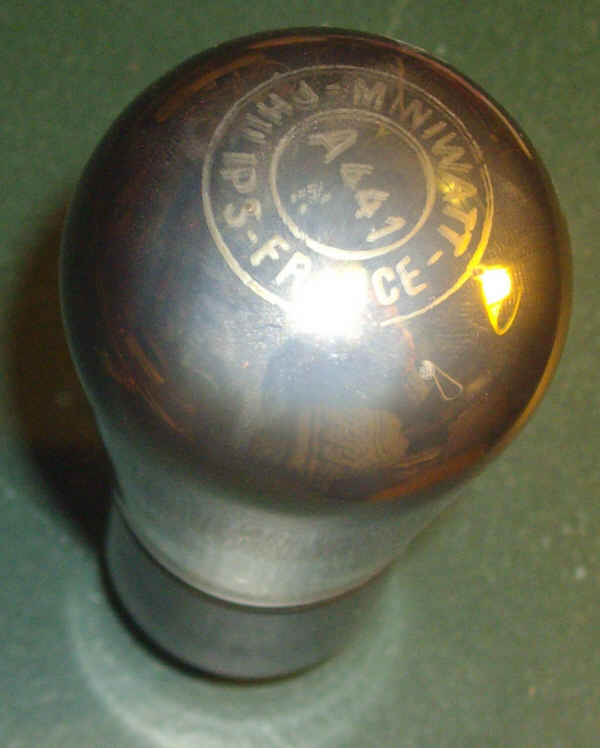

Cet ersatz est équipé d'une vraie ampoule de lampe HS de dimensions : 60 (hauteur au culot) x 45 (diamètre) Meuler le pied pour pouvoir le découper de l'ampoule. Retirer l'ensemble des électrodes. En haut de l'ampoule, bomber très légèrement en argent brillant, puis à l'aide d'un petit pinceau, peindre le pied très légèrement de façon à laisser transparente la plus grande partie du verre : Enduire le bord inférieur de colle thermo pour éviter les fêlures.

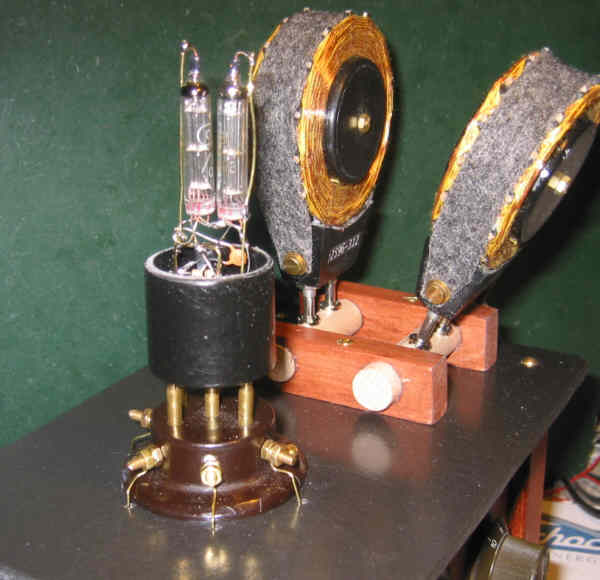

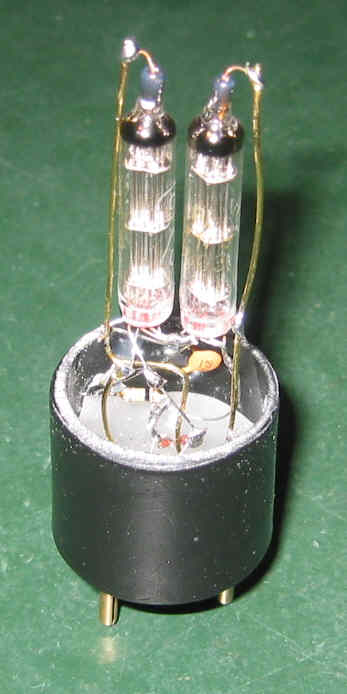

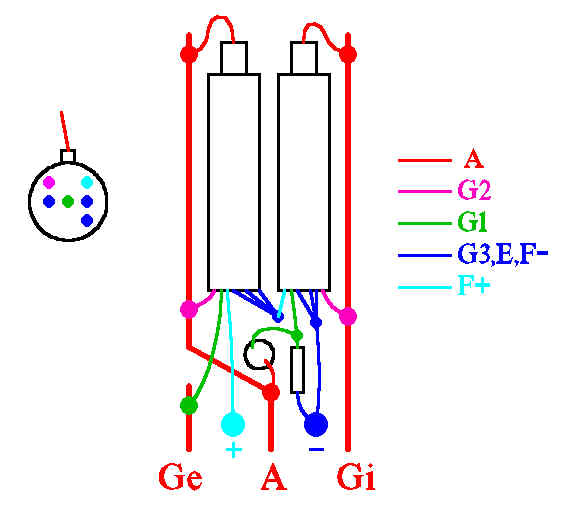

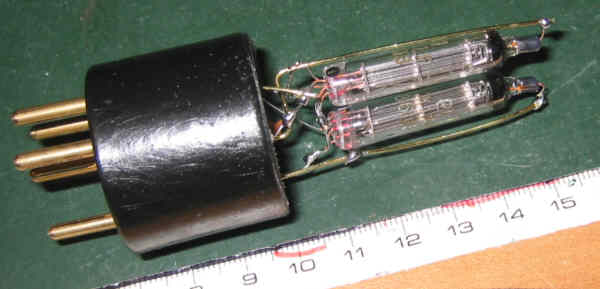

Lampes utilisées : 2 x 1SH17b (subminiatures russes) Câbler en l'air entre les fils de laiton, les 2 lampes conformément au schéma et en suivant ce plan : Respecter la hauteur totale :

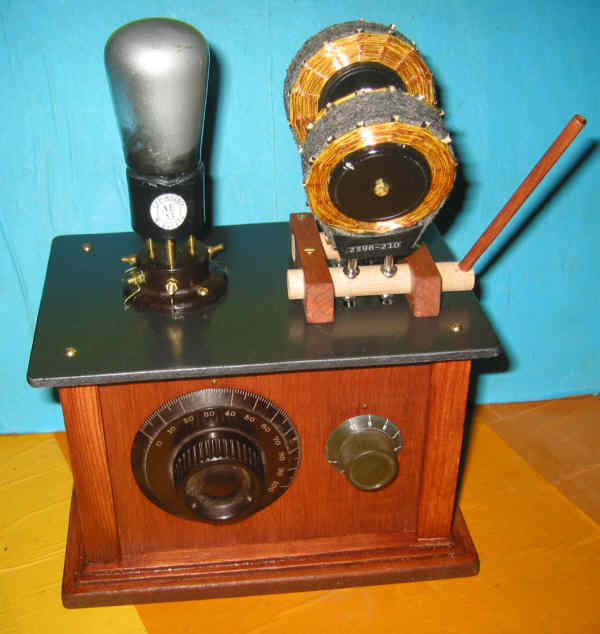

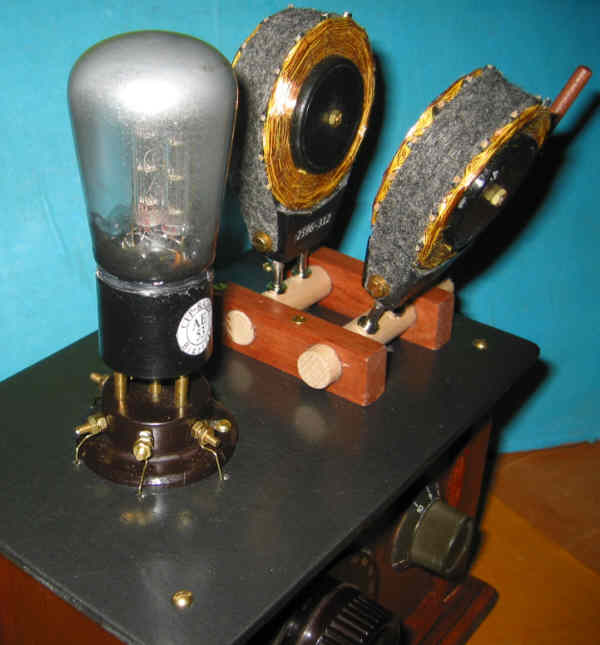

Installer l'ersatz sur le poste Monolampe type 2678 Vérifier le bon fonctionnement, en particulier le bon accrochage de la réaction.
Coiffer le circuit de l'ampoule préparée; coller le joint Coller l'étiquette de référence: Coller l'étiquette de numérotation : et vérifier de nouveau le fonctionnement sur le poste outillage :
