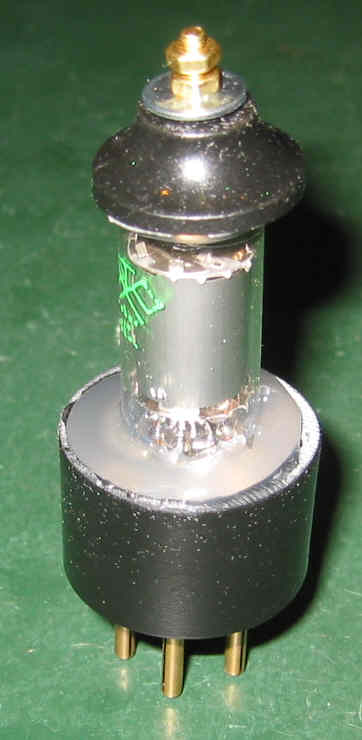

Fabrication de l'ersatz AF51 - version B442-A





1. Caractéristiques de l'ersatz

Lampe remplacée : B442

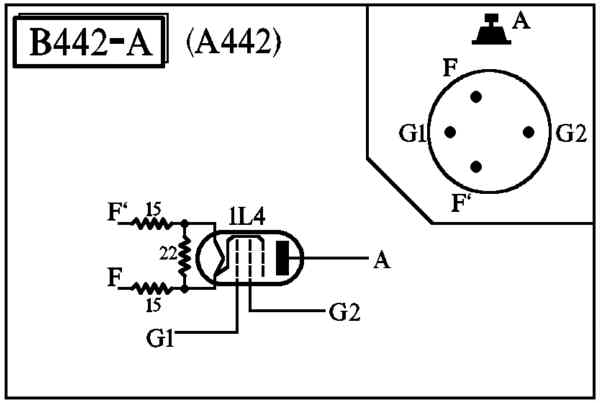

Schéma :2007-A


Autre appellation : B442-A
Immatriculation: 8-000



2. Culot

Culot européen 4 broches + cabochon pour l'anode
Les broches sont usinées par UND




3. Câblage de la lampe

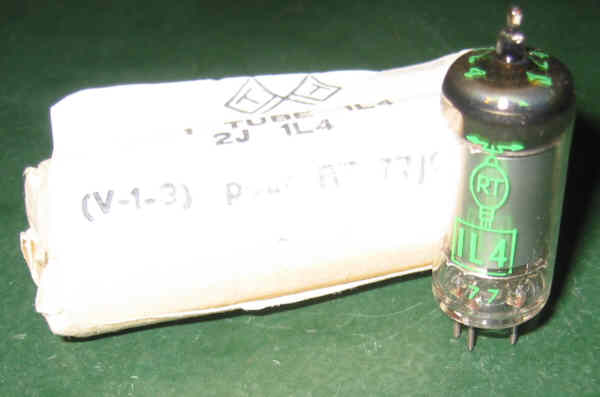

Lampe utilisée : 1L4

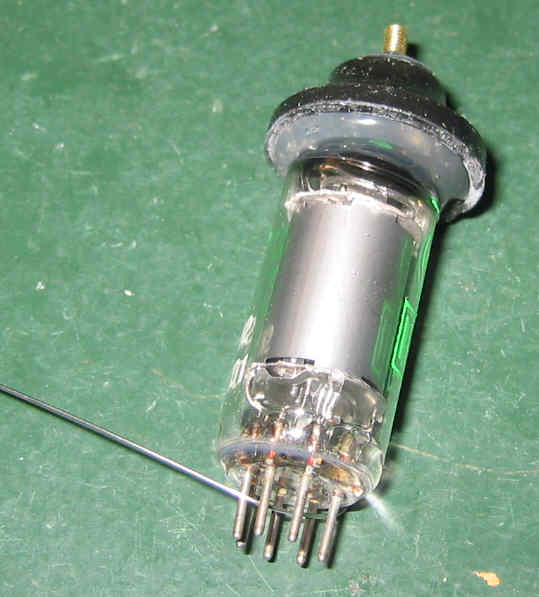

Souder un fil sur le boulon du cabochon et coller celui-ci en haut de la lampe :

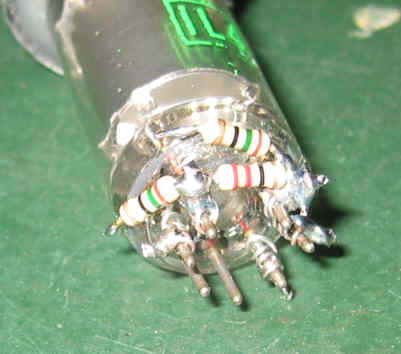

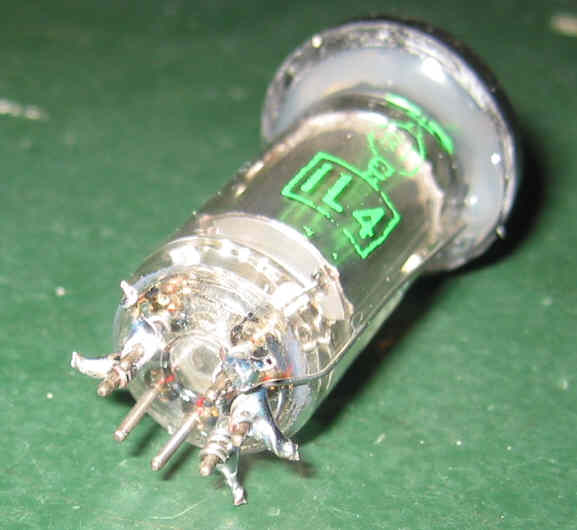

faire 5 boudinettes, câbler selon schéma :



Couper les 4 fils du culot à 15 mm environ du bord :


raccorder au culot :




4. Vérification de fonctionnement

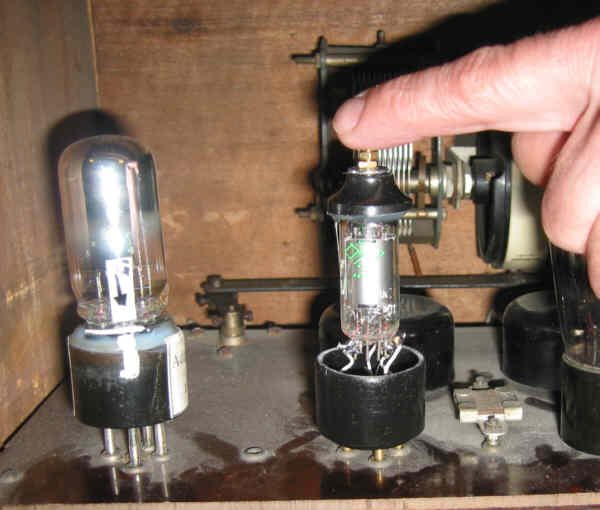

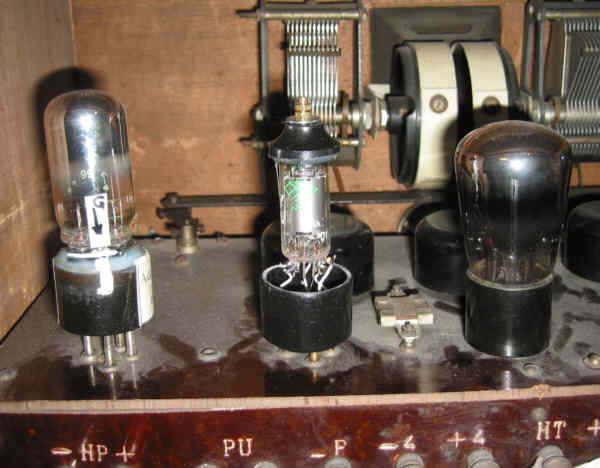

Installer l'ersatz sur le poste DESMET 5A en détectrice



et vérifier le bon fonctionnement en particulier en touchant l'anode, on doit entendre un ronflement :




5. Finitions

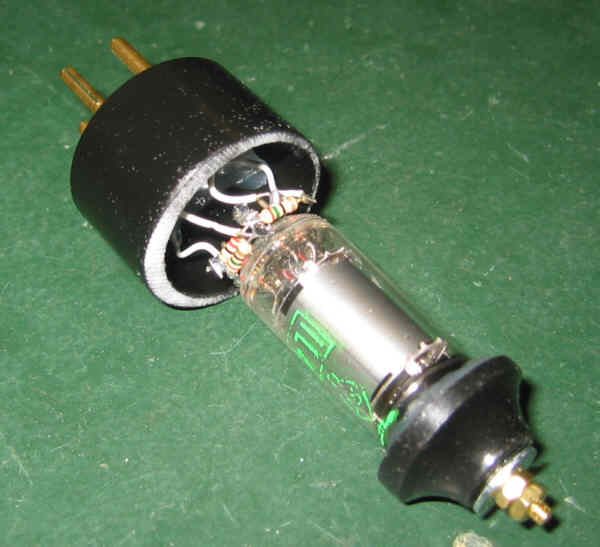

Insérer la lampe dans le culot en positionnant les fils de façon à ce qu'ils tournent tous dans le même sens.

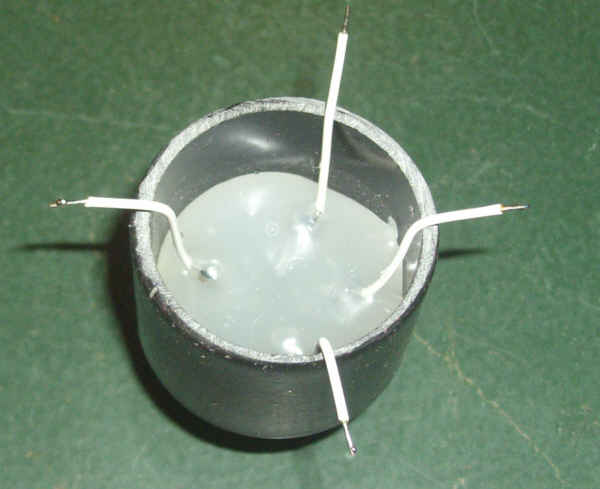

Vérifier une seconde fois le fonctionnement sur poste outillage, puis couler un cordon de colle en haut du culot :

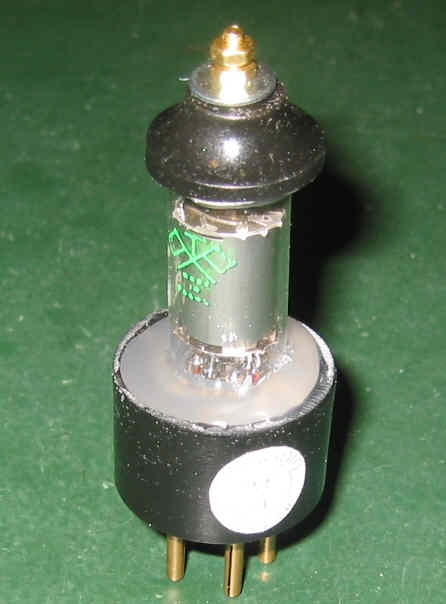

Coller l'étiquette d'identification :

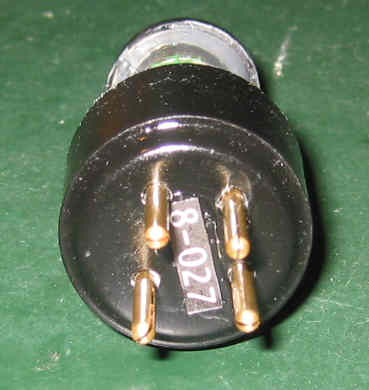

Coller l'étiquette de numérotation :
