Lampes remplacées : E452T, E446 (et E442)
Deux versions sont possibles.

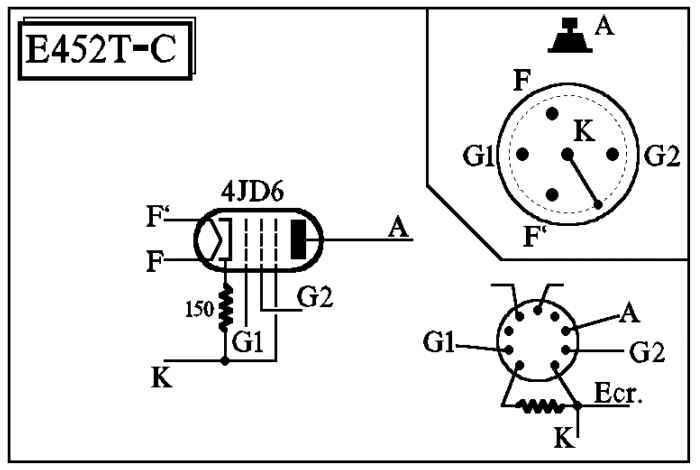

E452T-C : Schéma :2594

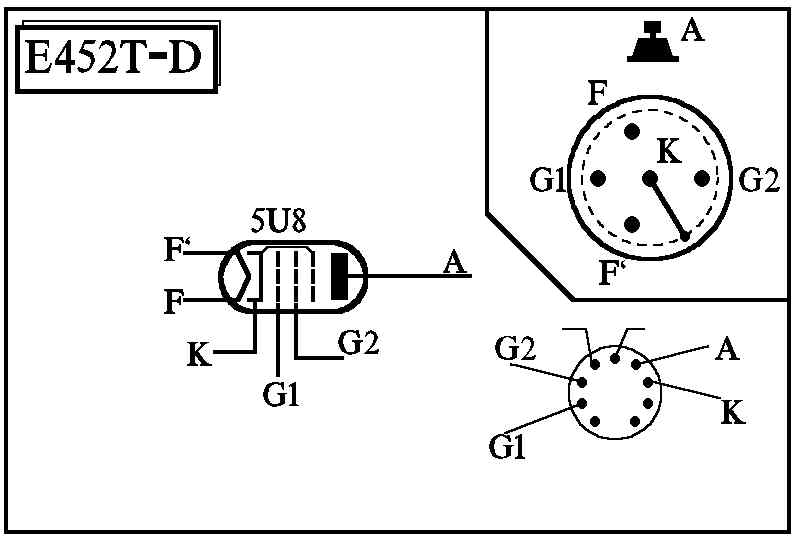

E452T-D : Schéma :2752-3

Le blindage est une feuille d'alu enroulée autour de la lampe; il est connecté intérieurement à la cathode K
Cet ersatz est à pente variable sur une faible plage, mais il peut être utilisé en pente fixe, à la place de la AF55 pour remplacer la E442
Autre appellation : E452T-C ou -D
Immatriculation: C-000

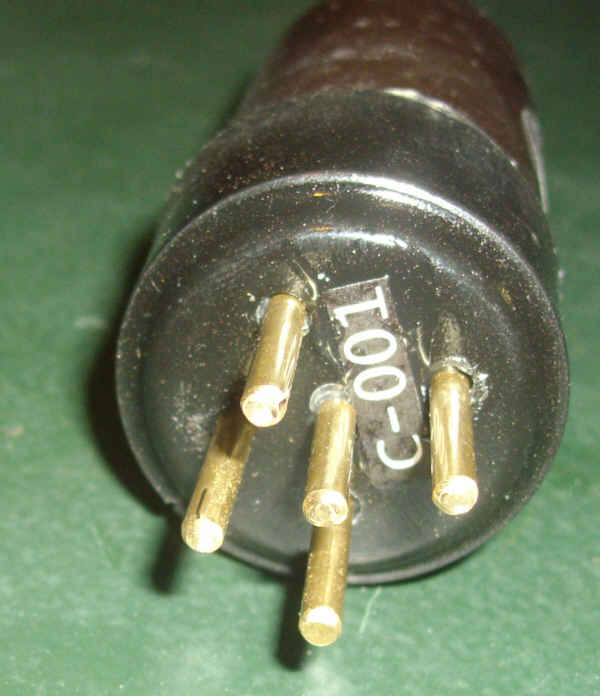

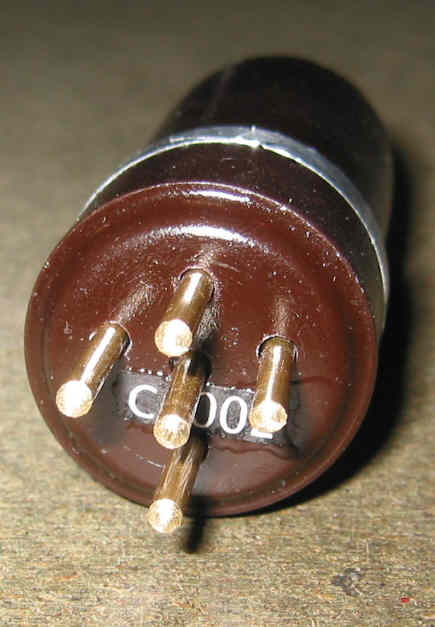

Culot européen 5 broches
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

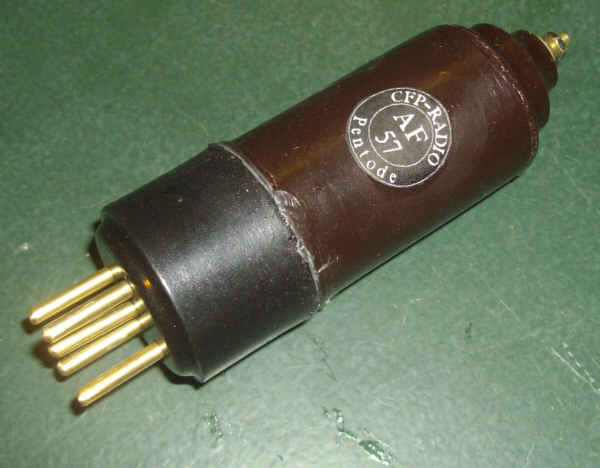

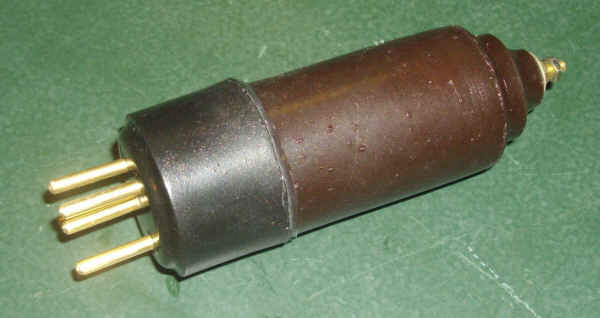

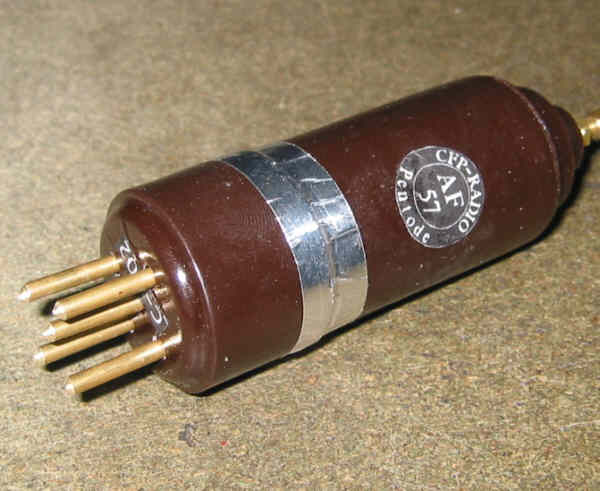

- Version de base (AF57): l'ampoule est un tube cylindrique de 50 mm de haut, terminé par une embase de connexion supérieure de lampe ancienne
Donc il n'existe pas de version "nue" avec lampe apparente (car elle est miniature et il faudrait une embase supérieure)
Quantité de résine teintée rouge-noire (1 goutte rouge, 1/2 goutte noire) : 4 cl (6 mm de hauteur dans le pot)
Quantité de catalyseur : 1,5 ml
Avec ces quantités, on prépare une ampoule et 1 culot européen

Utiliser le moule spécial ainsi que le contre-moule servant aussi aux bobines BA5
Souder un fil de cuivre 8/10 longueur 110 mm sur la tête d'une vis M3x30 en laiton


Introduire le fil dans l'axe du contre-moule, jusqu'à ce que la vis soit en butée



Introduire la vis dans le trou central du moule préalablement plié sur lui-même



Redéplier le moule, et pousser la vis de façon à ce que le contre-moule dépasse de 32-33 mm (surtout ne pas tirer le contre-moule, il faut que la vis soit toujours à son contact !)


La vis doit dépasser de 9 mm environ :


Poser l'ensemble sur une cale comportant un trou de manière à ce que la ne porte pas
Suspendre le contre-moule avec un support réglable; vérifier le centrage dans le moule, couler la résine (égaliser autour du contre-moule pour avoir au final la même épaisseur partout)



Démouler en enlevant d'abord le contre-moule, puis en pliant le moule sur lui-même


Installer une rondelle et deux écrous M3 laiton sur la vis de l'ampoule; serrer le premier.

- Version AF57AG: l'ampoule a une forme de poire comme les lampes européennes et est peinte en or.
Quantité de résine (non teintée puisqu'elle est peinte ensuite): 7 cl (11 mm de hauteur dans le pot)
Quantité de catalyseur : 2,5 ml
Utiliser ce moule :


Percer en haut un trou diamètre 4 :


Peindre l'ampoule teinte or.

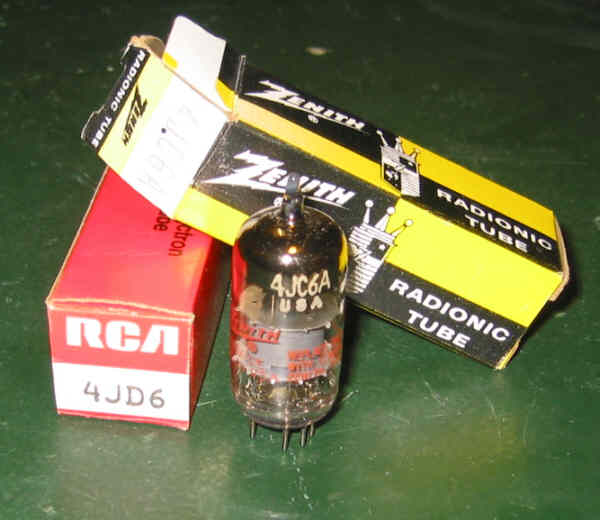

Lampe utilisée : 4JC6A ou 4JD6 (version -C)

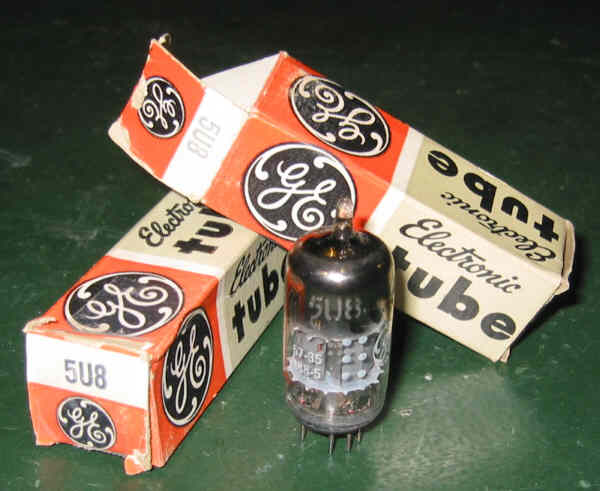

Lampe utilisée : 5U8 (XCF82) (version -D)

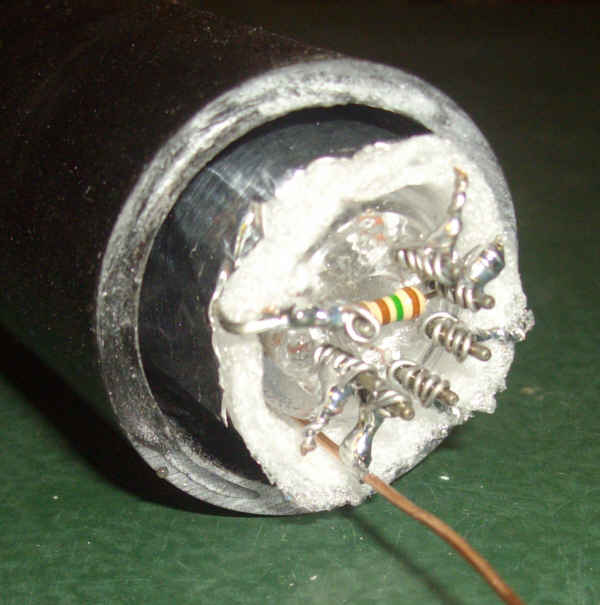

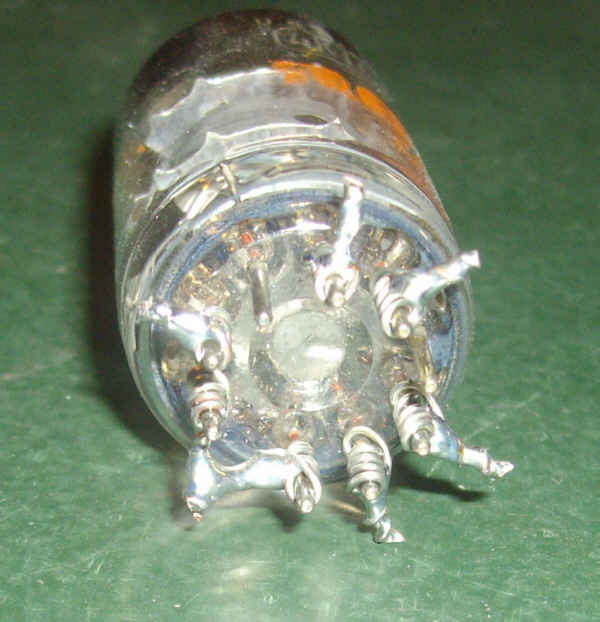

faire des boudinettes, câbler selon schéma :


Version AF57AG seulement : souder un fil sur une vis laiton M3x30, et boulonner dans le trou de l'ampoule.

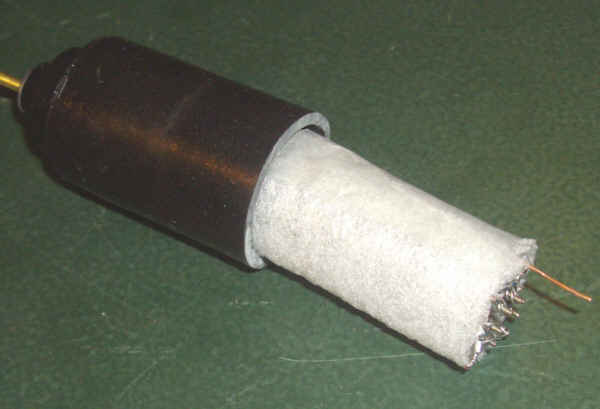

Envelopper la lampe de 2 tours de mousse, en insérant le fil de l'anode :


souder un fil souple multibrins sur la broche G3 et découper un rectangle d'alu adhésif 90 x 40 mm:

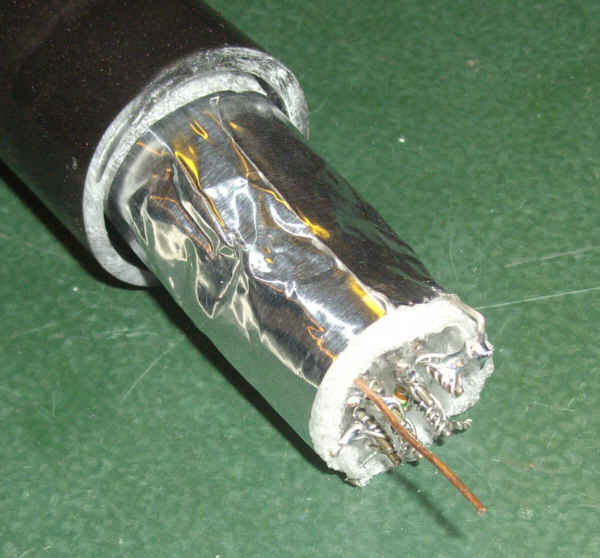

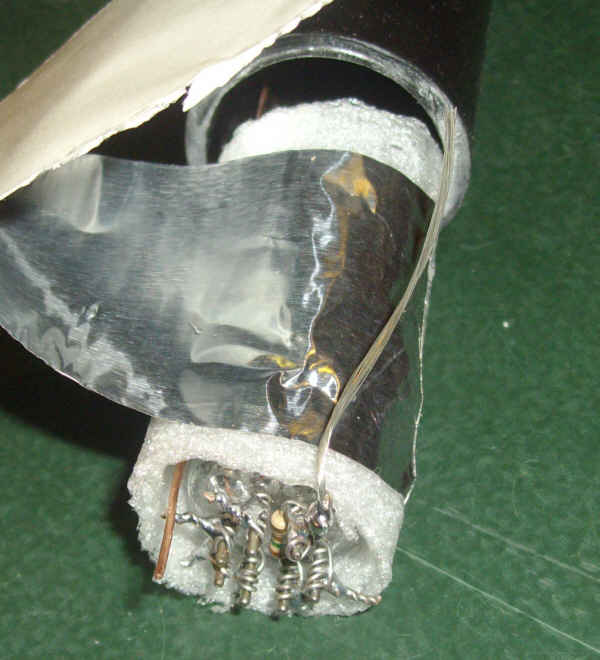

coller l'alu sur un tour en prenant en sandwich le fil multibrin dénudé et en s'assurant qu'il ne touche pas le fil d'anode:

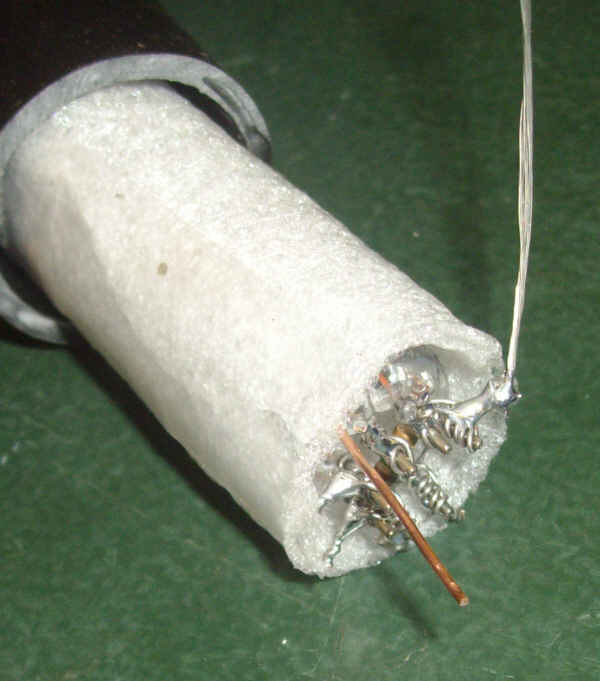

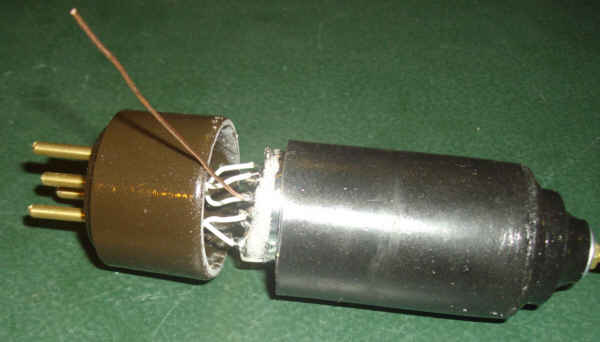

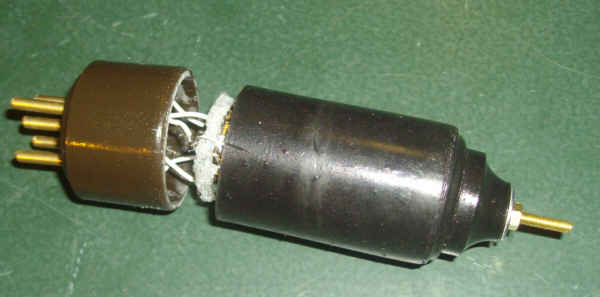

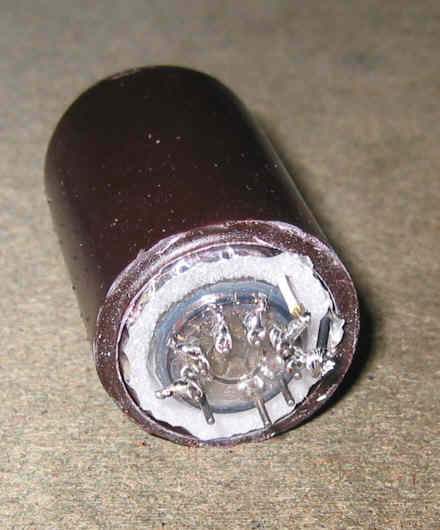

coiffer la lampe par l'ampoule, en tirant le fil doucement pour qu'il glisse sous la mousse, et le souder provisoirement -sans le raccourcir- sur la boudinette d'anode :

version -C


version -D

Raccorder le culot :

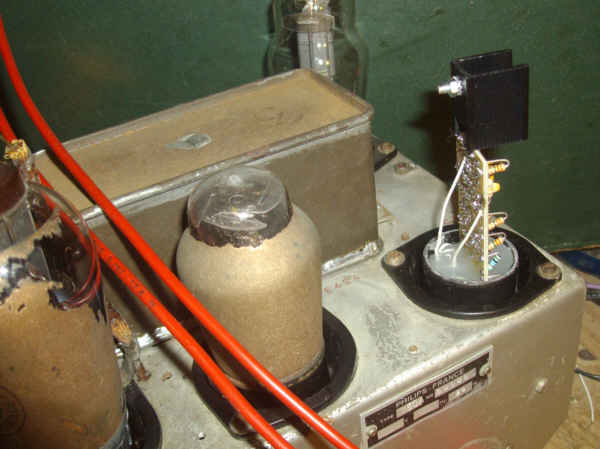

Installer l'ersatz sur le châssis PHILIPS 830A en HF#1, à la place de la E452T

(installer une AL56 en pentode finale pour consommer suffisament et obtenir une polarisation suffisante sur la la HF#1)

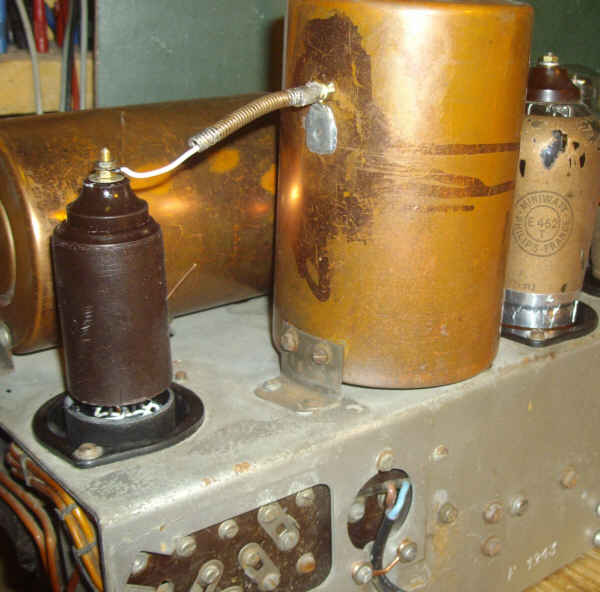

Vérifier le bon fonctionnement (attention au fil de cuivre relié à l'anode !)
En particulier, le réglage de volume du récepteur doit être correct : au minimum, le volume doit être nul, l'écoute confortable étant obtenue à mi-course sur France Inter GO, bonne antenne.

Raccourcir le fil d'anode


Coller le culot et l'ampoule à leur jonction :


Coller l'étiquette référence :



coller l'étiquette de numérotation :



vérifier une dernière fois le fonctionnement sur poste outillage
