Fabrication de l'ersatz AF58 - version E455-C





1. Caractéristiques de l'ersatz

Lampes remplacées : E455, E445, E447

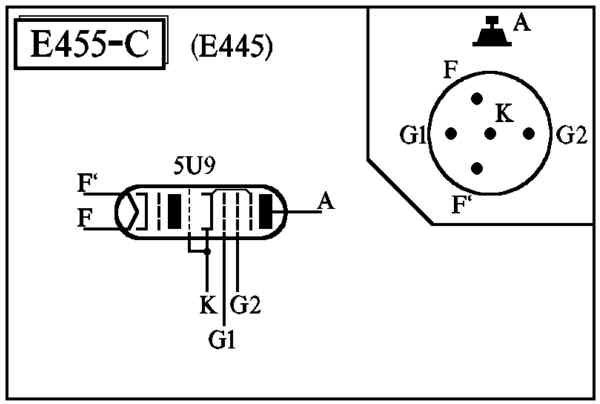

Schéma :2770


Cet ersatz est à pente variable, sur une grande plage de tension de grille
Autre appellation : E455-C
Immatriculation: D-000



2. Culot

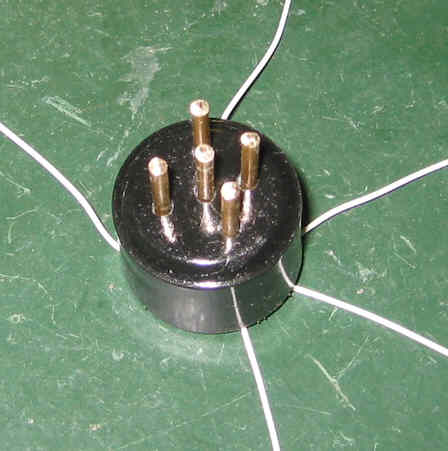

Culot européen 5 broches
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout





3. connexion d'anode

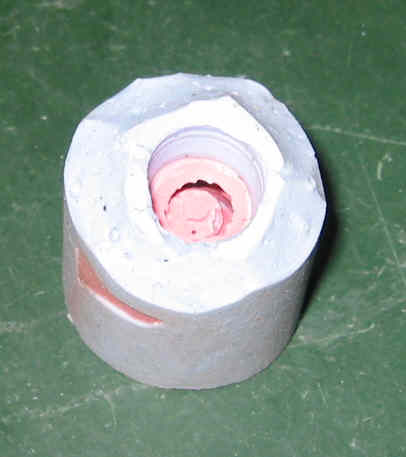

Cette version ne comporte pas d'ampoule en résine car la lampe utilisée est blindée à l'intérieur; il faut donc réaliser un support de connexion supérieure à l'aide de ce moule :

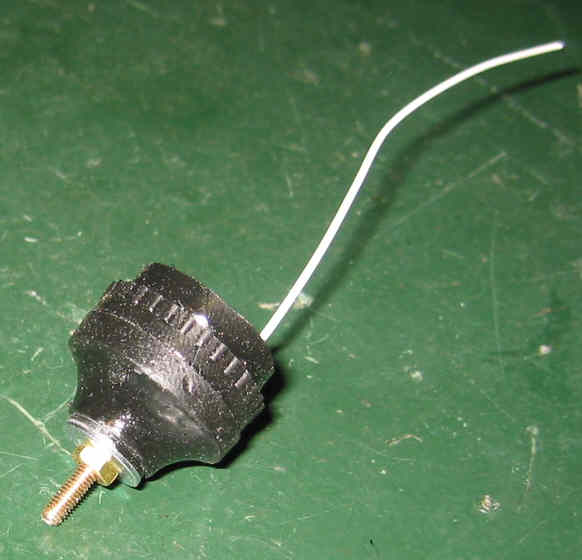

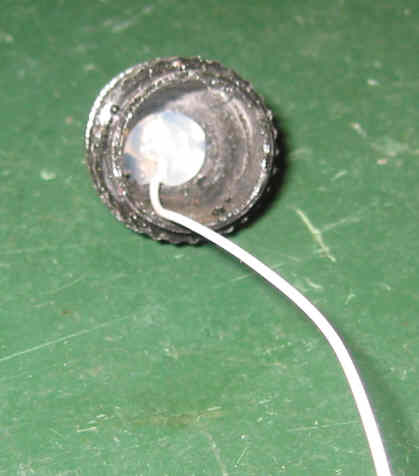

La connexion est une vis M3x20 boulonnée à l'aide d'un écrou, d'une rondelle sur laquelle on soude un fil qu'on noie dans la colle :




4. Câblage de la lampe

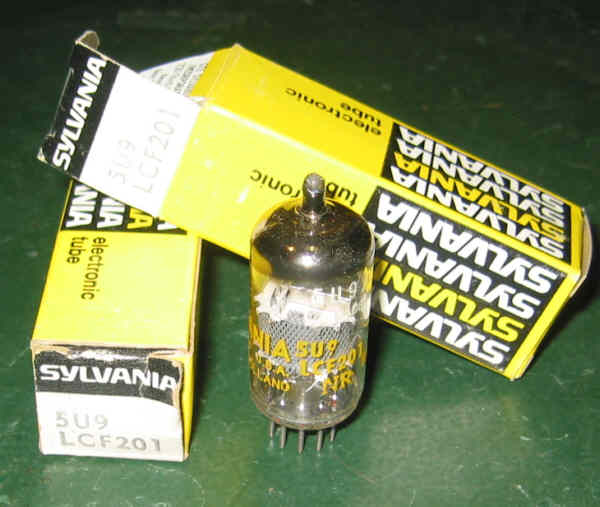

Lampe utilisée : 5U9 / LCF201

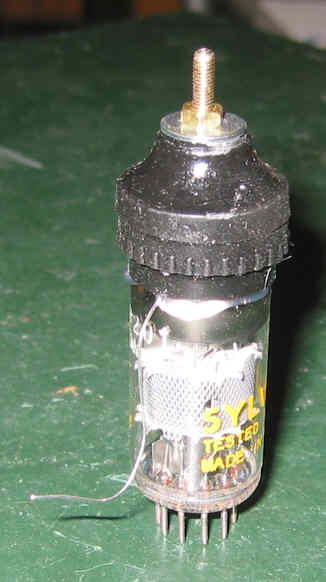

Coller le support de connexion d'anode sur le haut de la lampe en orientant la lampe de façon à ce que la broche d'anode soit en face du fil :

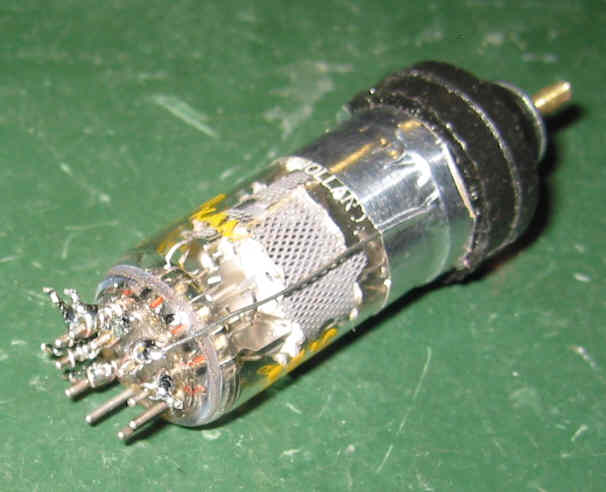

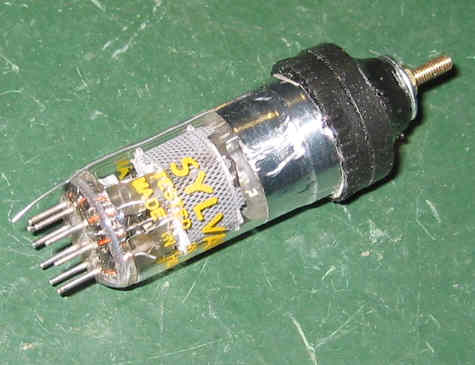

Coller un tour d'alu adhésif de 10 mm de large, à cheval avec la lampe et le support :

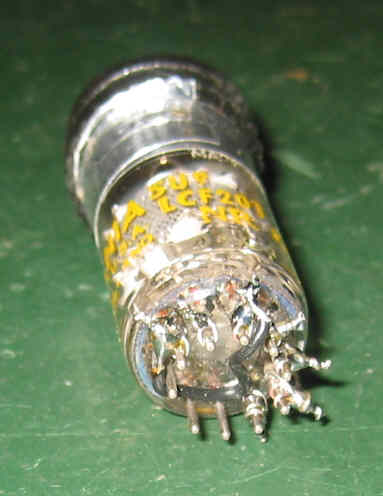

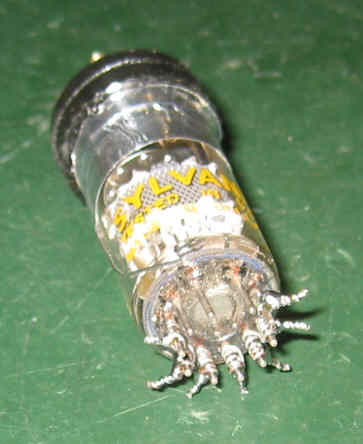

faire 7 boudinettes :


souder le fil d'anode :


relier par un fil souple la broche 2 (K) et la broche 4 (blindage interne):

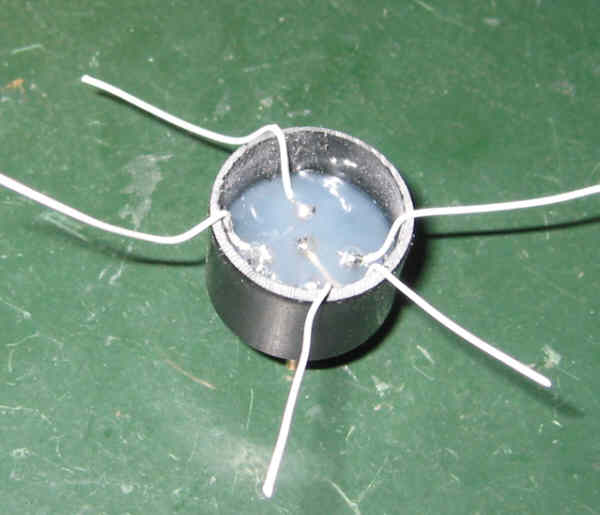

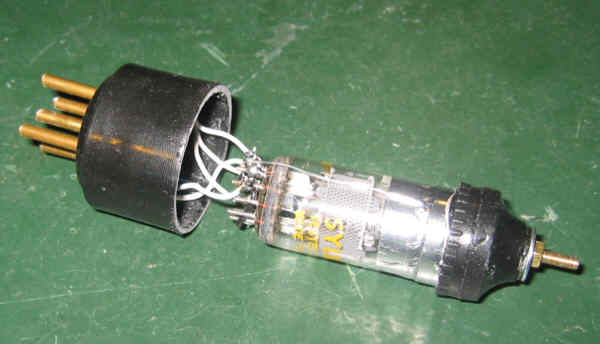

Raccorder le culot :




5. Vérification de fonctionnement

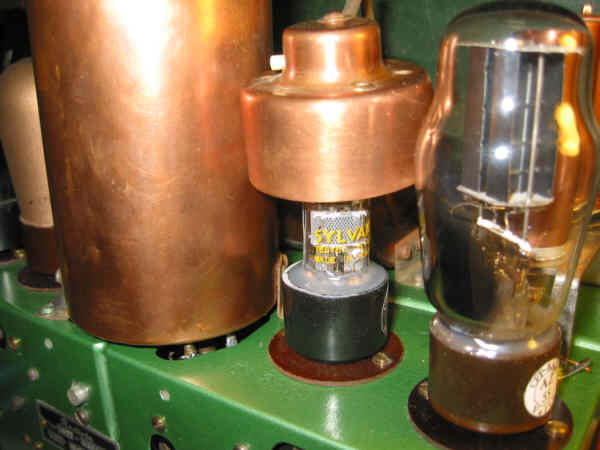

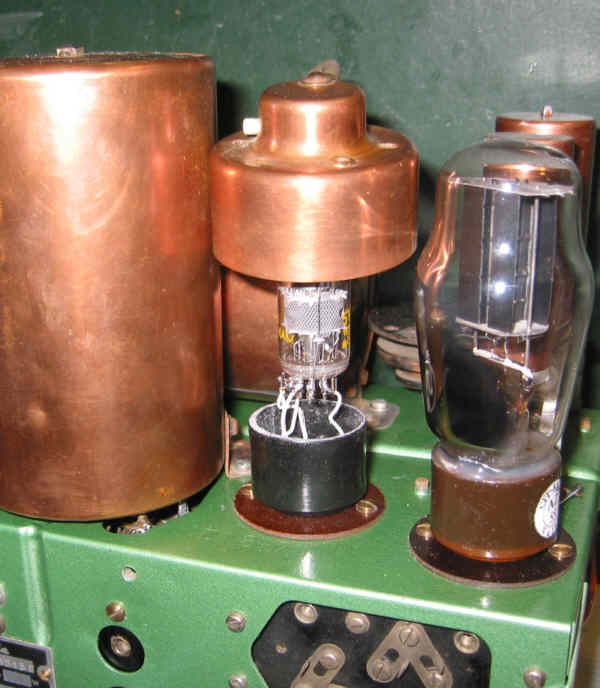

Installer l'ersatz sur le châssis RADIOLA 427 en HF#1, à la place de la E455

(installer une AL56 en pentode finale pour consommer suffisament et obtenir une polarisation suffisante sur la HF#1 si la pentode C443 est faible)
Vérifier le bon fonctionnement; en particulier, le réglage de volume du récepteur doit être correct : au minimum, le volume doit être nul, l'écoute confortable étant obtenue à mi-course sur France Inter GO, bonne antenne.



6. Finitions

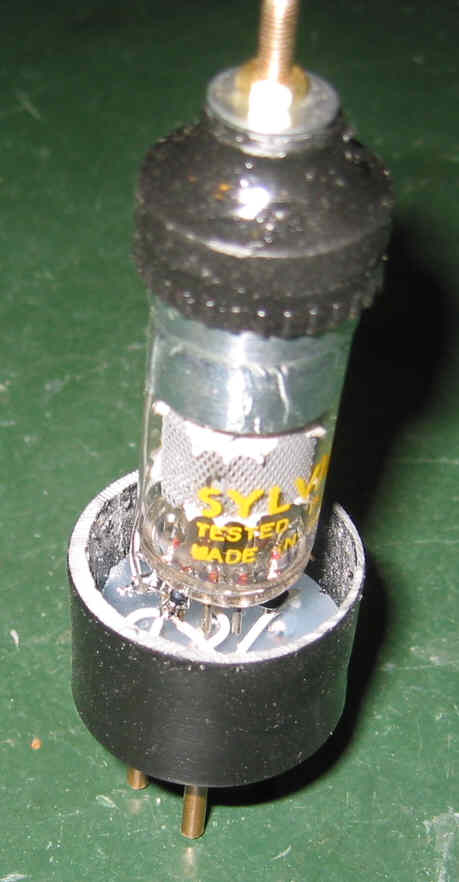

Descendre la lampe dans le culot au maximum en veillant à ne pas provoquer de CC entre les boudinettes :

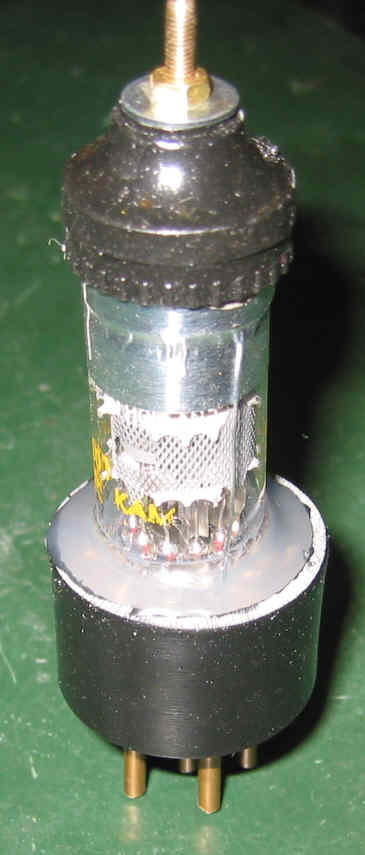

coller la lampe au culot en remplissant l'espace de colle thermo :

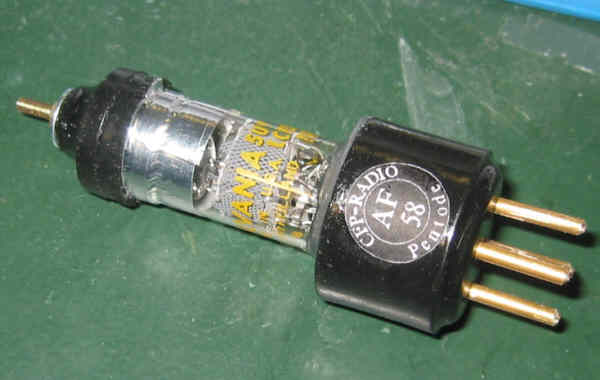

Coller l'étiquette référence :

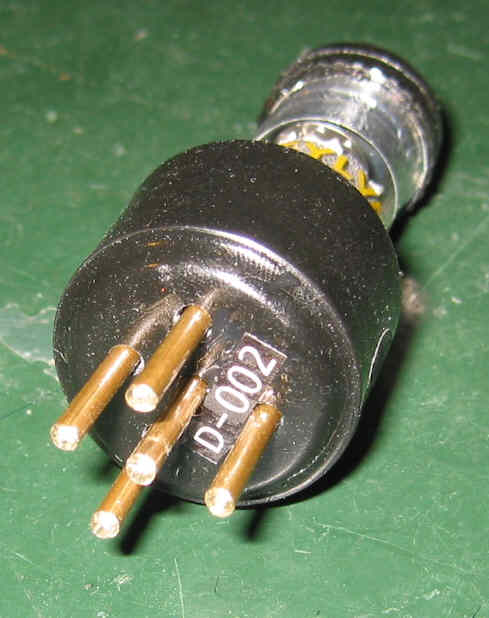

coller l'étiquette de numérotation :


vérifier une dernière fois le fonctionnement sur poste outillage


Cette version remplace la version E445-B qui présentait un accrochage lorsqu'on poussait le volume. Cette nouvelle version n'a plus ce défaut.
