Lampe remplacée :
AL2

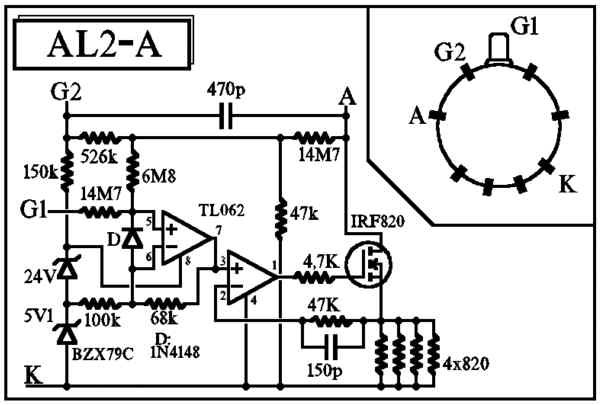

Schéma :2810

(Version solid state à semi-conducteurs)

Immatriculation: --000 (générique ersatz spécifique)

Cet ersatz utilise le schéma universel 2219/2065B paramétrable selon les caractéristiques linéarisées désirées.

Récupérer un culot sur une lampe Transcontinentale HS.

Cet ersatz utilise le circuit imprimé 2219 (2065 modifié B) universel ou un câblage volant sur rectangle de carton.

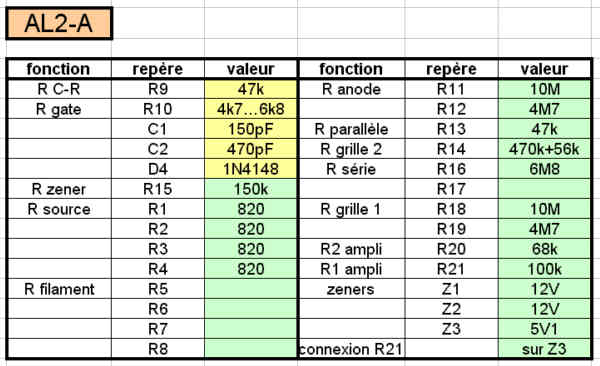

Voici la nomenclature (en jaune, composants communs, quelque soit l'ersatz; en vert, composants paramétrables, spécifiques de l'ersatz):

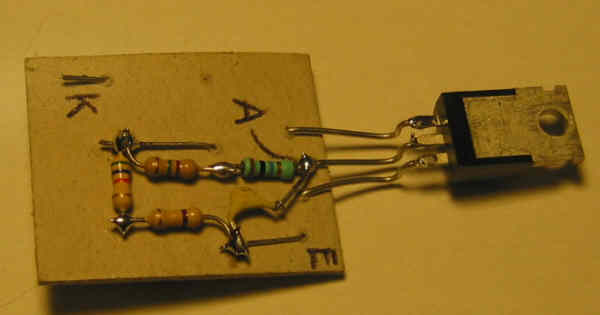

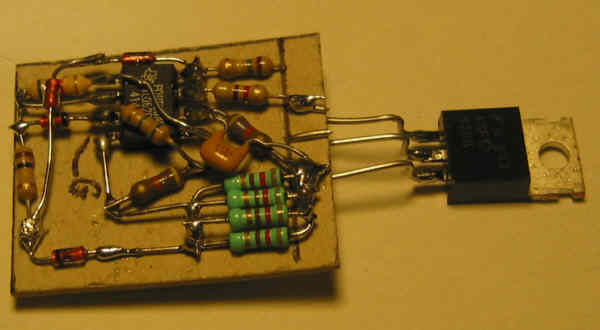

Circuit câblé sur carton :

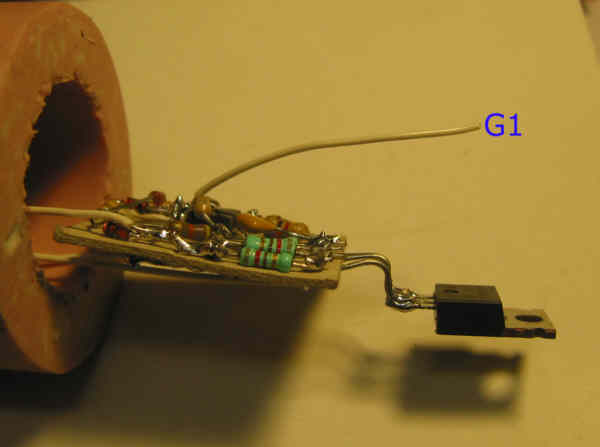

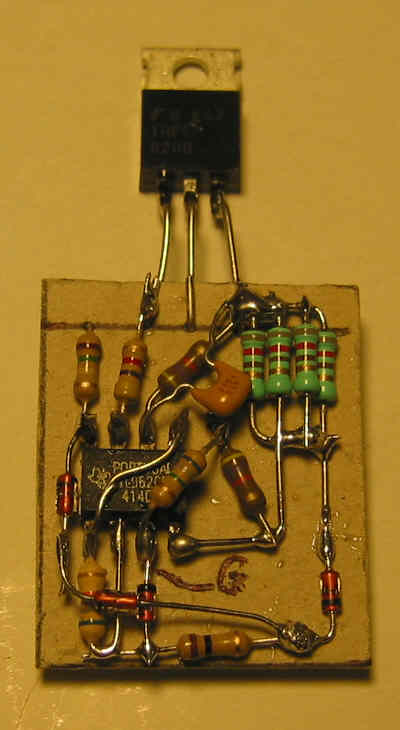

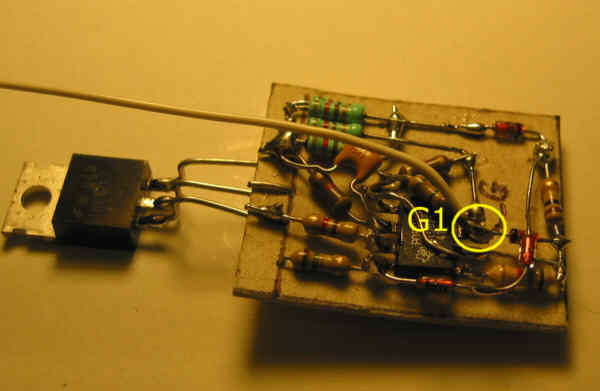

Le fil de grille 1 est soudé sur le circuit et orienté vers l'IRF820 :

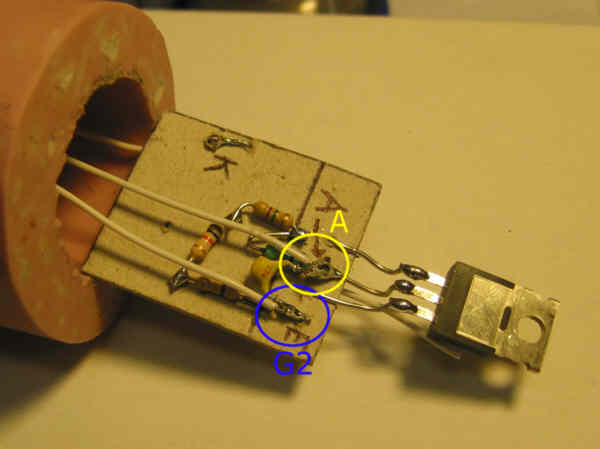

Puis les 3 autres fils sont insérés dans le moule spécial et raccordés au circuit :




Positions des fils au travers du fond du moule :

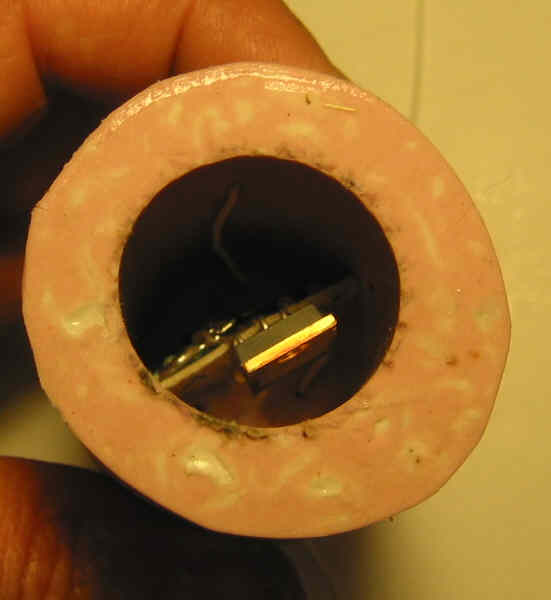

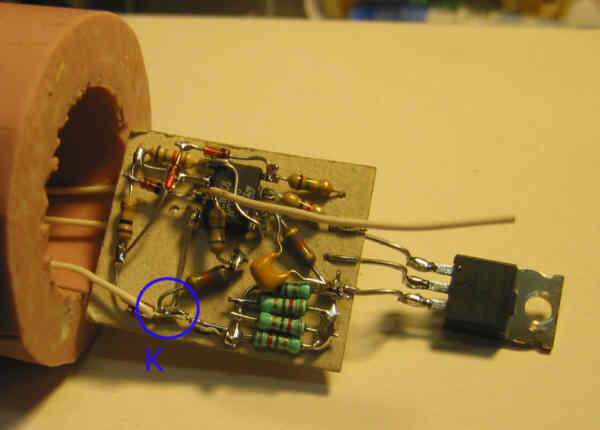

Les fils sont tirés afin de descendre le circuit tout au fond du moule :


Puis la résine est coulée, juste pour recouvrir le bord supérieur du carton.

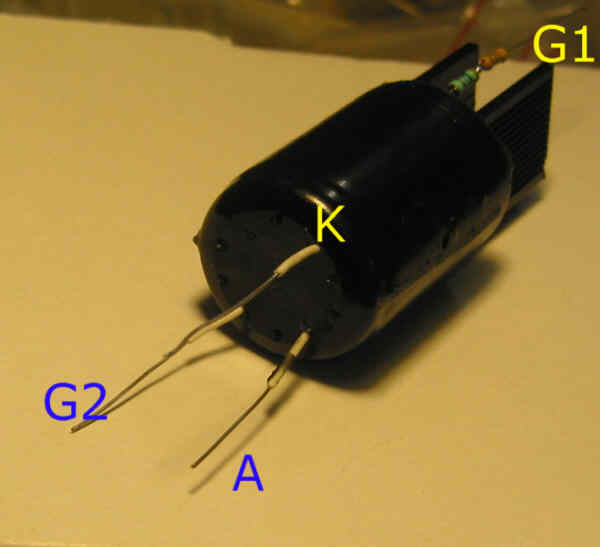

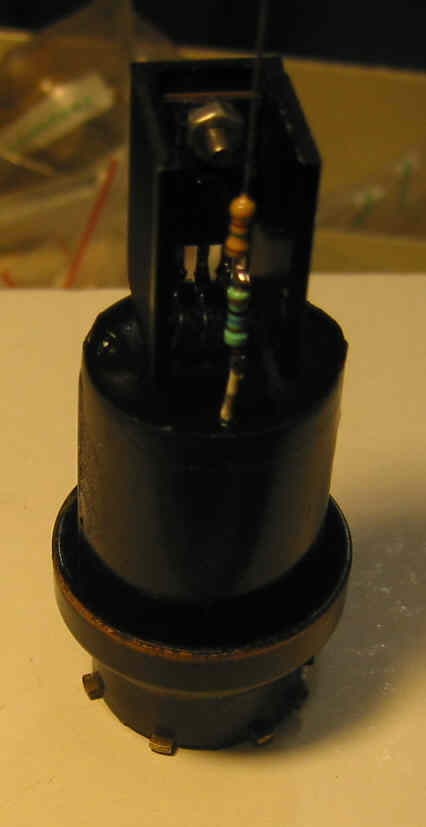

Une fois le circuit démoulé, les fils sont repérés et le radiateur installé:

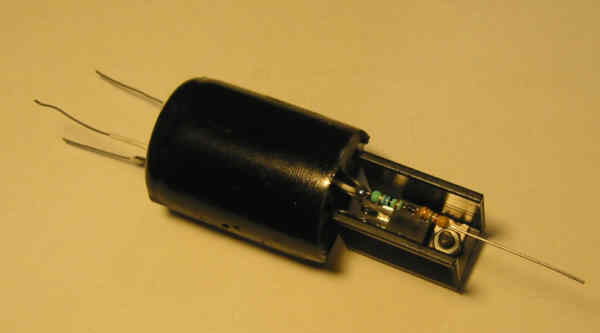

Les 2 résistances extérieures (10M et 4M7) sont soudées sur le fil de G1 :

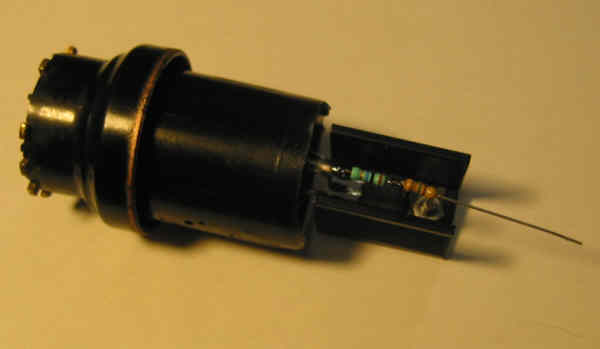

Les 3 fils sont introduits dans le culot transcontinental et soudés :

Cette vérification doit se faire avant la coulée de la résine, en utilisant l'outillage :

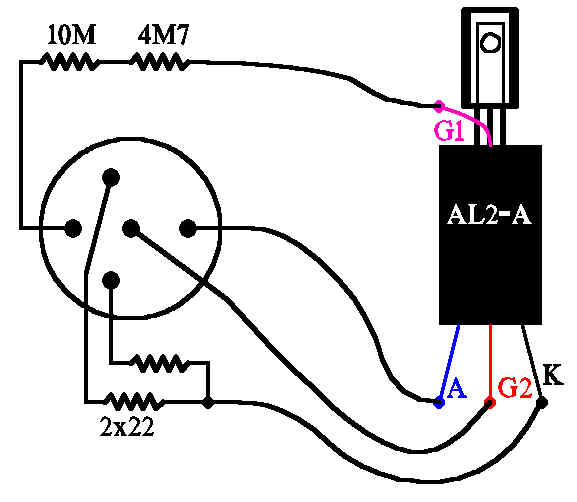

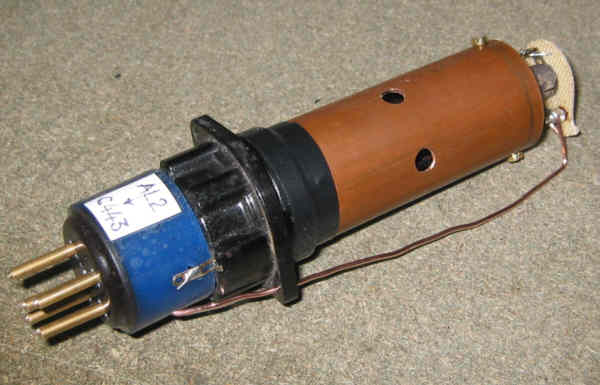

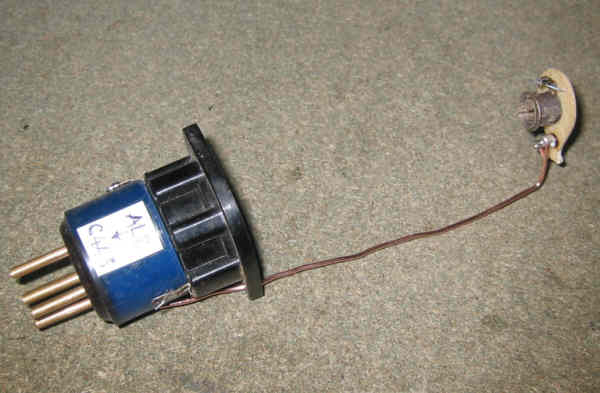

Une fois la résine coulée cet autre outillage permet de transformer une AL2 en C443 :

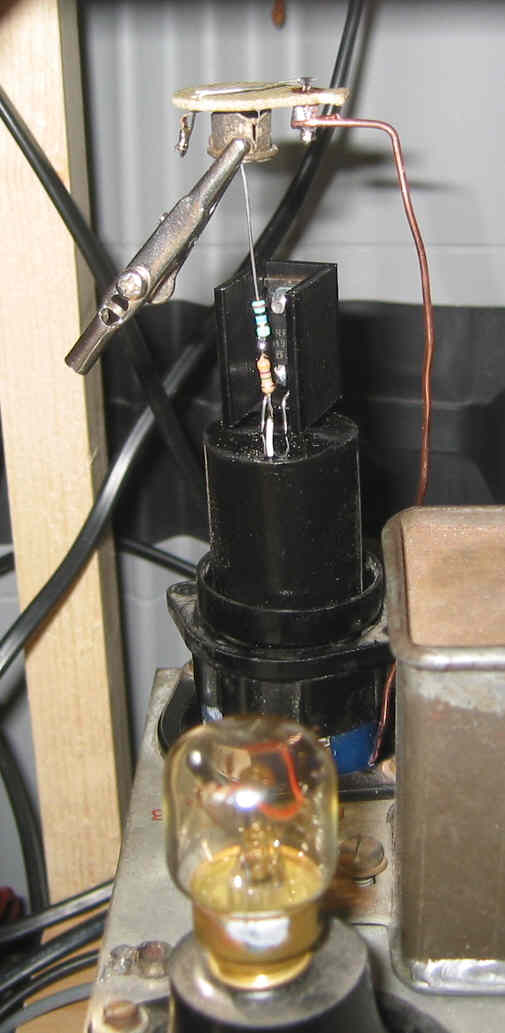

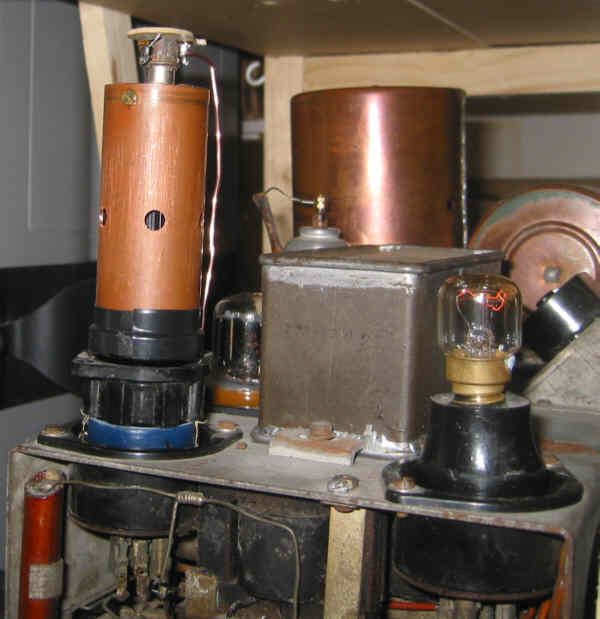

qu'on peut tester sur le châssis PHILIPS 830A ou 834A :

La pince croco relie les résistances de grille au cabochon de l'outillage.

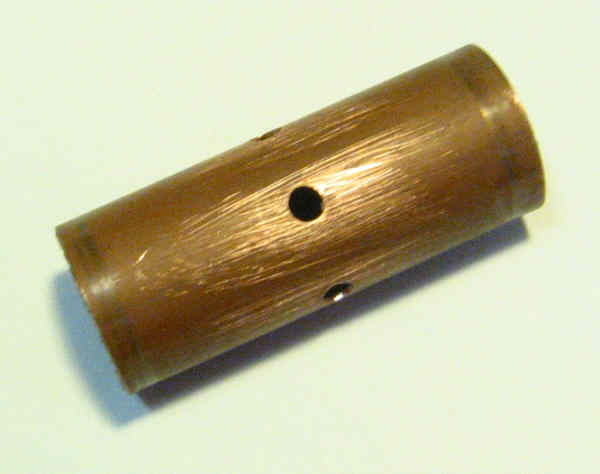

Couper un tube de cuivre diamètre 32, longueur = 80 mm et percer 5 trous à mi-hauteur (dia 6-7 mm) :

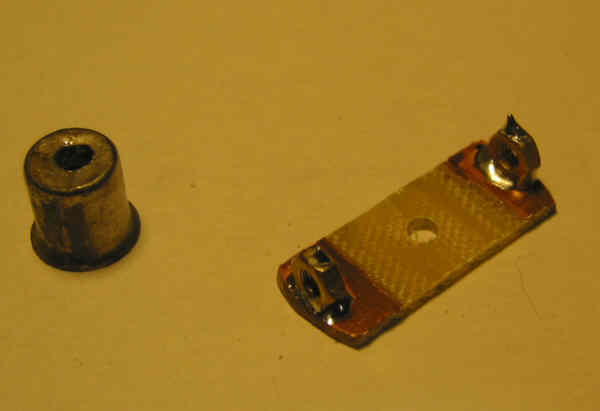

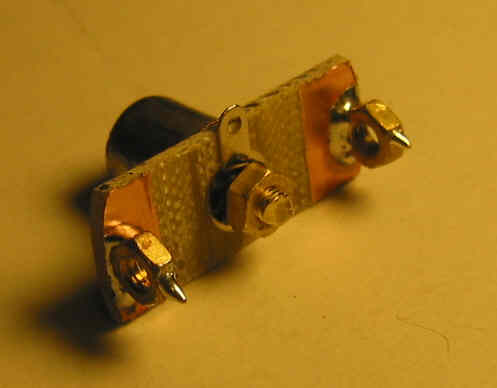

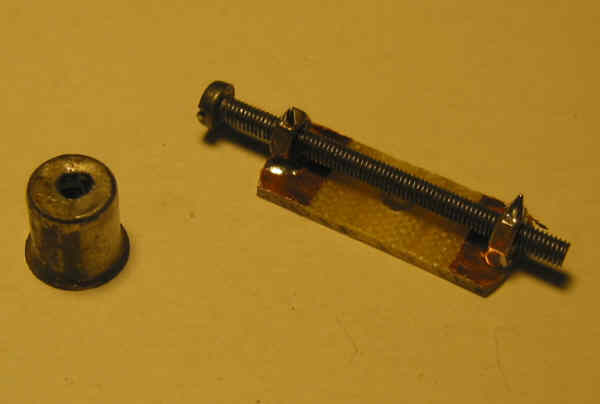

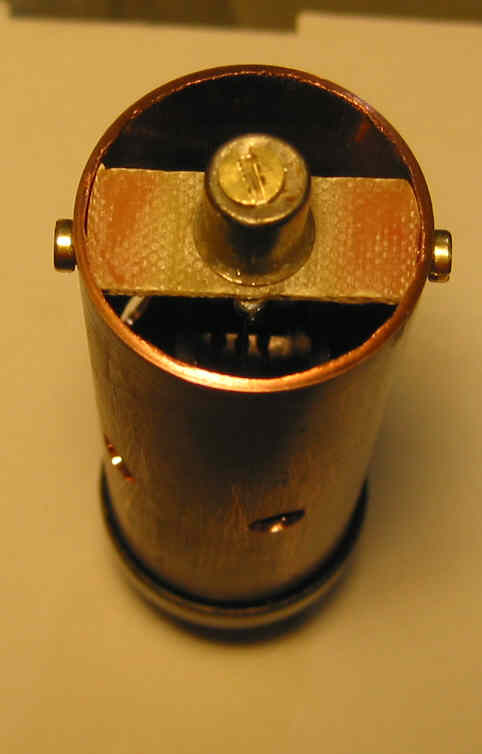

Le support de téton de grille 1 est un rectangle d'epoxy cuivré sur lequel 2 écrous laiton sont soudés à champ :



Le téton est percé et boulonné au centre du support :

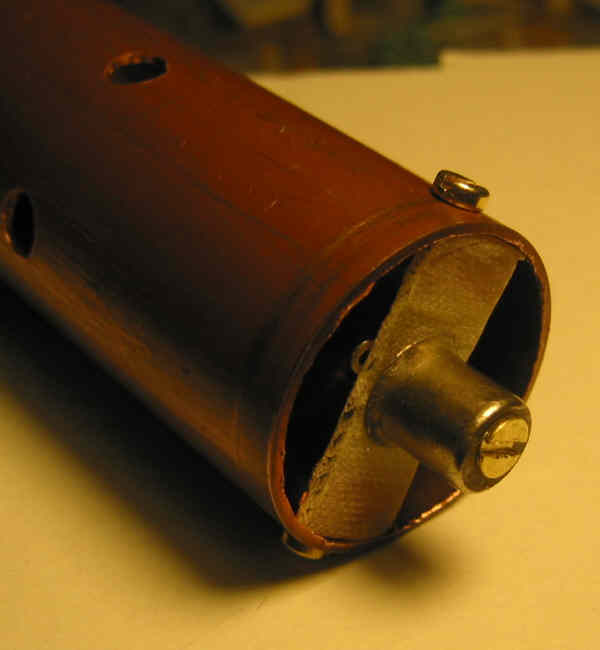

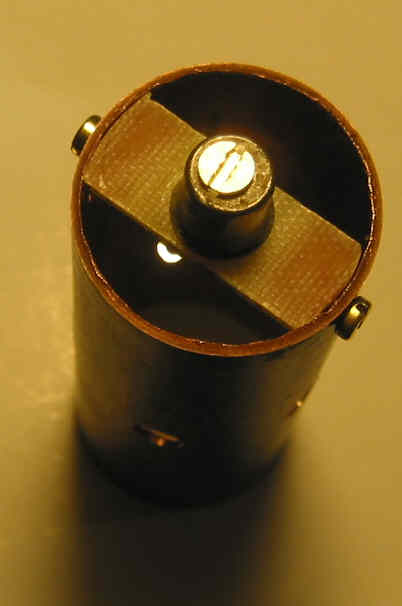

Le tube de cuivre est percé de 2 trous et le support de téton de grille est monté à blanc pour ajustage :

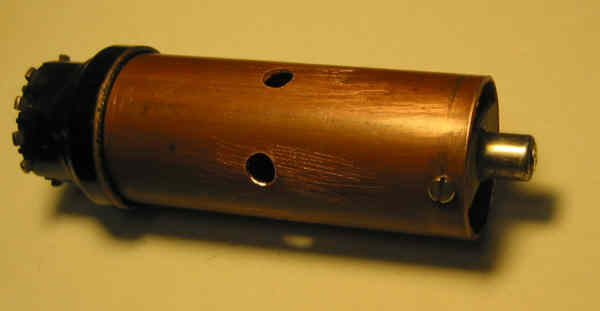

Enfin, le tube de cuivre est installé dans le culot et les résistances de grille 1 sont raccordées à la cosse à souder du téton :



On peut alors une dernière fois tester l'ersatz avec l'outillage :

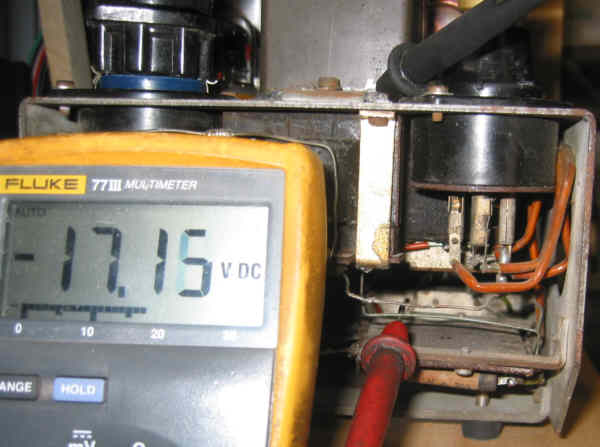

On peut vérifier la tension de polarisation :

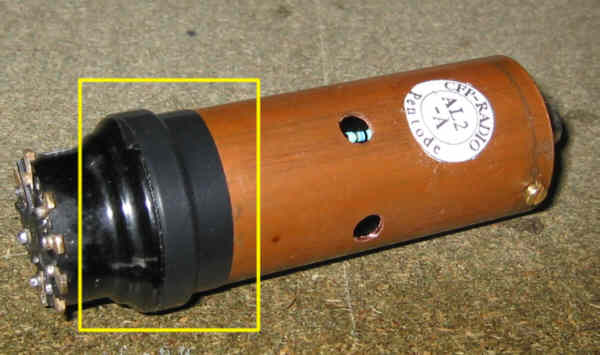

Coller à l'Araldite le tube à l'embase transco et mettre un point de colle également au niveau du support du téton supérieur :

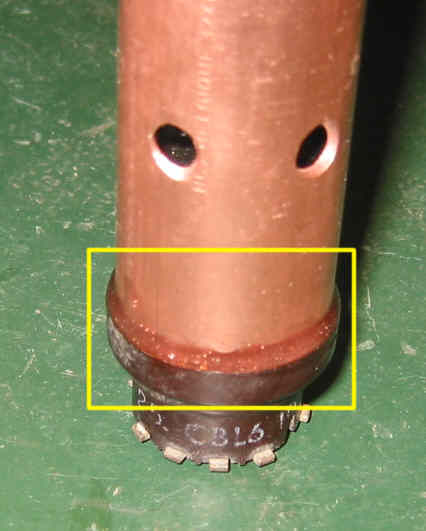

Cordon de colle au niveau de l'embase

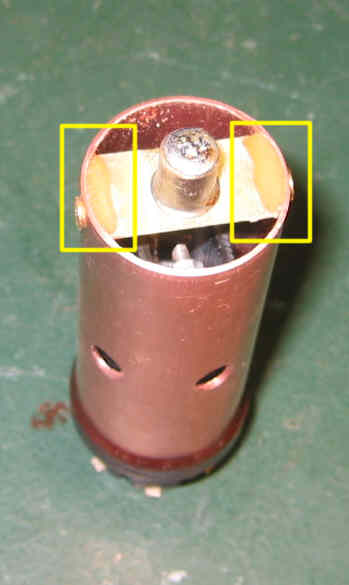

Points de colle au niveau du support de téton

Coller l'étiquette d'identification et celle de numérotation :

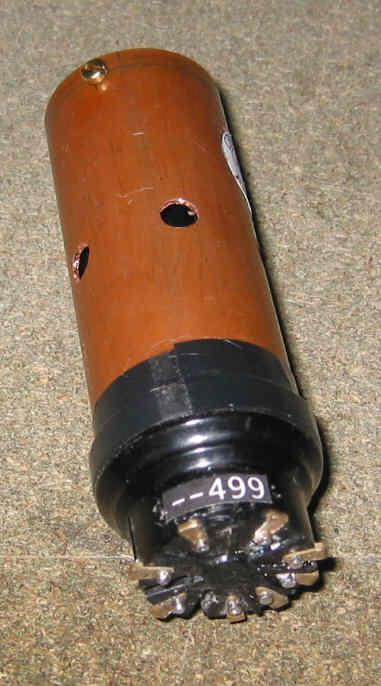

le proto #499 est démontable (entouré : adhésif de maintien du tube au lieu d'un collage)

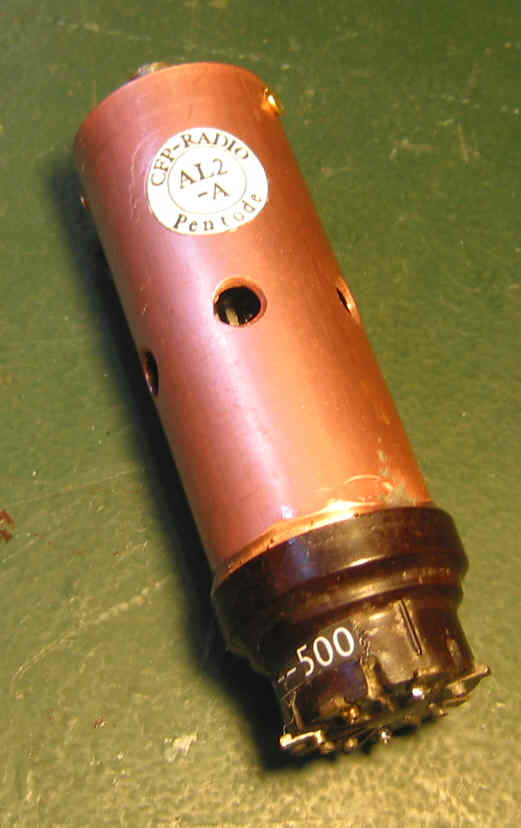

étiquettes des ersatz de série
