Lampe remplacée : B443

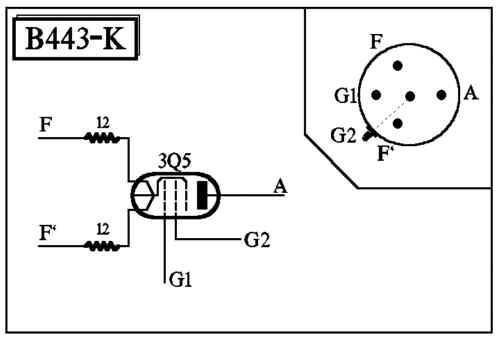

Schéma :2676


Autre appellation : B443-K
Immatriculation: 4-000

Cette version remplace la version précédente à 3D6

Utiliser le moule 5 broches européen (version AL51) ou 4 broches (version AL51L à plot latéral pour G2)
Teinter en noir
Les broches sont sous-traitées chez UND

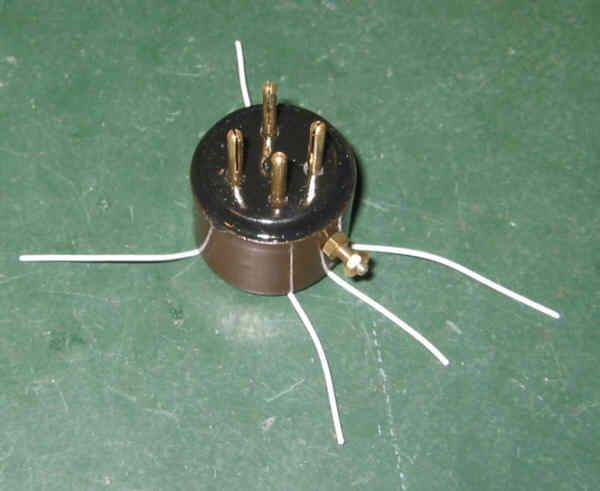

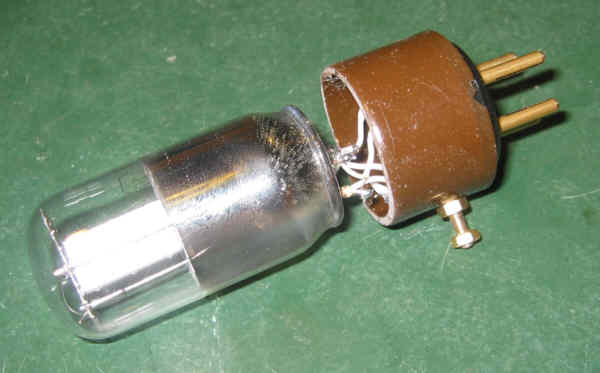

Pour la version AL51L, percer un trou dans le culot et y introduire un boulon M3, raccordé à un fil

Lampe utilisée : 3Q5

enlever le culot de la 3Q5 (en cisaillant les broches ou en dissolvant la colle et dessoudant proprement si on veut conserver l'embase) :



Bien repérer les fils en regardant les électrodes : suivant le constructeur, la connexion G3/Fct n'est pas au même endroit, voici par exemple une lampe KEN-RAD:


alors que d'autres lampes sont connectées ainsi :


supprimer le fil relié à G3 et au point milieu du filament (inutile).

Bien étamer les fils de la lampe. Souder 2 résistances de 12 ohm sur les fils du filament

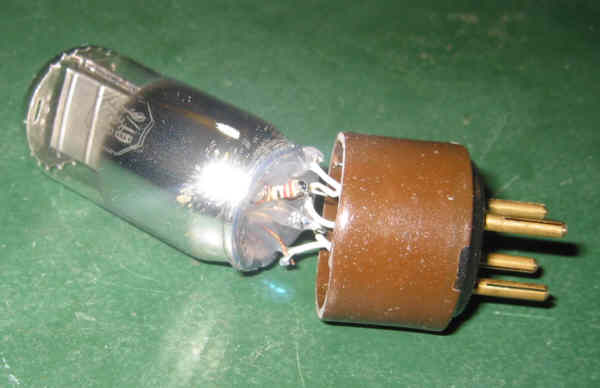

Raccorder les 5 fils du culot

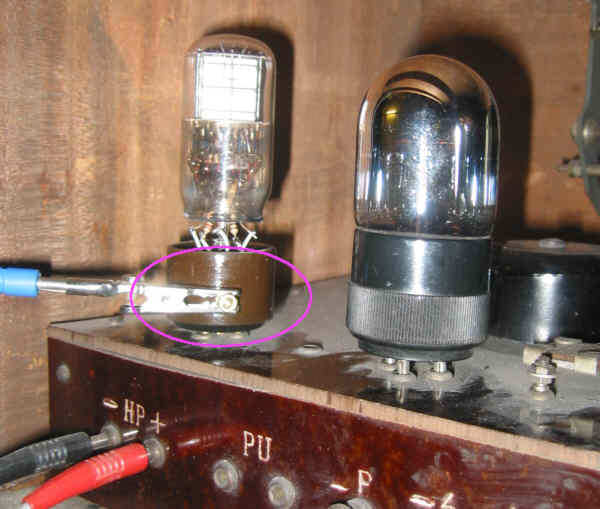

Installer l'ersatz sur le poste DESMET Super 5A en position BF finale
pour la version AL51L, faire un strap entre la vis latérale et la douille centrale du support (ou le +120V directement)


à noter que l'on peut remplacer le strap simplement en tenant de chaque main, le plot latéral et la borne +120V (sans rien sentir d'ailleurs)

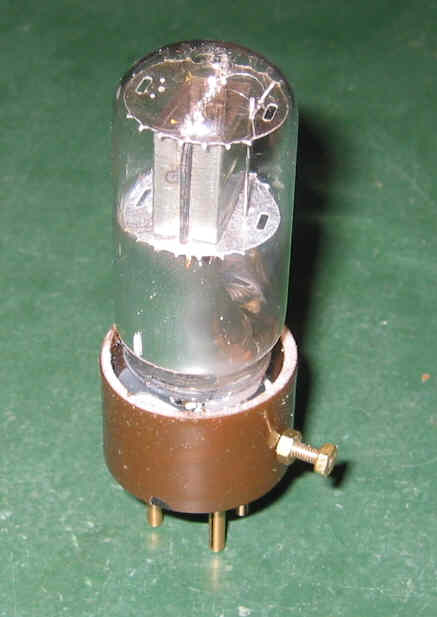

Noyer les fils de la lampe avec de la colle thermo; remplir le pied complètement.


Vérifier de nouveau le fonctionnement et introduire la lampe dans le culot en la tournant pour bien positionner les 5 fils

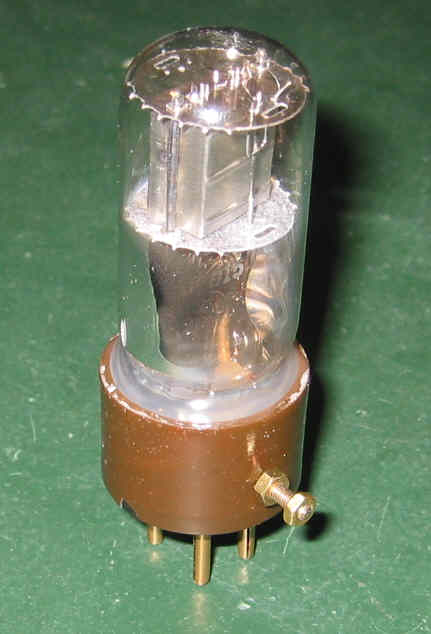

Appliquer un cordon de colle tout autour de la lampe pour la fixer au culot

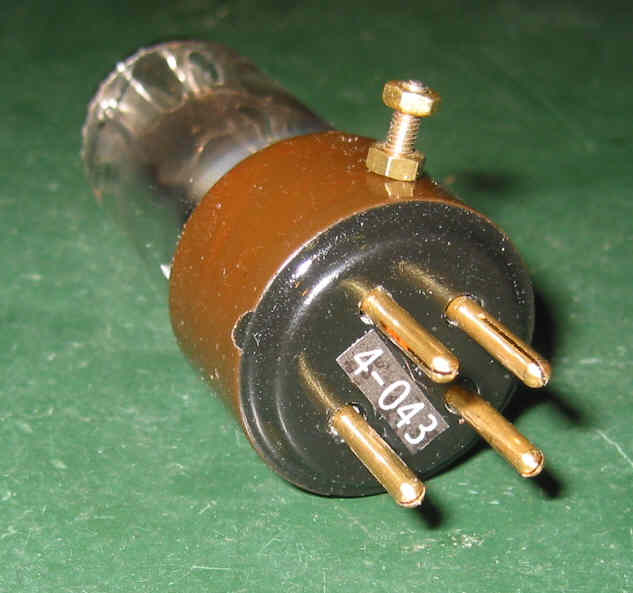

Coller l'étiquette de numérotation :

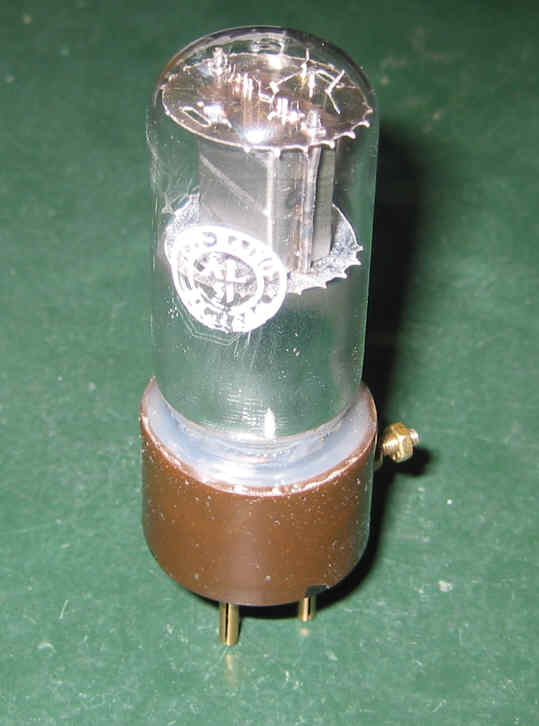

Tamponner la référence sur l'ampoule
