Lampes remplacées :
B443 à 5 broches ou 4 broches + G2 latérale
D143 à 4 broches + G2 latérale




Les 2 lampes ne diffèrent que par la tension (et le courant) de chauffage :
- B443 : 4V/150mA
- D143 : 1V/650mA

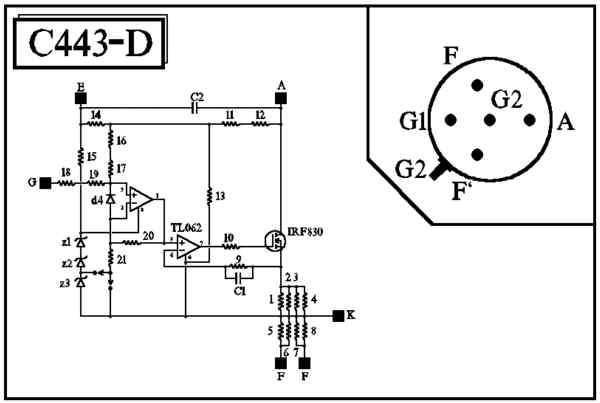

Schéma :2219

(Version solid state à semi-conducteurs)
Autres appellations : B443-J D143-B
Immatriculation: --000 (générique ersatz spécifique)

Ces ersatz utilisent le schéma universel 2219/2065B paramétrable selon les caractéristiques linéarisées désirées.
Les deux ersatz sont identiques du point de vue caractéristiques dynamiques, seul les résistances de filament sont différentes.

Utiliser le moule 5 broches européen (ou 4 broches dans le cas de la sortie G2 sur le côté B443-JL et D143-B)
Teinter en noir

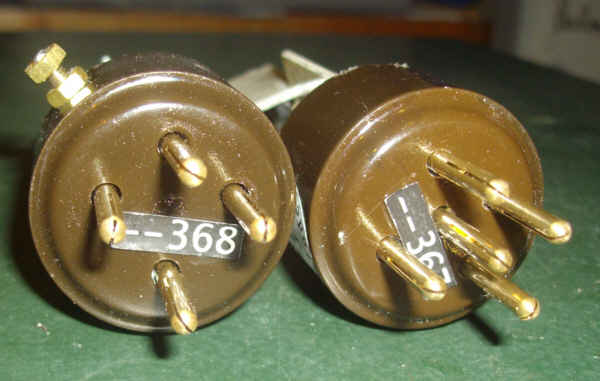

Les broches sont usinées par UND.


La broche G2 (version B443-JL et D143-B) est un boulon M3

Veiller à ce qu'elle ne dépasse pas plus de 6 mm du culot !

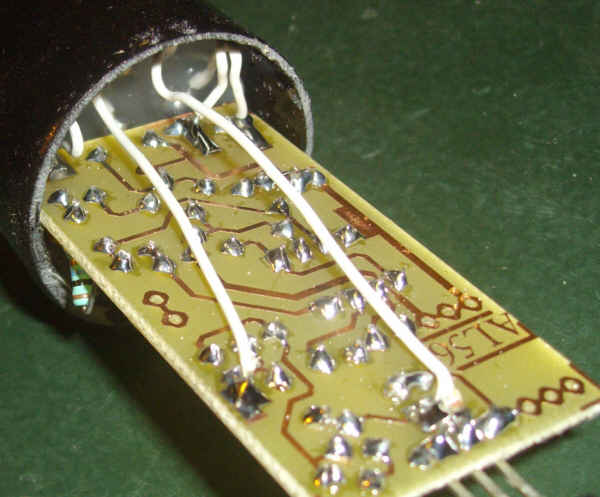

Lors de la coulée de la colle, rassembler les 5 fils du côté des broches de grille 1 et filament; il faut donc prévoir pour les connexions d'anode et de grille 2 des fils assez longs !

Cet ersatz utilise le circuit imprimé 2219 (2065 modifié B) universel.
Tirer, pour 6 circuits le typon

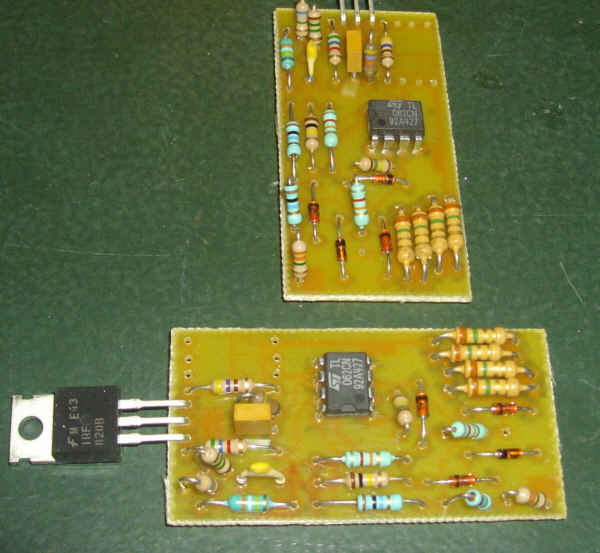

Graver, percer et équiper en respectant le plan d'implantation des composants suivant :

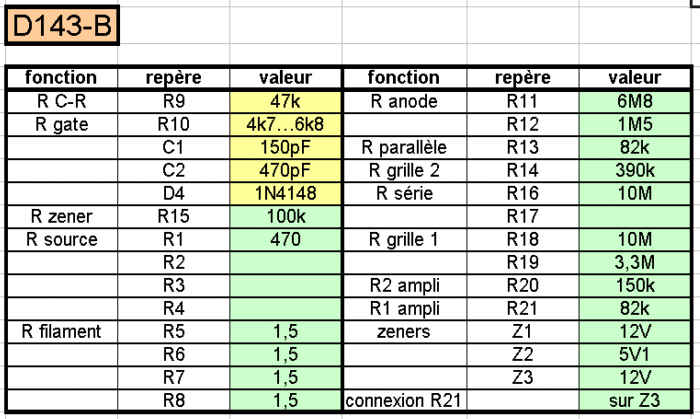

Voici la nomenclature (en jaune, composants communs, quelque soit l'ersatz; en vert, composants paramétrables, spécifiques de l'ersatz):

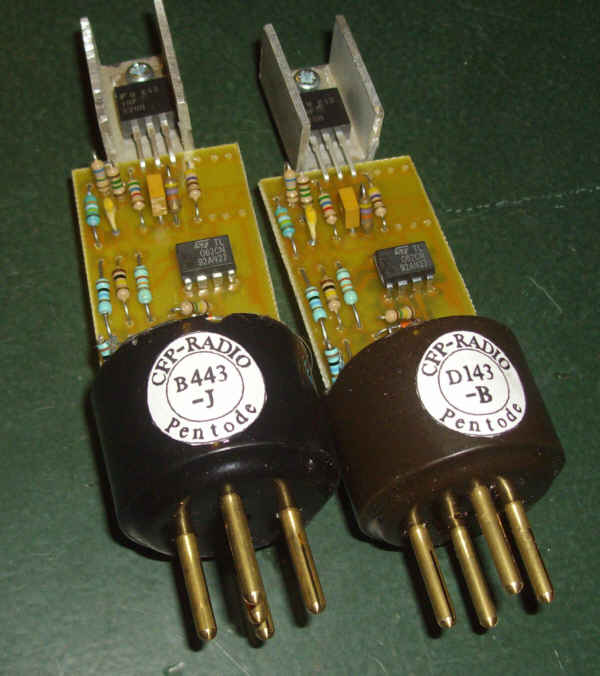

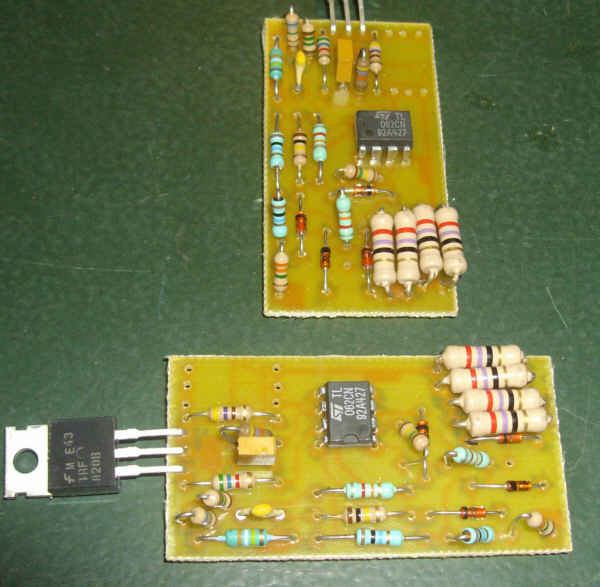

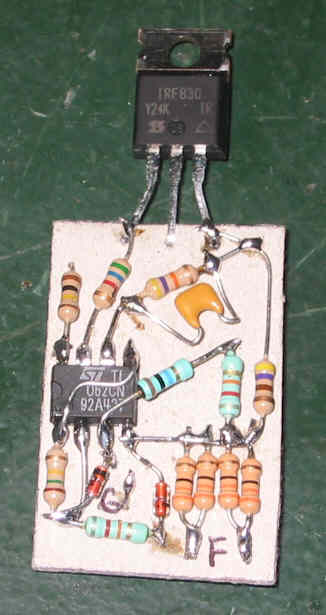

Carte B443-J équipée :

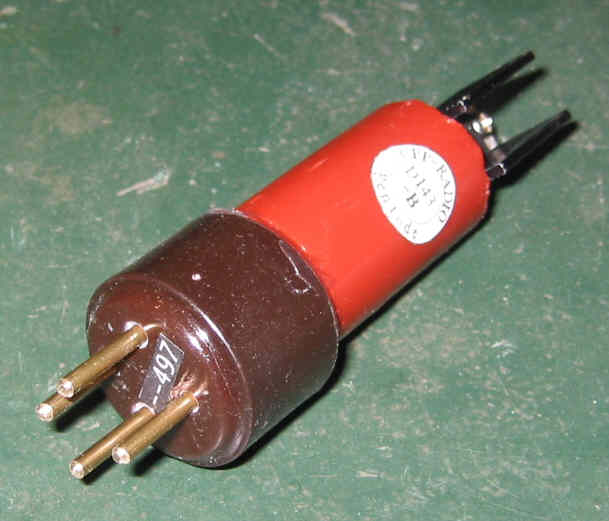

Carte D143-B équipée :

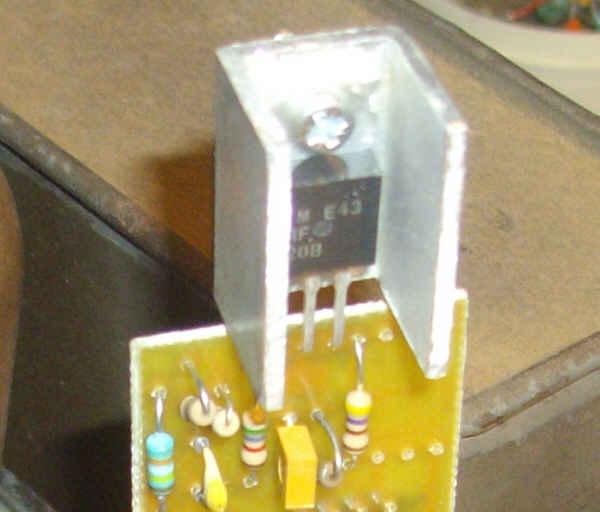

Le radiateur a les dimensions suivantes : 25x20x15 (ML26 TO220); il peut être taillé dans un profilé de menuiserie alu 15x40 :

Il suffit de souder les 5 fils du culot sur les zones réservées du circuit.

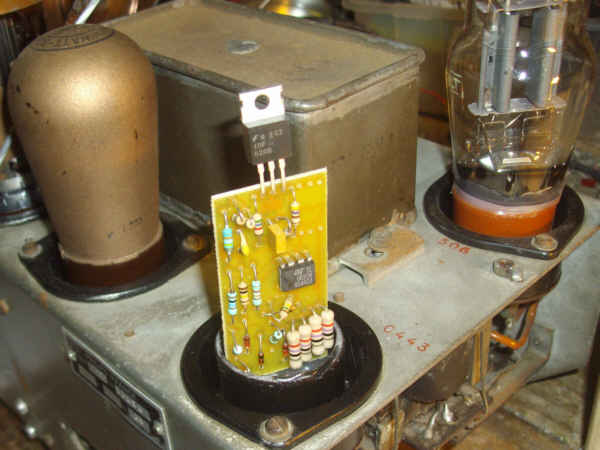

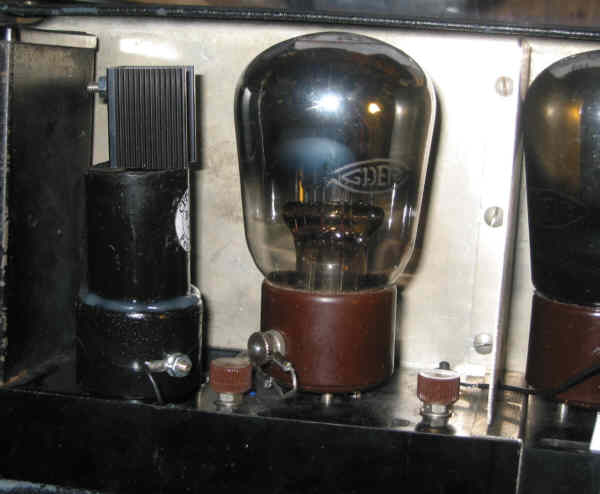

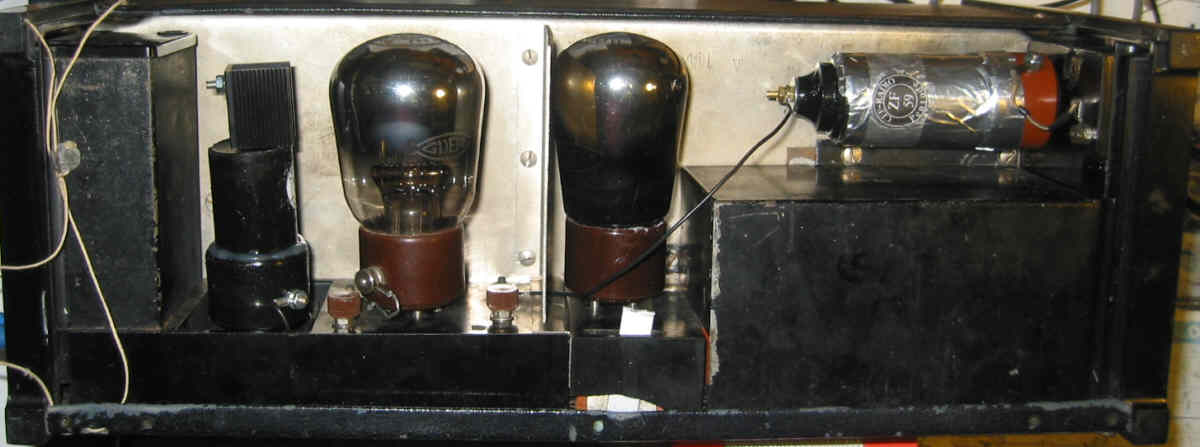

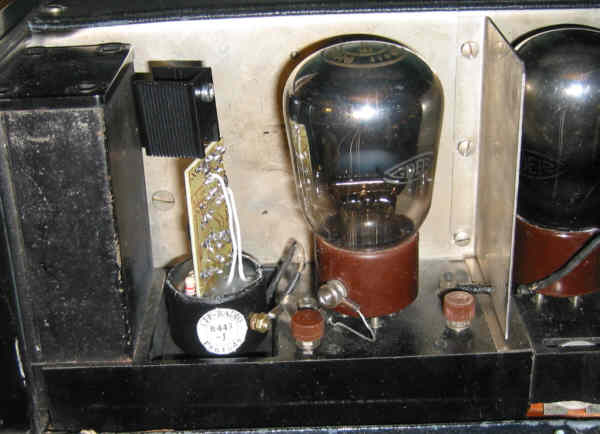

B443-J : Installer l'ersatz sur le châssis PHILIPS 830A ou 834A
Dans le cas de la version B443-JL, utiliser un strap pour relier la borne latérale au +HT du poste

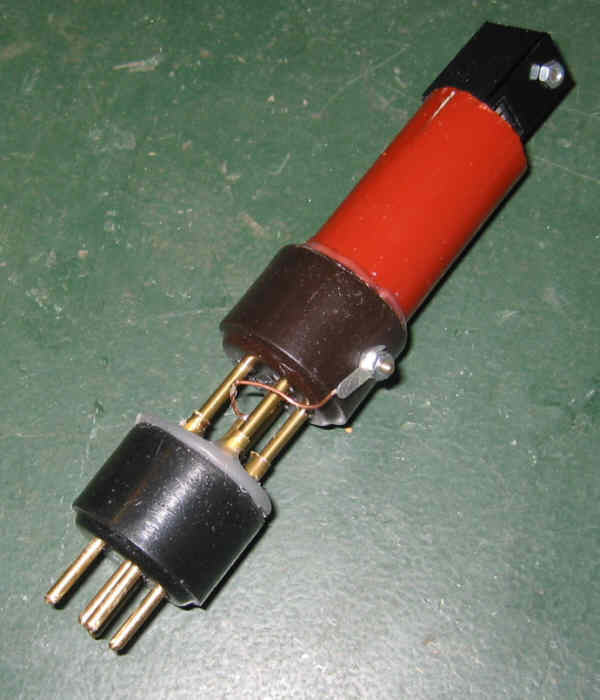

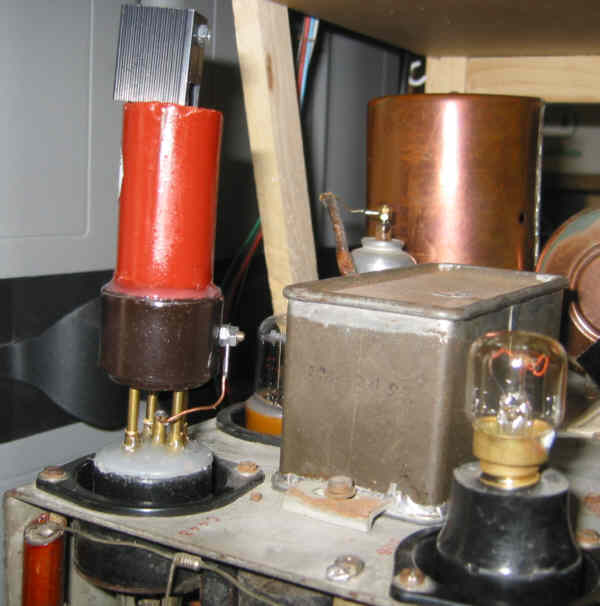

D143-B : Installer l'ersatz sur l'adaptateur D143>B443 et l'ensemble sur le châssis PHILIPS 830A ou 834A (la borne latérale doit être reliée au fil volant)

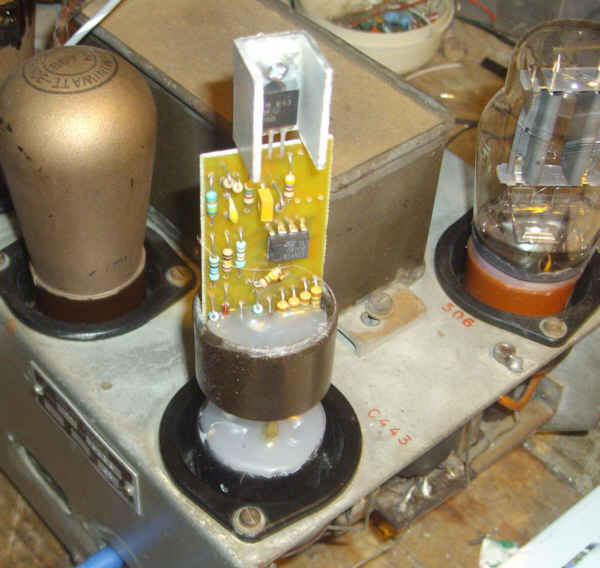

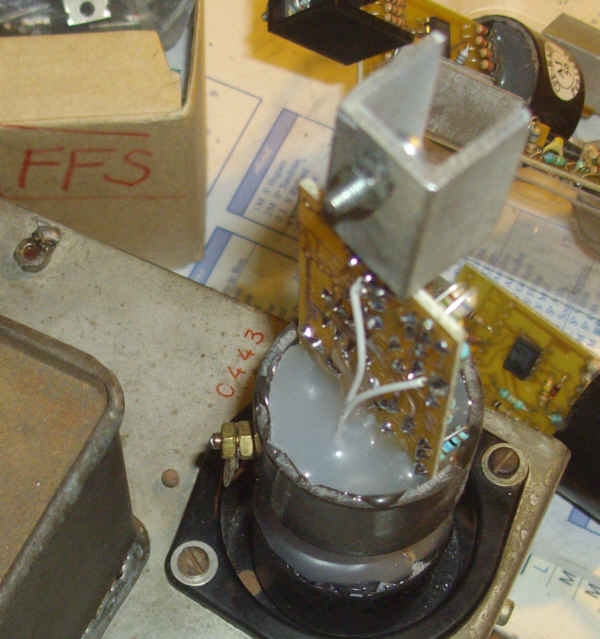

Immobiliser le circuit bien vertical et noyer les fils avec de la colle thermo; remplir le culot complètement.


Vérifier de nouveau le fonctionnement

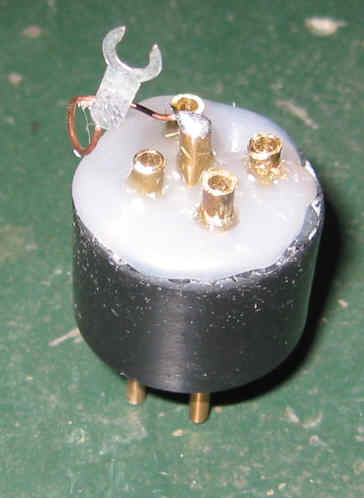

Coller l'étiquette de référence de la lampe

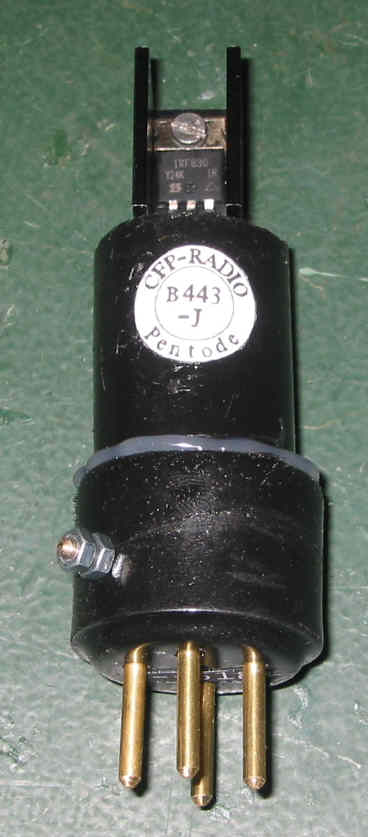

Coller l'étiquette de numérotation :


Ne pas oublier un écrou supplémentaire sur la borne latérale pour la version B443-JL et pour D143-B

Pour gagner de la place en hauteur, surtout dans le cas d'utilisation dans le Philips 2514, la version entièrement moulée est adéquate.

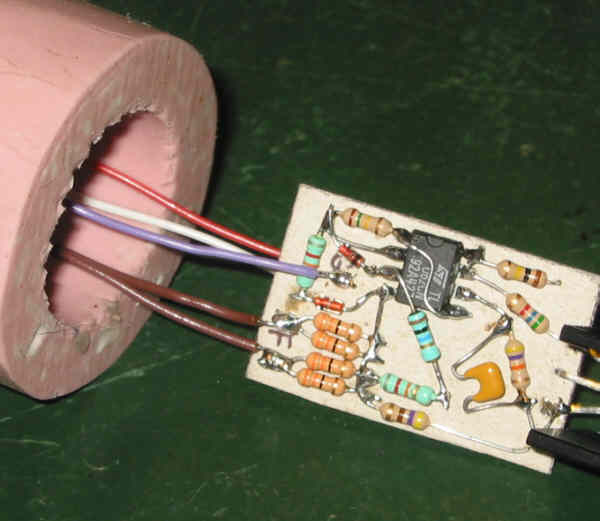

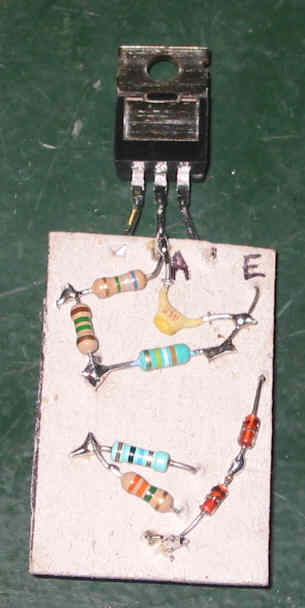

le câblage est fait en volant sur un carton de 40x25mm

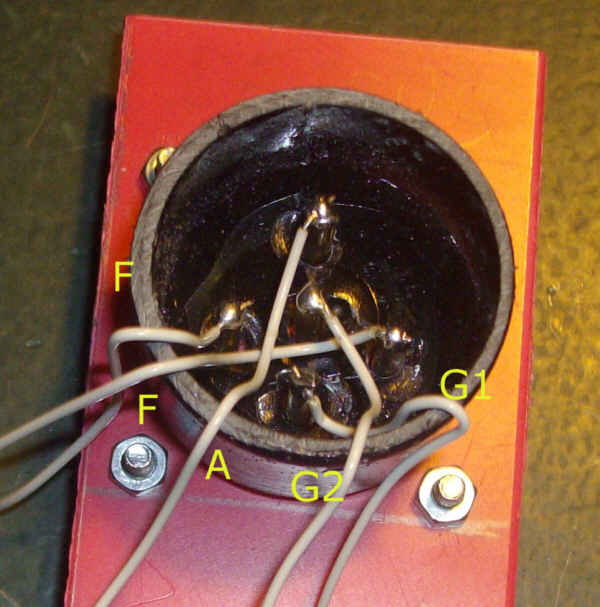

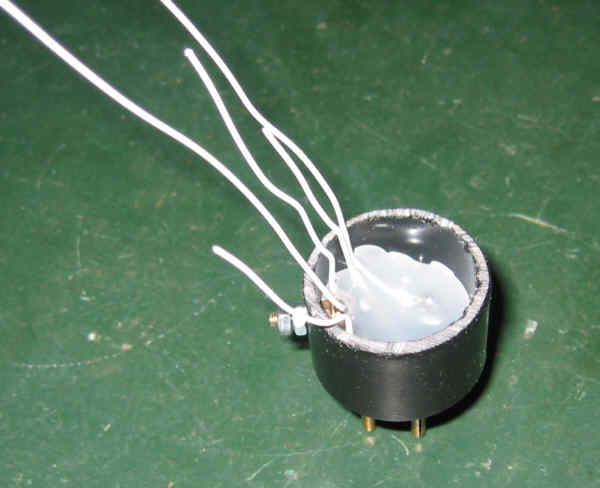

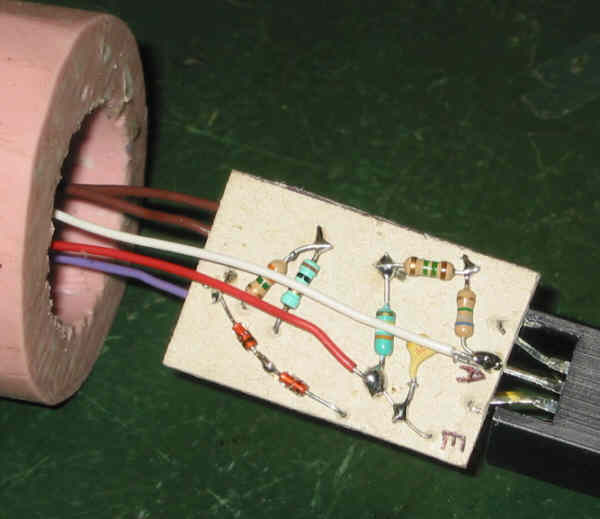

câblage des 5 fils traversant le fond du moule utilisé pour toutes les versions moulées

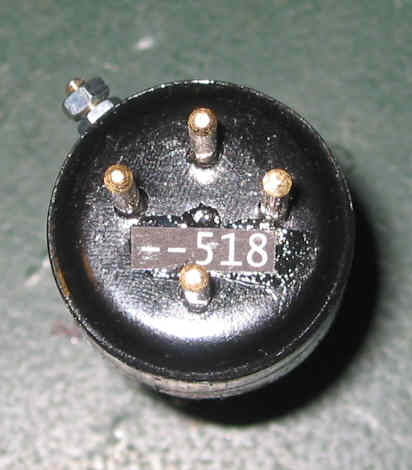

collage des étiquettes sur le premier ersatz moulé, le #518

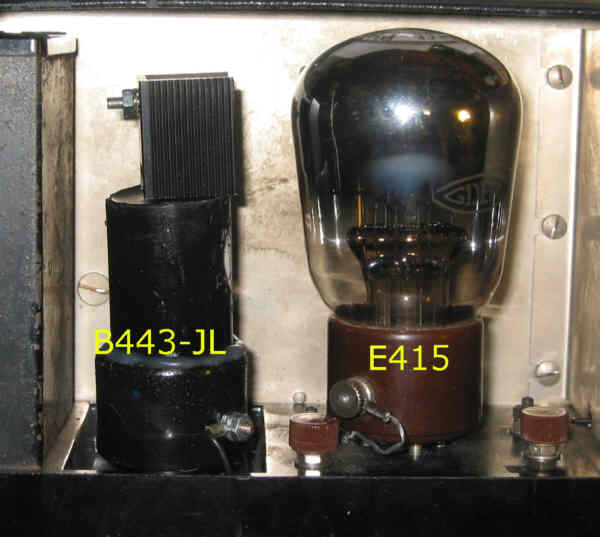

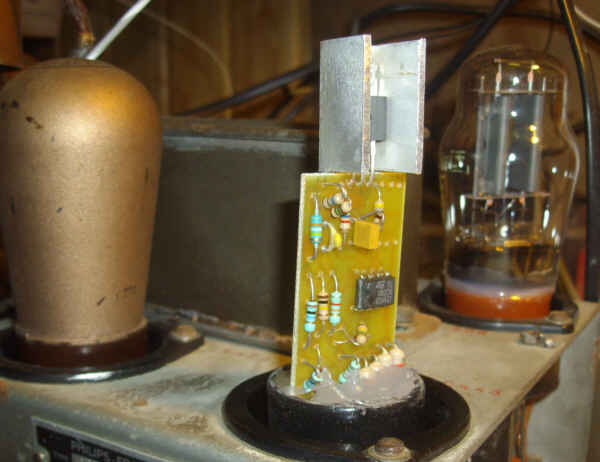

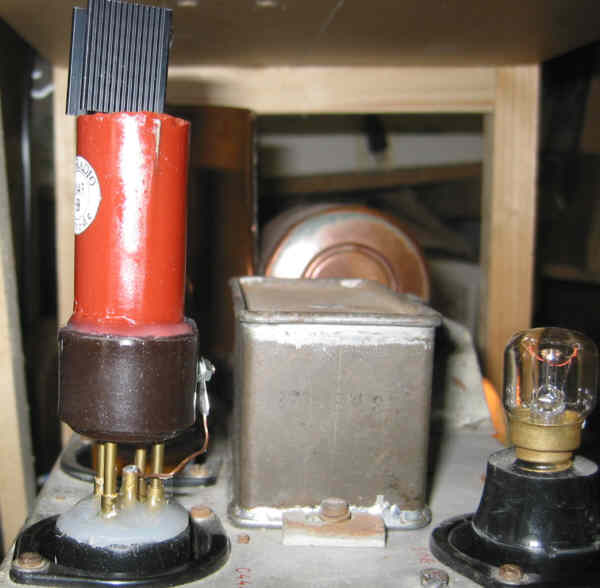

ersatz B443-JL et ZF59L installés sur PHILIPS 2514; cliquer sur la photo pour l'agrandir
