Lampe remplacée : B543 à 5 broches ou 4 broches + G2 latérale

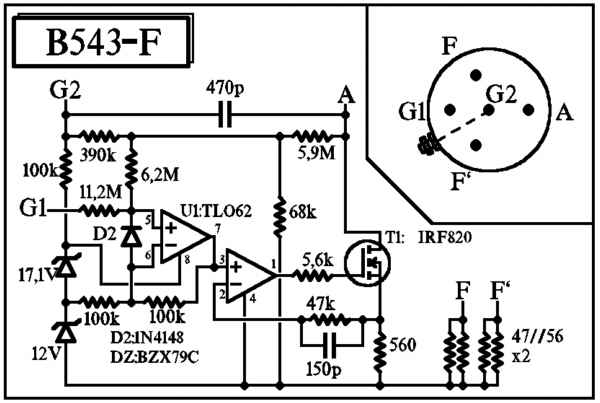

Schéma :2555

(Version solid state à semi-conducteurs)
Autre appellation : B543-F
Immatriculation: --000 (générique ersatz spécifique)

Cet ersatz utilise le schéma universel 2219/2065B paramétrable selon les caractéristiques linéarisées désirées.

Utiliser le moule 5 broches européen (ou 4 broches dans le cas de la sortie G2 sur le côté B543-FL)
Teinter en noir

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout


La broche G2 (version B543-FL) est un boulon M3

Veiller à ce qu'elle ne dépasse pas plus de 6 mm du culot !
Lors de la coulée de la colle, rassembler les 5 fils du côté des broches de grille 1 et filament; il faut donc prévoir pour les connexions d'anode et de grille 2 des fils assez longs !

Cet ersatz utilise le circuit imprimé 2219 (2065 modifié B) universel.
Tirer, pour 6 circuits le typon
Graver, percer et équiper en respectant le plan d'implantation des composants suivant :

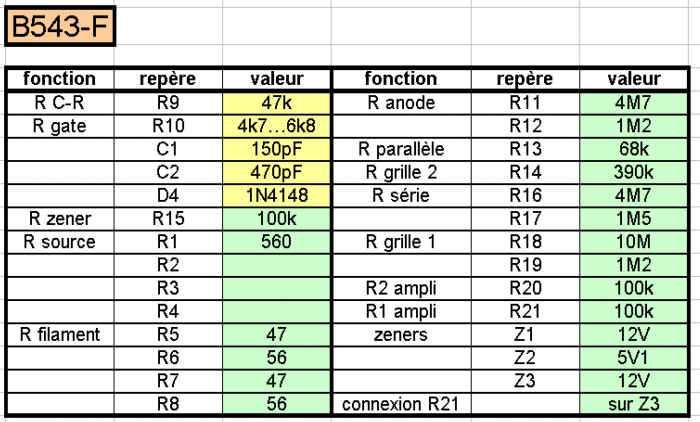

Voici la nomenclature (en jaune, composants communs, quelque soit l'ersatz; en vert, composants paramétrables, spécifiques de l'ersatz):

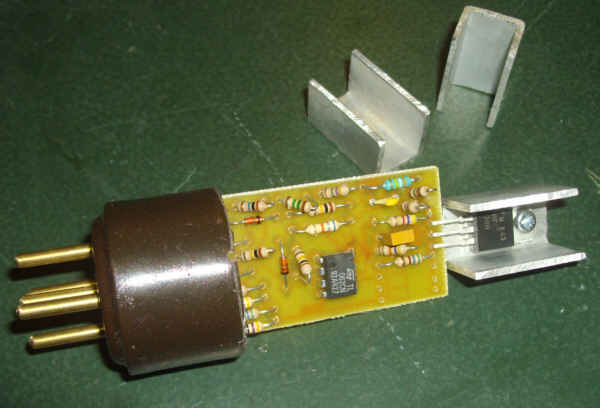

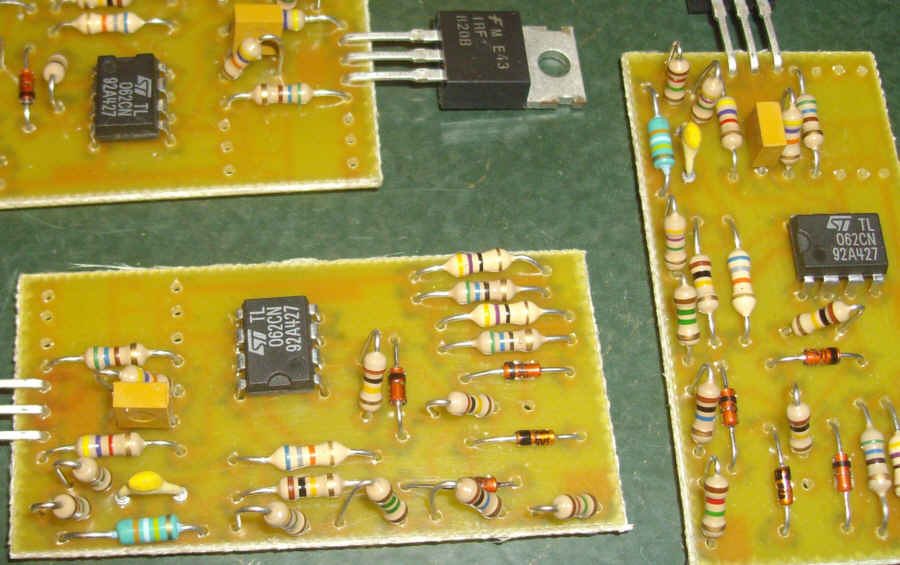

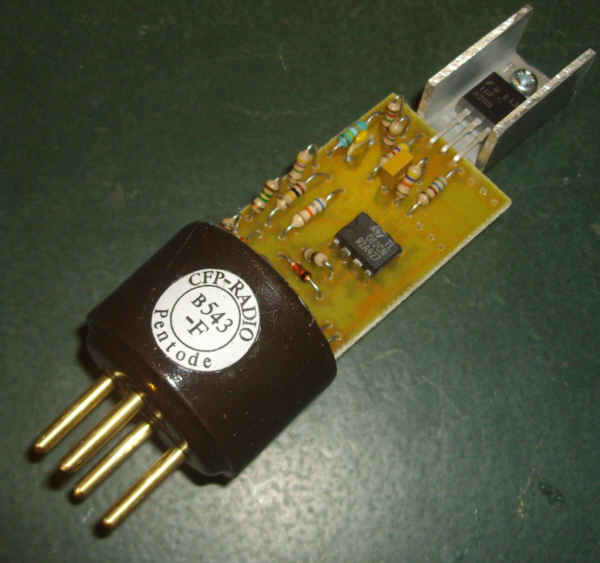

Carte équipée :


Le radiateur a les dimensions suivantes : 25x20x15 (ML26 TO220); il peut être taillé dans un profilé de menuiserie alu 15x40 :

Il suffit de souder les 5 fils du culot sur les zones réservées du circuit.

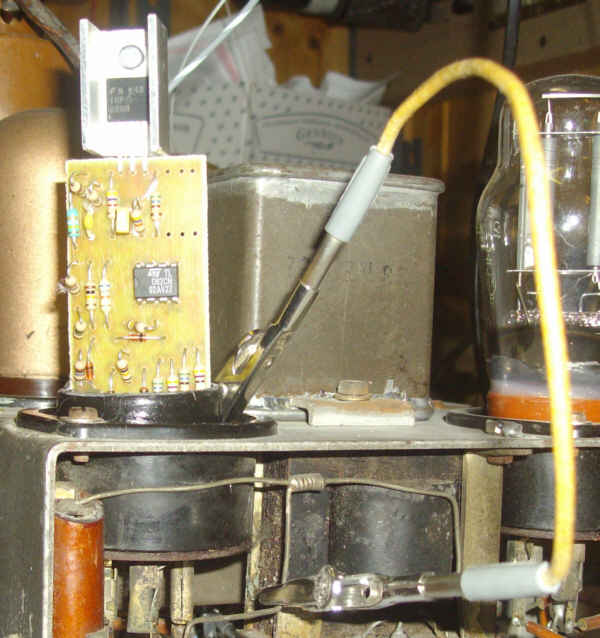

Installer l'ersatz sur les poste 930C ou sur un châssisPHILIPS 830A ou 834A
Dans le cas de la version B543-FL, utiliser un strap pour relier la borne latérale au +HT du poste

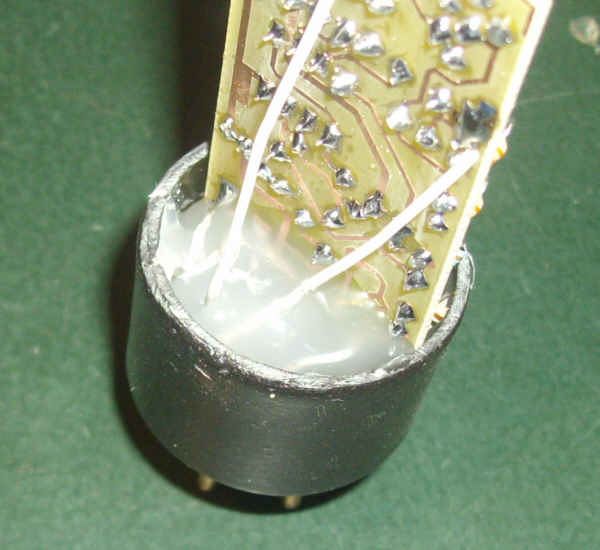

Immobiliser le circuit bien vertical et noyer les fils avec de la colle thermo; remplir le culot complètement.


Vérifier de nouveau le fonctionnement
Coller l'étiquette de référence de la lampe


Coller l'étiquette de numérotation :

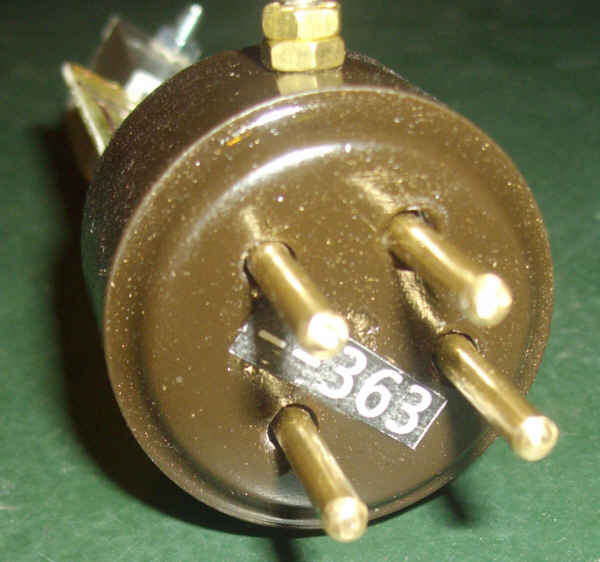

Ne pas oublier un écrou supplémentaire sur la borne latérale pour la version B543-FL

Le B543-F a bénéficié directement du support en plastique imprimé pour la version moulée, il n'y a pas eu de support carton.

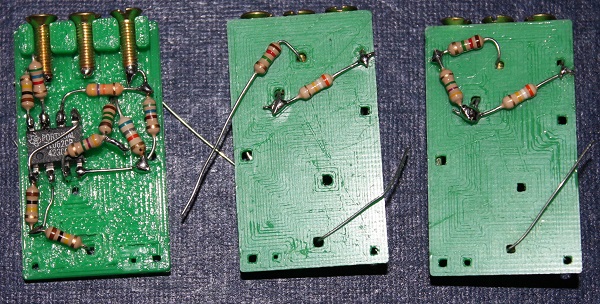

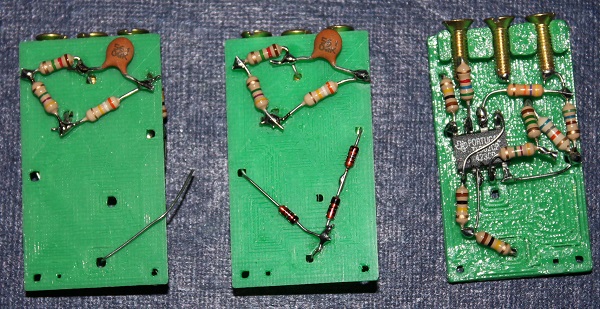

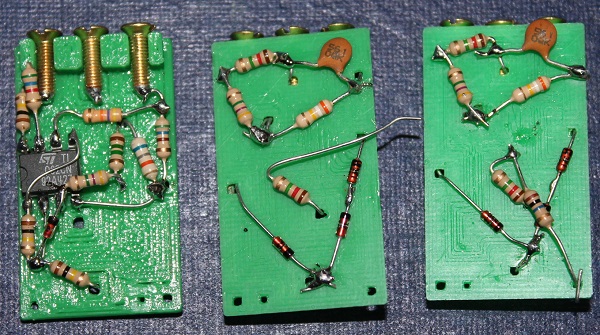

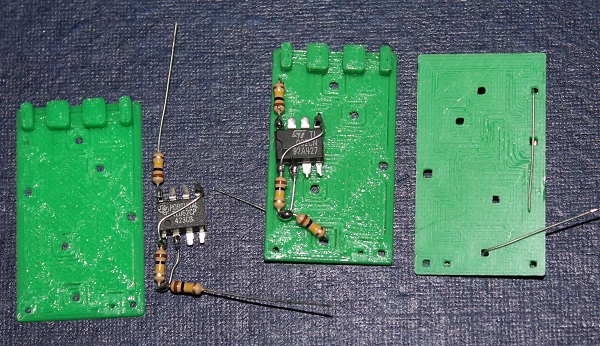

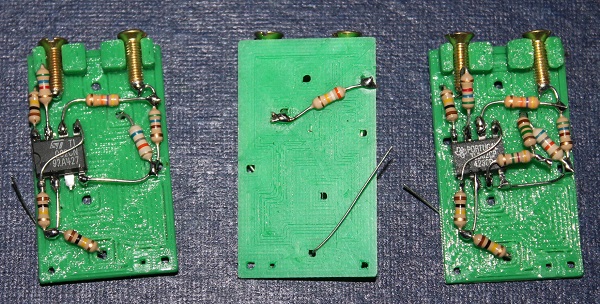

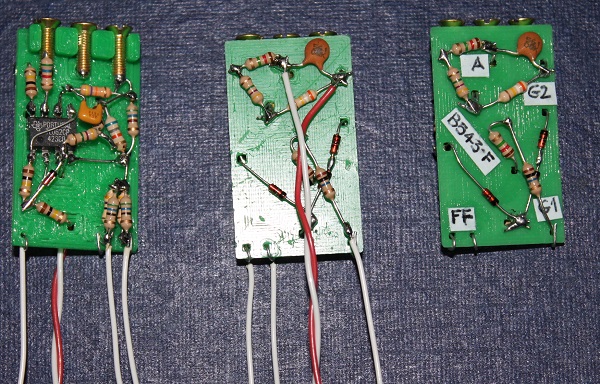

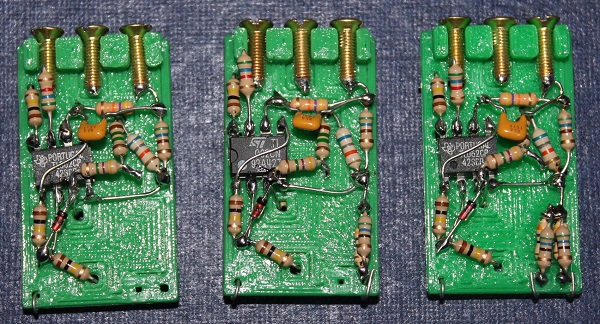

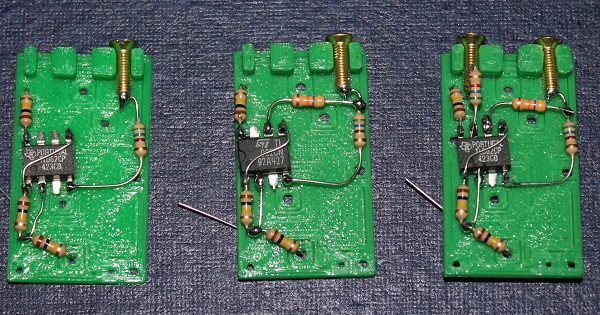

Voici quelques photos des étapes d'équipement du support :

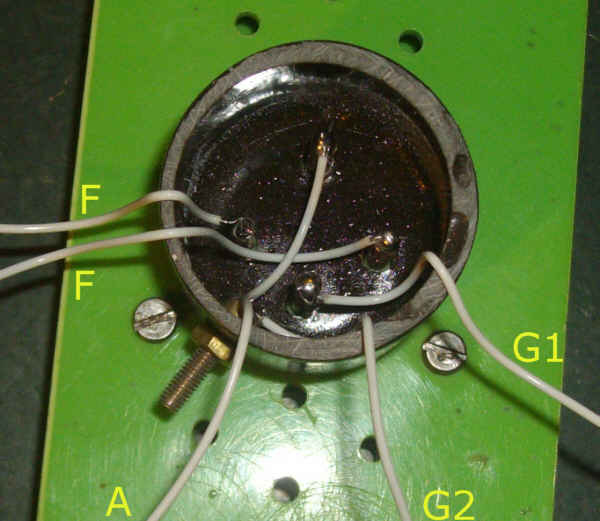

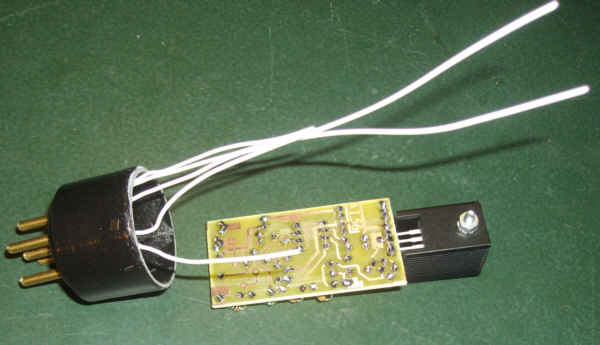

Soudage des 5 fils de connexion :



La suite des opérations est identique à celles de fabrication de l'ersatz AL56.
