Fabrication de l'ersatz B2043-A, B2043-AL ou B2043-AD





1. Caractéristiques de l'ersatz

Lampe remplacée : B2043 à 6 broches(B2403-A) ou 5 broches + G2 latérale(B2043-AL) ou 5 broches + 1 dessous(B2403-AD)

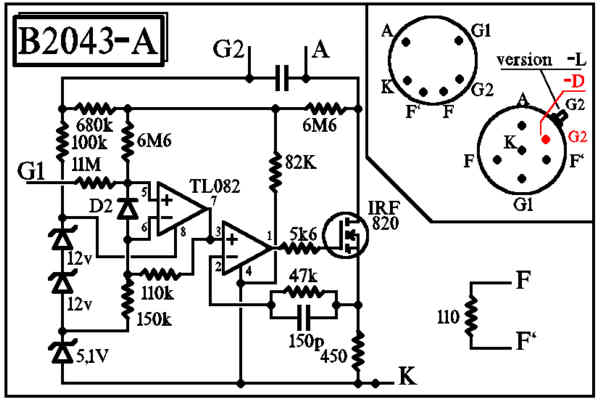

Schéma :2442-1

(Version solid state à semi-conducteurs)
Autre appellation : B2043-A
Immatriculation: --000 (générique ersatz spécifique)

Cet ersatz utilise le schéma universel 2219/2065B paramétrable selon les caractéristiques linéarisées désirées.



2. Résistances de filament

Cet ersatz est prévu pour un chauffage série (postes tous courants), il faut donc -bien que la lampe B2043 soit à chauffage indirect, donc avec cathode- installer une résistance équivalente sur les broches filament.
La résistance devant être égale à 110 ohm 3,6W, 5 résistances de 560 ohm / 1W en parallèle conviennent (mais tout autre association aussi suivant le stock)

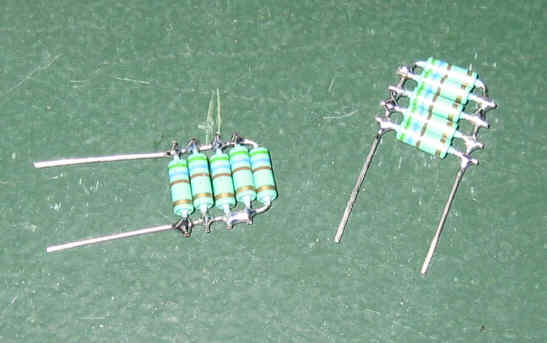

Câbler les résistances en échelle :




3. Culot

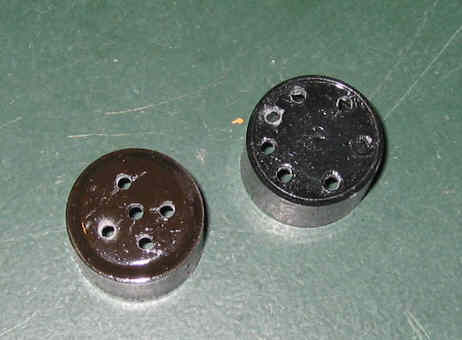

Utiliser le moule 6 broches européen (ou 5 broches dans le cas de la sortie G2 sur le côté B2043-AL ou dessous B2043-AD)
Teinter en noir


Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

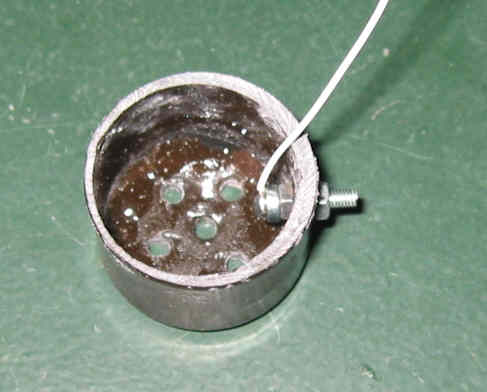

La broche G2 (version B2043-AL) est un boulon M3


Veiller à ce qu'elle ne dépasse pas plus de 6 mm du culot !

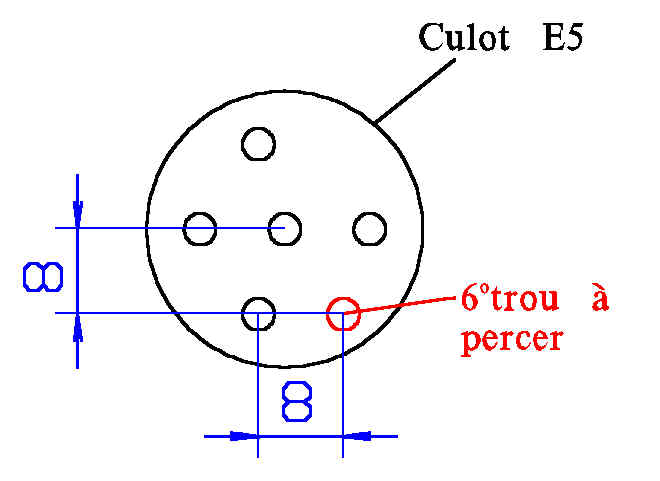

Pour la version B2043-AD, percer un 6° trou sous le culot :

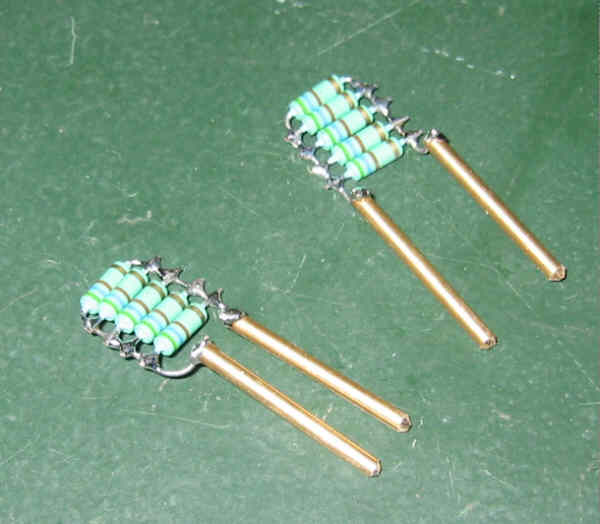

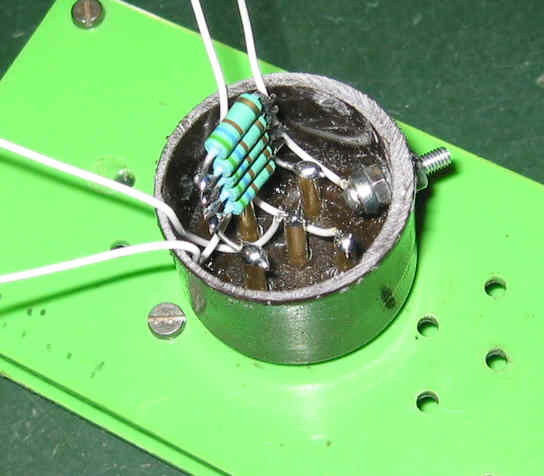

Sur 2 des broches, souder l'échelle de résistances :


Avant la coulée de la colle, rassembler les fils du côté des broches de grille 1 et filament; il faut donc prévoir pour les connexions d'anode et de grille 2 des fils assez longs !

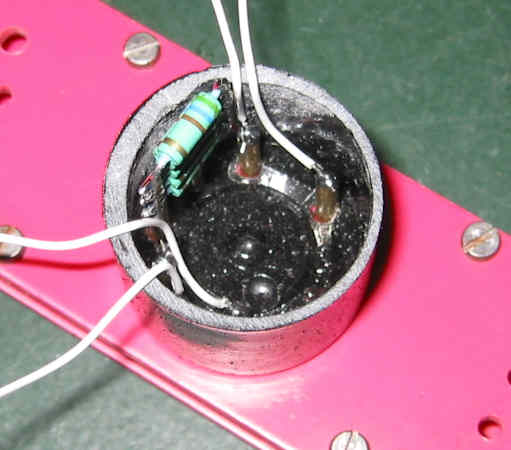

de même, l'échelle de résistances doit être positionnée près de la broche G1 (culot 5 broches) ou à l'aplomb des broches filament (culot 6 broches):

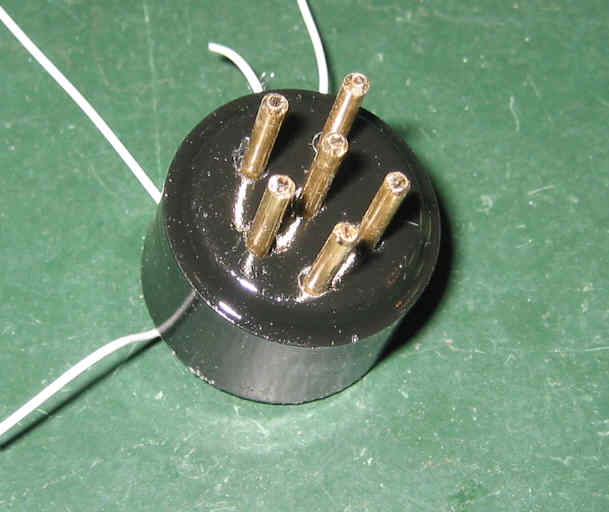

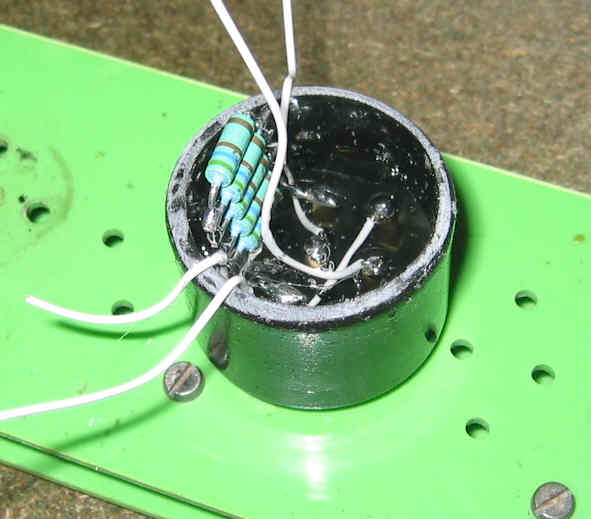

Couler la colle au fond du culot

version B2043-AD



4. Câblage du circuit

Cet ersatz utilise le circuit imprimé 2219 (2065 modifié B) universel.
Tirer, pour 6 circuits le typon
Graver, percer et équiper en respectant le plan d'implantation des composants suivant :

sauf les résistances filament R5,R6,R7 et R8 qui sont absentes !

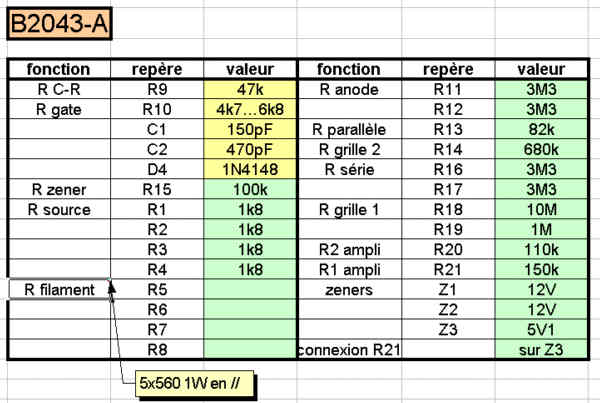

Voici la nomenclature (en jaune, composants communs, quelque soit l'ersatz; en vert, composants paramétrables, spécifiques de l'ersatz):

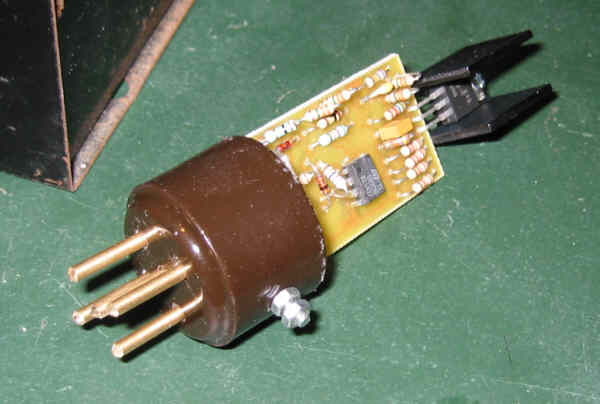

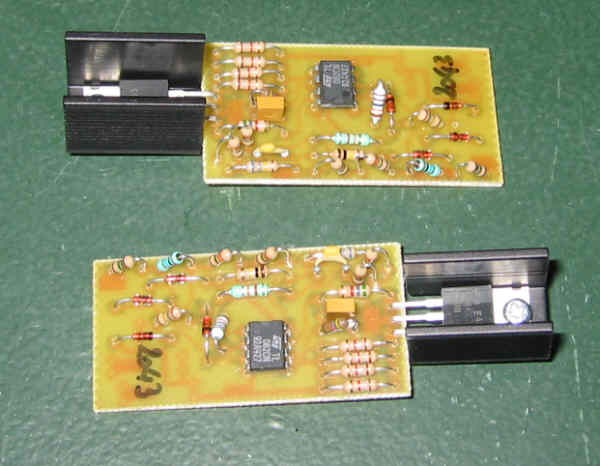

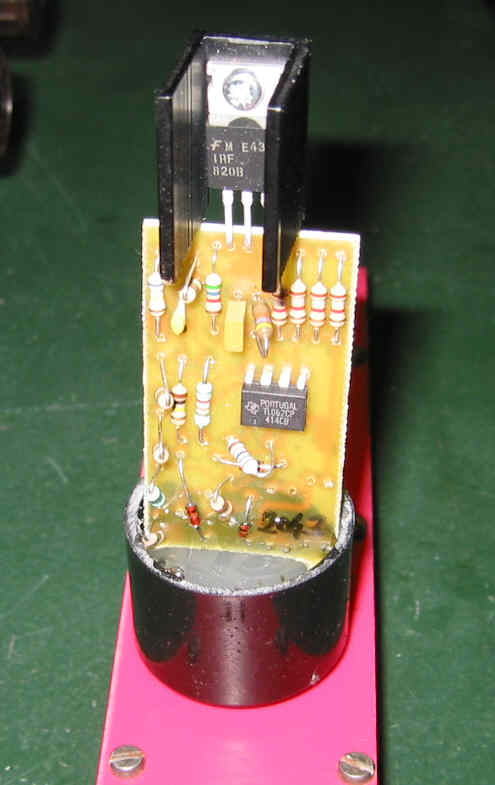

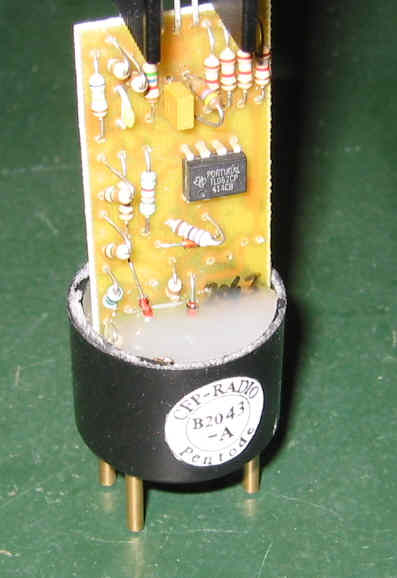

Carte équipée :


Le radiateur a les dimensions suivantes : 25x20x15 (ML26 TO220); il peut être taillé dans un profilé de menuiserie alu 15x40...



5. Câblage du culot

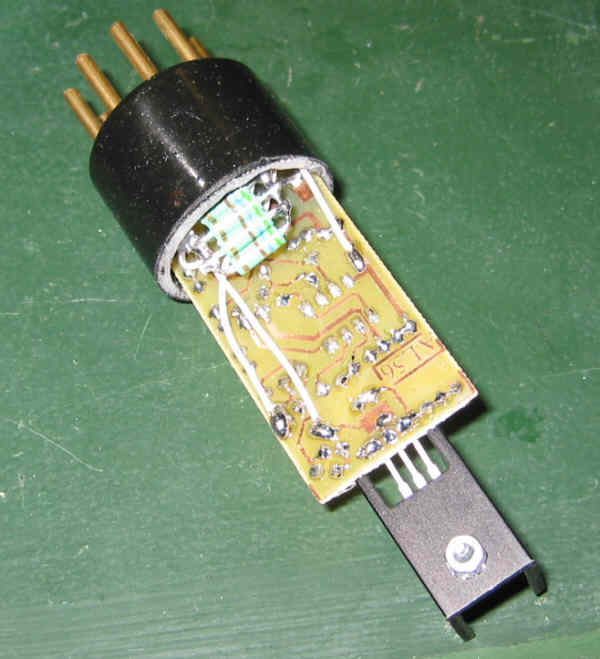

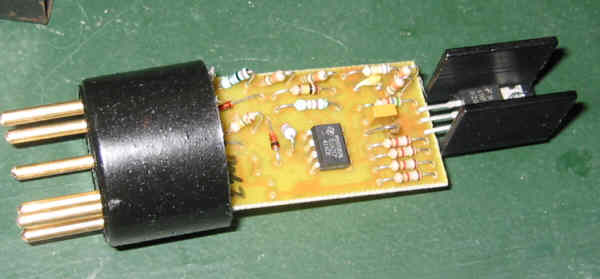

Il suffit de souder les 4 fils du culot sur les zones réservées du circuit (A,G2,G1 et K)





6. Vérification du fonctionnement

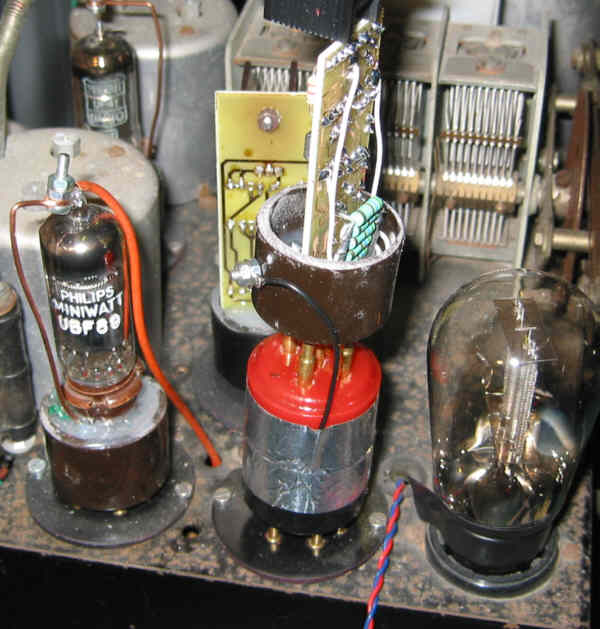

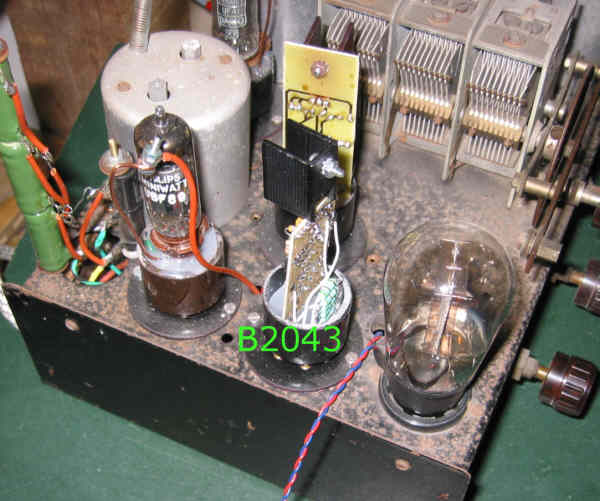

Installer l'ersatz sur les poste outillage spécifique ou sur un châssisPHILIPS tous courants

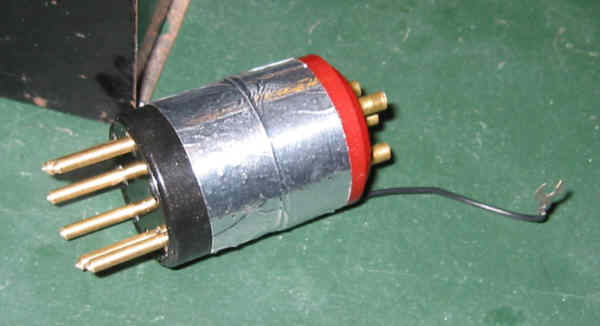

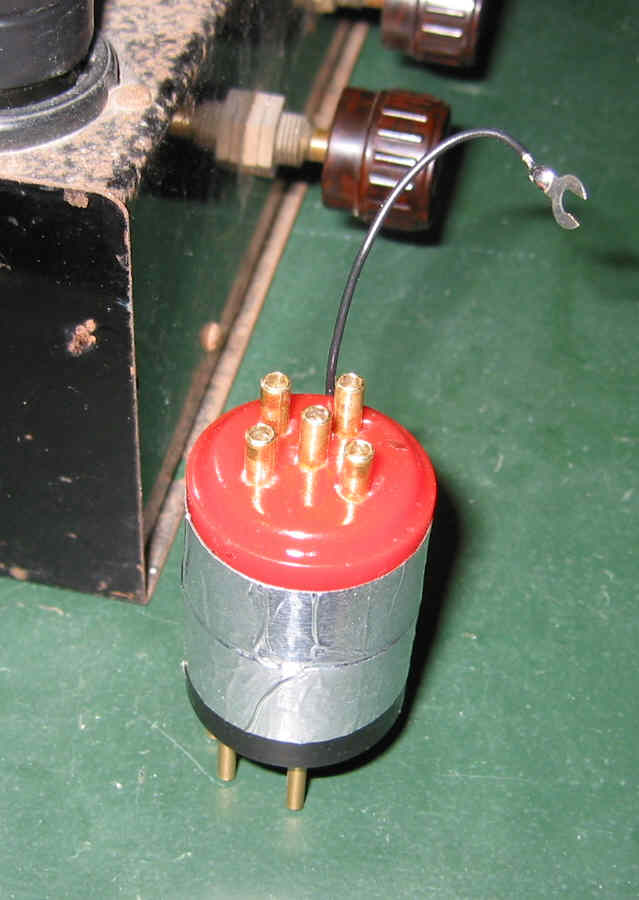

Dans le cas de la version B2043-AL, utiliser un adaptateur !

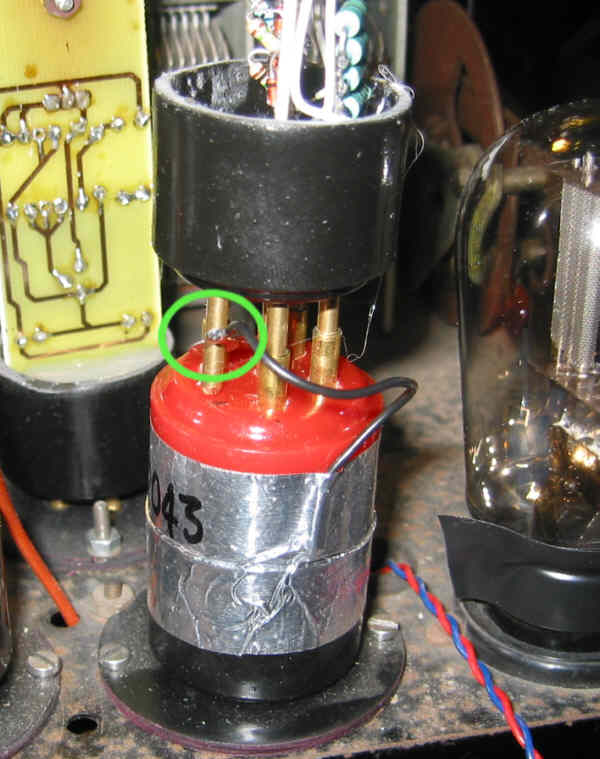

et dans le cas de la version B2043-AD, utiliser le même adaptateur et poser simplement la cosse à fourche sur la 6° broche du culot :




7. Finitions

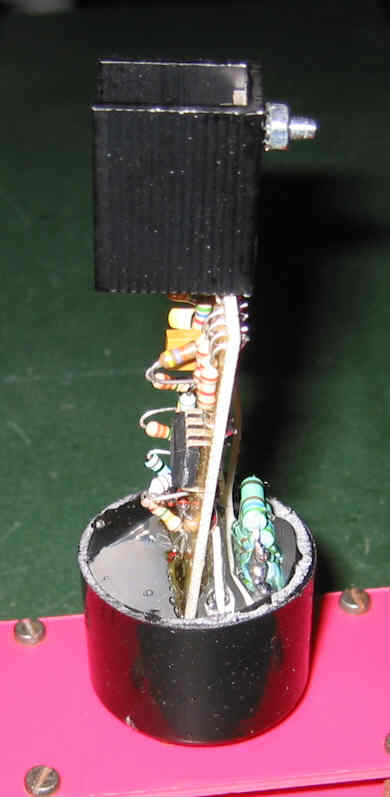

Immobiliser le circuit bien vertical, parallèle à l'échelle de résistances et noyer les fils avec de la colle thermo; remplir le culot complètement.



Vérifier de nouveau le fonctionnement

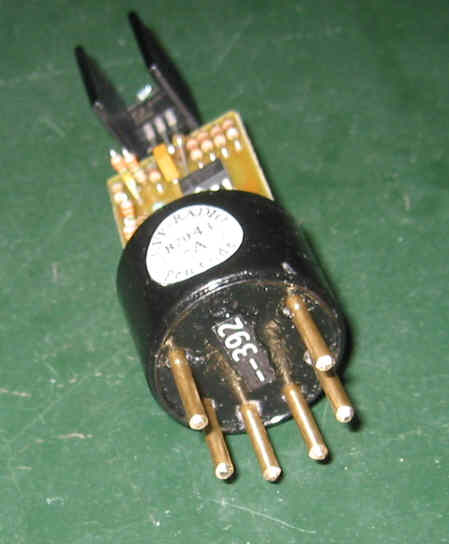

Coller l'étiquette de référence de la lampe


Coller l'étiquette de numérotation :


Ne pas oublier un écrou supplémentaire sur la borne latérale pour la version B2043-AL



8. Version entièrement moulée

Pour éviter l'utilisation d'un circuit imprimé, on peut câbler en semi-volant sur un rectangle de carton et noyer l'esemble (sauf le transistor, son dissipateur et les 5 résistances de 560 ohm) dans la résine :

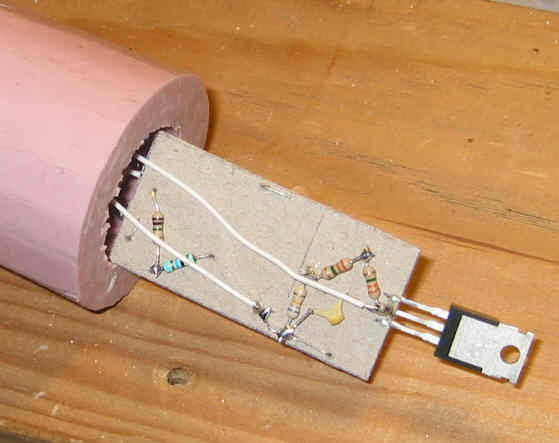

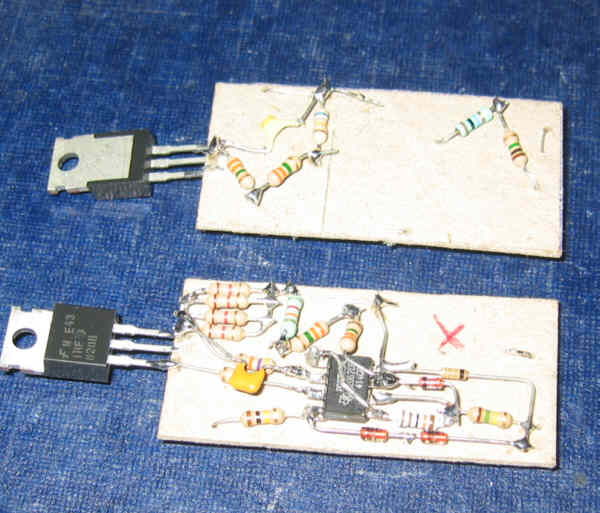

câblage du circuit sur un rectangle de carton de 55 x 26 mm

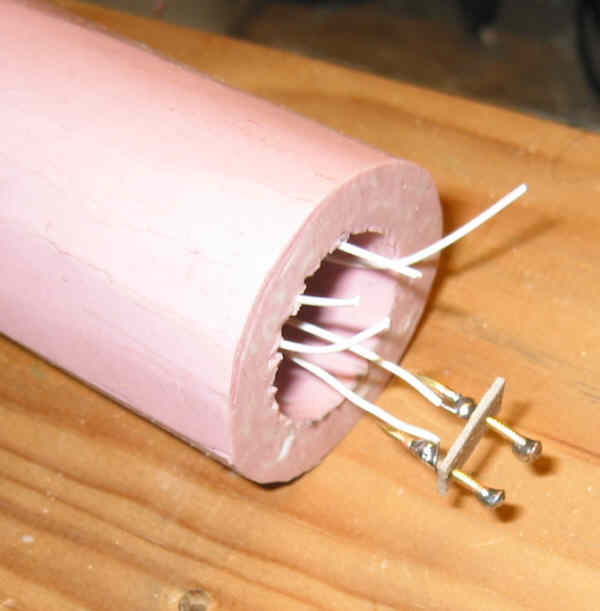

Soudage de 2 fils sur 2 clous laiton de 1,2x20 insérés dans un rectangle de carton :


raccordement du circuit par des fils passant dans le moule

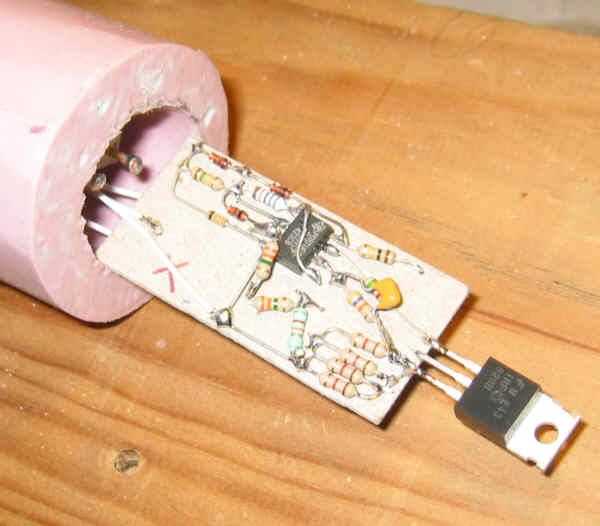

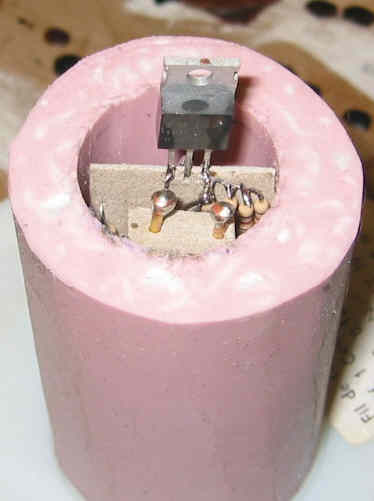

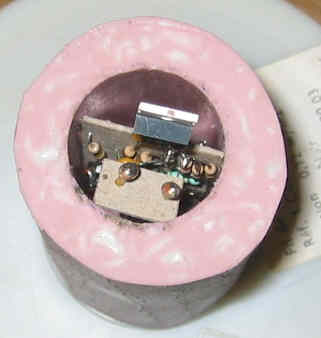

Installation dans le moule :

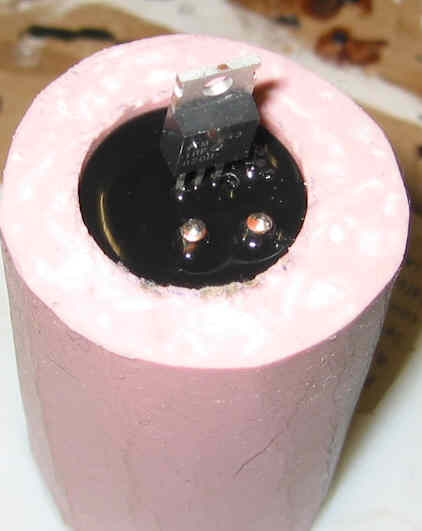

Coulée de la résine :

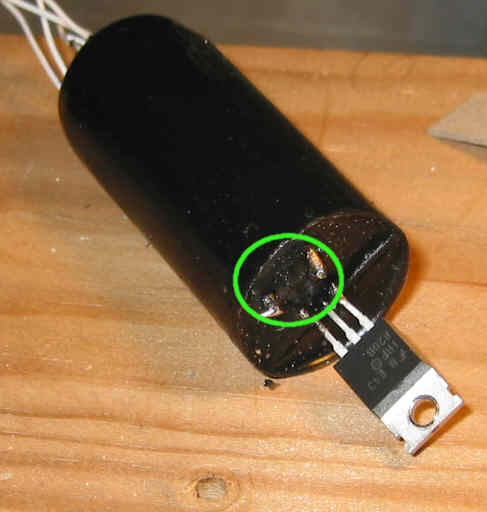

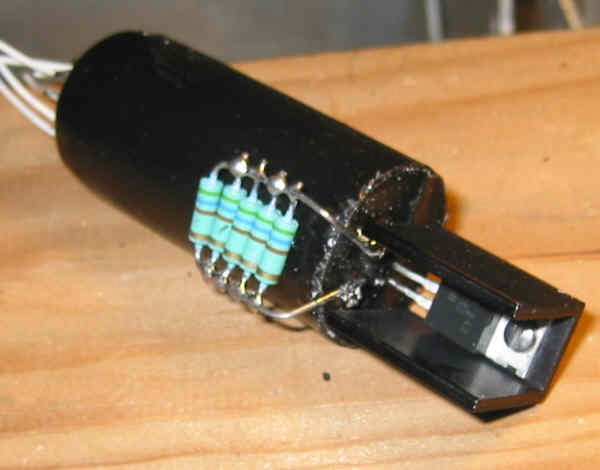

Après démoulage, raccordement des résistances de 560 ohm :

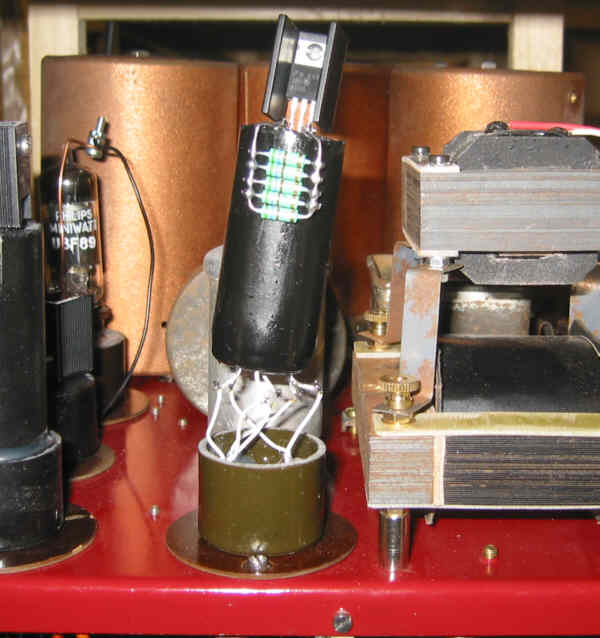

vérification du bon fonctionnement sur PHILIPS 634C
