Fabrication de l'ersatz B2044-A
Lampe remplacée : B2044 schéma:2442-2 Immatriculation: --000

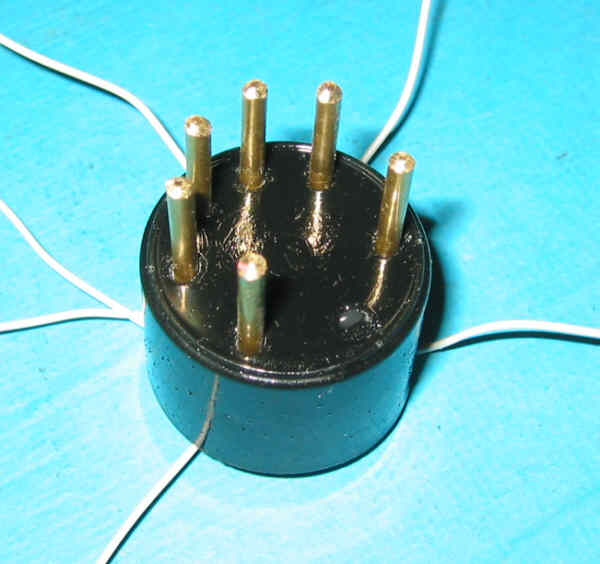

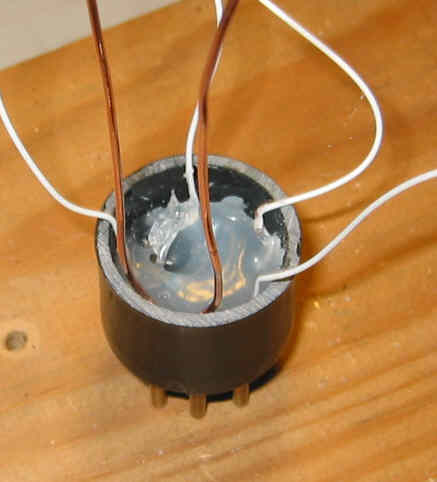

Culot européen 6 broches Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout Souder 2 fils de cuivre de 1,5mm² sur les 2 broches filament :
La hauteur totale de l'ersatz est de l'ordre de 100-110 mm Quantité de résine teintée rouge-noire (1 goutte rouge, 1/2 goutte noire) : 4 cl (6 mm de hauteur dans le pot) Quantité de catalyseur : 1,5 ml Avec ces quantités, on prépare une ampoule et 2 culots européens Utiliser le moule spécial ainsi que le contre-moule servant aussi aux bobines BA5 Souder un fil de cuivre 5/10 isolé teflon longueur 110 mm sur la tête d'une vis M3x30 en laiton Introduire le fil dans l'axe du contre-moule, jusqu'à ce que la vis soit en butée Introduire la vis dans le trou central du moule préalablement plié sur lui-même Redéplier le moule, et pousser la vis de façon à ce que le contre-moule dépasse de 32-33 mm (surtout ne pas tirer le contre-moule, il faut que la vis soit toujours à son contact !) La vis doit dépasser de 9 mm environ : Poser l'ensemble sur une cale comportant un trou de manière à ce que la ne porte pas Suspendre le contre-moule avec un support réglable; vérifier le centrage dans le moule, couler la résine (égaliser autour du contre-moule pour avoir au final la même épaisseur partout) Démouler en enlevant d'abord le contre-moule, puis en pliant le moule sur lui-même Meuler l'ampoule pour amener la hauteur à 40-42 mm Installer une rondelle et deux écrous M3 laiton sur la vis de l'ampoule; serrer le premier.

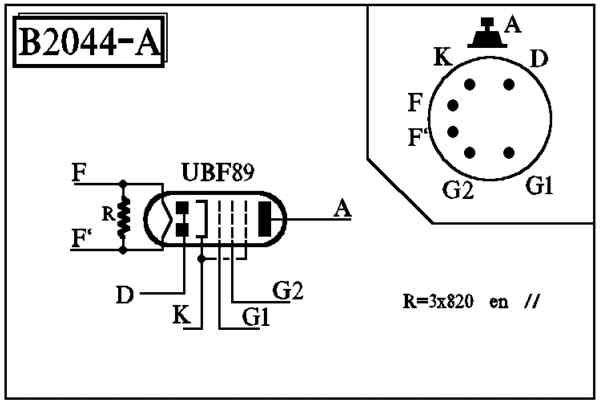

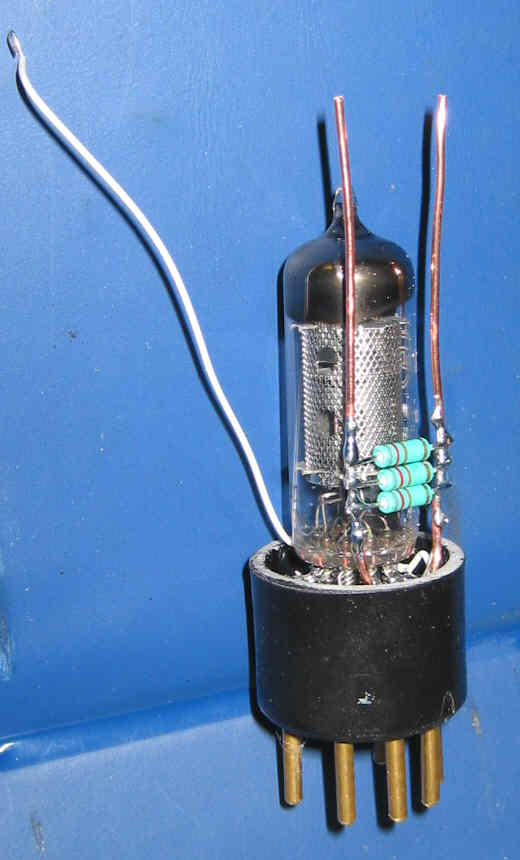

Lampe utilisée : UBF89 faire des boudinettes, câbler selon schéma :

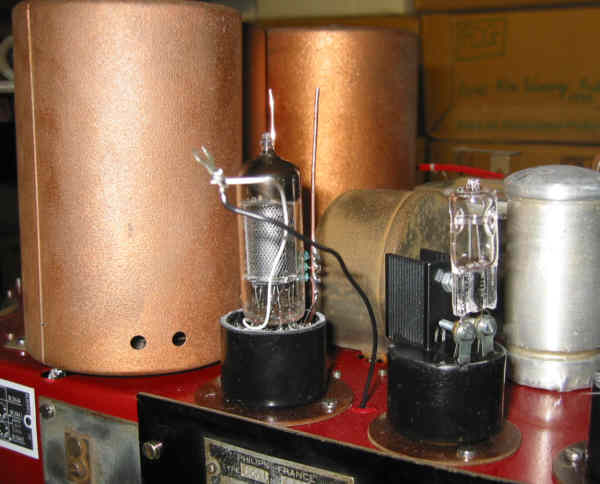

Installer l'ersatz sur le châssis Philips 634C en Dét + BF, à la place de la B2044 Vérifier le bon fonctionnement

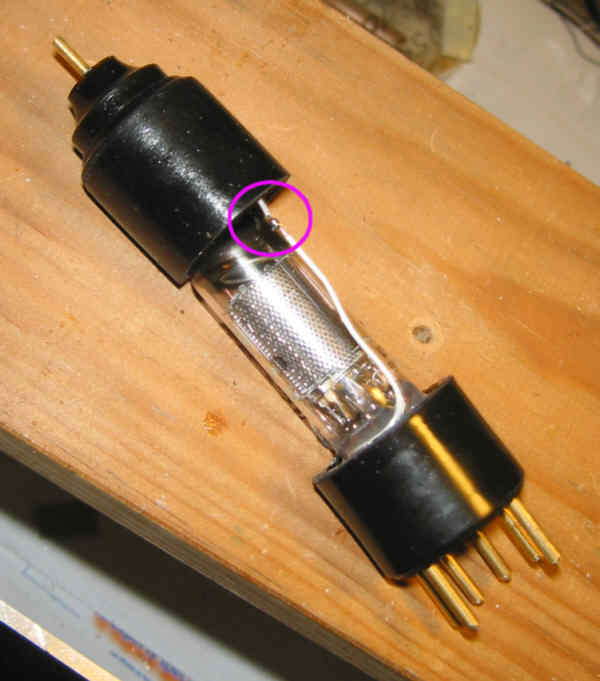

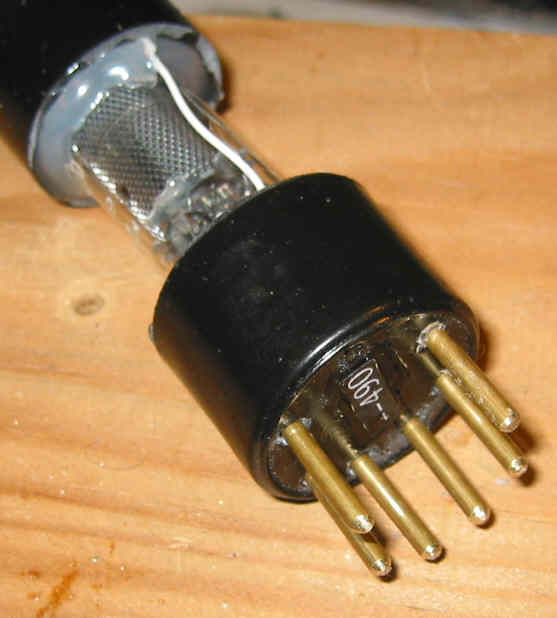

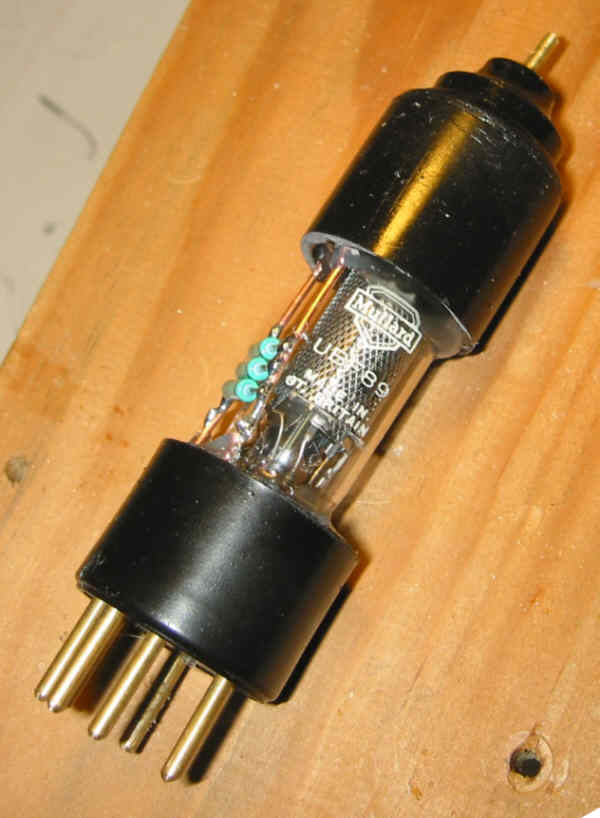

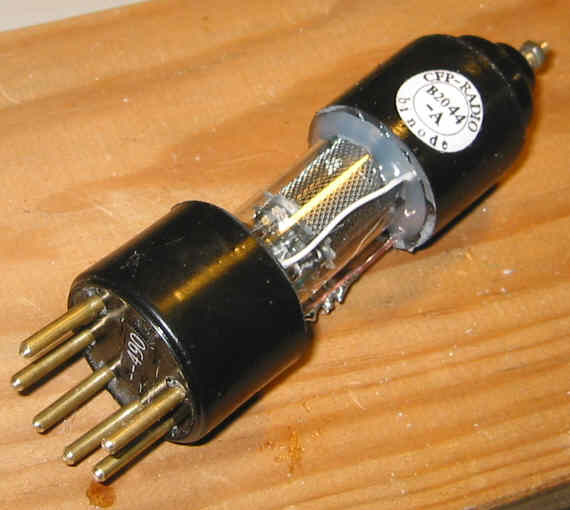

Coller le culot et l'ampoule à leur jonction. raccorder le fil d'anode coller les étiquettes de référence et de numérotation :
