Fabrication de l'ersatz E449-A





1. Caractéristiques de l'ersatz

Lampes remplacées : Rens1234, E449, AK1

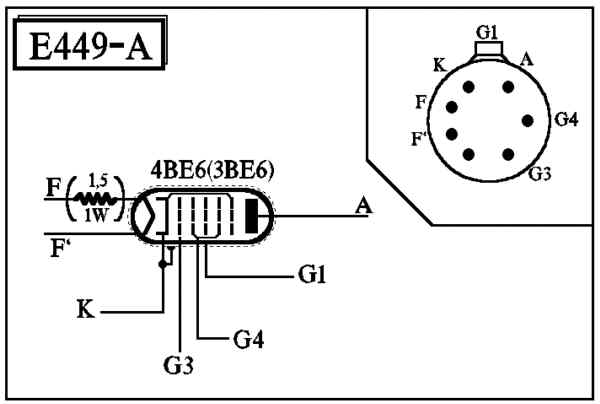

Schéma :2670


prévu au départ pour remplacer une RENS1234 équivalente de la E449, cet ersatz peut remplacer aussi une AK1

Immatriculation: --000



2. Culot

Culot européen 7 broches.

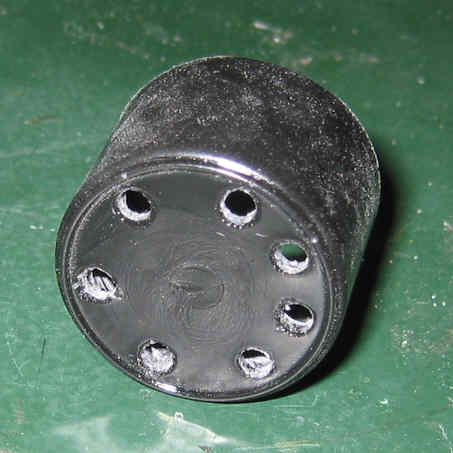

Couler un culot 7 broches teinté en noir


Les 7 broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout. Souder un fil sur chacune d'elles:

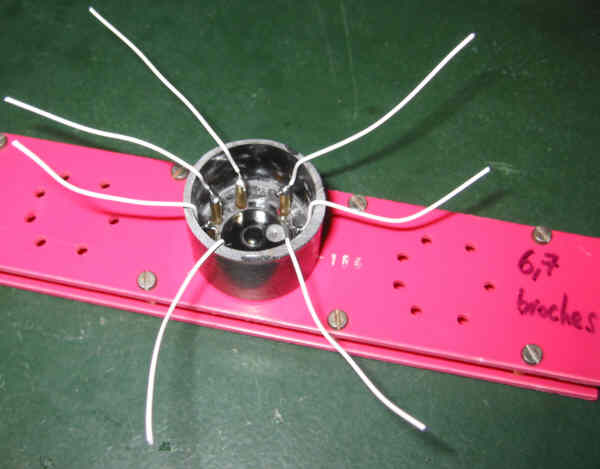

Insérer les 7 broches dans le culot, utiliser le gabarit "support 6-7 broches" pour couler la colle thermo



3. Ampoule en résine

L'ampoule est un tube cylindrique de 50 mm de haut, terminé par une embase de connexion supérieure de lampe ancienne (AK1) qu'on peut dévisser pour ne garder qu'une vis + écrou (E449)
Donc il n'existe pas de version "nue" avec lampe apparente (car elle est miniature et il faudrait une embase supérieure)
Quantité de résine teintée noire (2 gouttes) : 7 cl (11 mm de hauteur dans le pot)
Quantité de catalyseur : 2,5 ml
Avec ces quantités, on prépare une ampoule et 3 culots européens

Utiliser le moule spécial ainsi que le contre-moule servant aussi aux bobines BA5
Souder un fil de cuivre 8/10 longueur 110 mm sur la tête d'une vis M3x30 en laiton


Introduire le fil dans l'axe du contre-moule, jusqu'à ce que la vis soit en butée



Introduire la vis dans le trou central du moule préalablement plié sur lui-même



Redéplier le moule, et pousser la vis de façon à ce que le contre-moule dépasse de 32-33 mm (surtout ne pas tirer le contre-moule, il faut que la vis soit toujours à son contact !)


La vis doit dépasser de 9 mm environ :


Poser l'ensemble sur une cale comportant un trou de manière à ce que la ne porte pas
Suspendre le contre-moule avec un support réglable; vérifier le centrage dans le moule, couler la résine (égaliser autour du contre-moule pour avoir au final la même épaisseur partout)



Démouler en enlevant d'abord le contre-moule, puis en pliant le moule sur lui-même


Installer une rondelle et un écrou M3 laiton sur la vis de l'ampoule; serrer l'écrou.



4. Câblage de la lampe

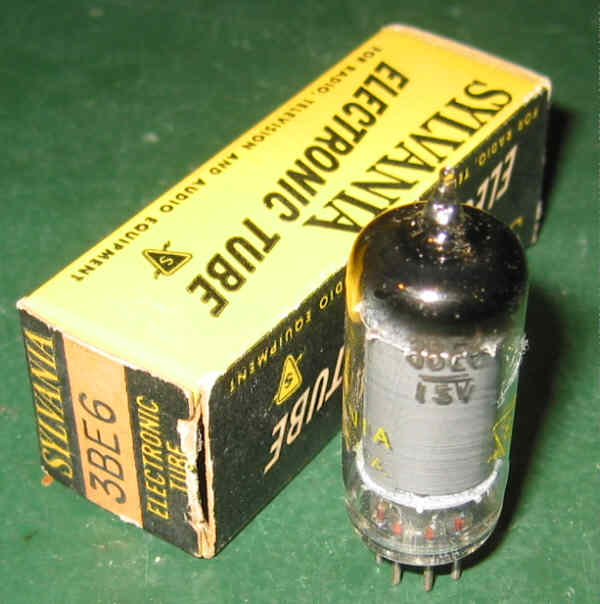

Lampe utilisée : 4BE6 ou 3BE6

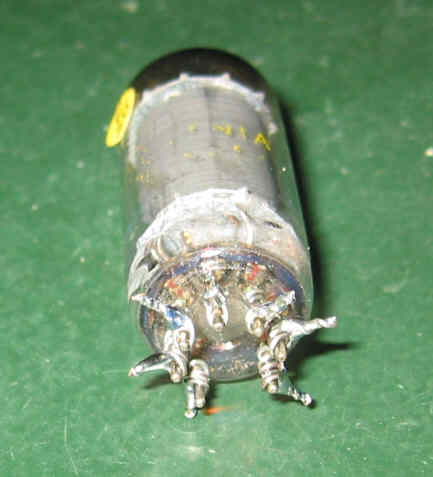

faire 7 boudinettes, raccorder au culot selon schéma :

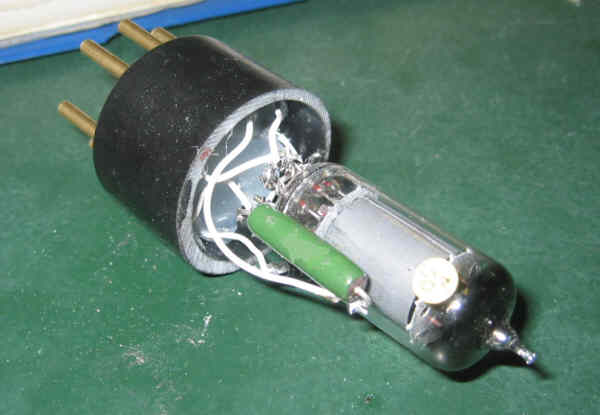

Dans le cas de la 3BE6 câbler la résistance de 1,5 ohm :

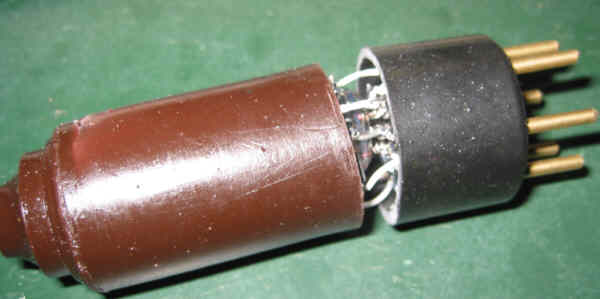

Descendre au maximum la lampe dans le culot en orientant correctement les fils, afin d'avoir la hauteur minimale.
Raccorder le fil de l'ampoule sur la connexion d'anode, au plus court :




5. Vérification de fonctionnement

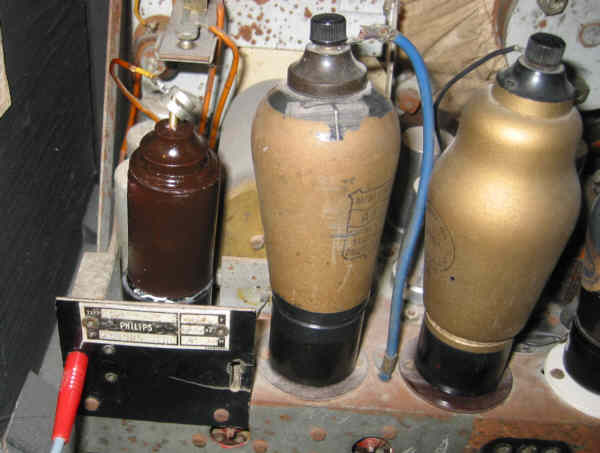

Installer l'ersatz sur le poste PHILIPS 521A en convertisseur, à la place de la AK1

faire le contact sommairement au sommet de l'ampoule

vérifier le bon fonctionnement du récepteur sur les 2 gammes d'ondes.



6. Finitions

Souder un fil sur la broche de cathode, et le coller sur l'embase avec un rectangle d'alu adhésif:

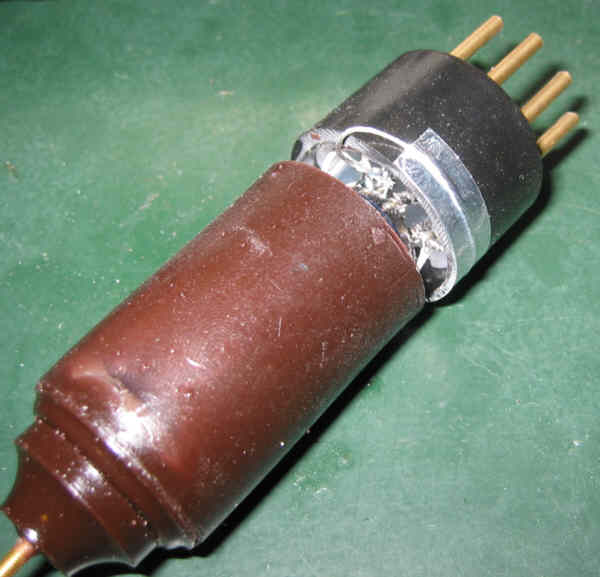

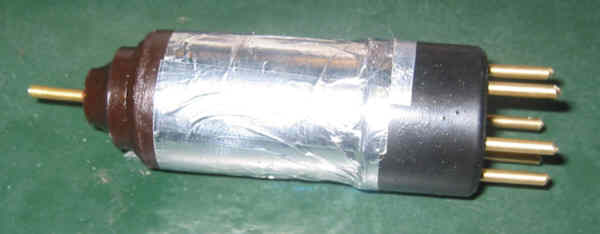

Approcher l'ampoule de l'embase et faire un tour d'alu sur la hauteur pour immobiliser l'ensemble:

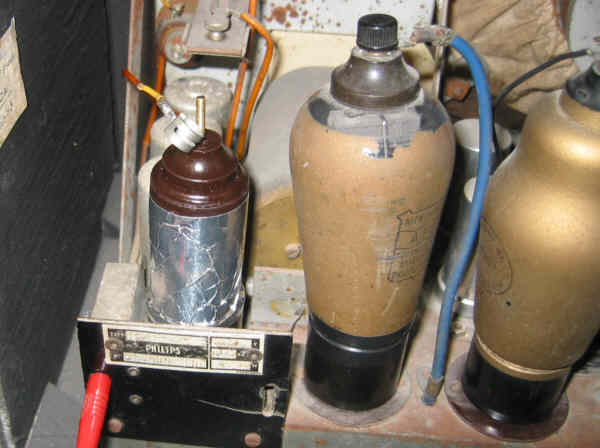

vérifier de nouveau le fonctionnement :

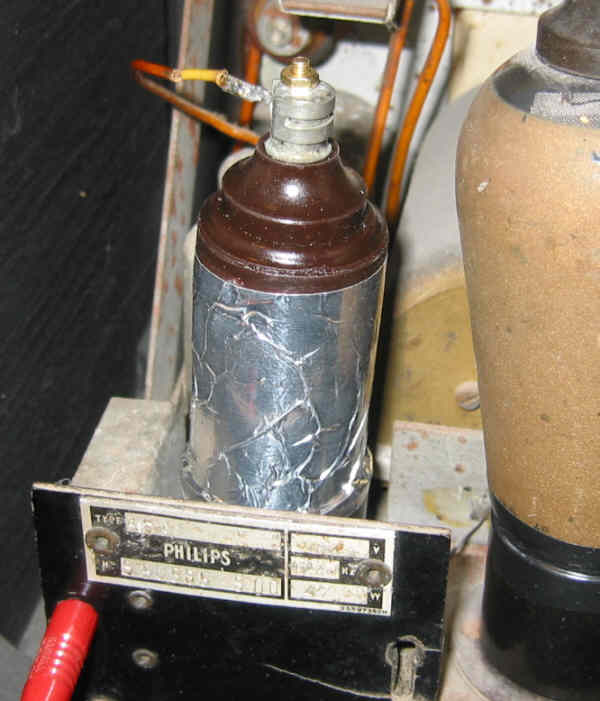

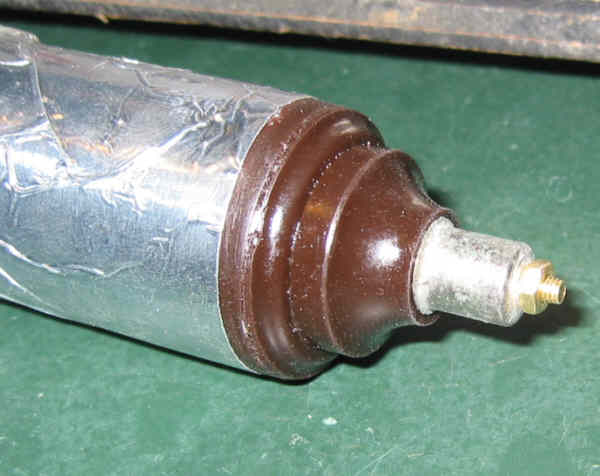

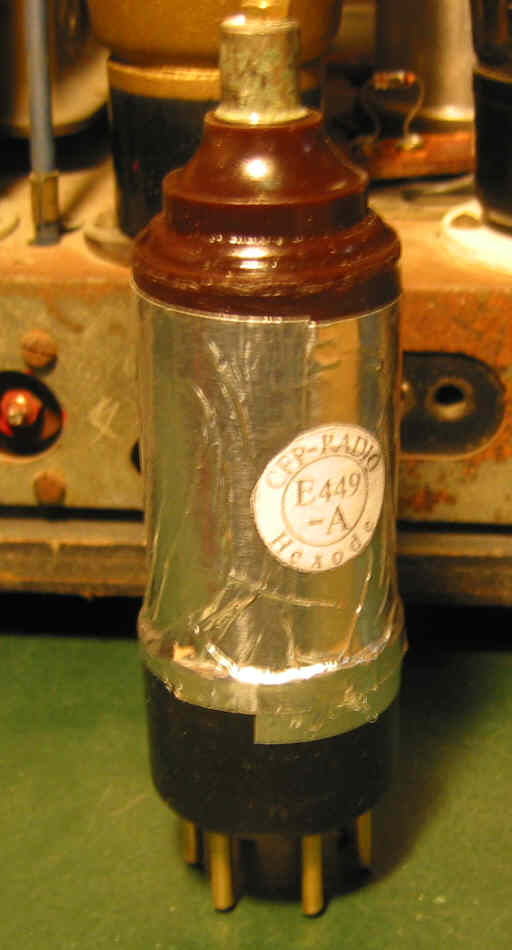

Boulonner une connexion de lampe ancienne récupérée et percée, sur la vis (version AK1) :

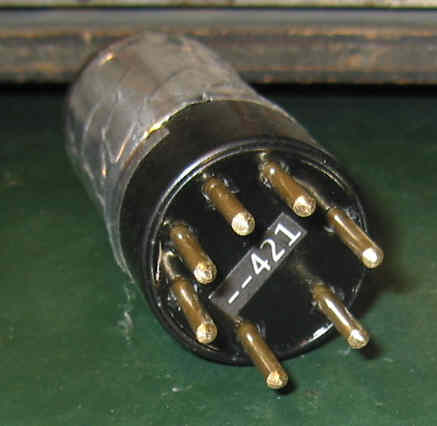

Coller l'étiquette de marquage et l'étiquette de numérotation :



Vérifier une nouvelle fois le fonctionnement sur le poste outillage.
