Fabrication de l'ersatz E463-D





1. Caractéristiques de l'ersatz

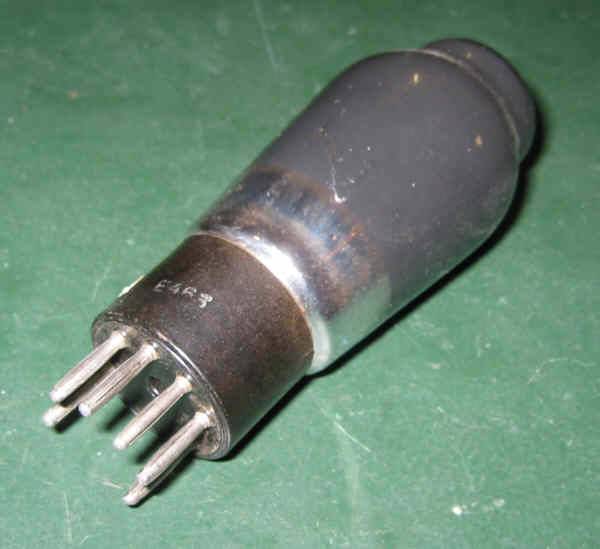

Lampe remplacée : E463

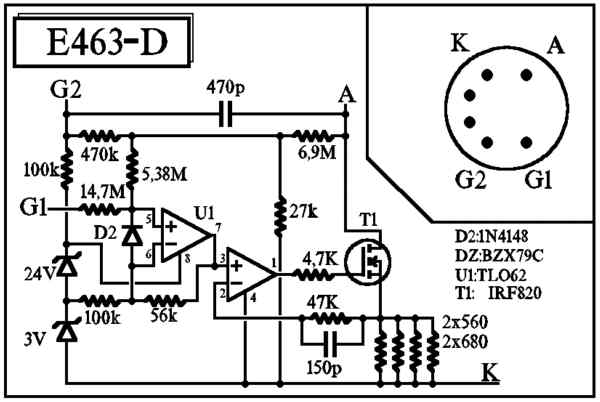

Schéma :2495

(Version solid state à semi-conducteurs)
Immatriculation: --000

Cet ersatz utilise un schéma universel (2219) paramétrable selon les caractéristiques linéarisées désirées.



2. Culot

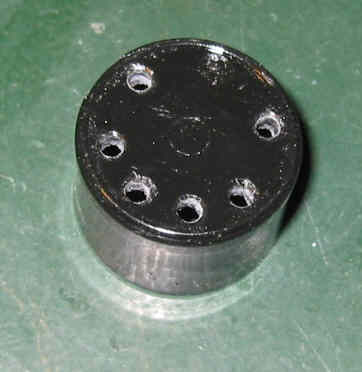

Utiliser le moule 6 broches européen, teinter en noir

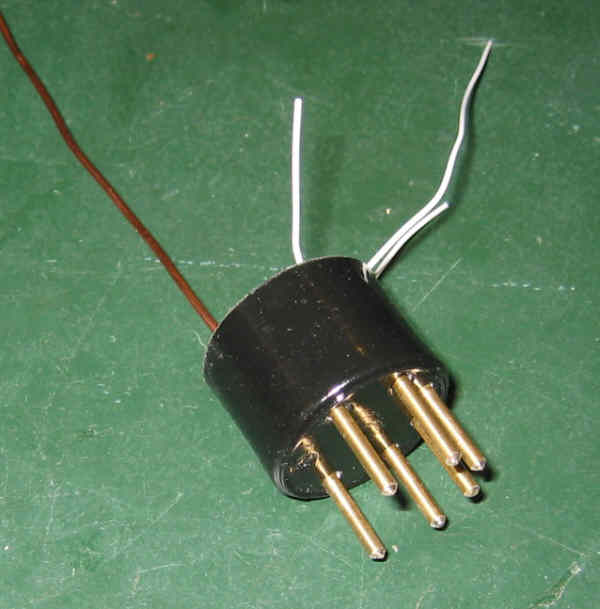

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

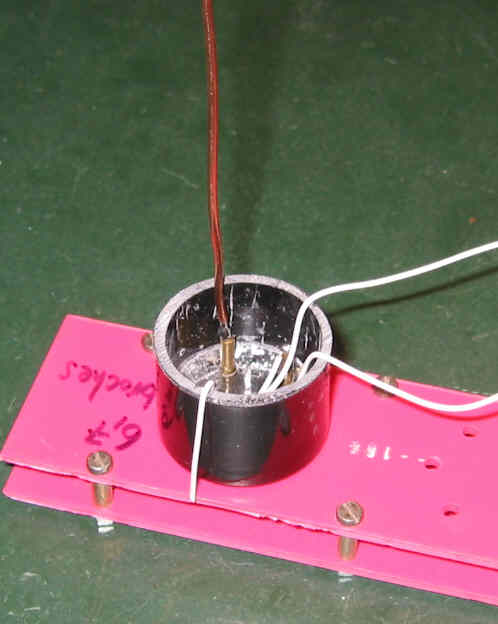

3 broches sont munies de fil soudé, un fil rigide de cuivre de 2,5mm², longueur 140 mm, est soudé sur la broche d'anode; ce fil sert de maintien mécanique au radiateur (et aussi de connexion d'anode). 2 broches n'ont pas de fil (filament inutilisé)
Lors de la coulée de la colle, rassembler les 3 fils du côté des broches de filament; prévoir un fil plus long pour la connexion de grille 2.






3. Câblage du circuit

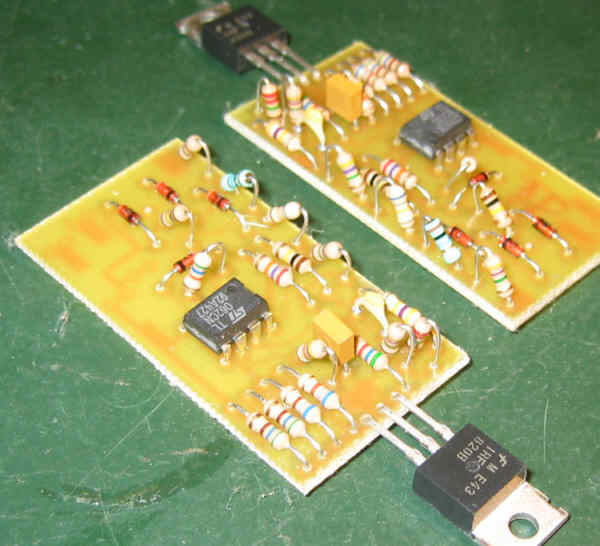

Cet ersatz utilise le circuit imprimé 2219 (2065 modifié B) universel.
Tirer, pour 6 circuits le typon

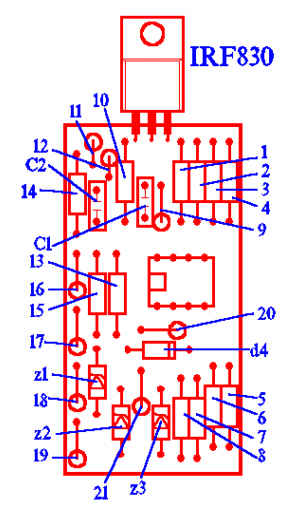

Graver, percer et équiper en respectant le plan d'implantation des composants suivant :

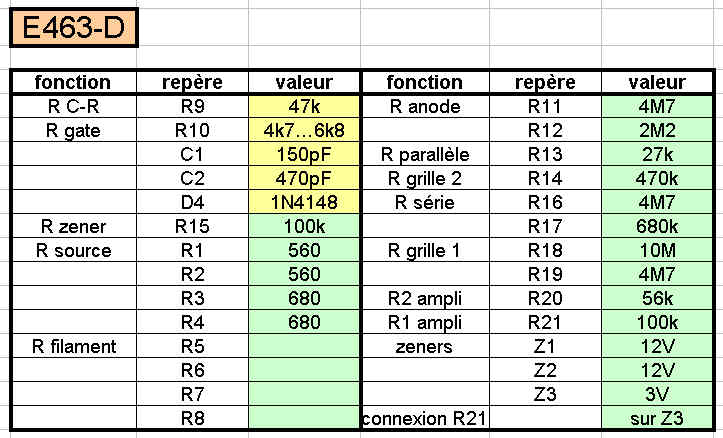

Voici la nomenclature (en jaune, composants communs, quelque soit l'ersatz; en vert, composants paramétrables, spécifiques de l'ersatz):

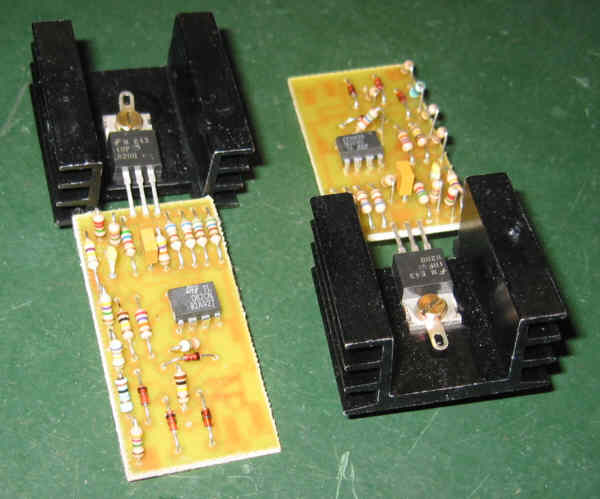

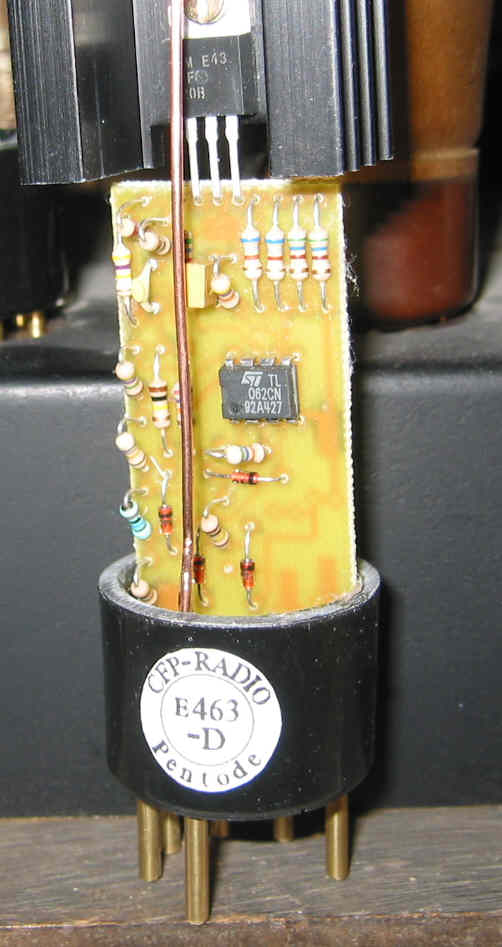

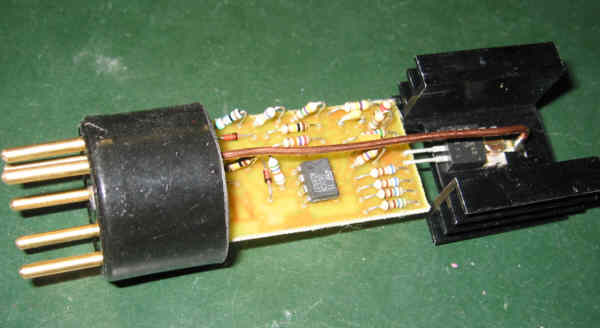

Carte équipée :

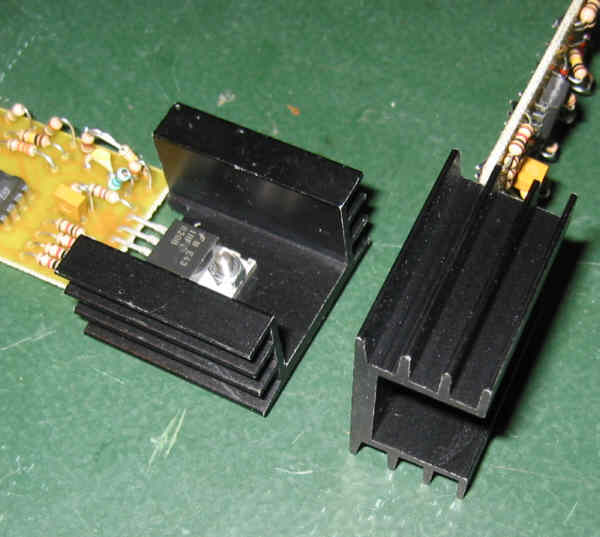

Le radiateur est plus grand que pour la version de base AL56 (45x36x14 = ML33):


Le transistor est fixé au radiateur en interposant une cosse à souder :




4. Câblage du culot

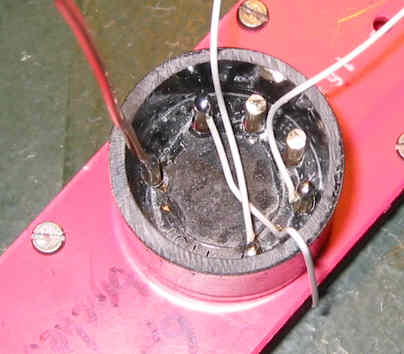

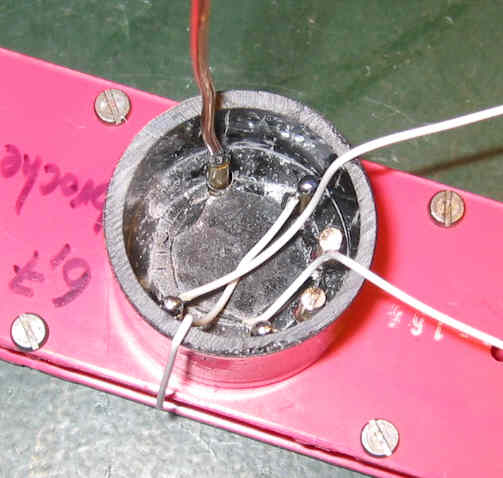

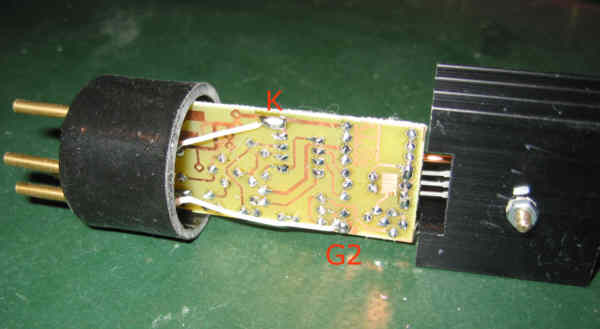

Il suffit de souder les 3 fils du culot sur les zones réservées du circuit (en particulier la zone de cathode, les 2 zones filament sont inutilisées) et le fil rigide d'anode à la cosse du transistor :





5. Vérification du fonctionnement

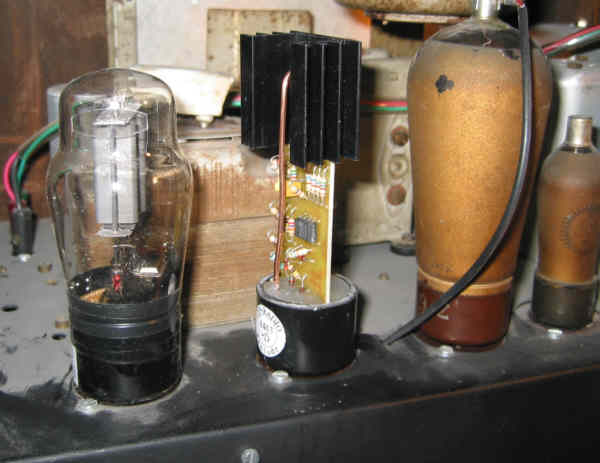

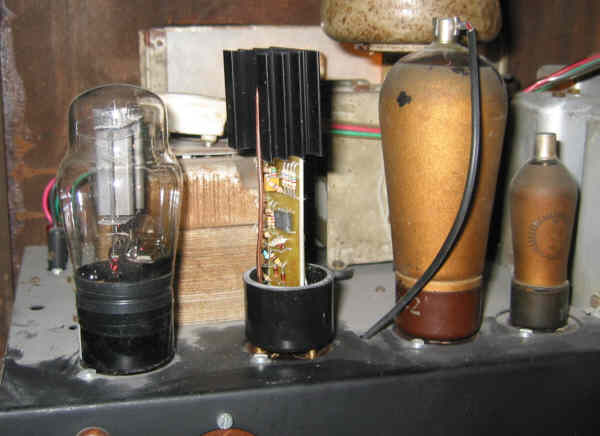

Installer l'ersatz sur le poste SEMCCO




6. Finitions

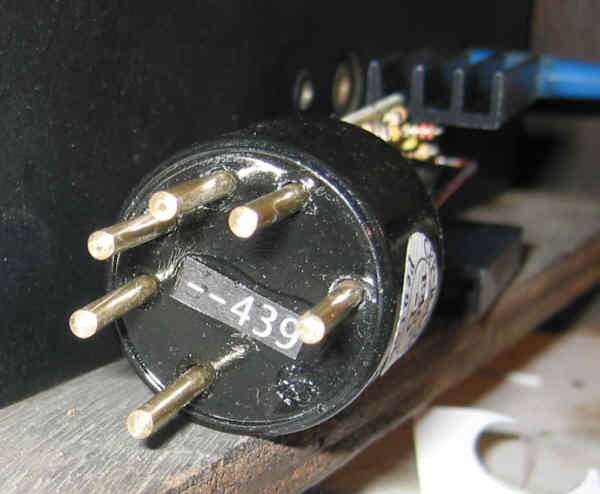

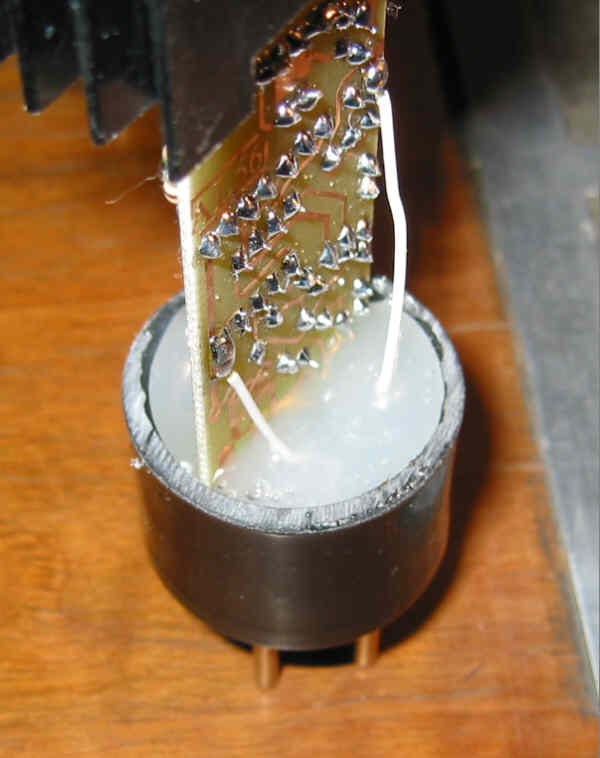

Immobiliser le circuit bien vertical et noyer les fils avec de la colle thermo; remplir le culot complètement.


Coller l'étiquette de référence de la lampe


Coller l'étiquette de numérotation :


Vérifier de nouveau le fonctionnement
