Fabrication de l'ersatz E499-C ou -D





1. Caractéristiques de l'ersatz

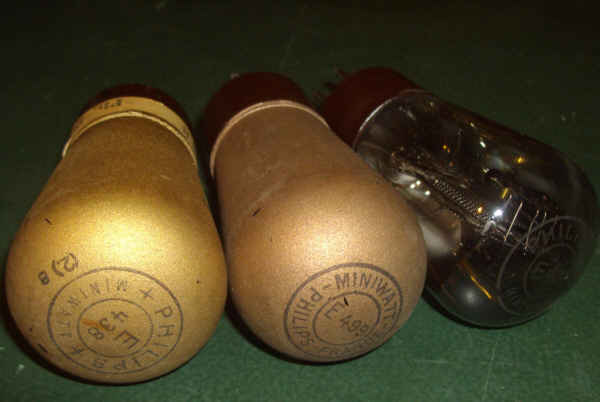

Lampes remplacées : E499

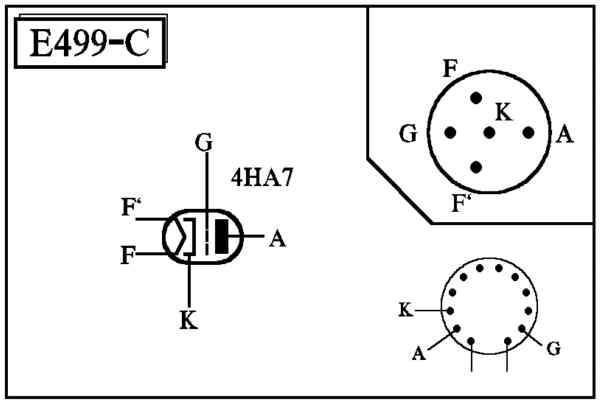

Schéma version -C:2750-2

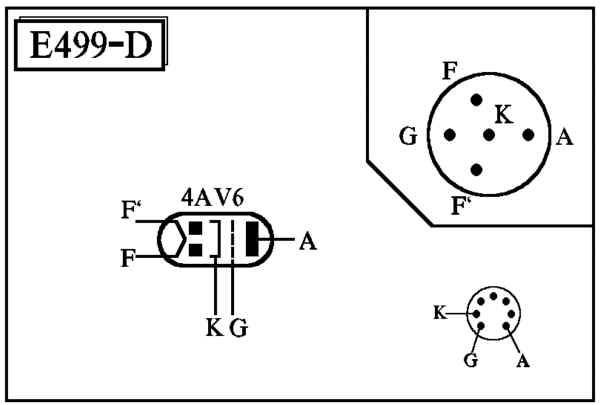

Schéma version -D:2757



Immatriculation: --000



2. Culot

Culot européen 5 broches

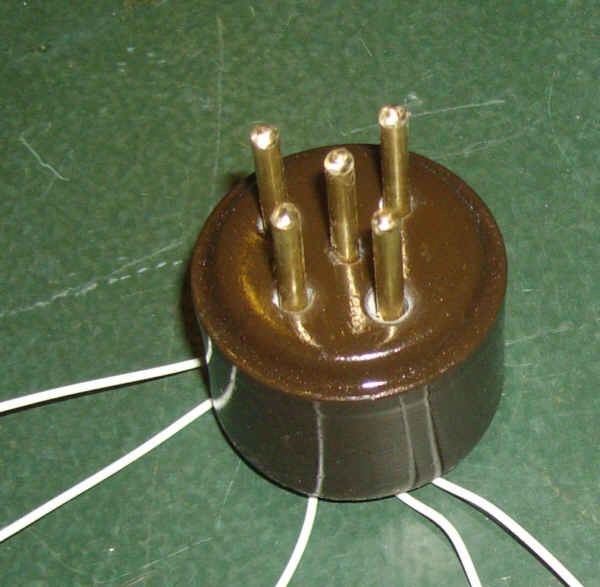

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout




3. Câblage de la lampe

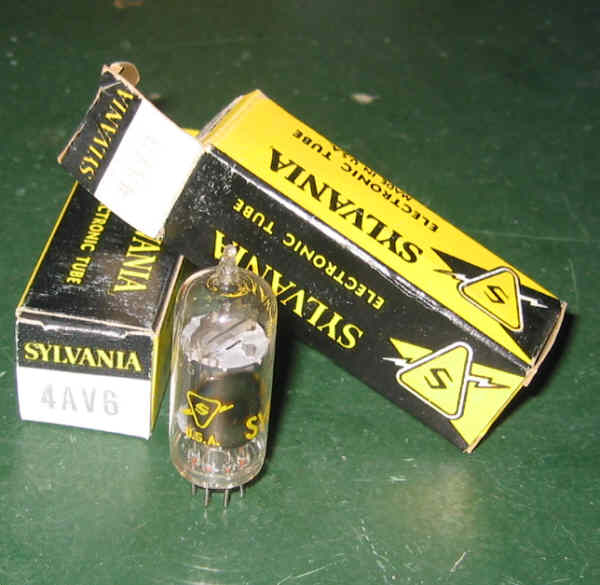

Lampe utilisée (version -D) : 4AV6


faire 5 boudinettes (les broches 5 et 6 ne sont pas utilisées), câbler selon le schéma

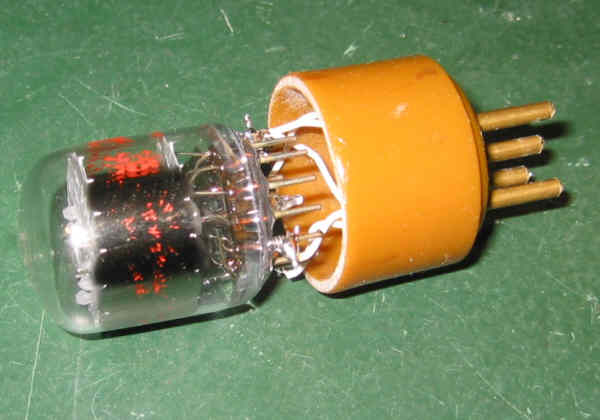

raccorder les boudinettes :

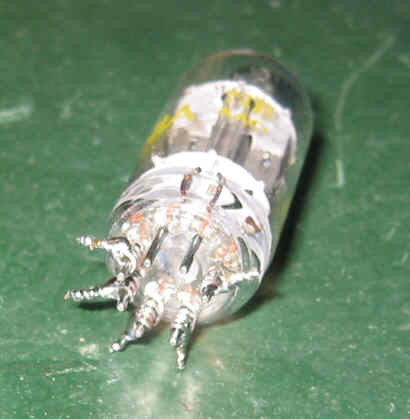

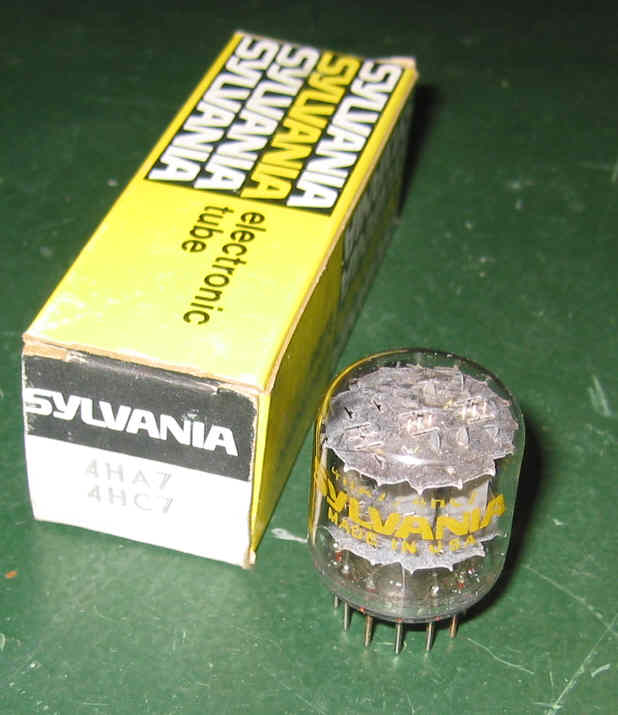

Lampe utilisée (version -C) : 4HA7 / 4HC7

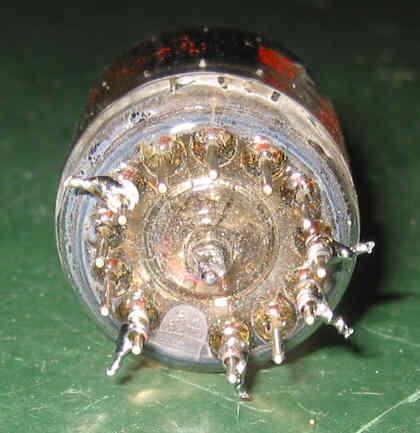

faire 5 boudinettes sur les bonnes broches (triode 2) :

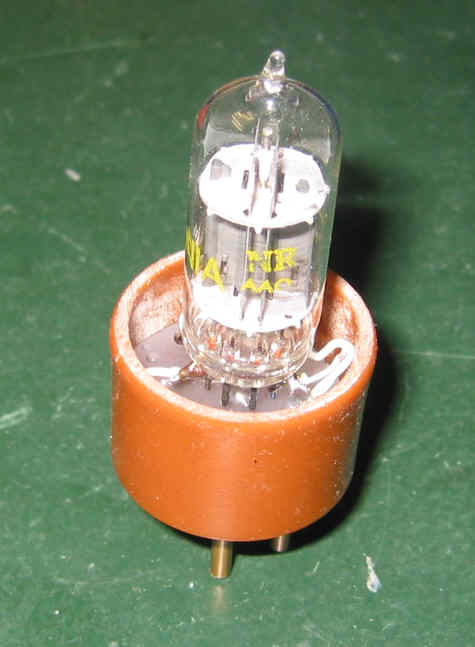

couper les fils du culot et les raccorder aux boudinettes :




5. Vérification de fonctionnement

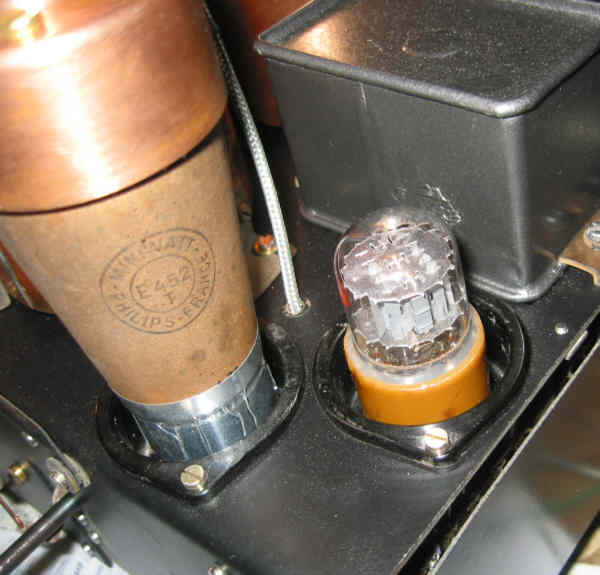

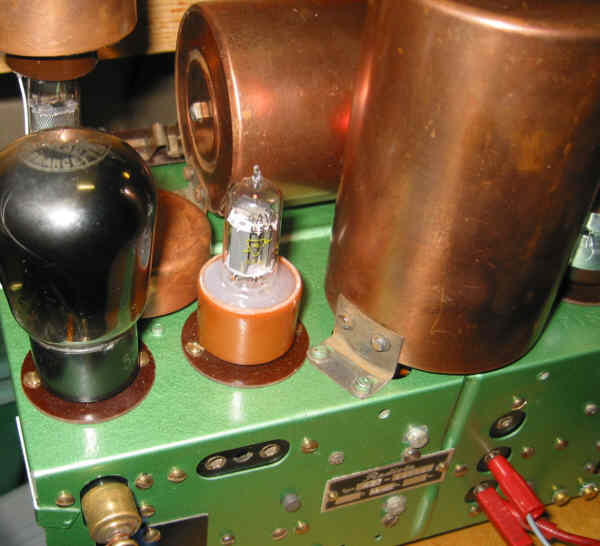

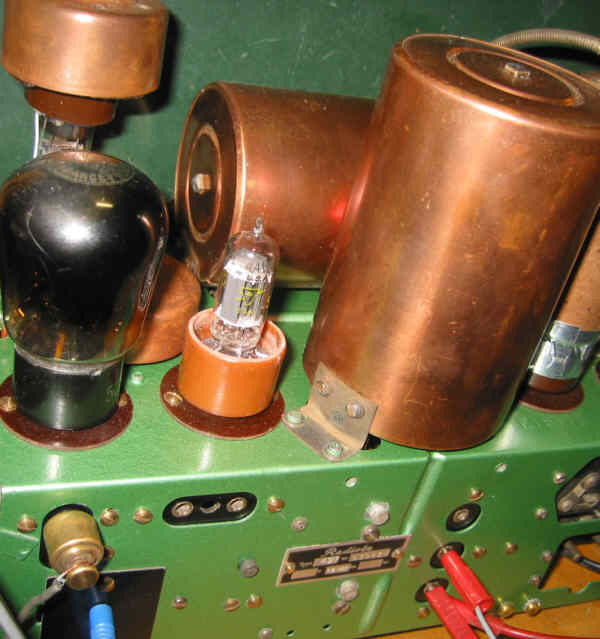

Installer l'ersatz sur le châssis PHILIPS 834A ou RADIOLA 427 en détectrice, à la place de la E499


A la rigueur, on peut utiliser le châssis PHILIPS 830A ou 630A


et vérifier le bon fonctionnement.



6. Finitions

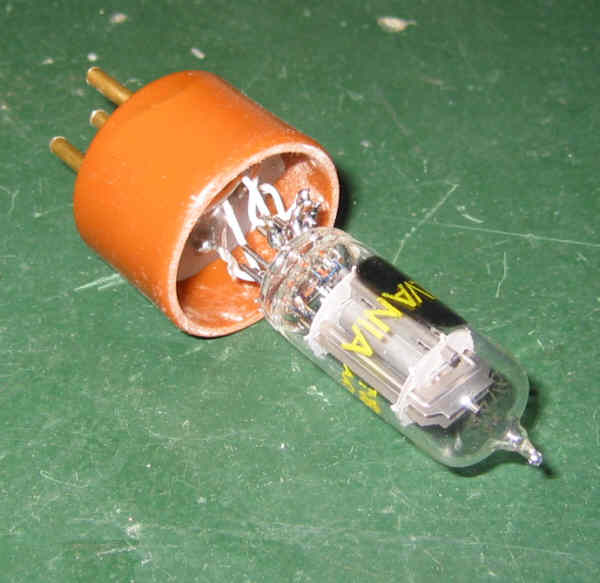

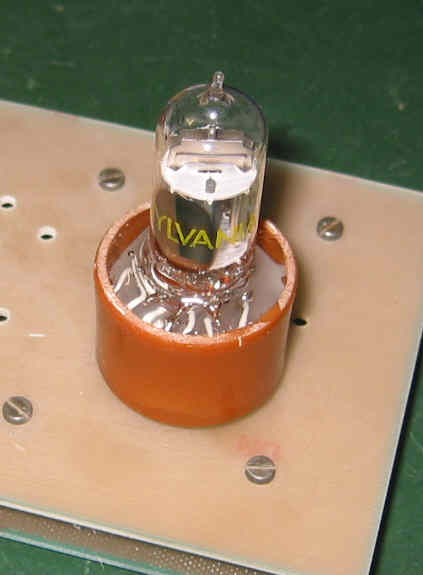

Descendre au maximum la lampe dans le culot en la tournant et en orientant correctement les connexions :


Couler de la colle thermo dans le culot jusqu'au bord pour immobiliser la lampe (veiller à ce qu'elle soit verticale et centrée dans le culot)

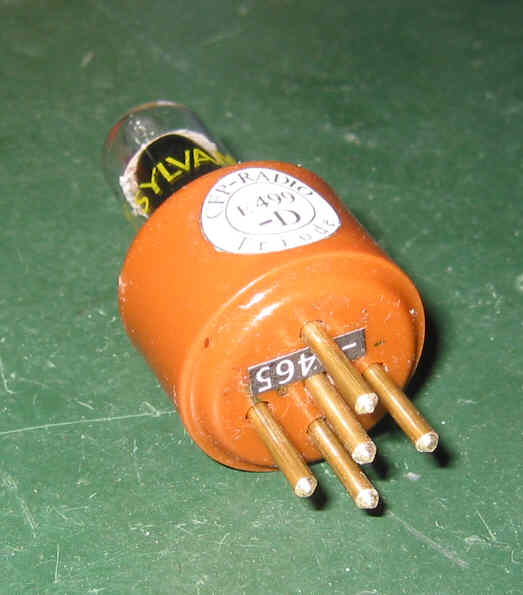

Coller les étiquettes de référence et de numérotation :




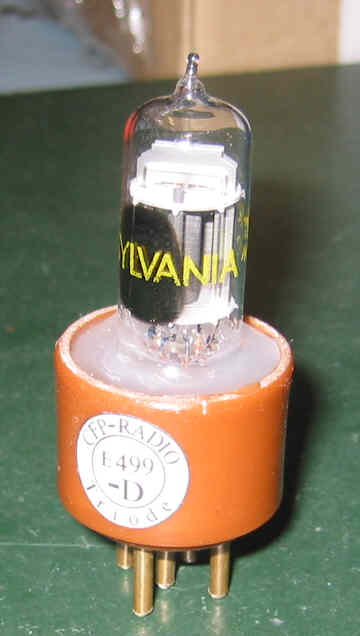

Vérifier une dernière fois le fonctionnement :
