Fabrication de l'ersatz F215-B





1. Caractéristiques de l'ersatz

Lampes remplacées : F215 (utilisée sur Philips 2501 par exemple)

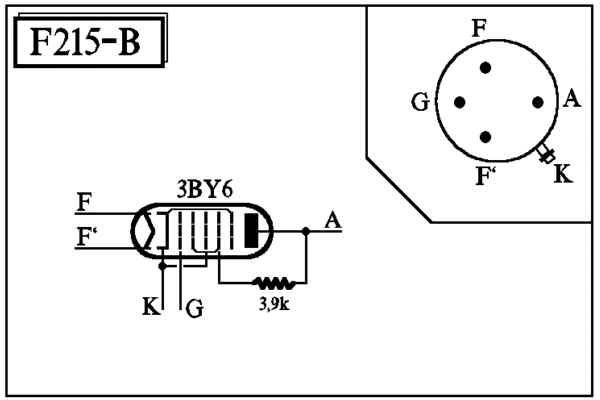

Schéma :2396

La résistance permet de coller au mieux aux caractéristiques de la lampe d'origine. La lampe est un peu sous-voltée, mais fonctionne très bien ainsi

Immatriculation: --000 (spécifiques)



2. Culot

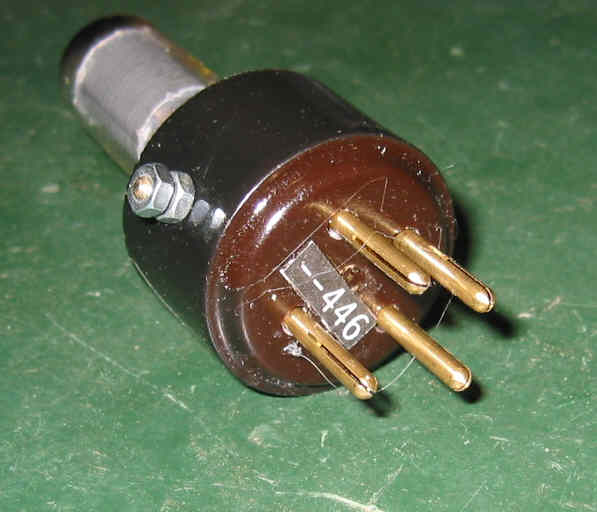

Culot européen 4 broches + plot latéral (cathode)
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout


La broche K est un boulon M3

Veiller à ce qu'elle ne dépasse pas plus de 6 mm du culot !



3. Câblage de la lampe

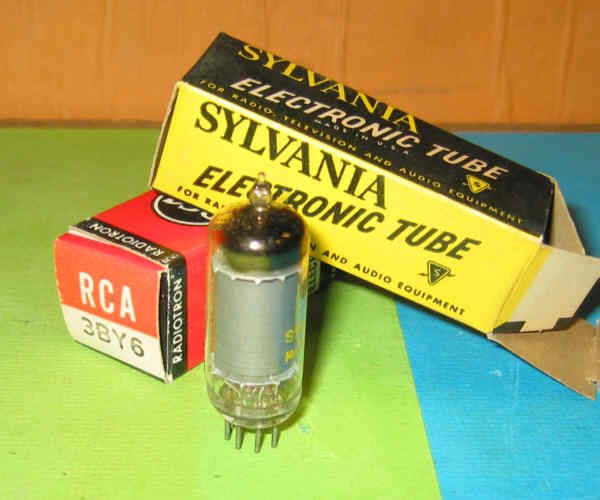

Lampe utilisée : 3BY6

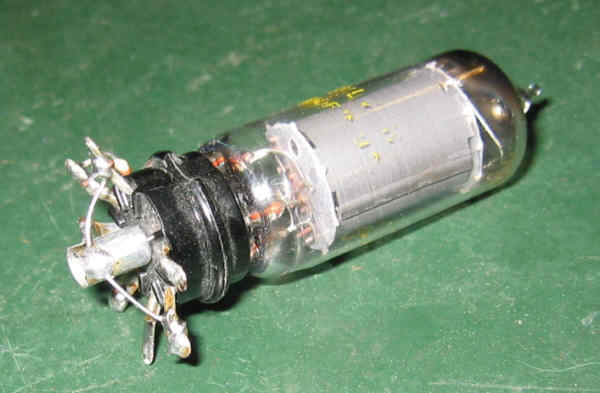

Pour simplifier le câblage, un support miniature est utilisé. Câbler alors directement sur celui-ci

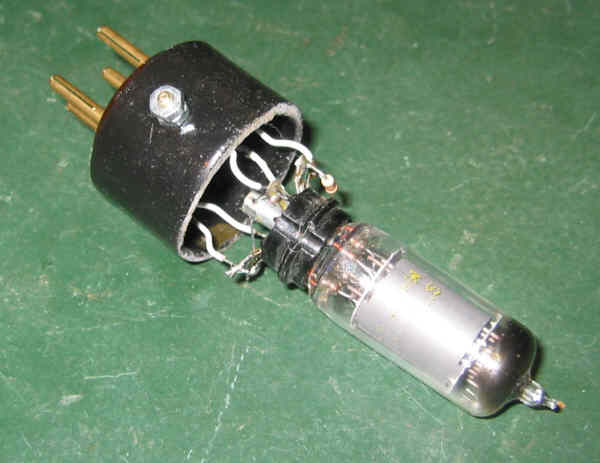

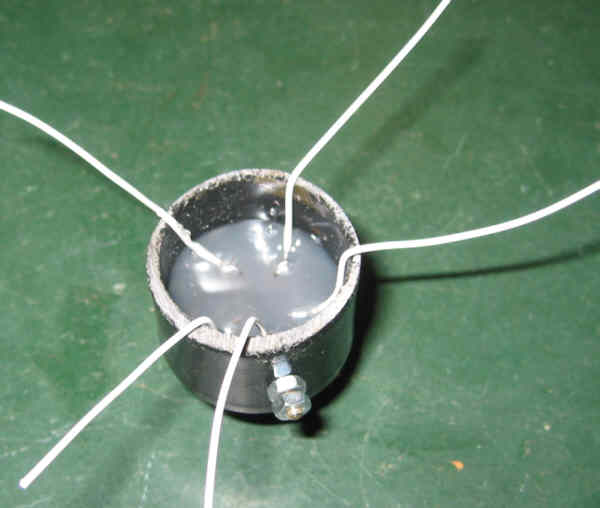

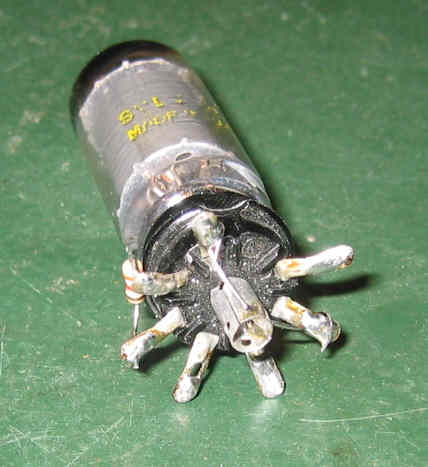

Raccorder le culot :

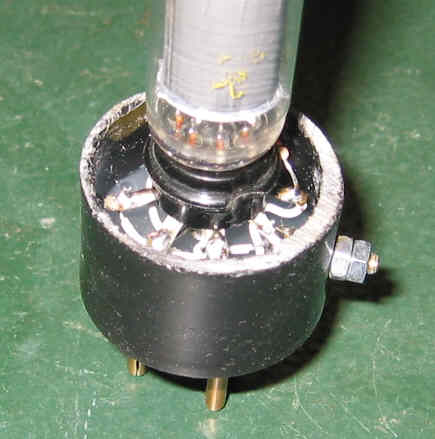

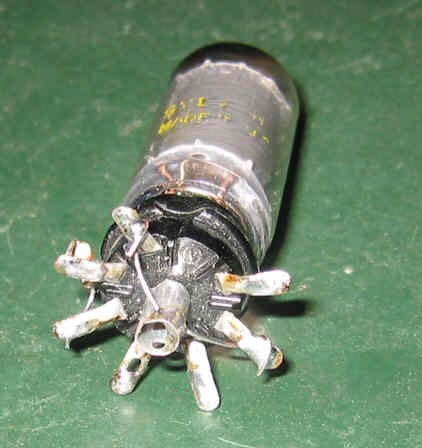

Enfoncer le support miniature dans le culot en positionnement les fils de façon à ce qu'il n'y ait pas de CC, en particulier avec le boulon latéral de cathode :




4. Vérification de fonctionnement

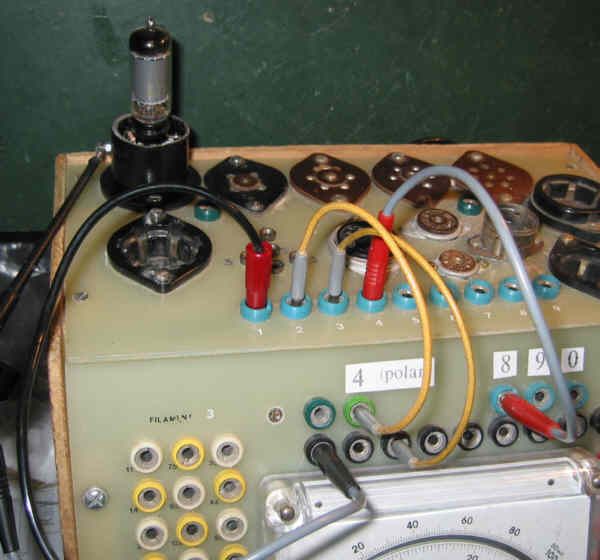

Installer l'ersatz sur le lampemètre :

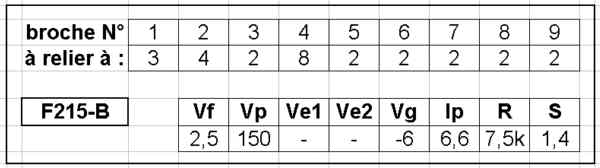

et vérifier le point de fonctionnement:



5. Finitions

Coller le support au fond du culot :


vérifier une seconde fois le fonctionnement sur le lampemètre

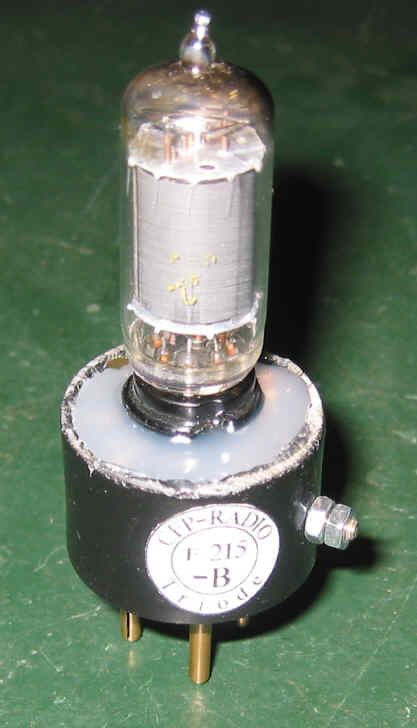

Coller les étiquettes de marquage et de numérotation :
