Composant remplacé : transfo BF de liaison 1:3 ou 1:5

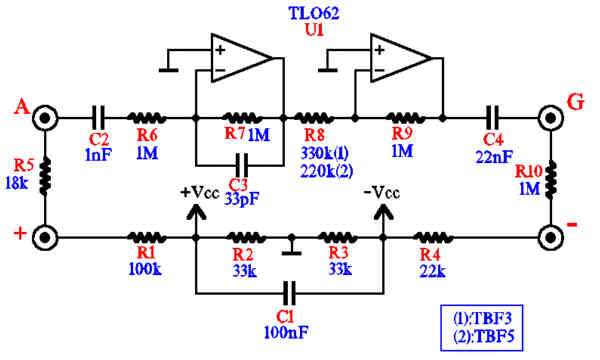

Cet ersatz utilise un schéma universel paramétrable selon le rapport et la bande passante désirés:

C2 agit sur la fréquence de coupure basse (240Hz pour 1nF), C3 sur la fréquence de coupure haute (2400Hz pour 33pF)
Immatriculation: T3-00 ou T5-00

Cet ersatz utilise le circuit imprimé 2363.
Tirer, pour 7 circuits le typon

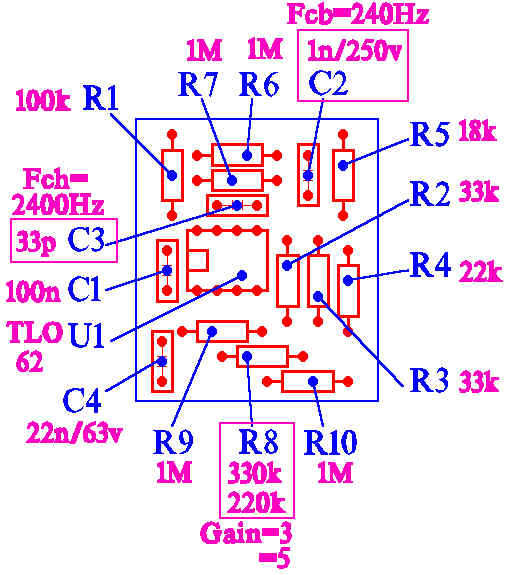

Graver, percer et équiper en respectant le plan d'implantation des composants suivant :


paramétrage :

R8 = 330k pour TBF5 (rapport 1:5)
R8 = 220k pour TBF3 (rapport 1:3)
C2 = 1nF pour Fcb = 240 Hz (nominal)
C3 = 33pF pour Fch = 2,4kHz (nominal)

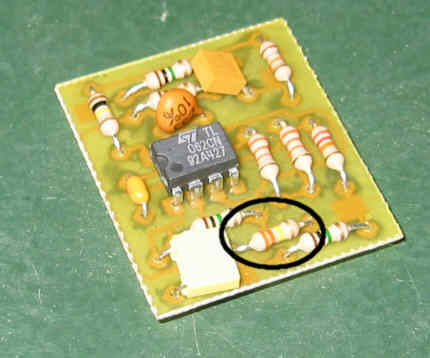

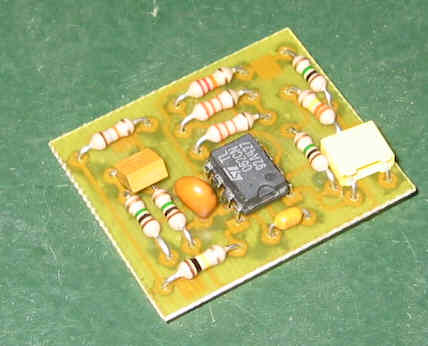

Carte équipée :



Emplacement de R8 (ici 330kohm):

Il existe 2 boitiers différents. Un formé de 2 demi-coques, un second monocoque, à préférer pour les nouvelles commandes.
Première version : 2 coques

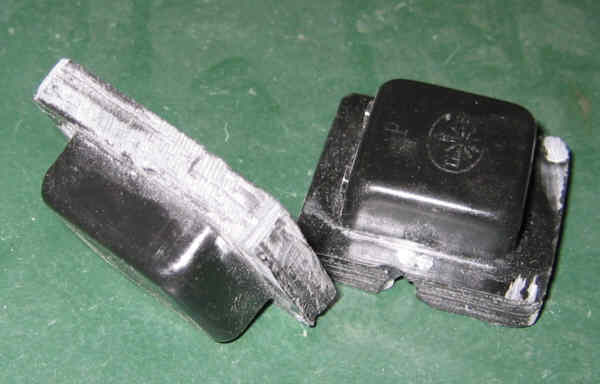

Couler 2 fois la demi-coque en teintant la résine en noir :

couper les oreilles de fixation d'origine (car maintenant le transfo est maintenu par un collier métallique)

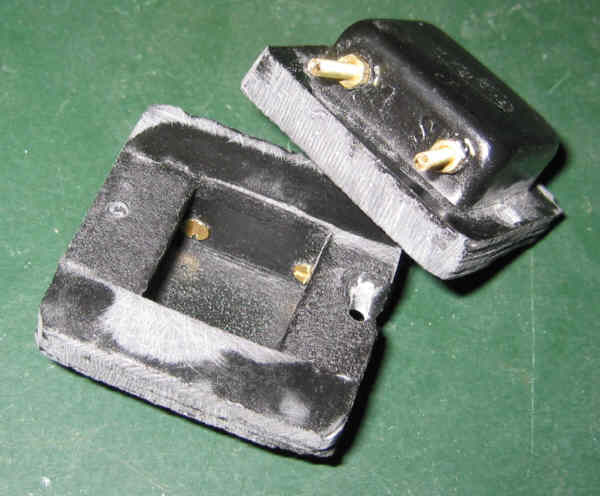

Installer 4 vis laiton M3x20, boulonnées par 4 écrous M3 :

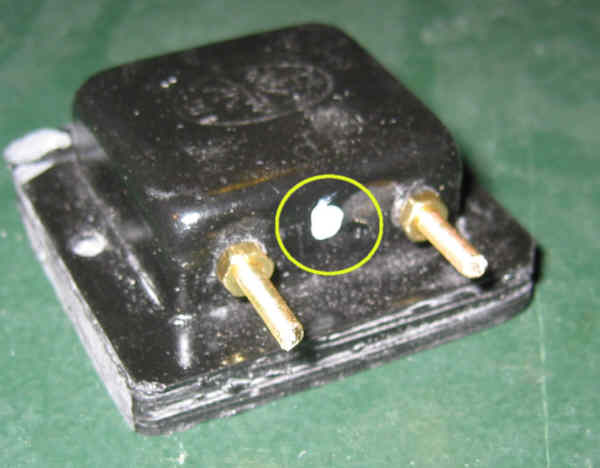

repérer la demi-coque du primaire en lamant un trou (TBF3) ou deux (TBF5); colorer par une touche de blanco :

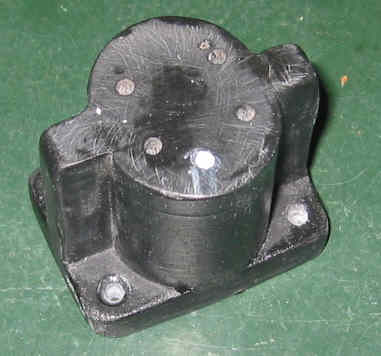

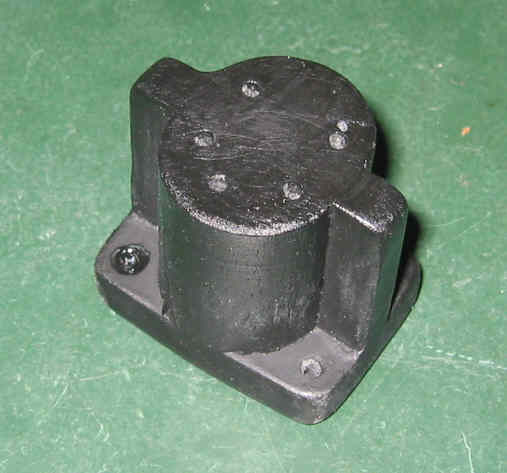

Seconde version : monocoque

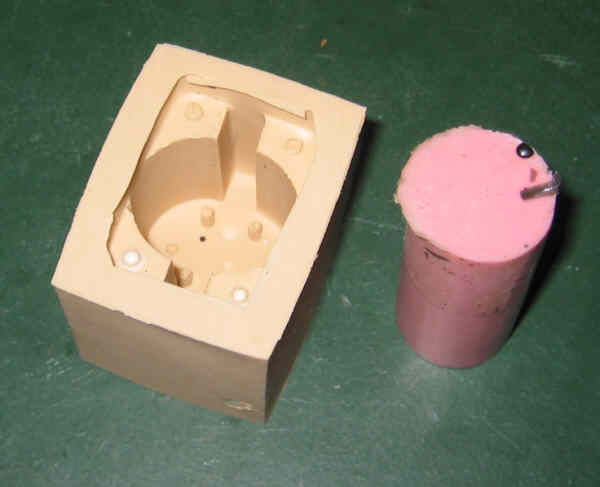

Utiliser le moule spécial :


Couler tout d'abord juste un fond de résine pour recouvrir les 4 plots du fond

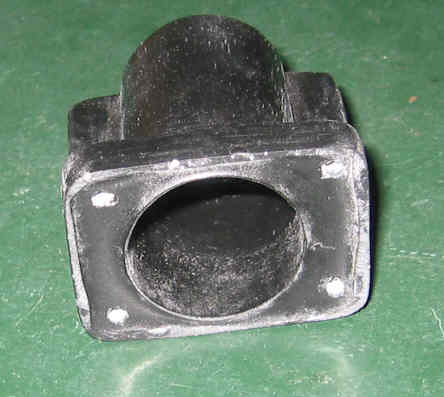

Puis insérer le cylindre et couler le reste de résine. Démouler

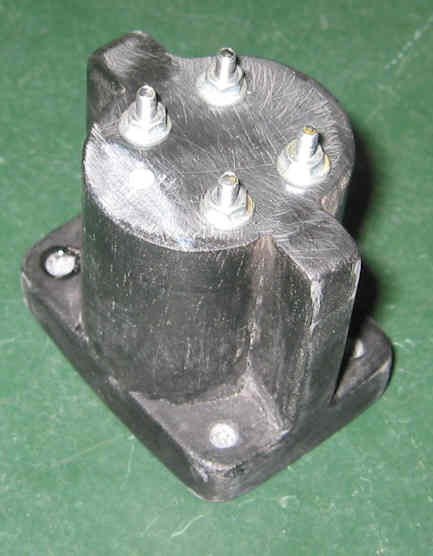

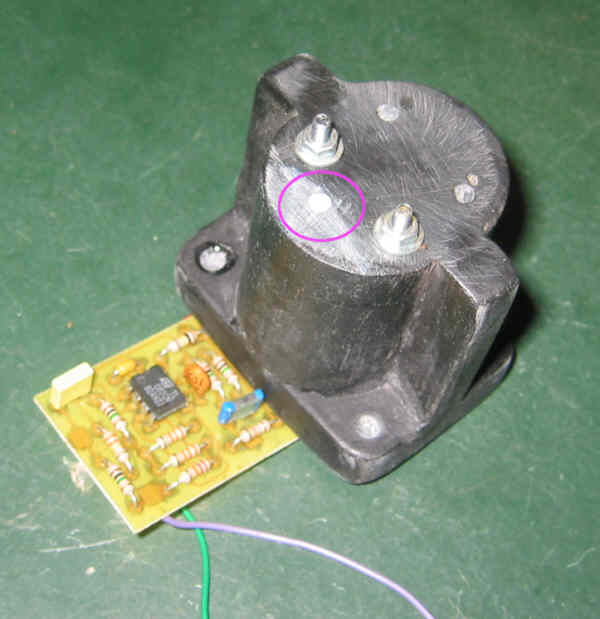

Percer les 8 trous et peindre en blanc le repère du primaire :


Poncer la face inférieure d'appui pour qu'elle soit bien plane :

Première version : 2 coques

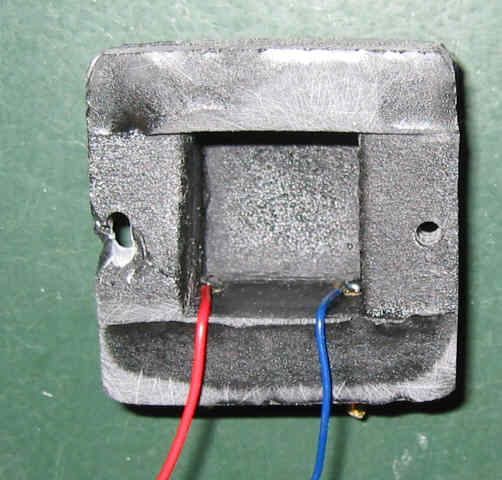

Souder 2 fils rouge et bleu sur les têtes de vis de la demi-coque primaire en respectant leur position :

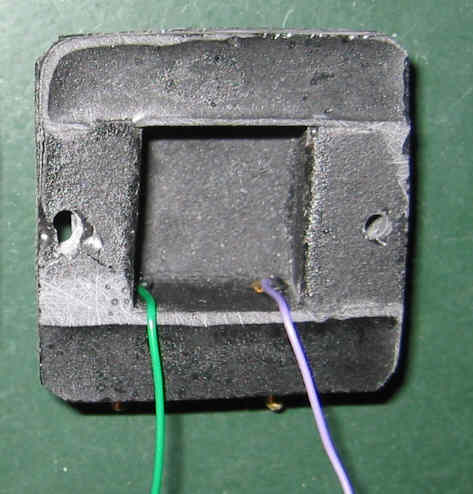

faire de même avec deux fils violet et vert pour l'autre demi-coque :

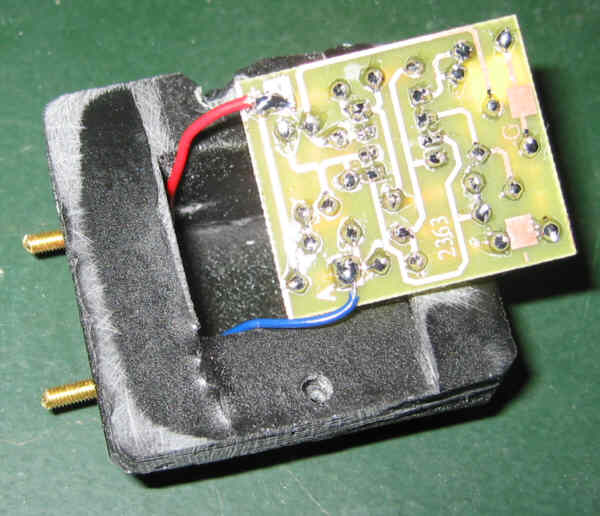

souder -une fois raccourcis- les deux fils rouge et bleu sur le circuit, sur les zones respectives :

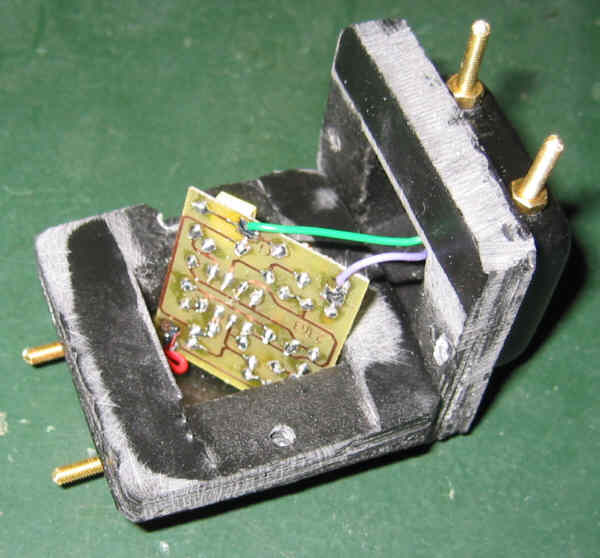

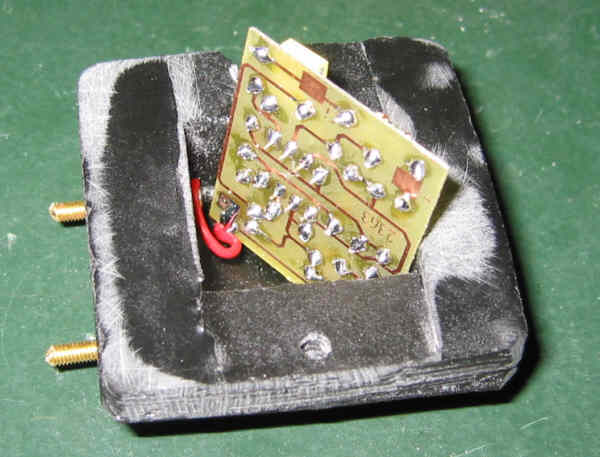

emboiter le circuit en diagonale :


souder les fils vert et violet sur le circuit :

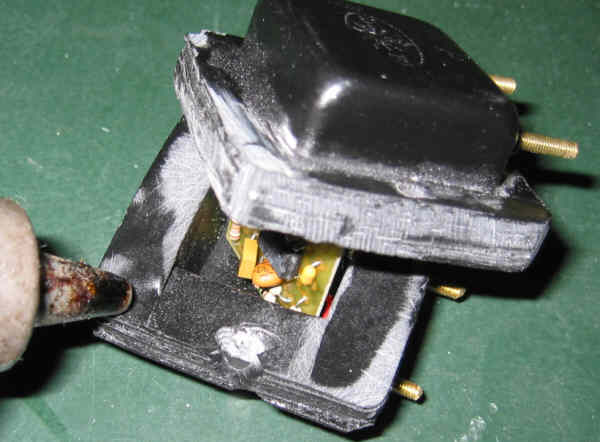

coller les 2 demi-coques par un point de colle thermo à chaque coin :


Seconde version : monocoque

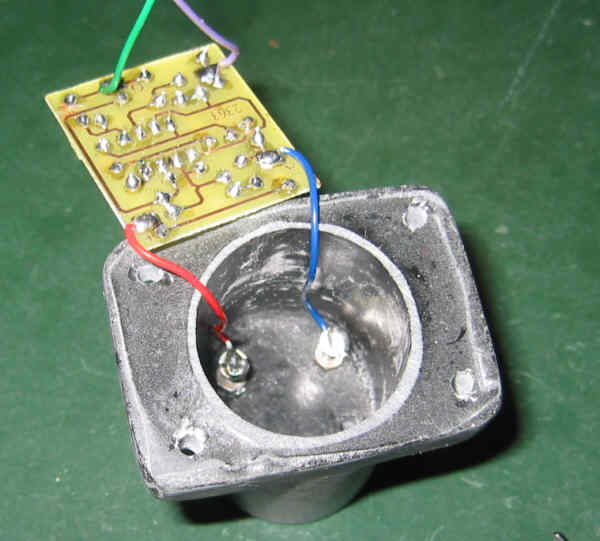

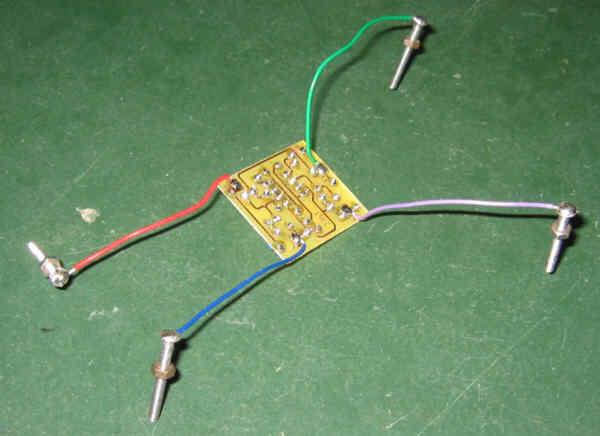

Souder les 4 fils de couleur sur le circuit imprimé puis, à cuque bout une vis M3x20 :


Insérer les 2 vis du primaire selon leur emplacement dans les 2 trous du côté repère blanc:

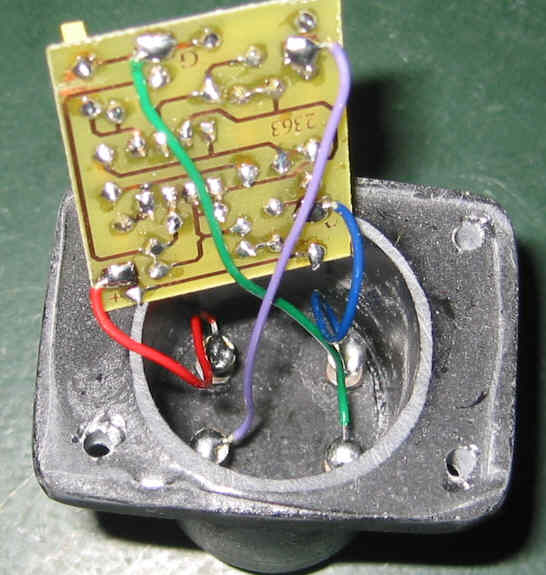

Insérer les 2 autres vis du secondaire dans les 2 autres trous (normalement, les fils sont croisés):

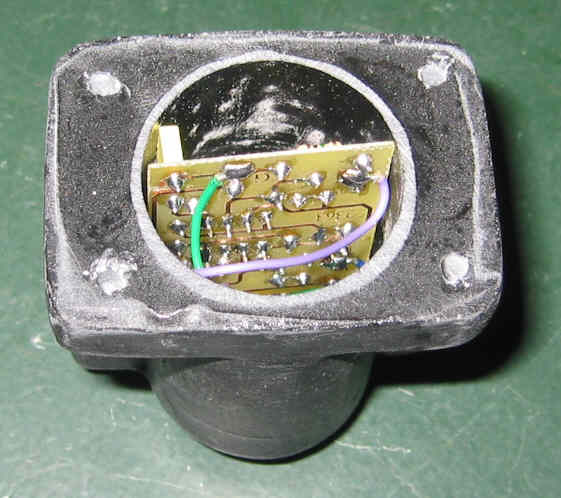

Emboiter le circuit dans la coque :


Visser 4 écrous + rondelles

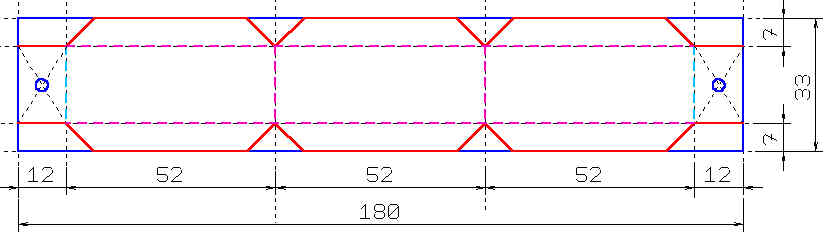

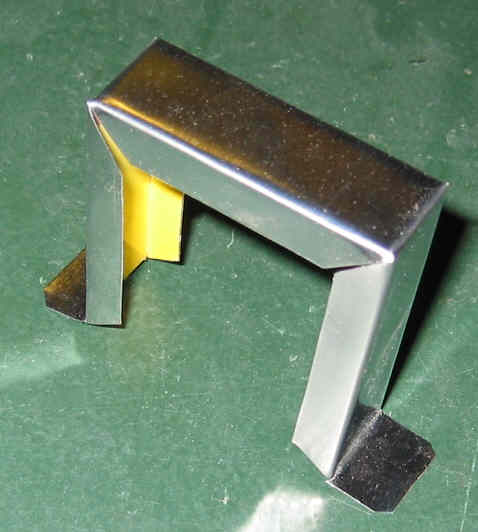

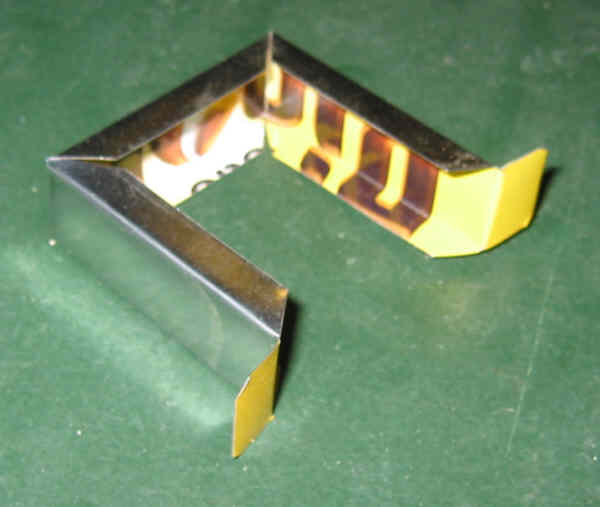

Le collier de fixation est découpé dans une boite de Ricoré. Voici le plan de découpe et de pliage :


Tracer les axes, découper le rectangle extérieur (180x33), découper les onglets au niveau des plis.
Plier les côtés à l'aide du règle, impression de la boite à l'intérieur.
Plier les pattes de fixation dans l'autre sens, percer.

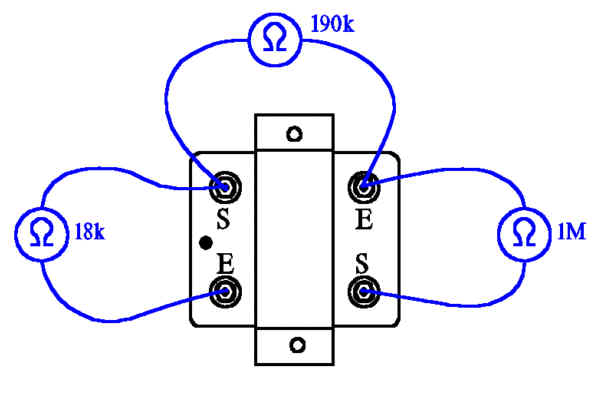

Ce test suffit; il permet de vérifier que le circuit est bien raccordé :

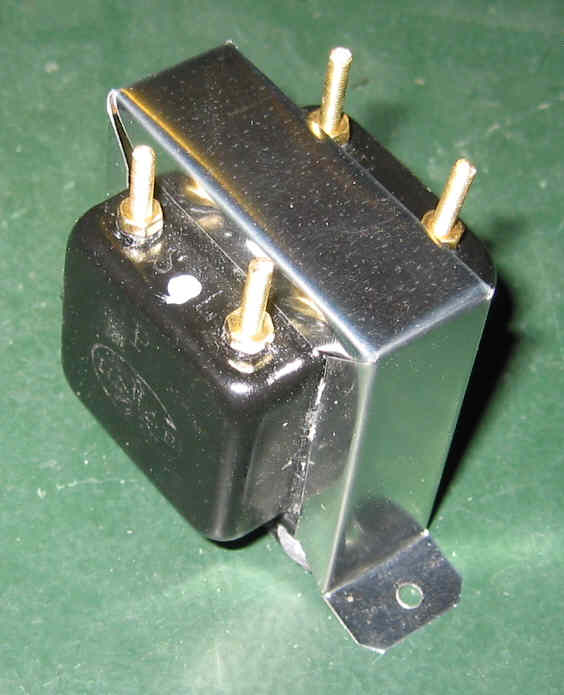

Coiffer le boitier de transfo par le collier :

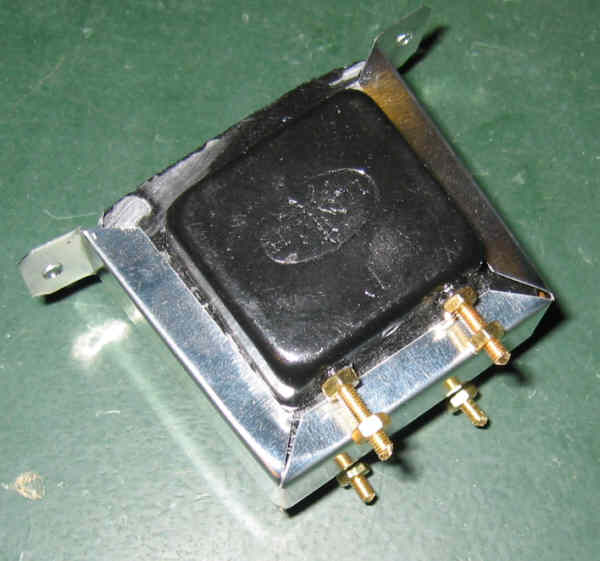

Ajouter un écrou sur chaque vis :
