Lampe remplacée : VL1

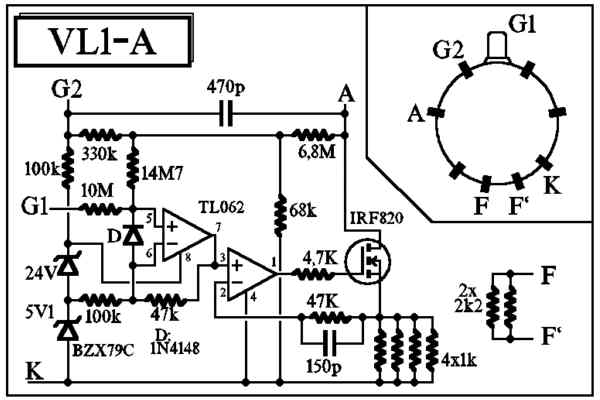

Schéma :2713

(Version solid state à semi-conducteurs)
Immatriculation: --000

Cet ersatz utilise un schéma universel (2219) paramétrable selon les caractéristiques linéarisées désirées.

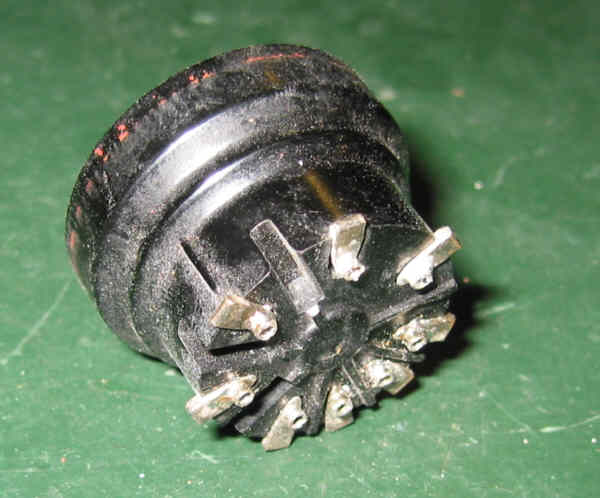

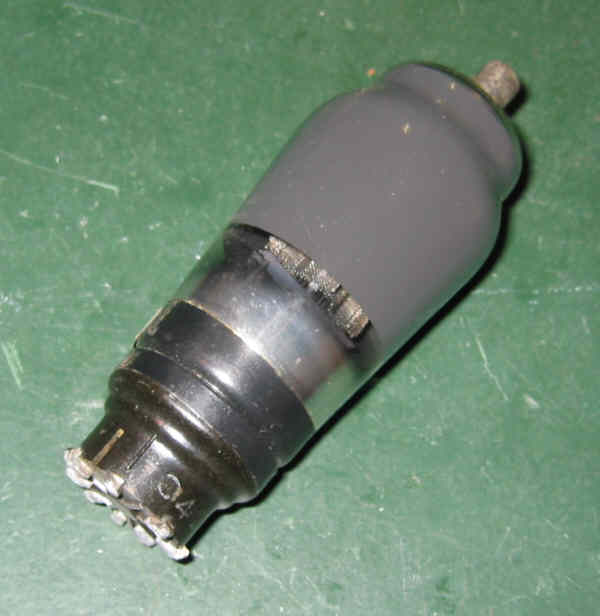

Récupérer un culot transco sur une vieille lampe :

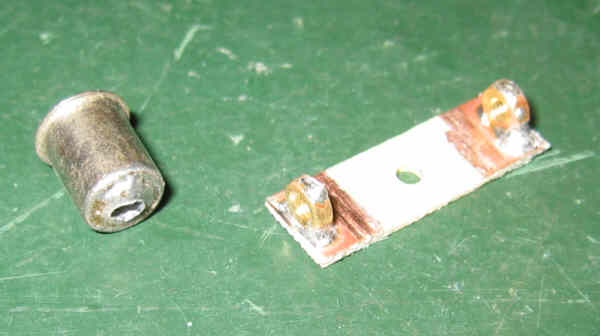

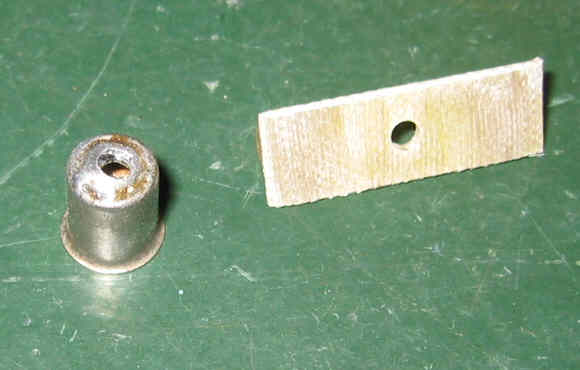

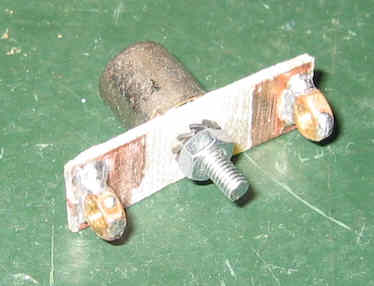

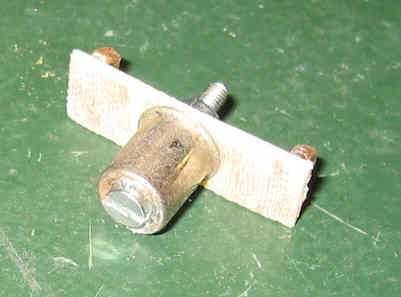

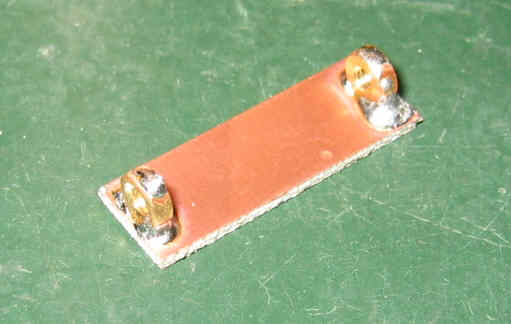

Préparer le téton supérieur :

Cet ersatz utilise le circuit imprimé 2219 (2065 modifié B) universel.
Tirer, pour 6 circuits le typon
Graver, percer et équiper en respectant le plan d'implantation des composants suivant :

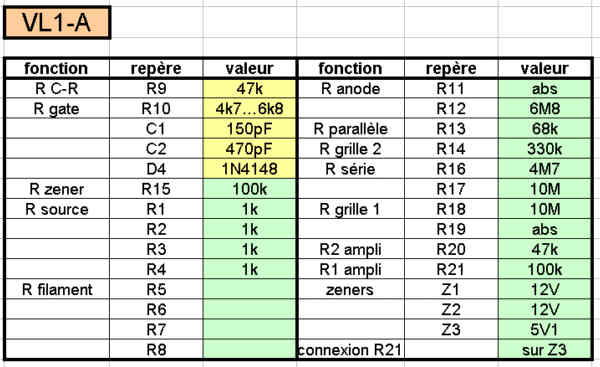

Voici la nomenclature (en jaune, composants communs, quelque soit l'ersatz; en vert, composants paramétrables, spécifiques de l'ersatz):

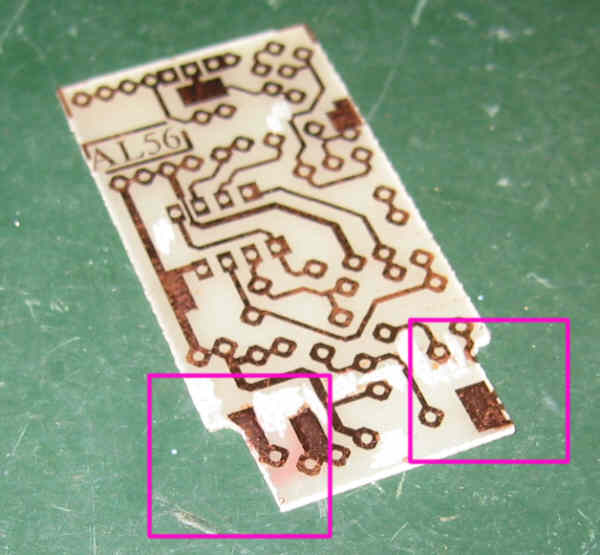

Meuler les coins inférieurs du circuit :

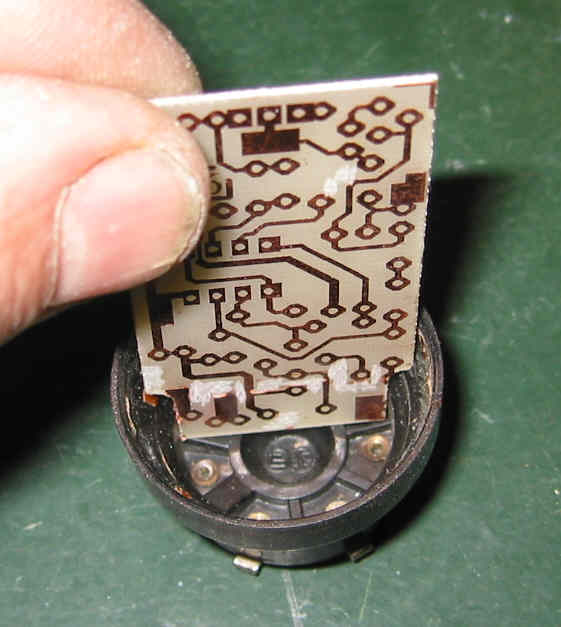

Ainsi, il pourra entrer complètement dans l'embase transco :

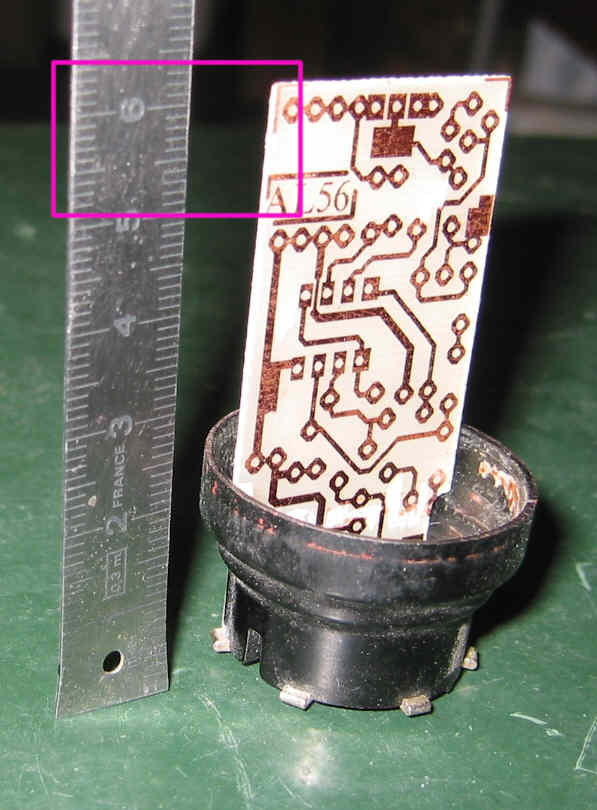

De façon à ce que la hauteur soit de l'ordre de 60 mm :

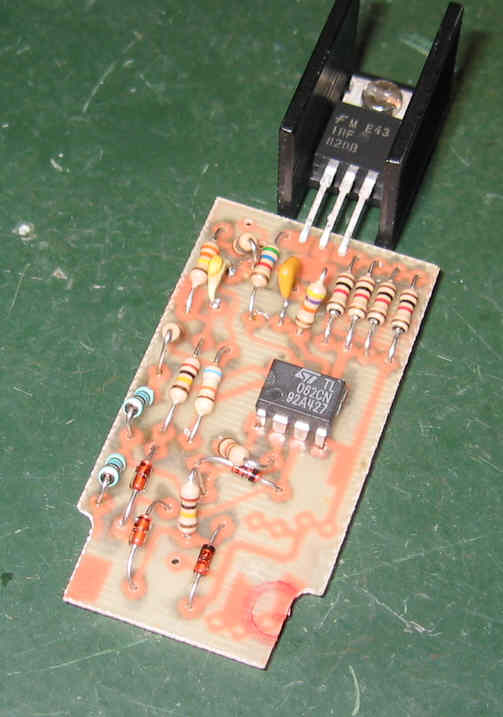

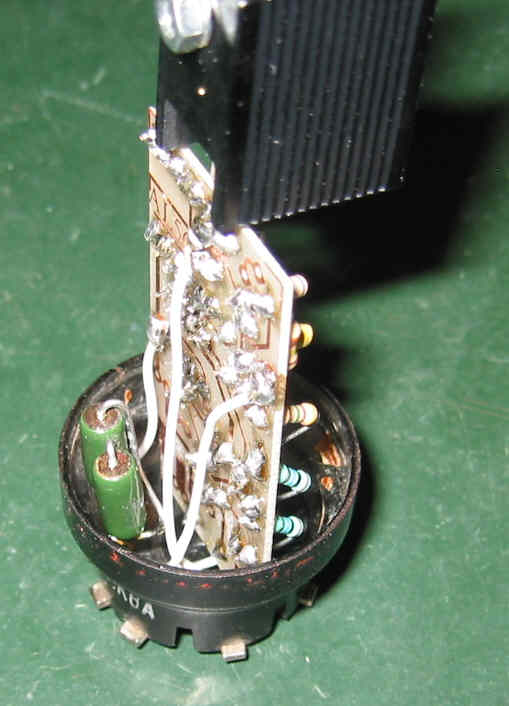

Carte équipée :

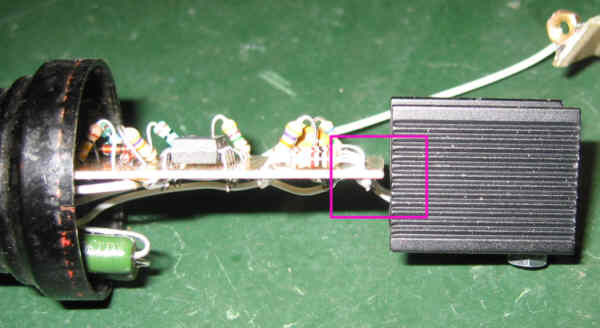

Le transistor est fixé différemment pour que le radiateur soit centré :

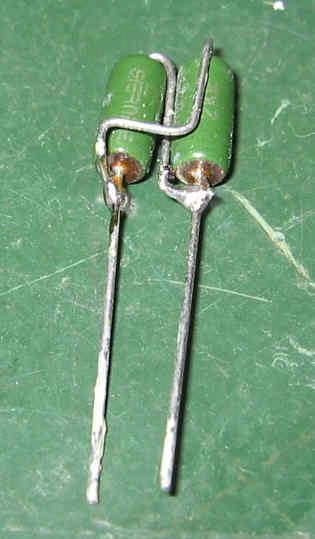

Préparer deux résistances de 2k2 2W en parallèle :

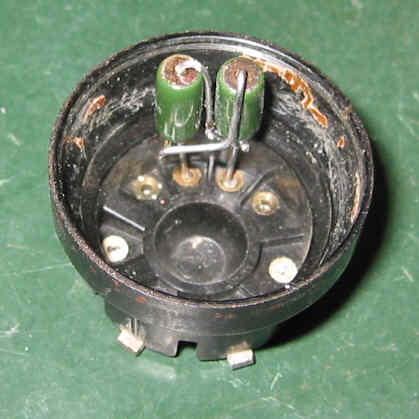

Les souder aux bonnes broches de l'embase :

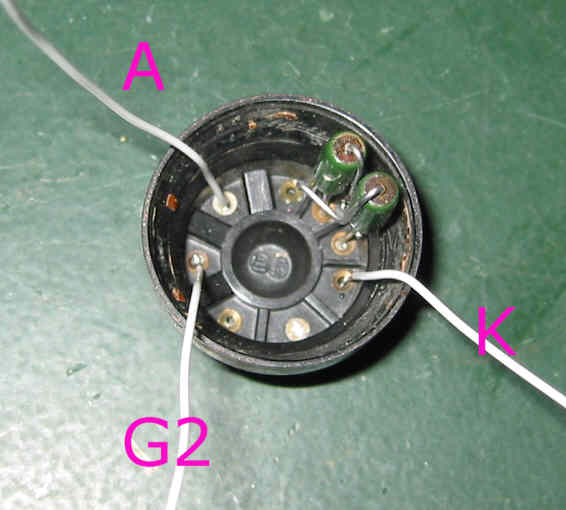

Souder 3 fils :

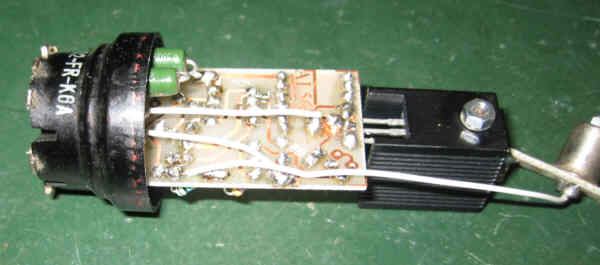

Raccorder ces 3 fils au circuit :

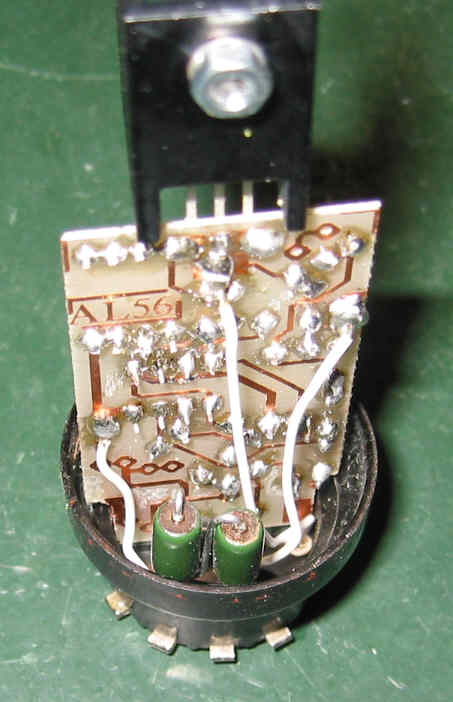

Les résistances de 2k2 sont du côté soudures :


Souder un fil assez long sur l'entrée G1 et sur le téton :

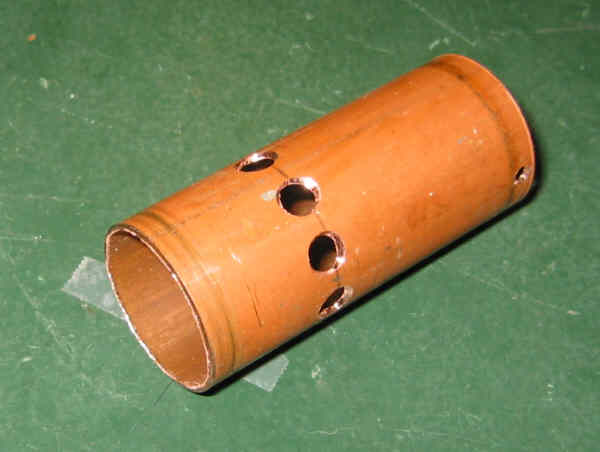

Il faut un tube pour pouvoir soutenir le téton supérieur de manière très rigide; pour cela, couper une longueur de 75 mm d'un tube de diamètre 32 :


2 trous dia 3.2 sont percés en haut, diamétralement opposés, et 9 trous dia 6 sont percés à 25 mm du bas le long d'un cercle.

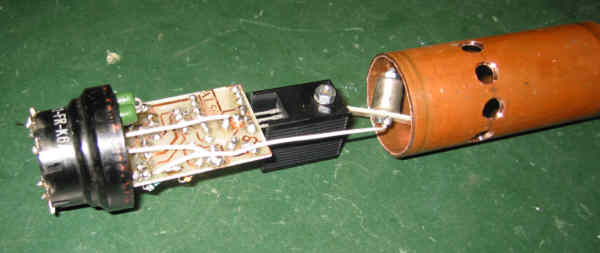

Insérer le circuit dans le tube, par le bas, en commençant par le support du téton :


Enfoncer complètement le tube. Le radiateur doit être à 6 mm du haut :

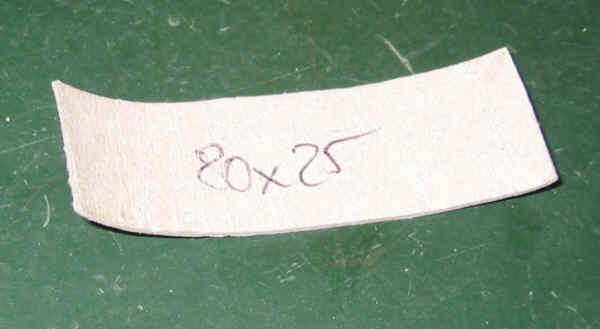

Découper un rectangle de carton de 80 x 25 mm :

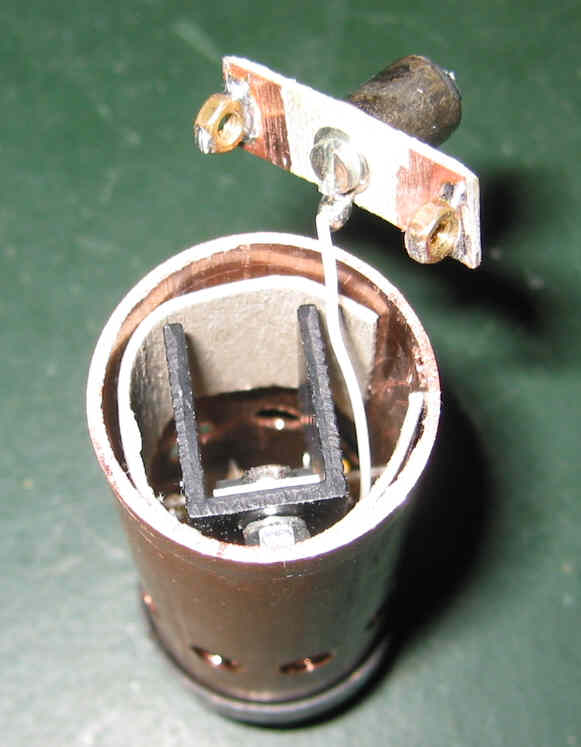

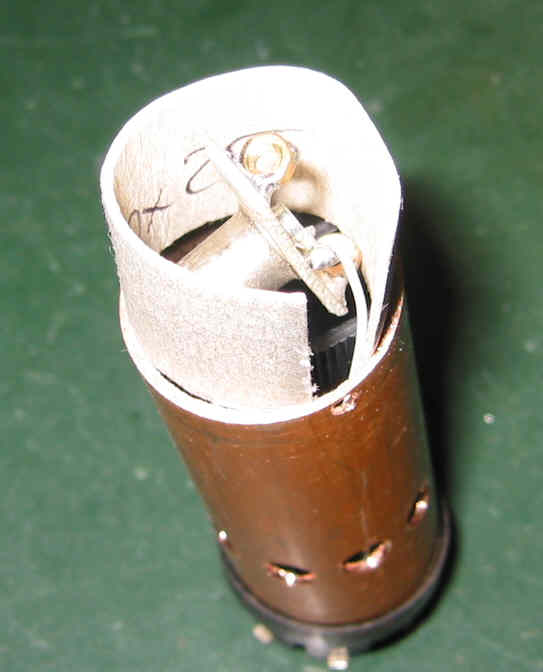

L'insérer dans le tube autour du radiateur (isolation) :


Noralement, il vient buter sur le haut du circuit imprimé :

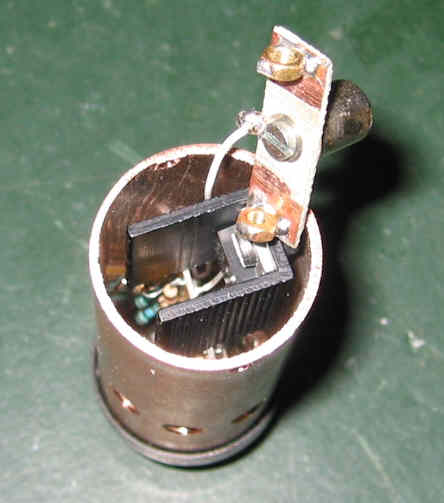

Boulonner le support du téton par 2 vis M3x10 :

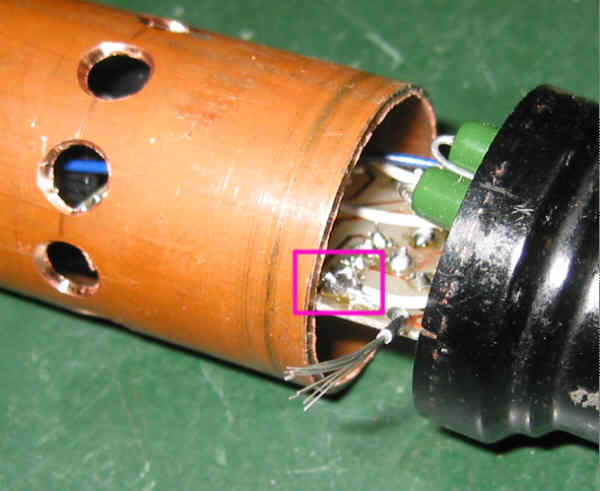

Relever le tube de l'embase et souder un petit fil sur le point de la cathode :


Enfoncer de nouveau le tube à fond, en sortant l'extrémité du fil :

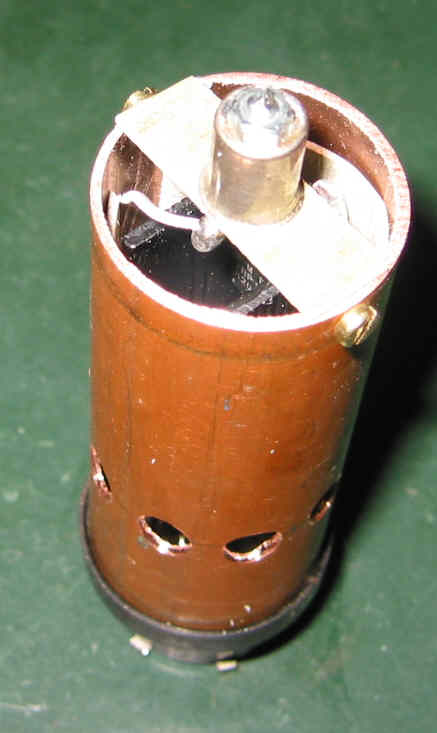

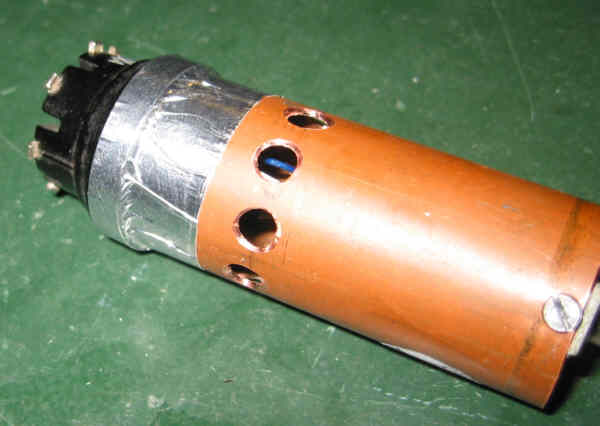

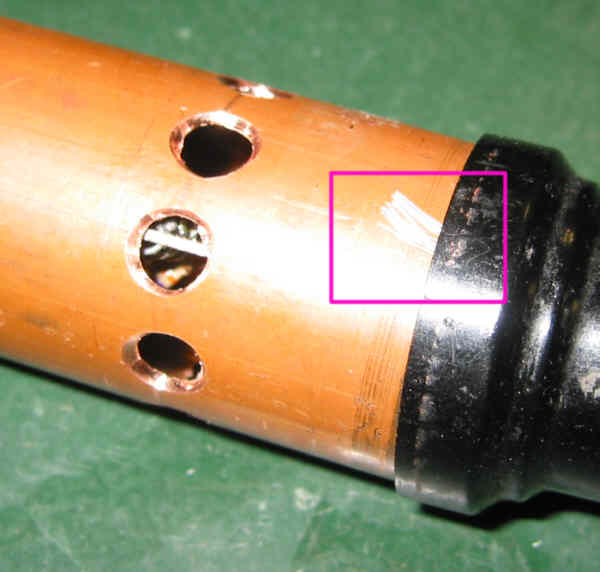

Coller un tour d'alu adhésif :

Utiliser le châssis PHILIPS 830A
Il faut relier l'ersatz par 4 fils au câblage du poste (il est inutile de relier le filament !)

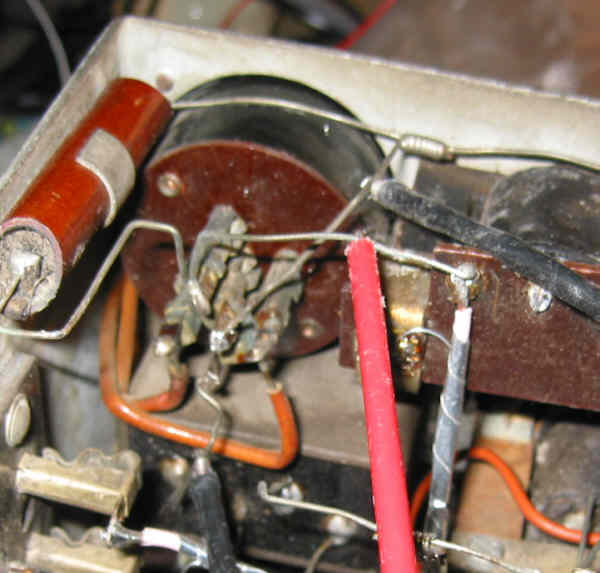

La cathode est reliée à la masse du châssis, les 3 autres fils sont reliés sous le support de la C443 :

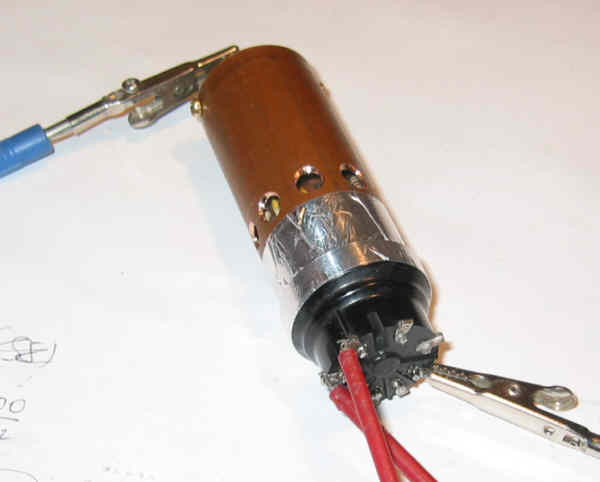

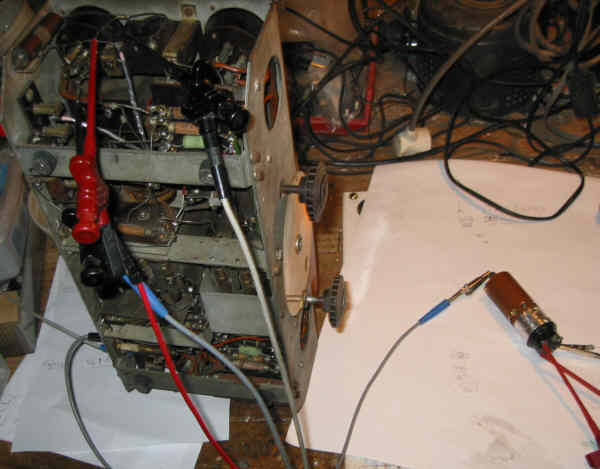

L'ersatz est connecté par 4 pinces crocos :


Vérifier le bon fonctionnement. La tension de grille s'établit à -16V.
Vérifier également la résistance du faux filament : 1100 ohm

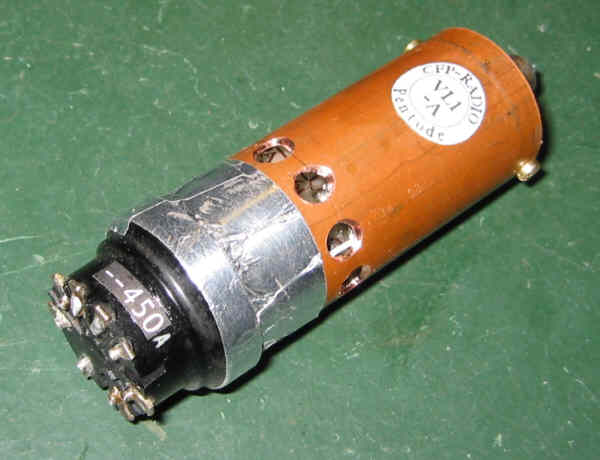

Coller les étiquettes de référence et de numérotation :
