Série 55 - Ersatz secteur


Et voici la série d'ersatz secteur !!!

Avec ces ersatz, vous pourrez redonner vie à vos postes secteur; nous avons choisi délibérement de proposer des ersatz quasiment universels qui pourront fonctionner sur 80% des postes.

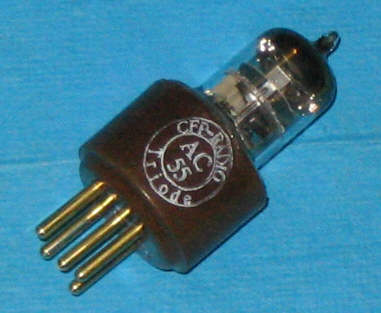

Une triode universelle, la AC55 pourra remplacer les types E415, E424, E438 et équivalents (même le type E499 dans certains cas).




Une lampe écran HF, la AF55 pourra remplacer le type E442 et dans certains cas le type E445.

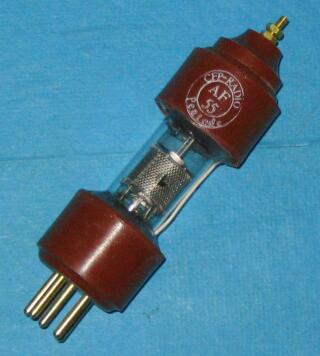

AF55 - pentode HF ou BF
Photo Le modèle AF55 est une pentode à chauffage indirect. Il est utilisable en amplificateur HF mais aussi en détectrice à réaction, ou en amplificateur BF dans les récepteurs alimentés par le secteur. Bien qu'étudié pour remplacer le type ancien E442, il peut se substituer à d'autres types de pentodes ou de lampes écran européennes. Lors de sa fabrication, il est testé sur un récepteur en état de marche à la place de la lampe allemande RENS 1204.
Photo Fil Pente Res Vg Vp Ve Ip
  4V   1 mA/V  1,2 M   -1 V     250V     100V       1 mA

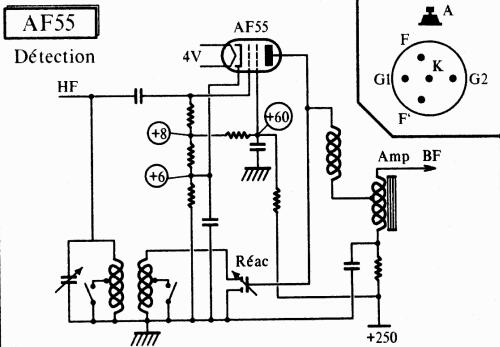

AF55 - Exemple d'utilisation en BF

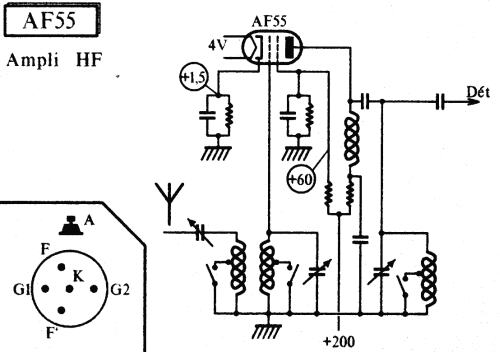

AF55 - Exemple d'utilisation en HF

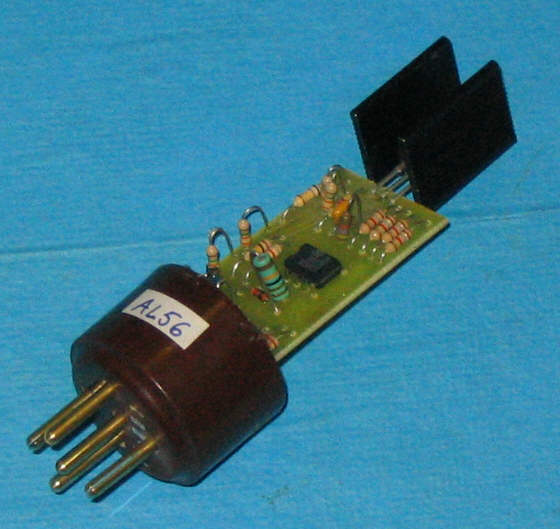

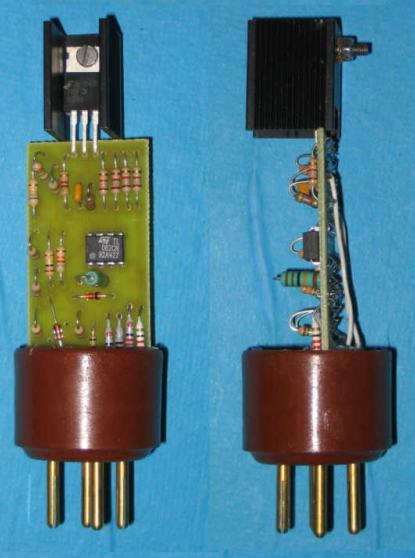

Une pentode à semi-conducteurs est créée : la AL56. Elle remplacera la C443 ; c'est un ersatz résolument moderne : circuit intégré, transistor MOSFET de puissance; c'est la future génération d'ersatz, lorsque tous les stocks de lampe de remplacement seront épuisés; son circuit est accessible, de façon à pouvoir éventuellement remplacer le seul composant qui pourrait rendre l'âme : le transistor de puissance (IRF840)

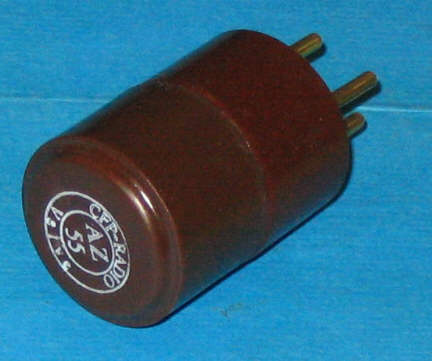

Et une valve universelle, la AZ55 qui pourra s'adapter à tous les postes; c'est un ersatz à semi-conducteurs (diodes 1N4007).




Tous ces ersatz ont été étudiés pour des récepteurs existants; après fabrication, ils sont testés sur les récepteurs suivants :
  - Philips 2511
  - Philips 2514
  - Mende 100N



Les ersatz AC55, AF55, AL51 et AL56 sont disponibles également en culot 4 broches + borne latérale !
précisez le simplement à la commande en ajoutant un "L" à la référence :


  AC55-L
  AF55-L
  AL51-L
  AL56-L


Par exemple, pour le philips 2514, vous aurez besoin des ersatz suivants :
  AZ55
  AF55-L
  AC55-L
  AL51-L

et nous pouvons vous assurer que votre 2514 retrouvera toute sa jeunesse !!

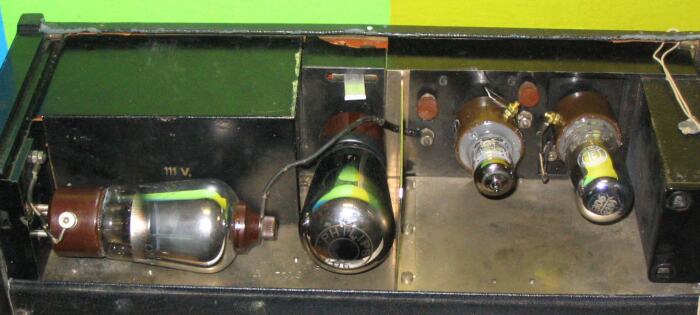

Voici par exemple un 2514 équipé de 2 ersatz : AC55-L et AL51-L ....






La série des ersatz secteur s'agrandit ! Le type AF56 est une pentode HF, à pente variable et peut remplacer les AF2 et E447. Elle a été testée sur un Philips 638A avec succès: le réglage de gain automatique du poste fonctionne comme avec une lampe d'origine, preuve que cet ersatz est compatible.


Voici cet ersatz :

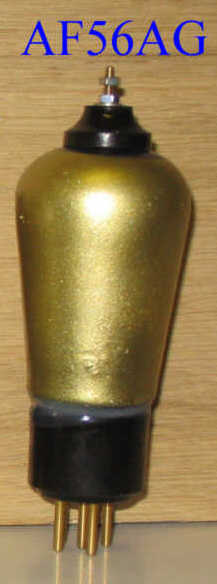

D'autre part, certains ersatz sont maintenant disponibles avec une ampoule en résine, comme cette AF56.

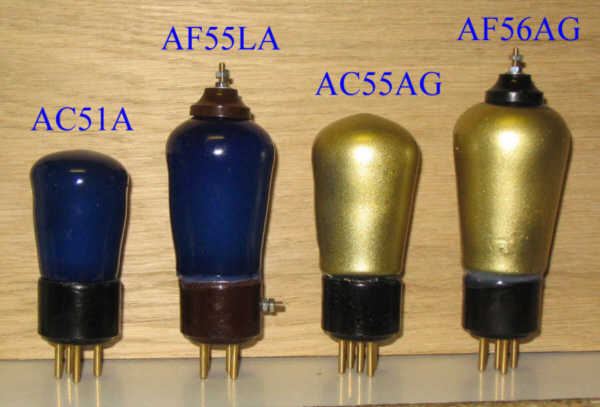

Voici quelques ersatz équipés d'ampoules. Vous pouvez choisir une ampoule bleue ou dorée :



Désormais, les ersatz peuvent se montrer ! Les ampoules dorées rappellent les vraies lampes comme les AF2, E452T, E424.... et les bleues rappellent les lampes batteries comme les BF1. Moyennant un petit supplément de prix, ces ersatz ont acquis un nouveau look.
