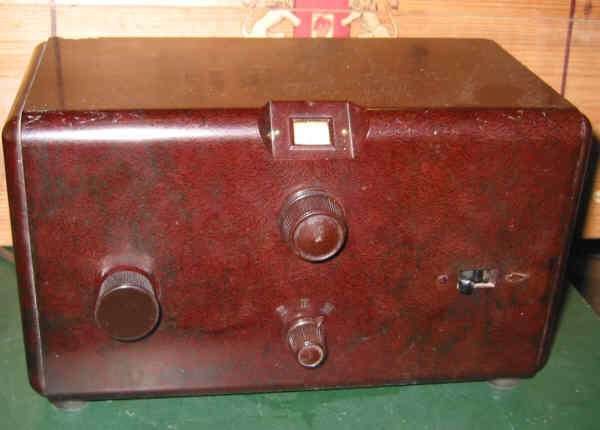

Ce petit poste PHILIPS fonctionne sur le secteur, il a 3 lampes et date de 1931. On ne peut pas dire que c'était le haut de la gamme ...mais il fonctionne bien pour une simple détectrice à réaction


Je l'avais acheté sur un vide-greniers à l'Isle-Adam (95) pour la somme astronomique de 10 francs.

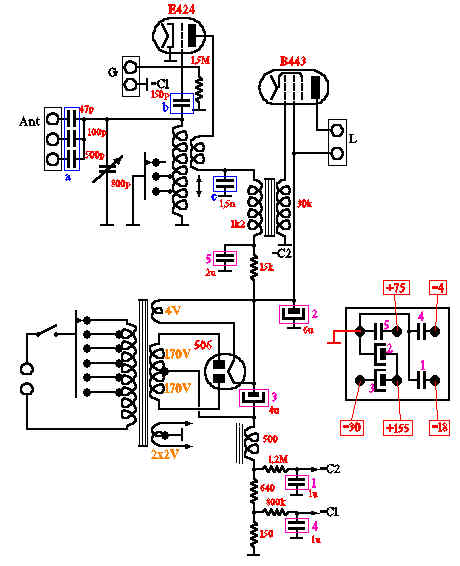

Voici son schéma :


que vous pouvez télécharger ici en PDF

Voici quelques photos :

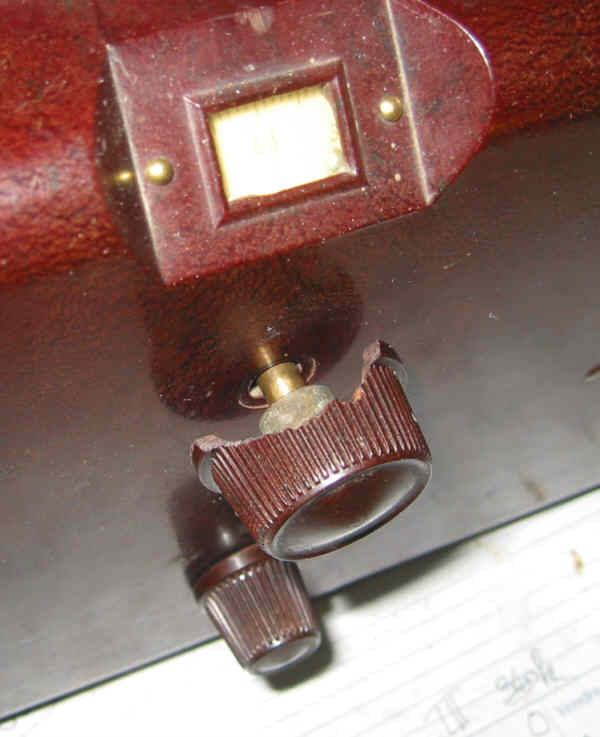

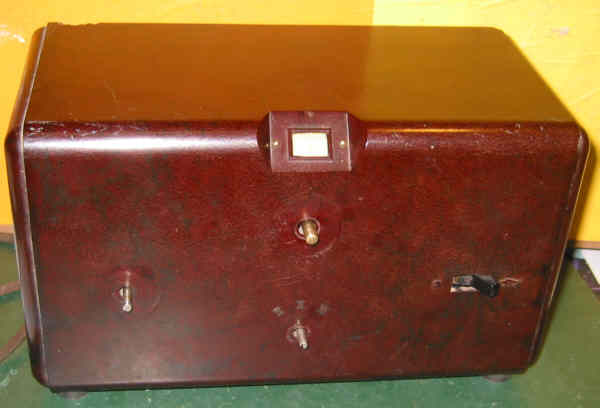

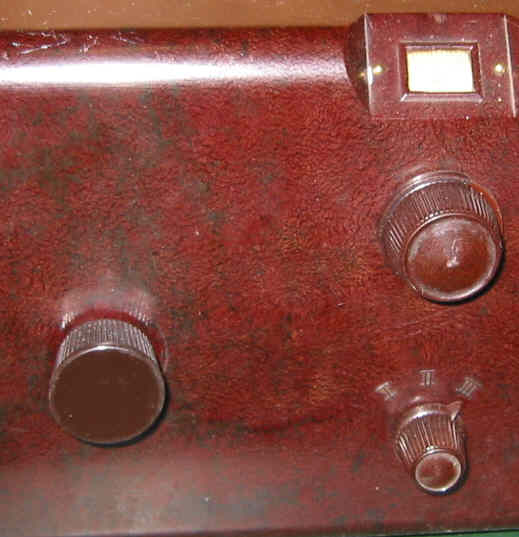

Dépose des boutons

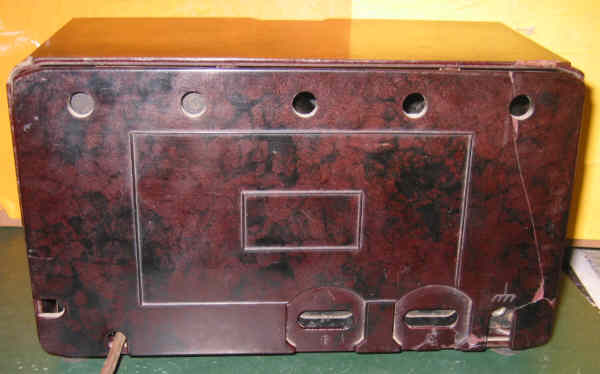

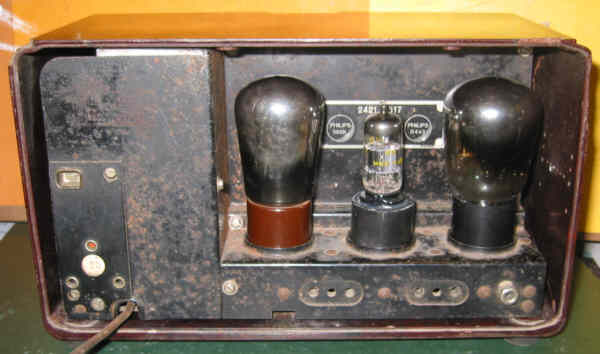

Panneau arrière

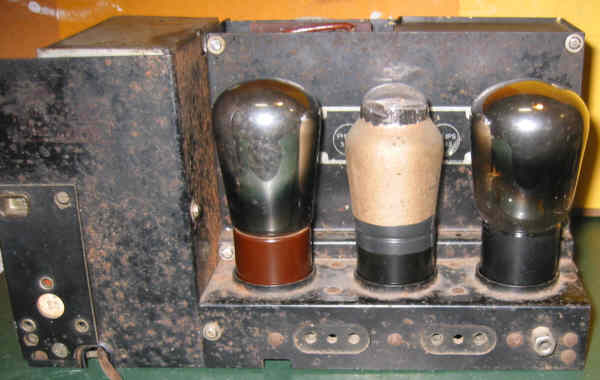

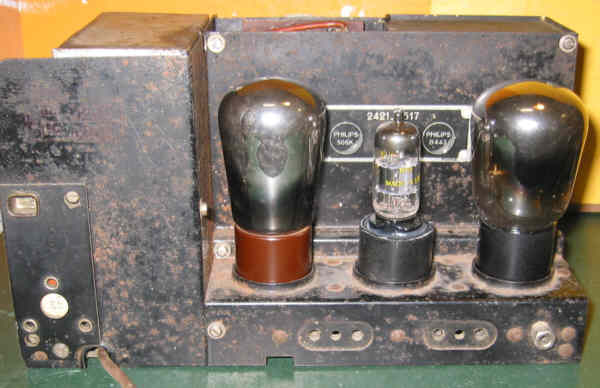

Les 3 lampes (au milieu, un ersatz de E424)

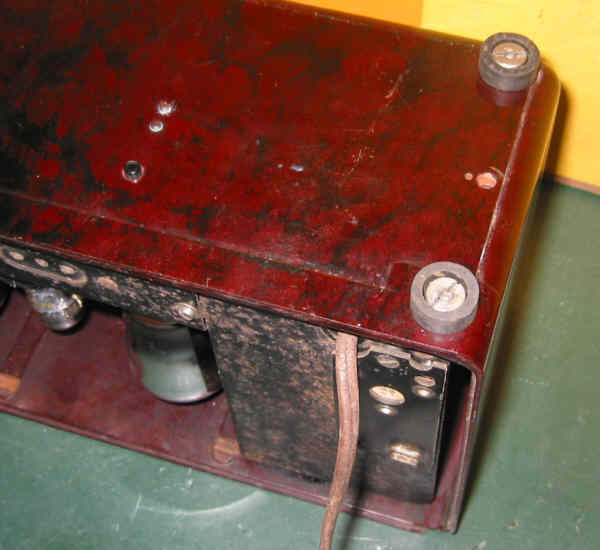

Dépose des 4 pieds



Arrière du châssis déposé

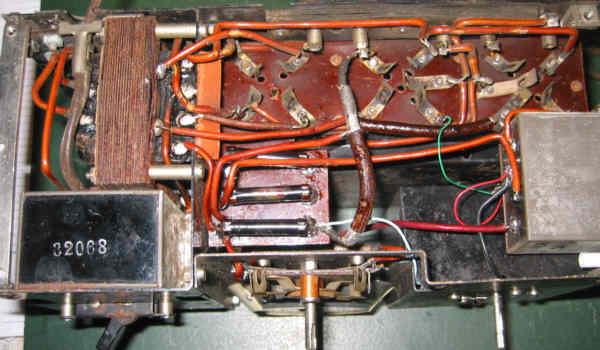

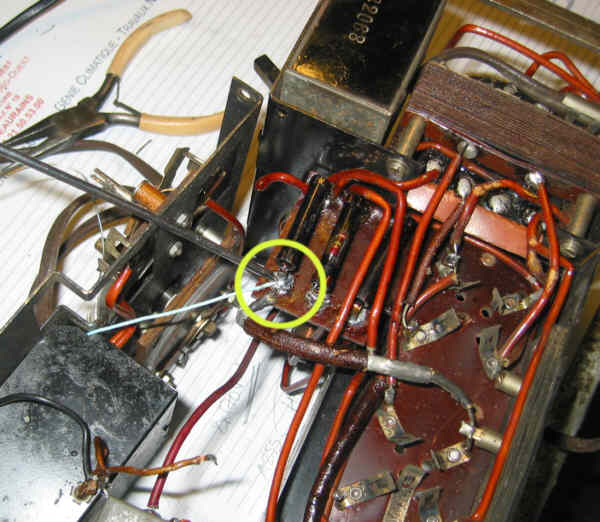

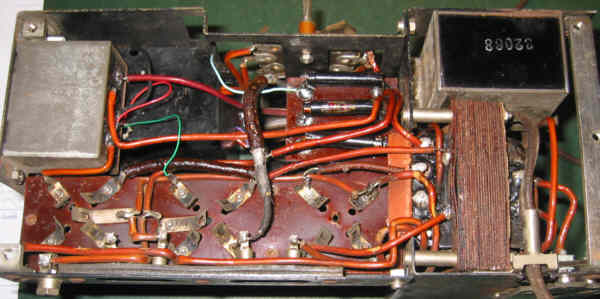

Le dessous : câblage

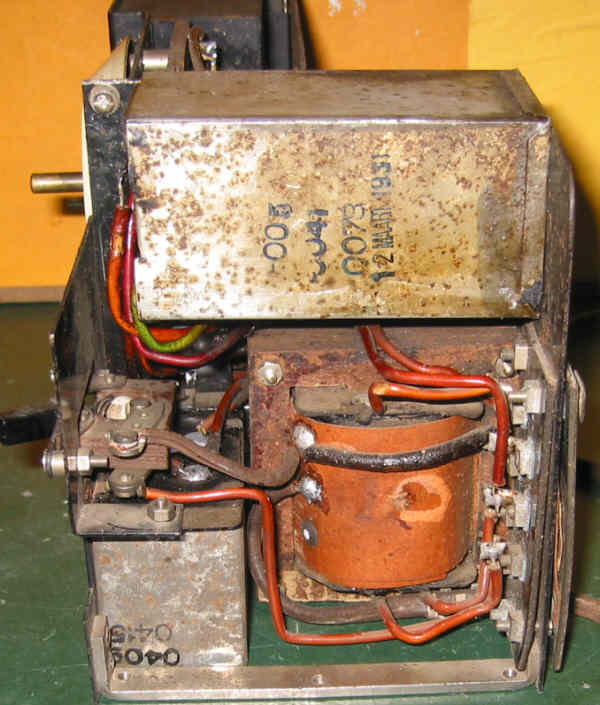

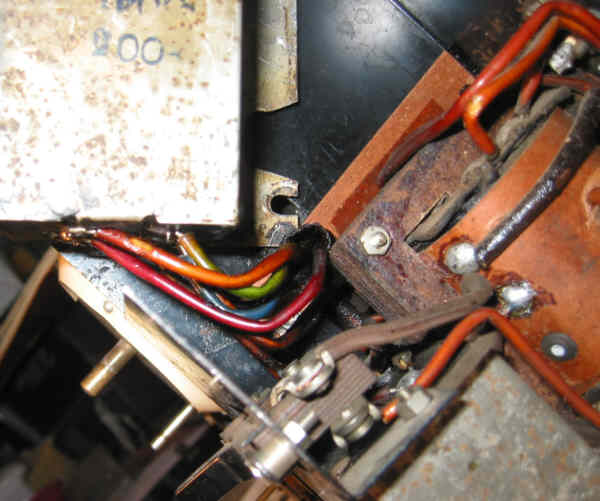

Châssis : côté du transfo et du bloc de condos

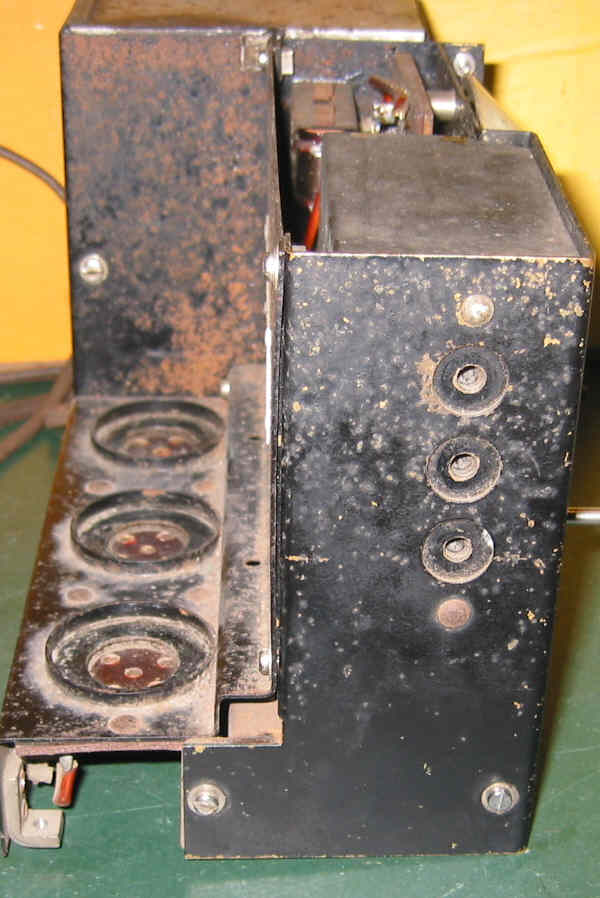

Châssis : côté des prises d'antenne

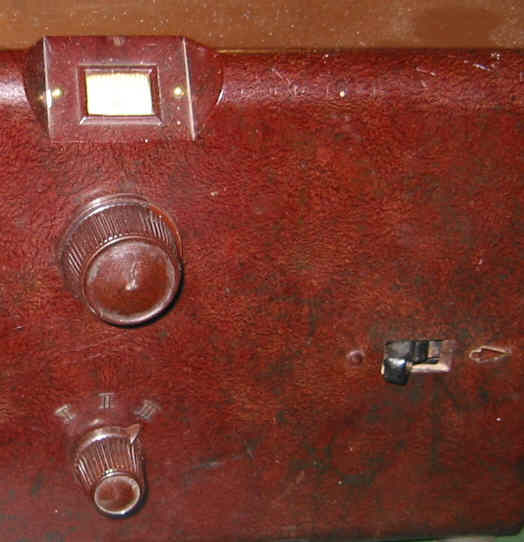

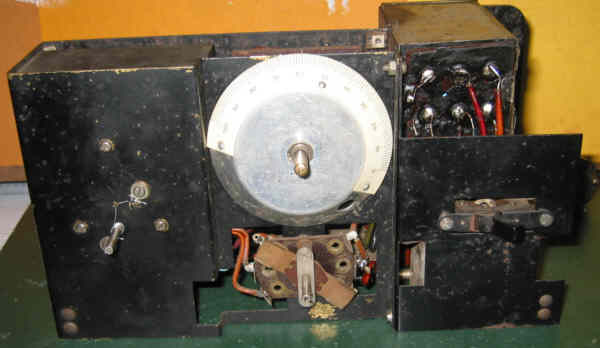

Châssis : face avant

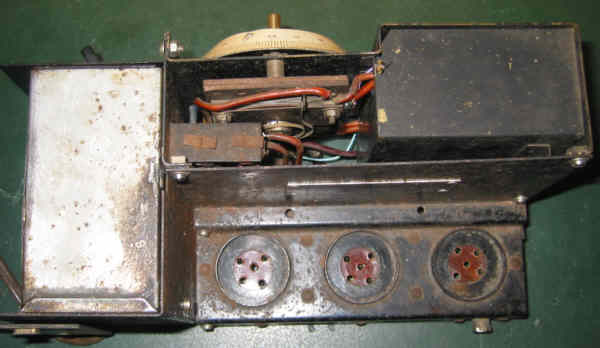

Châssis : vue de dessus

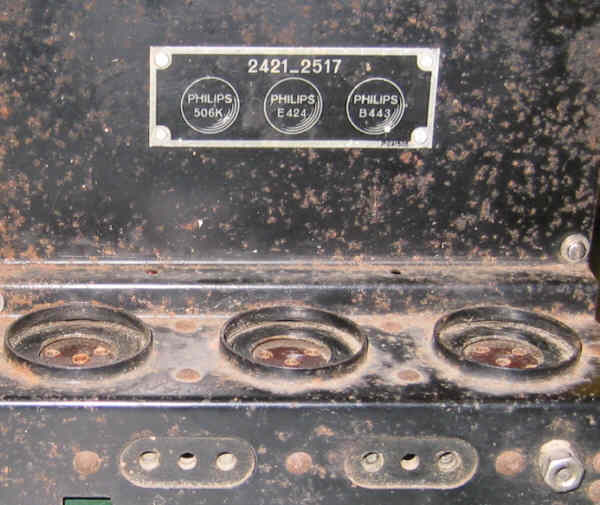

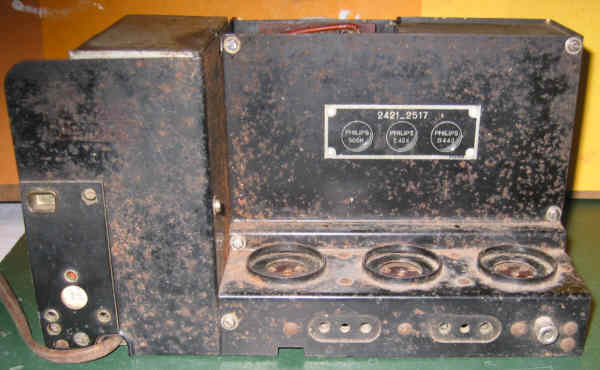

Châssis : étiquette de repérage des lampes

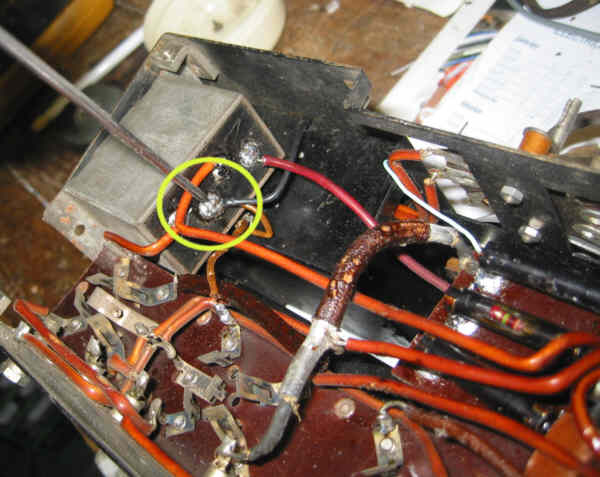

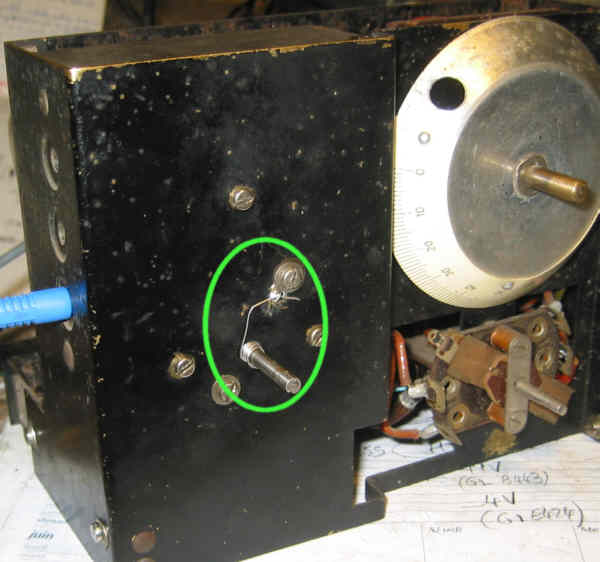

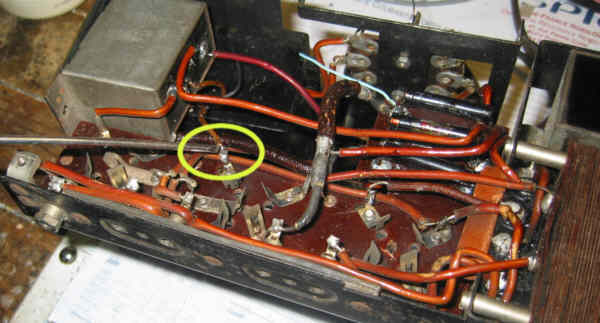

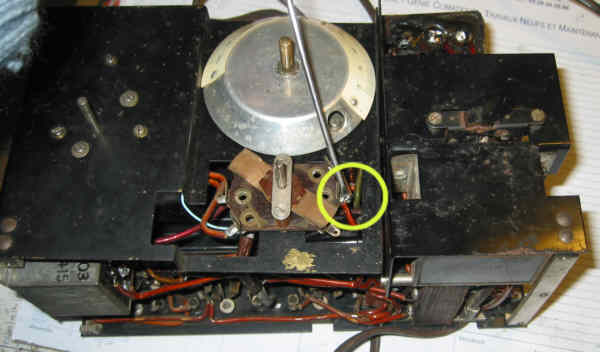

Châssis : mise à la masse de l'axe de la commande de réaction

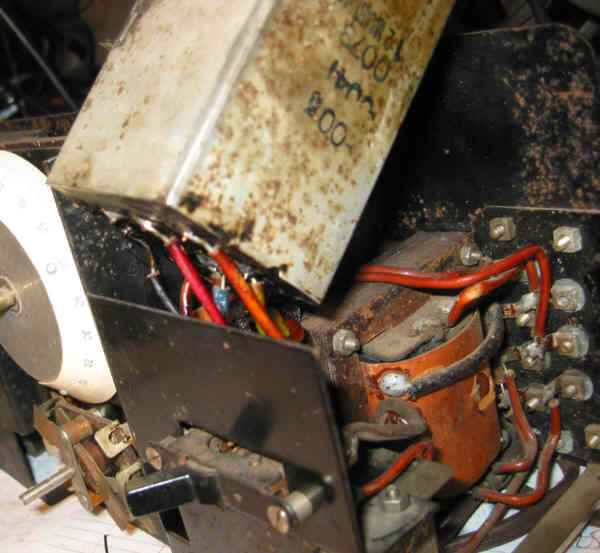

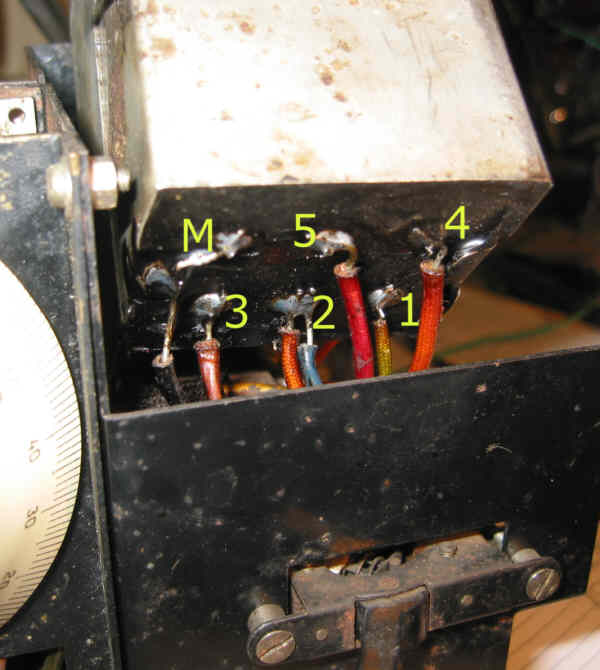

Dépose du bloc condos

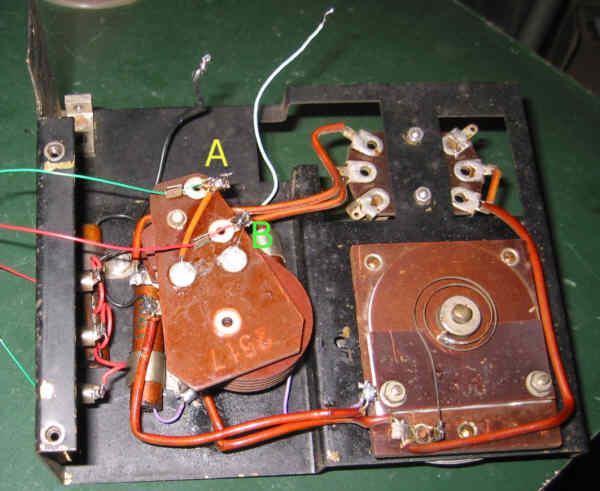

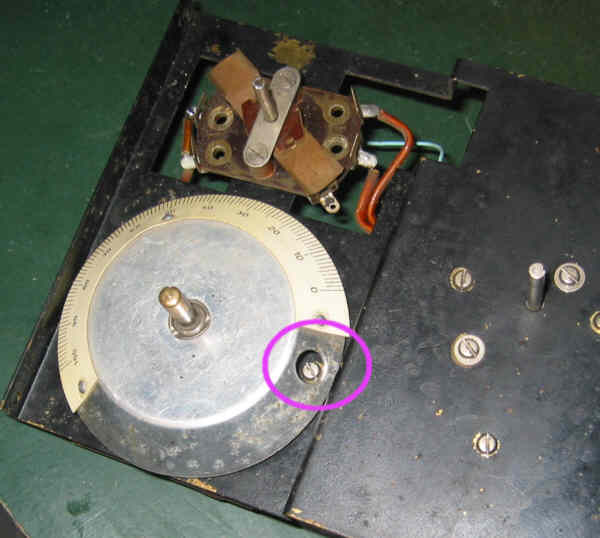

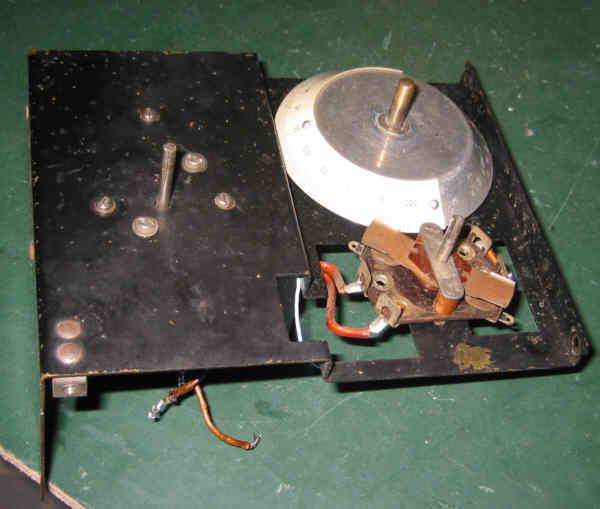

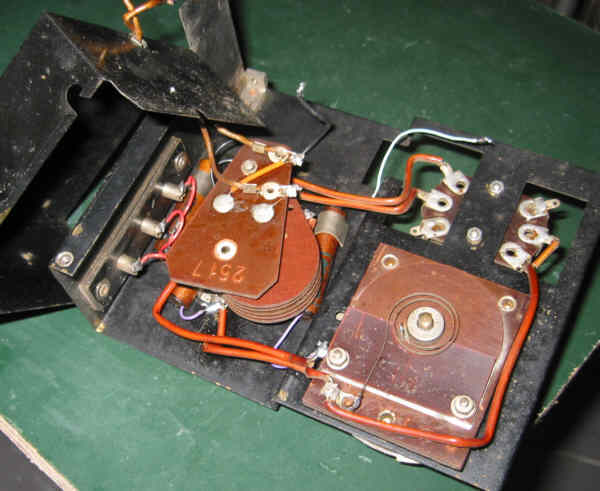

Dépose du support CV-bobines

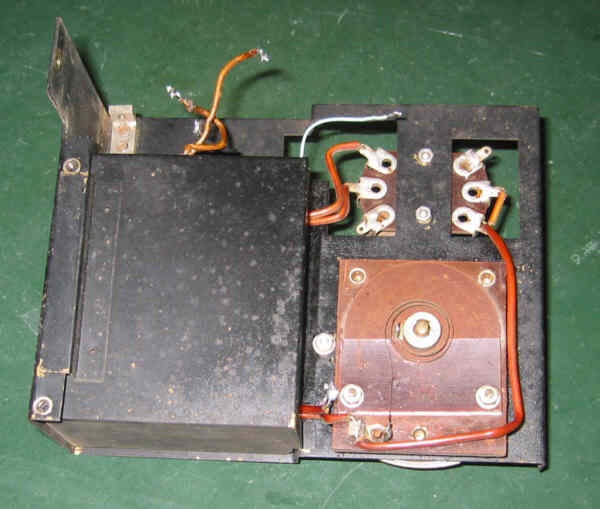

Dépose du blindage des bobines

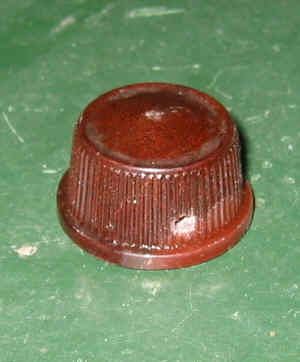

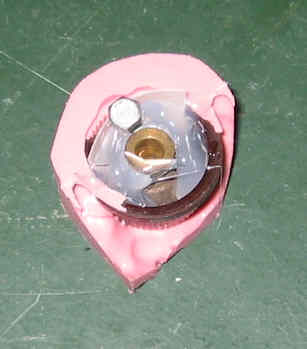

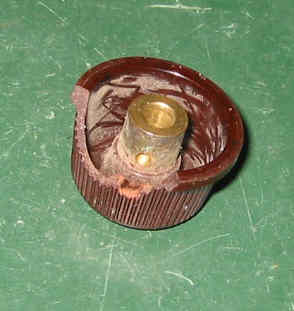

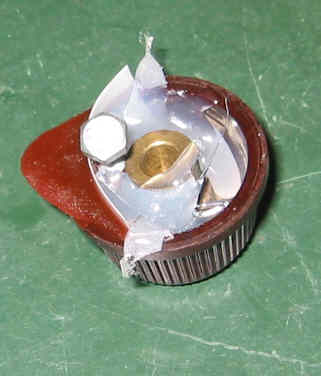

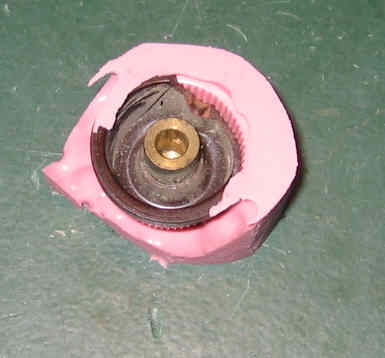

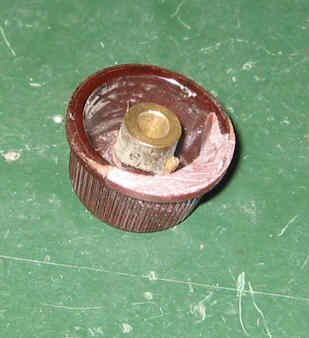

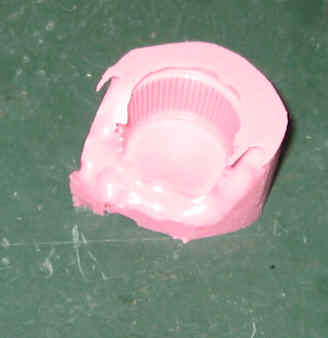

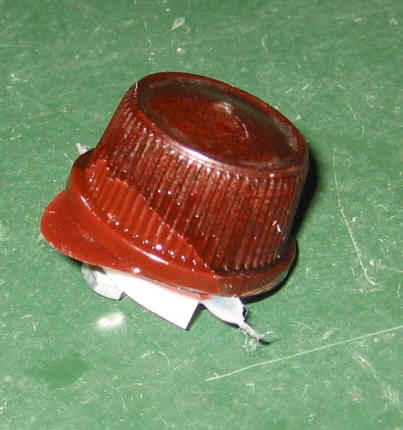

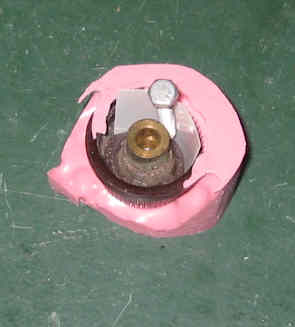

Réparation du bouton du CV
