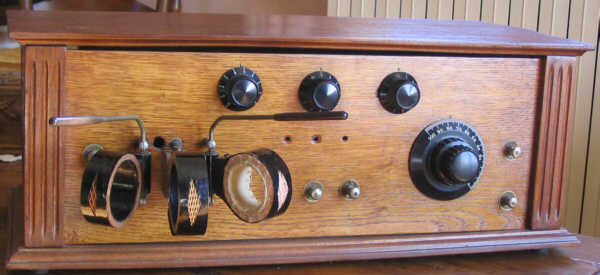

Ce poste européen est ce qui se faisait en standard dans les années 25-29 en France; celui-ci est un montage amateur, un kit de l'époque.

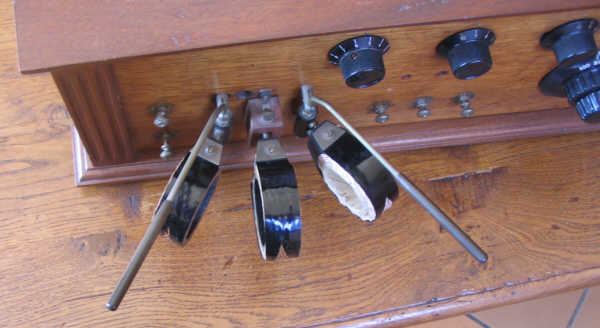

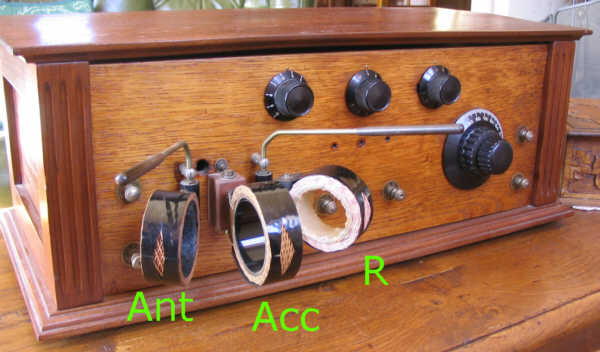

Sur la gauche de la face avant, on trouve 3 bobines, dont 2 pivotantes :


Celle du milieu, fixe est celle d'accord; celle de gauche est le primaire d'antenne et celle de droite la réaction :


Autrement dit, en pivotant celle de gauche, on règle le couplage d'antenne, et en pivotant celle de droite, on règle le taux de réaction jusqu'à la limite d'accrochage.

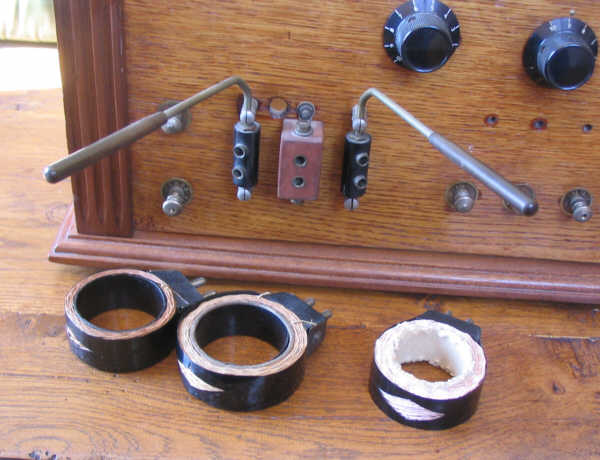

Les bobines sont amovibles; il y a un jeu de 3 bobines pour une gamme d'ondes. Donc, il pouvait y avoir jusqu'à 12 bobines pour ce genre de poste !

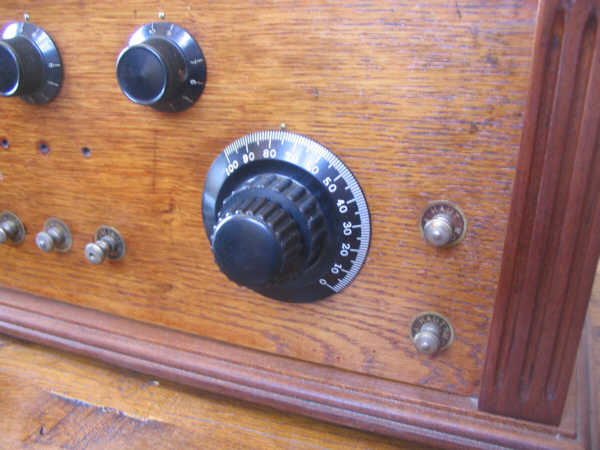

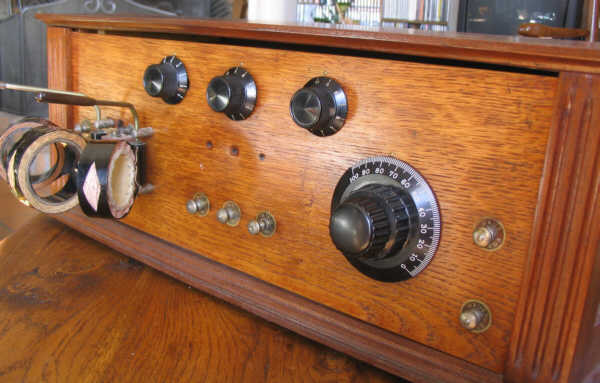

L'accord se fait grâce à un CV placé sur la droite :

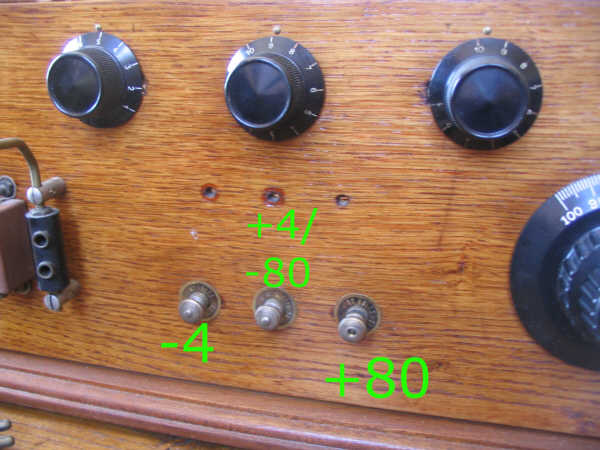

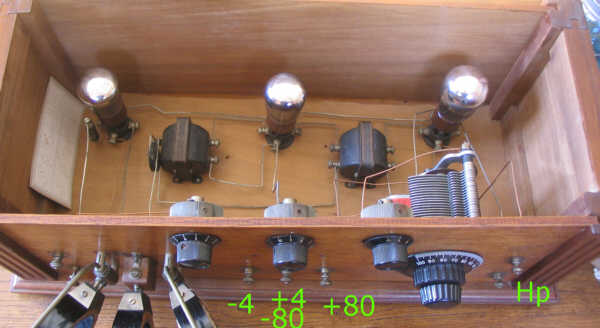

Les alimentations nécessaires se connectent sur 3 bornes centrales; il faut une source de 4V pour le chauffage et une source de 80V pour les circuits d'anode des lampes :


A l'intérieur on découvre le peu de composants :

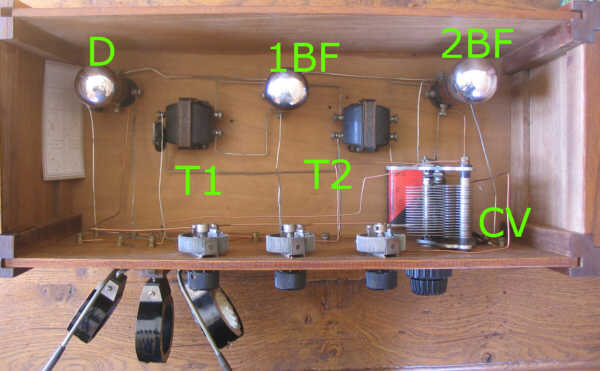

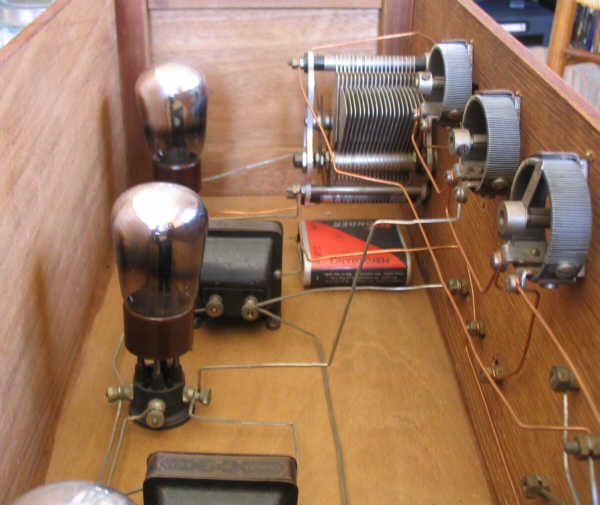

Principalement les 3 lampes (la détectrice est à gauche), les 2 transfos de liaison BF et le CV :


Le HP se connecte sur les 2 bornes de droite :

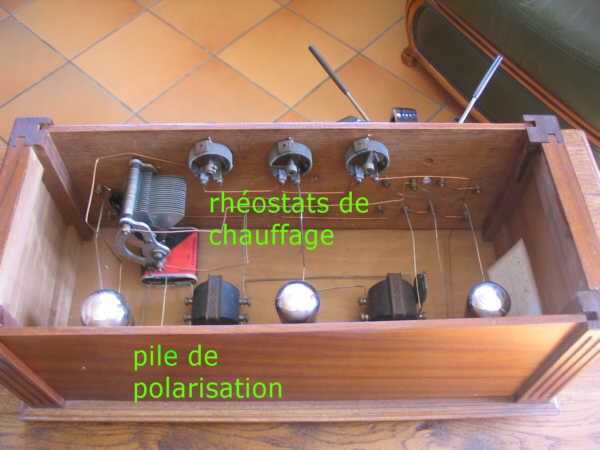

Le chauffage de chaque lampe est réglé séparément; il y a donc 3 rhéostats. Remarquez également, sous le CV, la pile de 4,5V de polarisation de la lampe de puissance :

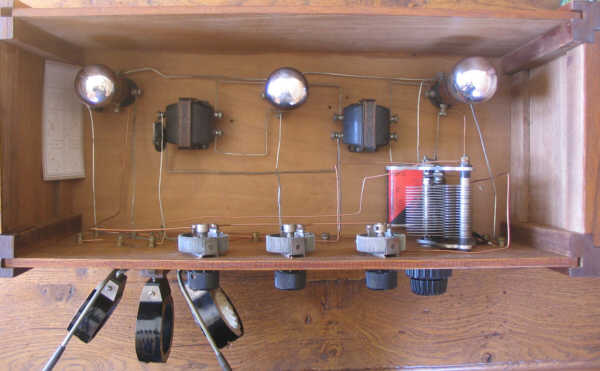

on voit mieux la pile sur cette vue latérale :

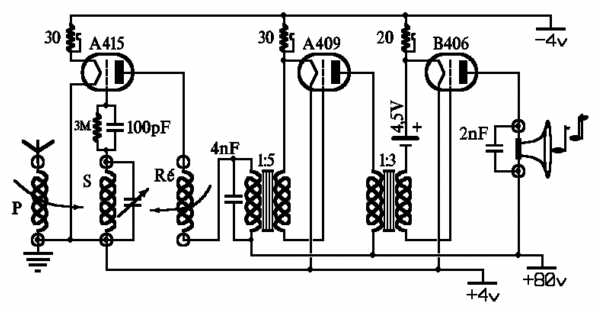

Voici le schéma de ce poste :


C'est vraiment ce qui se faisait de plus simple en 3 lampes !

Je pense que ce schéma pourra vous servir, étant vraiment universel et représentant la majorité des postes 3 lampes de l'époque.
