Dans la version de base, c'est une diode qui est fournie comme détecteur; à vous d'essayer d'autres détecteurs, par exemple un cristal de galène.
De même, le fil de cuivre de 4/10 n'est pas fourni car nous n'avons pour vocation de revendre du cuivre; d'autre part, ainsi, vous pourrez utiliser du fil de récupération, ce qui diminuera le prix de revient de ce kit.
D'autre part, les planches de médium fournies pourront être remplacées par des planches de bois noble comme l'acajou si vous désirez que votre poste ait une touche "luxe"...
En effet, vous aurez dans la documentation un gabarit de perçage sur papier, à l'échelle 1, qu'il vous suffira d'appliquer sur les planches.
Voici quelques photos de ce récepteur....

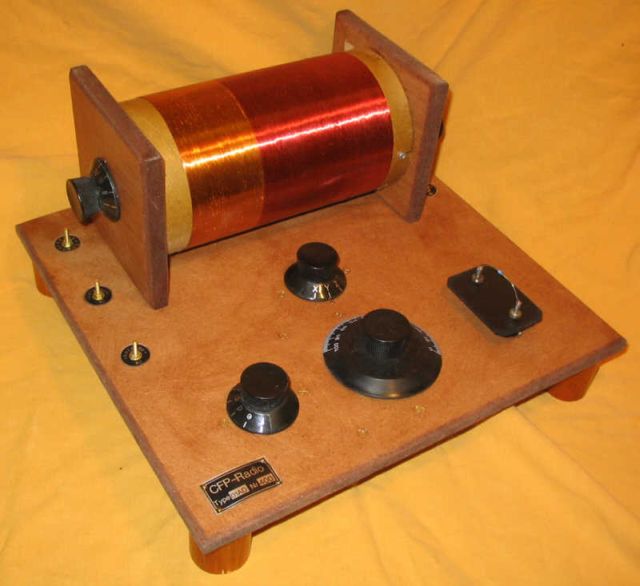

vue d'ensemble

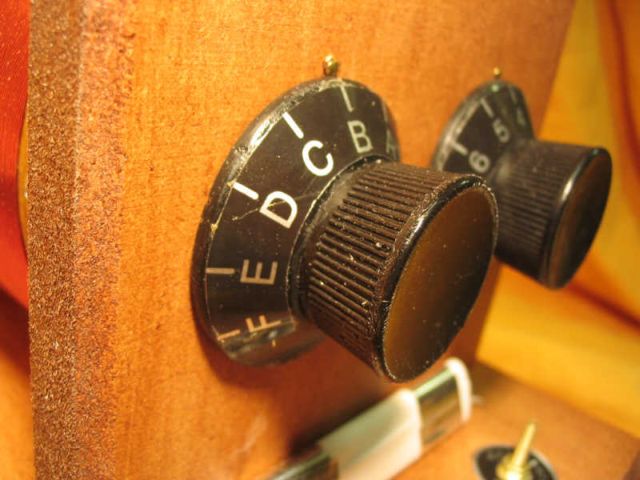

détail des boutons de commandes des prises du secondaire

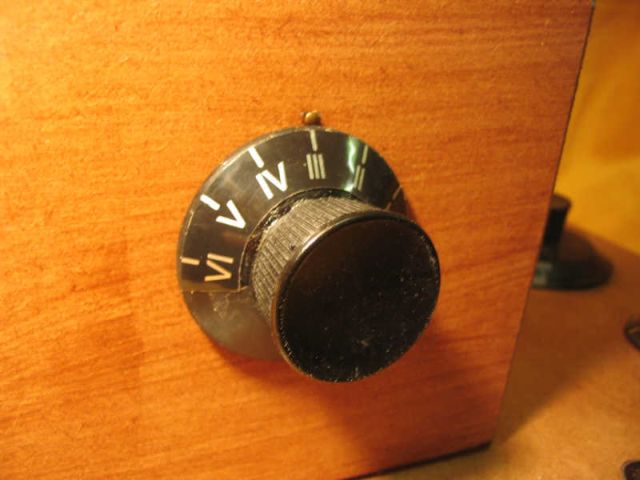

la bobine primaire, à l'intérieur de la secondaire, donc cachée, est aussi commutable:

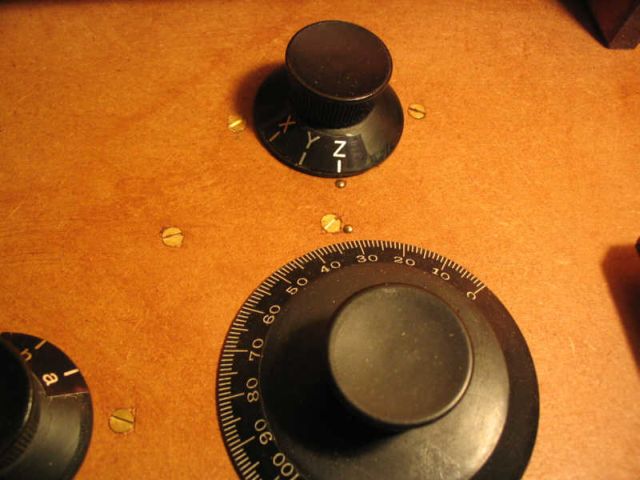

L'accord fin avec son gros bouton gradué et au-dessus, la commutation de configuration:
Le détecteur est enfichable, autrement dit, facilement remplaçable par un autre:

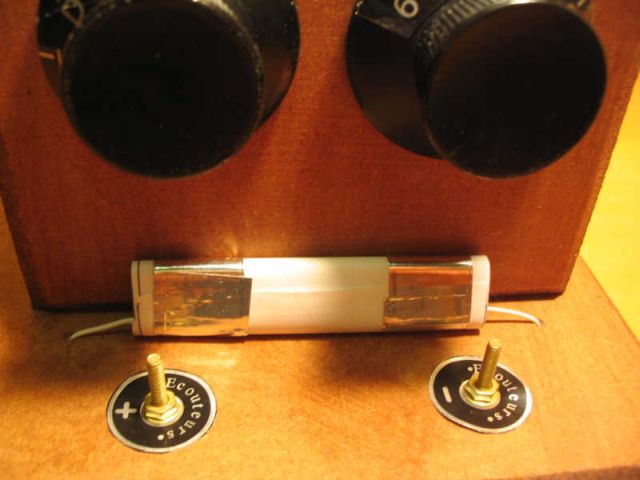

Le condensateur de filtrage des écouteurs est fait avec de l'aluminium de cuisine !

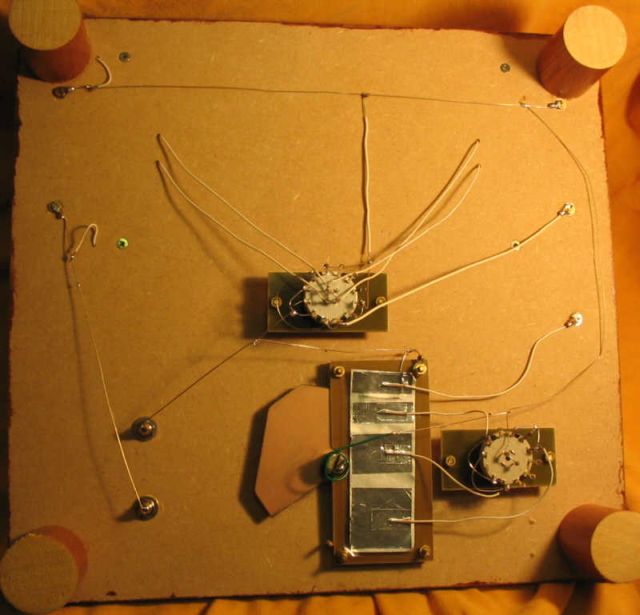

Le câblage du dessous; notez le condensateur variable et les condensateurs fixes
Ce poste, tel quel, vous permettra de recevoir les émissions puissantes en GO, à condition d'avoir une bonne antenne; mais si vous voulez plus de niveau sonore, vous pourrez le faire suivre d'un ampli BF (comme le 22PP).
Comme à l'habitude, vous aurez dans ce kit tous les composants (sauf le cuivre et l'alu de cuisine), mais aussi une notice détaillée accompagnée de nombreuses figures de détail.
Bonne construction !
