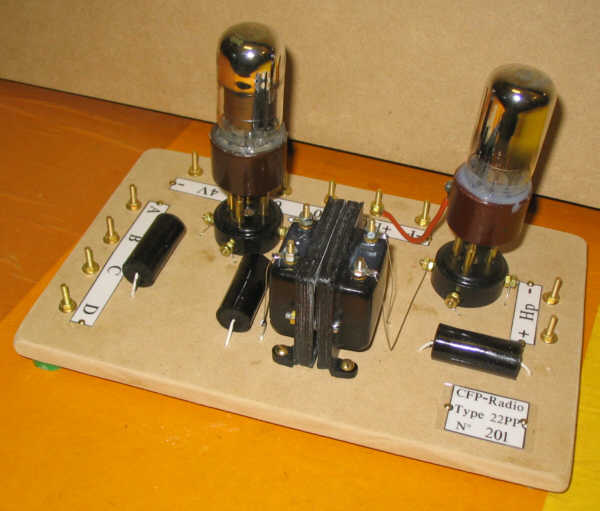

Amplificateur BF en kit, modèle 22PP





Cet amplificateur basse fréquence est construit dans le même style que le récepteur 21PR:

sur une planche à pain, les composants sont fixés et raccordés par le dessous.

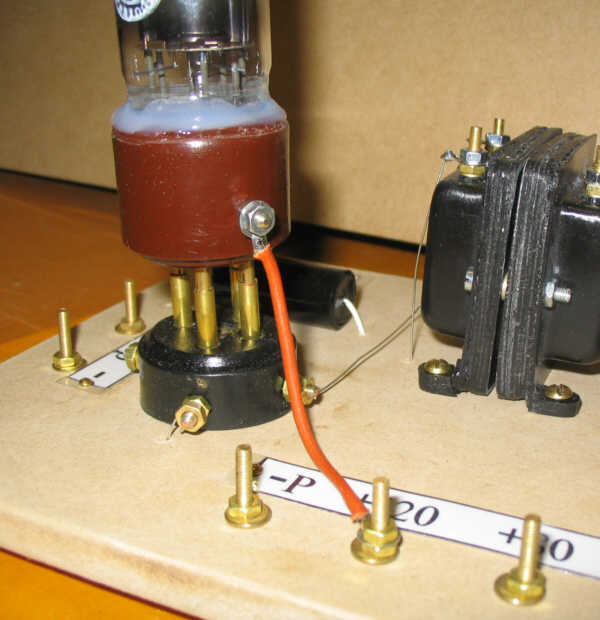

Il comporte deux lampes : AC51 et AL51L. La AL51L comporte un culot 4 broches et une broche latérale comme la B443 montée sur les Philips 2514.



Bien entendu, on peut monter deux lampes d'origine sur ce kit : A409 ou A415 et B443.

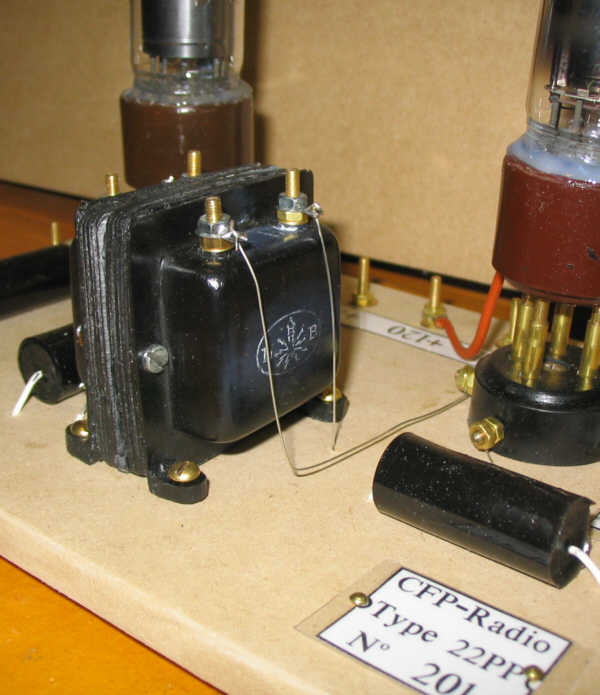

Dans ce kit que vous allez construire complètement, vous serez même amené à construire le faux transformateur BF de liaison.

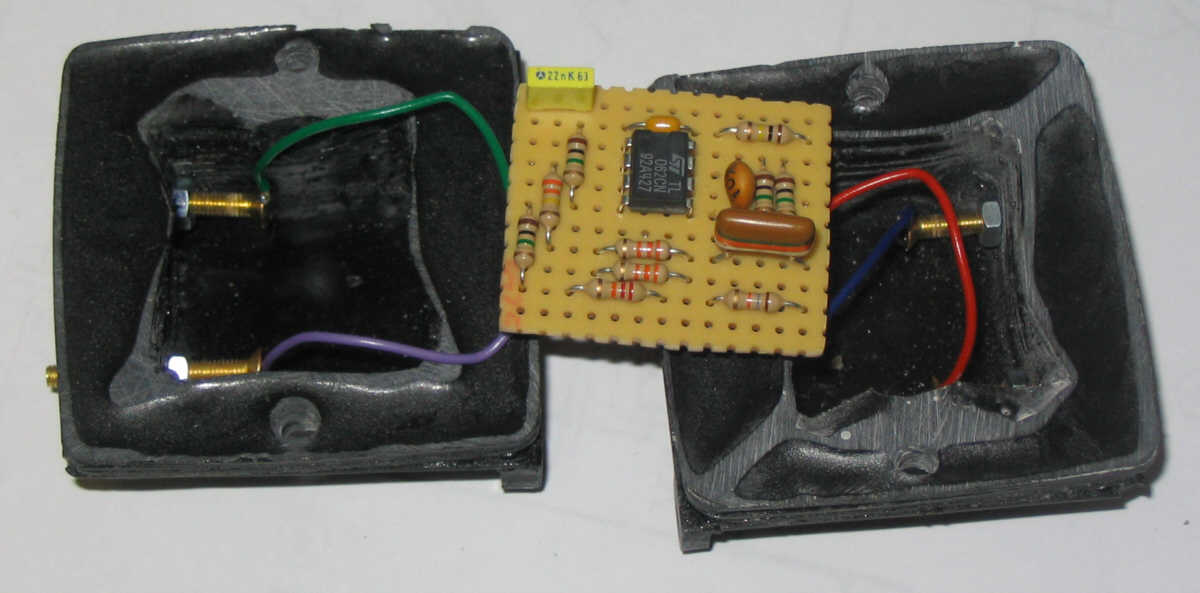

En effet, il est constitué d'un circuit électronique qui simule un transformateur BF.



Ce circuit délivre une amplification de 3 ainsi qu'un filtrage passe-bas et un filtrage passe-haut.
Ainsi, l'ersatz obtenu correspond à un transfo BF 1:3 de bande passante 250-5000 Hz environ.



L'amplificateur peut servir à la suite d'un poste à galène, d'une source BF quelconque, mais aussi à la suite d'un simple circuit accordé, car une cellule RC de détection est prévu sur la planche à pain.

On peut ainsi se servir de cet ampli comme d'une détectrice par la grille.
On peut même, en coupant une connexion, introduire une bobine de réaction !

Les alimentations requises sont standard :

Bien sûr, on peut le faire fonctionner seulement en 80V (120 et 80 reliés); dans ce cas, la polarisation doit être de -9V

Le haut-parleur doit être un modèle à haute impédance, mais on peut utiliser un basse impédance à condition de l'adapter avec un transformateur.

Grâce à 4 bornes d'entrée, on peut polarisée la lampe AC51 soit en -4V , soit en +4V.
De même, la borne A permet d'accéder directement à sa grille, alors que la borne D comporte la cellule RC de détection.
La borne B est reliée au -4V, la borne C au +4V.

Cet amplificateur procure une amplification à 1000Hz de :

- 130 lorsqu'il est alimenté en +80/+80/-9
- 190 lorsqu'il est alimenté en +120/+120/-12

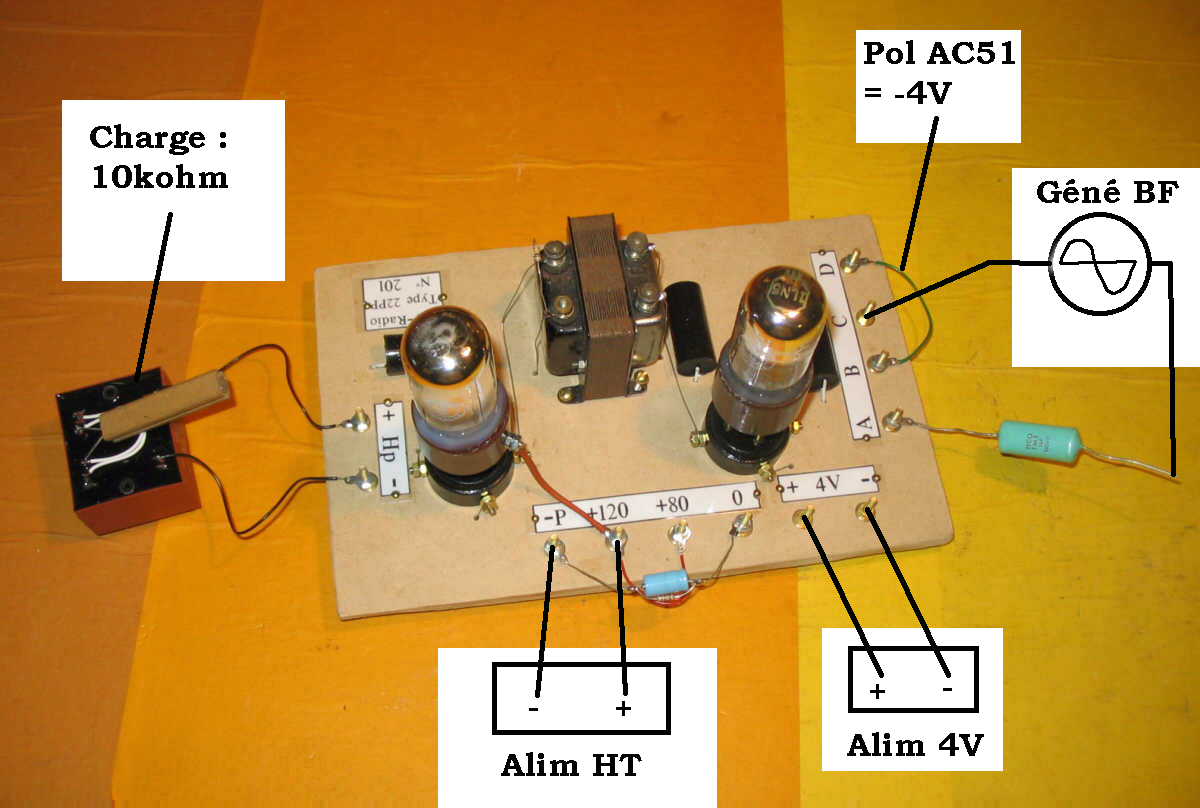

Le banc de test pour le vérifier comportait une résistance de 1800 ohm shuntée par un condo de 100µF en polarisation dans le moins.



Le haut-parleur était simulé par une charge de 10kohm, constituée d'un transfo 230/6V et d'une résistance de 6,8 ohm.

La source était un générateur sinusoïdal.

La lampe préamplficatrice, AC51, était polarisée par le -4V, en installant un strap entre les bornes B et D.

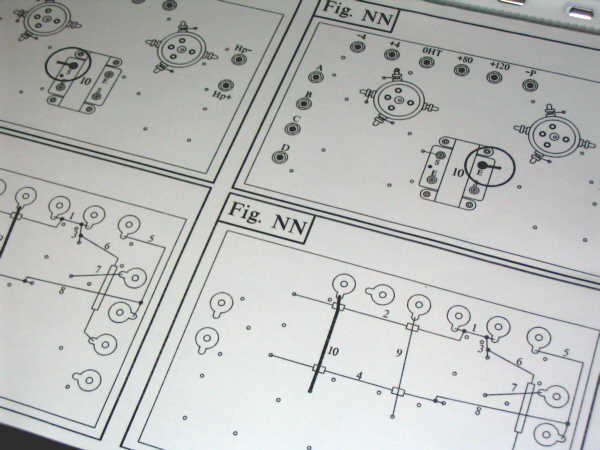

Pour mener à bien la construction de ce kit, vous aurez à disposition, comme tous nos kits, une notice explicative ainsi que de nombreuses figures:



Le kit comprend donc :


Vous pouvez également vous procurer l'ersatz de transformateur BF séparément. Actuellement, nous proposons 3 types différents:
