Kit 21PR - Récepteur à réaction à 2 lampes

Comme promis, voici le premier kit CFP-Radio : c'est un récepteur 2 lampes, alimenté par batteries, comme dans les années 20 !

Revivez les heures de gloires des débuts de la TSF en réalisant ce récepteur "à l'ancienne".

C'est une détectrice à réaction, plus un étage BF permettant une audition sur HP haute impédance, ou sur casque.

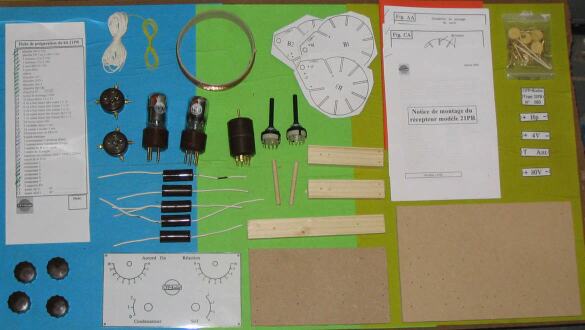

Voici ce que vous recevrez pour fabriquer votre poste 21PR :
  - tous les composants nécessaires
  - les pièces mécaniques
  - la notice complète de montage

Les lampes utilisées (AC51 et AD51) nécessitent une alimentation 4V pour le chauffage et 80 V pour les anodes des lampes. Celà veut dire que vous pourrez utiliser des lampes d'origine sur ce kit : une A415 en détection et une B406 en ampli BF ! Vous pourrez donc essayer vos vieilles lampes et voir si "elles donnent".

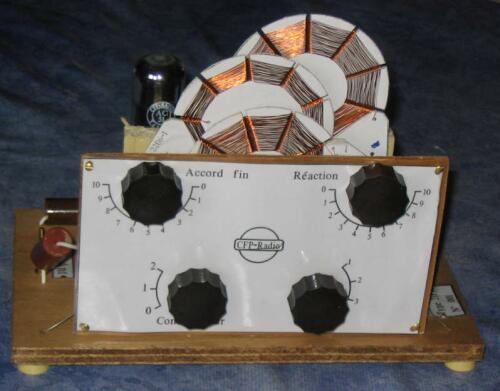

L'accord et la réaction se font grâce à un variomètre comportant 3 bobines en fond de panier : l'une est fixe et comporte des prises qui permettent de choisir une partie de la gamme GO, les deux autres bobines sont mobiles; l'accord fin se règle grâce à une des deux bobines mobiles, la réaction se règle grâce à l'autre bobine mobile. De cette manière, la gamme reçue s'étale de 900 à 2200 mètres environ. Ce variomètre, c'est vous qui le construirez entièrement: vous bobinerez les 3 bobines en fond de panier, l'assemblage mécanique et le câblage sont à faire !

Un soin particulier a été pris pour réaliser des composants à l'aspect rétro : tous les condensateurs et résistances sont moulés soit dans des cylindres rappelant d'anciens condensateurs,

soit dans un tube pouvant rappeler un transformateur de liaison BF.

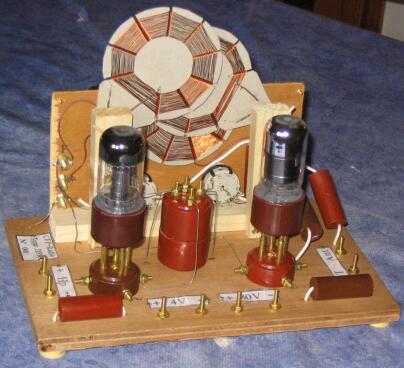

Les 2 lampes sont embrochées sur 2 supports de notre fabrication.

Le montage se fait sur une planche, rappelant les bread-board de l'époque.

Même les boutons sont de notre fabrication !

Commandez dès maintenant ce kit qui deviendra certainement une pièce de collection !

Voir le prix du kit sur la page des tarifs

le prix comprend tous les composants, y compris les 2 lampes. Le socle et la face avant fournis sont en contre-plaqué ou en aggloméré, mais rien ne vous empêche de "customiser" votre kit en lui offrant un socle en bois noble !!!


Le kit 21PR est un récepteur qui se prête bien à la customisation :

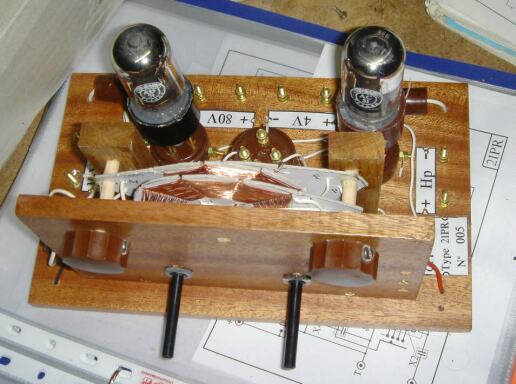

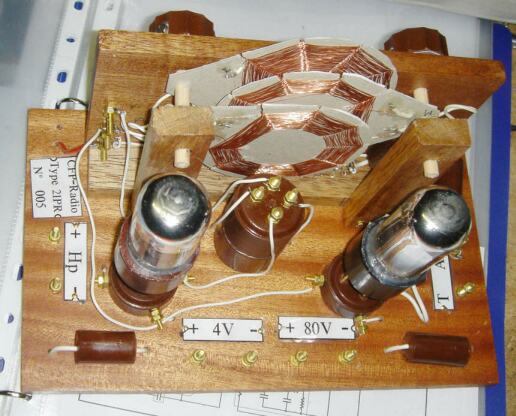

Voici l'exemplaire N°005, assemblé par Gérard Tournier qui a utilisé du vrai bois d'arbre à la place du médium fourni dans le kit.



On peut constater que le résultat est superbe. Bravo à Gérard !

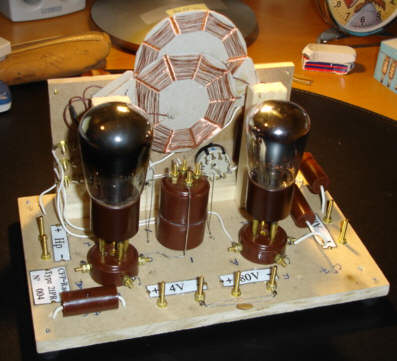

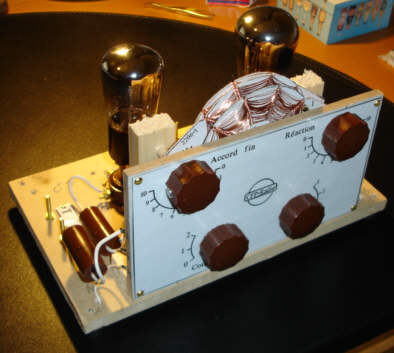

Après avoir construit son poste 21PR, Jean-René l'a équipé d'une A410 et d'une B406; ça lui donne un air d'époque, non ??

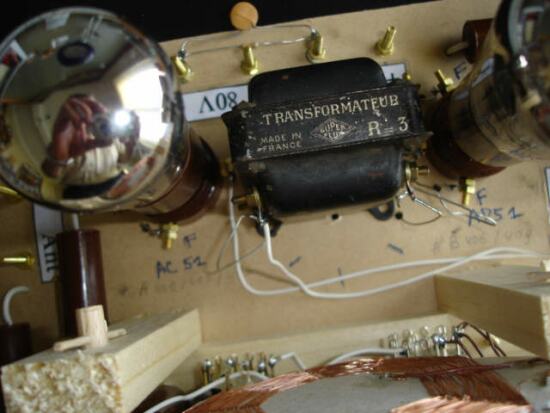

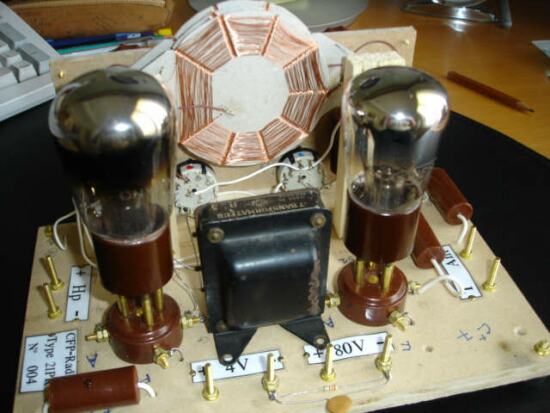

On ne peut plus arrêter Jean-René : voilà qu'il a essayé un vrai transfo BF sur le kit 21PR !
Et ça marche encore mieux !
Ce kit est vraiment idéal pour s'entrainer sur les circuits des années 20 et pour tester vos anciens composants
