Ce kit est vendu sur un site chinois pour moins de 10€.
Comme bien souvent avec ces sites, je commande par curiosité, mais en l'occurence, j'avais besoin d'un récepteur AM simple pour le détecteur de coupure de fil pour mon robot de tonte.

Voici ce kit :


Annonce sur le site

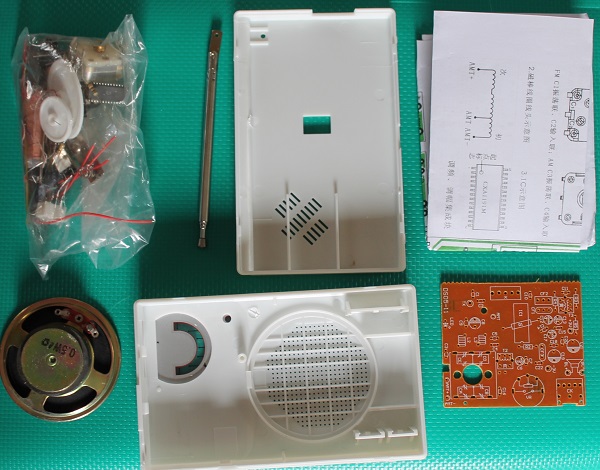

Il faut compter une bonne semaine pour la livraison. Voici le contenu du colis :


Le colis ouvert

Un petit HP, un circuit imprimé (petit aussi), une antenne téléscopique, une feuille d'instructions, 2 demi-coques en plastique et un sachet de composants :


Le sachet ouvert

Les instructions sont en chinois :


Le recto de la feuille




Le schéma agrandi fait appel à un seul circuit intégré, le CXA1691

Au verso, les instructions de montage (totalement incompréhensibles) et la nomenclature :


La nomenclature est tout de même lisible !

Voilà. Les composants sont bien marqués, sauf le CV et les 2 bobines blindées, mais nous verrons comment les repérer ...

Je ne vous rappelle pas que pour faire ce genre de travail, il convient de procéder avec soin et méthode. Un fer de 40W à panne fine, une pince coupante à becs fins, de la bonne soudure sont le gage de la réussite.
Tout d'abord, il faut vérifier que tous les composants sont présents et on en profite pour les ranger :



Puis on repère les composants "ambigus" :



L1 et L2 : il n'y a qu'un tour de différence.
T2 et T3 : T2 a un noyau de teinte violette, T3 de teinte jaune (et comporte un condo en-dessous). On peut aussi mesurer la résistance des enroulements, sur T2, il y a 2 broches qui "ne sonnent pas" , alors que sur T3, toutes les broches présentent une résistance faible.
CA,CB,CD et CE : ces repères correspondent au schéma. Sur le CV, on a C1, C2, C3 et C4. C3 et C4 font environ 10 pF (gamme FM) et correspondent à CD et CE. C1 et C2 font 120pF (AM) et correspondent à CA et CB.

Tous les autres composants sont sans ambiguïté.
Allez, c'est parti ....


Immobilisation du CXA1691 à sa place à l'aide d'une pince. Respecter l'orientation !!

On soude alors les 4 broches des coins, on enlève la pince et soude les 24 broches restantes :


Le CXA1691 est soudé




Soudage des 5 résistances et des 2 bobines "en l'air". Attention, la sérigraphie indique L2 et L3 à la place de L1 et L2 !





Soudage des petits condos céramique.




Soudage des filtres : CF2 est celui de la FI à 455kHz, CF1 celui de la FI à 10,7MHz et CF3 est celui du discriminateur




Soudage des condos chimiques. Attention à leur polarité !




Soudage du potard de volume et du jack des écouteurs




Soudage des bobines T2 et T3. Respecter les 2 couleurs !




Soudage du commutateur de gamme. Il n'y a pas de sens, il est symétrique




Fixation du CV à l'aide des 2 vis. Attention à respecter l'orientation : il y a 2 pattes à souder dans le même trou (entourées)




Soudage du bloc CV




Soudage de la LED. Elle est installée sur l'autre face du circuit (avec le CXA 1691 donc), elle ne doit pas dépasser de plus de 8mm, et bien sûr, il faut respecter sa polarité (le méplat, c'est le -)

Les composants sont tous soudés sur le circuit. Il faut maintenant raccorder le reste

A l'extérieur du circuit, il y a T1 (qui est le cadre antenne), le HP, les contacts des piles et l'antenne FM.


Soudage du cadre AM




Repérage des fils !




Fixation du cadre AM à l'aide du support (entouré). L'ensemble peut coulisser (flèche) afin d'être bien positionné dans le boitier




Fixation de la molette de commande du CV à l'aide de la vis. Attention à l'orientation de l'index noir qui doit pointer du côté du CXA1691




Fixation de la molette de commande du potard de volume (et inter M/A)

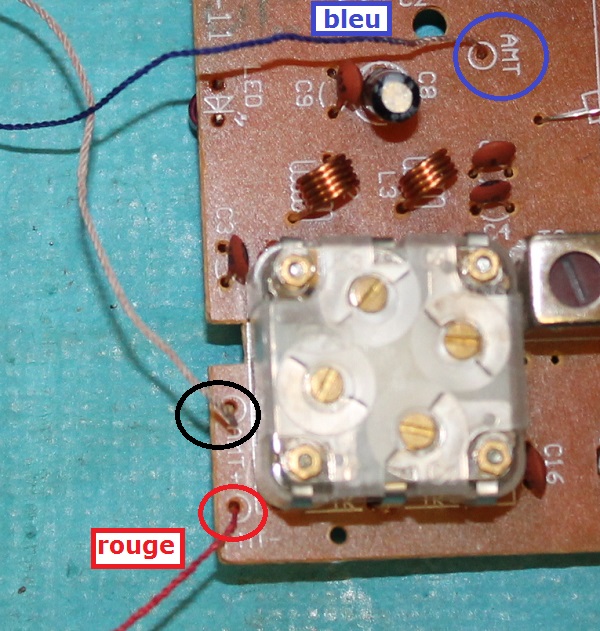

Soudage des fils vers l'antenne, les piles et le HP




Détail des fils au niveau du circuit imprimé





Installation des composants dans le boitier et de l'antenne FM




Installation des 2 piles




(vidéo à télécharger)
