Ce petit montage permet de tester vos transformateurs MF. Différentes approches sont possibles pour tester ce genre de transformateur. J'ai choisi de mettre le transformateur MF dans son élément d'origine : entre 2 lampes.



L'ancienne version de cet appareil se connectait à une unité de mesure externe



La nouvelle version (qui n'a rien de plus qu'un galva et 3 ou 4 composants supplémentaires) permet aussi de connecter un appareil de mesure externe mais comporte un galvanomètre intégré.

Principe du testeur de MF

Nous avons une entrée permettant de brancher un générateur HF qui va servir, soit à déterminer l'accord d'origine du transformateur, soit à le régler. La tension HF arrive sur la grille de la première EF80 via un condensateur de 100pf et le potentiomètre de 2.2K branché sur la cathode permet de régler le gain de ce tube. L'alimentation globale est de 200V. Les écrans des 2 lampes sont reliés au 200V via 47K et des condensateurs de 22nf filtrent les résidus HF éventuels. La plaque de la première EF80 est alimentée à travers le primaire du transformateur FI. Pour cela, 2 fils sortent du boitier avec 2 pinces crocodiles pour connecter le primaire du transformateur MF (attention a ne pas faire ces fils trop longs !). Le second étage, est très simple lui aussi. La grille est relié directement au secondaire du transformateur MF, l'autre coté est relié par une résistance de 380K à la masse. Enfin, l'écran est relié à l'alimentation 200V via 47K et la plaque via une résistance fixe de 5K. La déviation est complète sur mon galva pour une tension HF en entrée de l'ordre de 20 à 30µV.





La sortie HF est prise sur la plaque de la deuxième EF80 via un condensateur de 100pf. Arrivé ici nous avons 2 choix, en fonction de la position du commutateur :

• Sortir la HF sur le panneau avant pour pouvoir brancher un oscilloscope, un millivolmètre ou n'importe qu'elle autre appareil de mesure avec une entrée HF. Nous disposons donc de la HF non redressée, passant a travers le transfo MF et amplifiée par les 2 lampes EF80.

• Envoyer la HF sur 2 diodes germanium qui assurent le redressement (cela peut fonctionner avec des 1N4148 mais c'est évidemment moins sensible et il faudra plus de HF en entrée) et le tout sur un galvanomètre de 100 ou 200µA. J'ai ajouté sur le schéma un potentiomètre de sensibilité (sur mon montage, je l'ai remplacé par un commutateur 12 positions avec des résistances ce qui revient un peu au même), qui permet si besoin est de règler un transfo MF avec un haut niveau de HF et du coup de pouvoir baisser la sensibilité du galvanomètre.



Construction

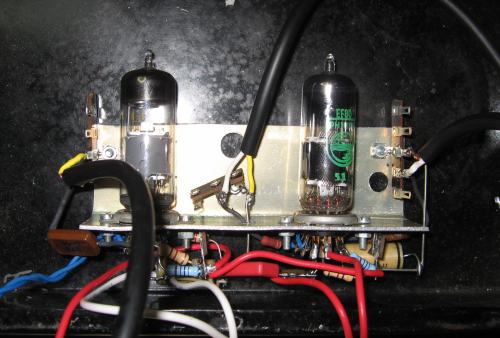

Les deux lampes sont montés sur une petite cornière fixée au fond du boitier. Les composants sont connectés entre les supports de lampes et des cosses relais. Dans mon montage, l'alimentation est externe. Vous pourrez réaliser une alimentation interne dés l'instant qu'elle vous fournit les 6,3V de chauffage ainsi que 200V pour la HT. Avec les valeurs des résistances employées, le montage fonctionne correctement entre 170 et 230V HT.

• Le galvanomètre

• Le commutateur mesure interne / externe

• La sortie mesure

• Le potentiomètre de réglage de gain de la première EF80

• Le réglage de sensibilité du galvanomètre

• L'entrée HF

• Et bien sûr, les 4 fils équipés de pinces crocodiles pour connecter le transformateur MF.


Mesures et tests

Relions maintenant le montage au generateur HF et préréglons la fréquence MF supposée, mettons 455Khz pour commencer.

Branchons le transformateur MF. Le primaire sur les fils rouges, le secondaire sur les fils blancs.

Basculons le commutateur sur "Mesure Interne" pour mettre en foncion le galva.

Branchons l'alim

Au bout de 30 secondes de chauffe le galva doit commencer à dévier. S'il ne dévie pas, cherchons la fréquence avec le gene HF et balayons doucement la zone de 400 à 500Khz.



Hop, ca y'est, la fréquence est trouvée, le galvanomètre dévie



La fréquence est de 480khz. Bon, la j'ai triché, j'avais déja accordé le transformateur en test, donc il est pil poil sur 480Khz. A l'origine il était sur 478,8 Khz quand je l'ai démonté...



Si le galvanomètre n'est pas assez sensible, ou que vous décidiez de faire une mesure plus précise avec un appareil externe, vous pouvez le brancher sur les prises de sorties. Il vous faudra ensuite basculer le commutateur sur la position "Mesure externe" et regarder la mesure sur votre appareil favori. Ici c'est un millivoltmètre philips qui suivant les donénes constructeur monte à 2Mhz. Il convient donc très bien pour les mesures.

• vous n'avez peut être pas trouvé la bonne fréquence d'accord du transformateur

• le transformateur est HS. Vérifiez à l'ohmètre la continuité de chaque enroulement. Si la résistance est très grande ou infinie, le bobinage est certainement coupé. Si la résistance est nulle, le condensateur de la MF est en court-circuit ou quelque chose en interne met l'enroulement en court-circuit.

• Autre possibilité le primaire et le secondaire sont tellement désaccordés que rien de passe.

• la valeur des condensateurs en parallèle sur chaque (ou un seul) enroulement a énormément varié par rapport à l'origine ou un condensateur est déssoudé ou ses pattes de connexion cassées.

Voila, j'espère que ce montage pourra vous servir. Personnellement, je m'en sers pour trier mes MF, chercher leur fréquence, et eventuellement les préaccorder avant de faire un montage (les retouches finales seront quand même à faire une fois la MF branchée sur le nouveau montage, mais ces retouches seront minimisées)


Bonne construction
