Un schéma variable



Voici un truc rigolo à faire....

C'est Victor qui a retrouvé dans un numéro de la TSF pour Tous de 1926 (ça nous rajeunit pas...) un article sur un schéma évolutif.

Voir ici l'article

L'auteur de ce schéma, M. Beauvais, est certainement dans un autre conituum spatio-temporel à l'heure qu'il est, mais s'il me lit, qu'il sache que je trouve son schéma génial !

J'adore ce genre de petites choses faciles à faire.
Bon, d'accord, la technique dont il est question date un peu; pas de super-hétérodyne à 10 lampes, juste des bons vieux postes batteries....

Si vous voulez les pages d'origine, vous pouvez aller voir sur le site de l'oeil à l'écoute.

Comme l'article en question ne faisait qu'expliquer le fonctionnement, la planche des schémas était envoyée à part aux abonnés car elle était de format 420x270.

Par conséquent, il manquait le recto du schéma, j'ai donc décidé de le recréer afin d'utiliser ce schéma variable.

Comment ça marche ?

La technique est simple: grâce à des pliages et à des escamotages, on fait apparaitre ou disparaitre des portions de schéma.

Par contre, la réalisation pratique du schéma n'est pas vraiment simple, disons que ça change de ce qu'on peut faire aujourd'hui. Heureusement, mon soft de dessin m'a bien aidé ...

J'ai déjà commencé par découper la feuille d'origine afin de me rendre compte des manques.
Et j'ai complété....
D'ailleurs, il est possible sûrement d'améliorer (c'était l'objet du concours de l'époque qui doit être clos, je pense)

Réalisation du schéma

Vous devez imprimer les 2 feuilles suivantes, elles sont prévues pour sortir en A3. Si vous avez une imprimante de ce format, super, vous aurez un grand schéma, sinon, et bien, réduisez à 1,4...

Photo  Schéma recto

Photo  Schéma verso

Puis découpez les 2 feuilles selon le cadre, en suivant bien le trait bleu du pourtour.
Vous devez maintenant les coller dos à dos sans vous tromper de sens (des 2 côtés, les lampes sont dans le même sens)
Au pire, si vous vous trompez vous n'aurez plus qu'à recommencer, na !
Attendez bien que la colle soit sèche, utilisez de la colle liquide, pas trop épaisse, donc; et surtout, mettez-en bien sur toute la surface.

Ensuite, vous découpez proprement les volets en suivant les traits bleus.
Puis vous marquez les plis (à l'aide du dos d'un couteau) le long des pointillés rouges.
Voilà, c'est fini.

Utilisation
Maintenant, place au jeu....

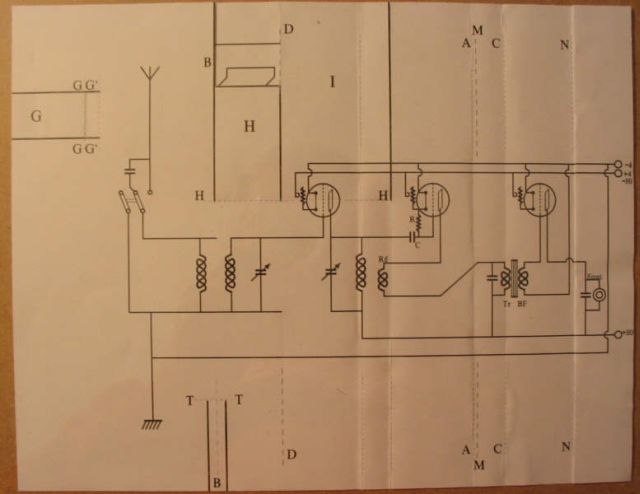

voici le schéma sans pliage, tel qu'il se présente après la réalisation:



C'est de ce côté qu'on le regarde pour toutes les combinaisons.
Il suffit alors de suivre la notice d'origine...d'abord, les circuits d'accord:

pliage de H:



pliage du petit volet du bas:



pliage du volet G:





on peut aussi supprimer la HF, pliage de I:



pliage de I et de la partie le long de YY (suppression de la réaction)



voici une combinaison possible:



Puis on passe aux combinaisons des étages...

pliage suivant AA:



pliage AA, PP et contrepliage LL, ajout d'un ampli BF:



même chose, mais en "Bourne", pliage CC:



pliage CC et KK:



pliage KK et LL, voici un 3 lampes:



pliage NN et LL, un 2 lampes:



et voici une combinaison possible dont je vous laisse trouver l'appellation:



A vos ciseaux !
