Il fournit la HT et la tension de chauffage.
Plusieurs enroulements secondaires permettent d'obtenir après redressement et régulation :
- une HT de 120V ou de 90V maximale
- une tension de chauffage de 4V ou de 5V
Voici les dimensions des tôles :
La constante de bobinage est de 4,5 tr/V au secondaire; l'ordre de bobinage est le suivant :
A noter l'écran électrostatique entre primaire et secondaires, formé d'une spire en alu adhésif, reliée à la masse.
D'autre part, ce transfo, initialement utilisé dans des postes de radio Philips sous la référence FD 040 48 3, comportait un répartiteur de tension qui doit être supprimé;
voici les connexions des enroulements primaires en fonction de la position du répartiteur :
une fois supprimé, le primaire est configuré sur 220V en réalisant les connexions et les isolations suivantes :
A vide, sur secteur de 220V, les tensions mesurées sont :
- 7,8 + 1,05V
- 36V
- 9,8V
Voici quelques photos de sa fabrication :
le transfo FD 040 48 3 et son répartiteur
repérage des connexions du répartiteur
dessoudage
assemblage d'origine à l'aide clous rabattus
suppression des clous et libération les tôles
détôlage
suppression des cosses relais
dépose du mandrin en carton et des premiers tours d'isolant
la première couche de l'enroulement HT d'origine est visible
démontage de tout l'enroulement HT en un bloc
dépose de l'enroulement de chauffage
le primaire est maintenant tout seul
montage du mandrin avec des cales pour conserver les dimensions intérieures
bobinage de la première couche comportant S1 et S2
bobinage de la troisième couche comportant la fin de S3 et S4
l'écran électrostatique
insertion des enroulements secondaires dans le primaire
blocage et collage

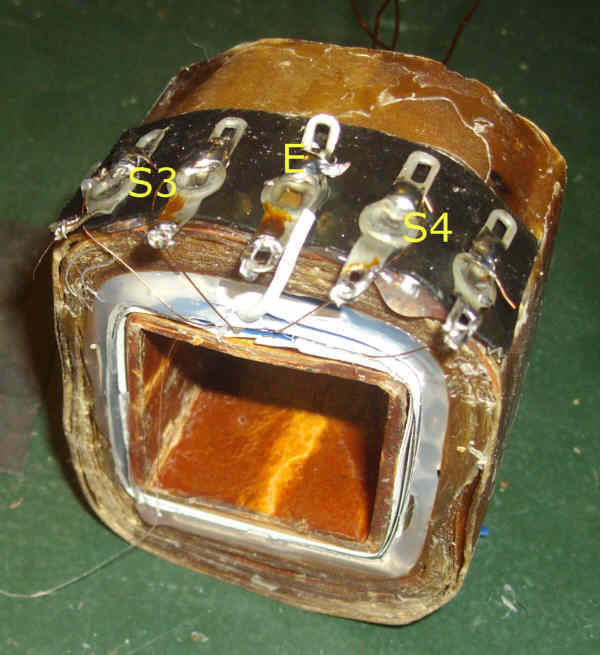

raccordements de S3,S4 et E sur les cosses-relais d'origine
raccordements de S1 et S2 sur des nouvelles cosses-relais
raccordements du primaire et collage des fils non utilisés
retôlage
boulonnage
le transfo prêt à être intégré dans l'alim
