Transformateur pour convertisseur DC/DC



(alimentation du tube cathodique de l'oscillo PHILIPS type PM3250)


Caractéristiques
applications Alimentation tube d'oscillo Philips
tension entrée 24V
tensions secondaires +/-90V, 6.3V, -1.6kV, 8.5kV
constante, fréquence estimée : k=2/3, F=40kHz


Ce transformateur est utilisé dans le convertisseur DC/DC qui génère toutes les tensions d'alimentation du tube cathodique de l'oscilloscope PHILIPS PM3250.




Il comporte les enroulements nécessaires pour l'entretien d'oscillations sinusoïdales au primaire d'un montage symétrique.


Un double enroulement(réalisé en bifilaire) est connecté aux collecteurs des 2 transistors, alors qu'un simple enroulement relie les 2 bases.

Un secondaire à prise centrale fournit 2 tensions qui, une fois redressées donnent 2 tensions continues symétriques +90V et -90V
Ces 3 enroulements sont réalisés sur le même mandrin, contre le noyau.

Autour de cette bobine, on trouve une seconde bobine qui comporte une prise et qui après redressement fournit une tension de -1600V(alim cathode du CRT) et après triplement, une tension de 8500V (post-accélération du CRT)
Cette bobine doit être soigneusement établie : 11 couches d'environ 120 spires non jointives, isolées par une feuille de mylar. L'ensemble est araldité.

Enfin, on a un secondaire de chauffage du CRT, constitué de 4 spires en volant.
Pour alimenter un voyant de bon fonctionnement, une spire supplémentaire, en volant également fournit une tension de 1,6Veff suffisante pour attaquer directement une DEL.

Le noyau est constitué de 2 E en ferrite de dimension E42/21/15, de matériau 3E1 :


Voici quelques photos réalisées lors de l'étude de ce transfo :

Le module sorti de l'oscillo



La résistance de protection de 1 ohm est HS



Le tripleur de tension procure une tension d'anode de post-accélération de 8500V (la cathode du tube est à -1500V, cela fait donc 10kV en tout !)



L'oscillateur (à gauche) et les redresseurs (à droite)




Le transfo d'origine



Début de bobinage de P en bifilaire



L'enroulement E à côté du primaire P

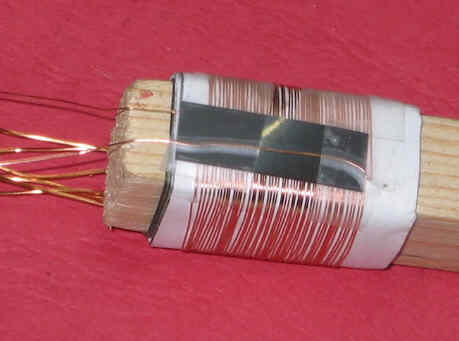

Première section du secondaire S1



S1 terminé, la bobine 1 est vernie



Installation de la bobine sur le noyau, avec des cales de maintien




Facultatif : ajout d'une spire pour alimenter une DEL d'indication de bon fonctionnement




La première section du secondaire S2



Mesure en charge du redresseur : -1580V



La bobine 2 finie



Vérification de la résistance totale de l'enroulement S2 : 237 ohm




Essai de l'ensemble avant isolation de la bobine 2 : plus de 9000V, c'est ok.





Montage de l'enroulement de chauffage (4 spires 5/10 teflon)




Montage du tripleur et de la bride de fixation du noyau
