C'est en fait un transfo d'isolement, de rapport global unitaire, mais une prise médiane au secondaire permet éventuellement de fournir du 115V.
Le secondaire est suivi d'un redresseur et d'un filtre afin de générer une tension continue de 220V (ou 110V).
Voici les dimensions des tôles :
La constante de bobinage est de 4,8 tr/V; l'ordre de bobinage est le suivant :
A vide, sur secteur de 230V, les tensions mesurées sont :
- 2 x 115V
voici quelques photos prises lors de la fabrication de ce transfo :
Les 60 tôles EI32
La carcasse en carton et sa cloison médiane
Vérification des dimensions à l'aide d'une tôle E
Montage de la carcasse sur un mandrin de bobinage en bois
Découpes des joues de la carcasse pour le passage des fils
Blocage des joues du mandrin à l'aide de clous
Installation d'une spire en carton dans le logement du secondaire afin que la cloison médiane ne s'avachisse pas lors du bobinage du primaire
Primaire en cours de bobinage
Primaire terminé
Vérification de la continuité du primaire
La spire de carton servant de cale est enlevée, le secondaire peut alors être bobiné ...
Prise médiane du secondaire

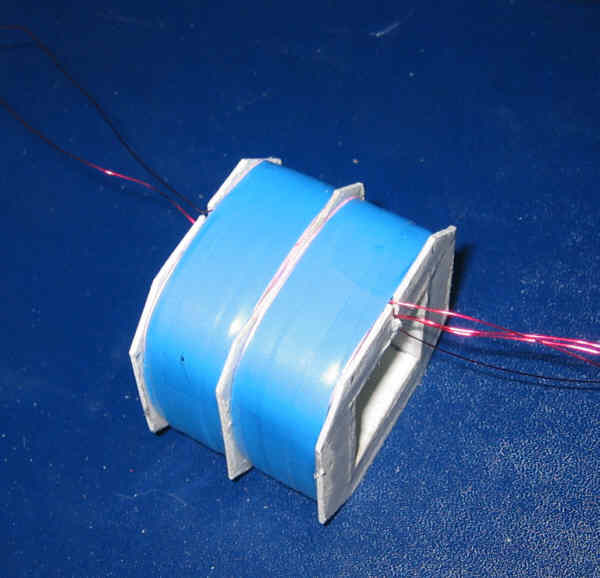

Secondaire terminé
Dépose de la carcasse du mandrin de bobinage
Vérification de la continuité du secondaire
Finitions : installation de cosses relais, tenues par des fils faisant le tour de la carcasse, et collés
