Il a un rapport de 30:1 ou 25:1, selon l'impédance désirée
Voici les dimensions des tôles :
Comme le primaire est parcouru par le courant anodique de la lampe (classe A une seule lampe = Single End), un entrefer de 1/10 mm est ménagé simplement en regroupant les tôles E et les tôles I ensemble (non croisées) et en les séparant par une feuille de papier ordinaire.
L'ordre de bobinage est le suivant :
Impédance 7000 ohm
Impédance 5000 ohm
On peut utiliser au primaire soit du fil de 15/100mm, soit du 1/10mm (10/100). Dans ce dernier cas, il faut bobiner 2 demi-primaires identiques et les connecter en parallèle.
Voici quelques photos du bobinage de ce transfo; tout d'abord le secondaire, bobiné à la main (il n'y a qu'une centraine de spires, cela ne vaut pas la peine d'utiliser la bobineuse):
La carcasse imprimée 3D (1), les tôles E (2), les tôles I (3) et l'étrier de fixation (4)
Le mandrin de bobinage (imprimé 3D aussi) et les cales de réglage

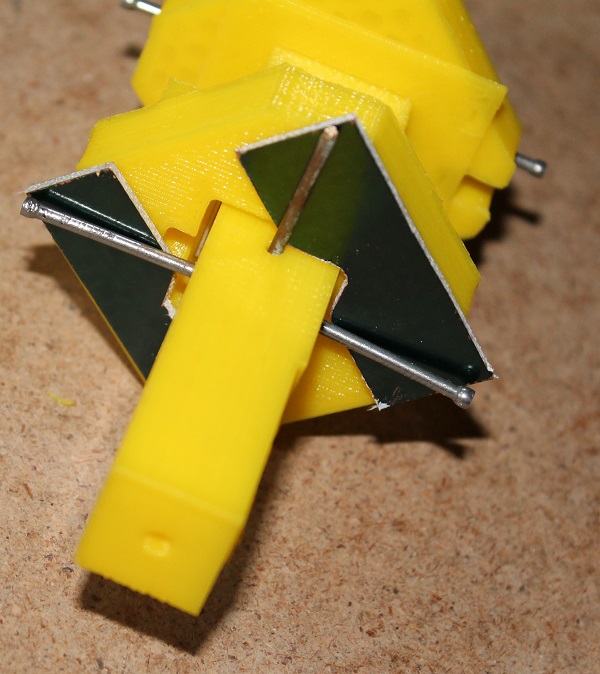

Les clous de blocage et les cales sont maintenues par 2 tours de ruban adhésif
Début du bobinage du secondaire (fil de 6/10)
première couche : 37 spires
Début de la seconde couche isolée de la première par un tour de papier de 0,05mm d'épaisseur
Fin du bobinage (3° couche) : sortie du fil et isolation
Isolation du secondaire et du premier demi-primaire : une couche de ruban adhésif puis une couche de papier
Passons maintenant au primaire; là, la bobineuse est utile :
Début du primaire, l'extrémité du fil est bloquée par un ruban adhésif rouge
3300 tours plus tard ...
l'extrémité de fin du fil a été passée par un trou de la joue de la carcasse, et l'ensemble a été démonté de la bobineuse
Pour bloquer les dernières spires (et les protéger) je les ai badigeonnées de colle vynylique (à bois)

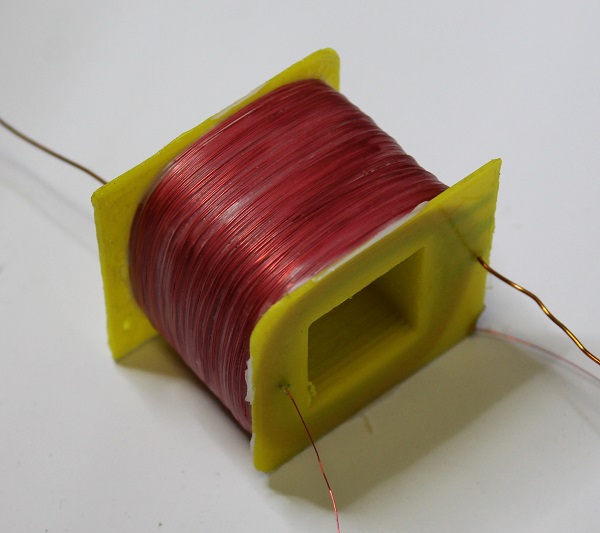

24 heures plus tard ....
Une fois la colle prise, on peut démonter la carcasse du mandrin de bobinage
La phase de retôlage :
Les 37 tôles E sont insérées dans la carcasse
Les 37 tôles I sont insérées dans l'étrier
La feuille de papier pour l'entrefer est simplement posée sur les tôles I (dim = 60 x 19mm)
Puis la carcasse retôlée est introduite dans l'étrier, par dessus les tôles I
Il faut ensuite bien taper sur les tôles pour les mettre en place et aplanir la semelle (formée du bas des tôles E), puis taper les coins de l'étrier afin qu'ils entrent dans les trous des tôles afin de faire une sorte de sertissage.
Il n'y a plus qu'à marquer le transfo :
Référence du transfo et numéro de série (c'est le 1 !)
repérage des débuts des bobinages par un point afin de connaitre leur phase relative
Vérifions maintenant le transfo. La manip est simple :
Un générateur BF est relié au primaire, une résistance de 8 ohm au secondaire pour simuler le HP.
Un oscillo est connecté à la fos au primaire et au secondaire.
Voici une photo des branchements à effectuer :
Essai du transfo
L'essai consiste à faire 2 mesures : une à 1000Hz, en sinus, pour déterminer le rapport, l'autre à déterminer les fréquences de coupures basse et haute : Ces 2 mesures se font à amplitude d'attaque constante, j'ai pris 5Veff.
1000Hz : rapport = 0,15/5 = 1/33 environ (au lieu de 1/30 prévu)
Pour la seconde mesure, on cherche les 2 fréquences pour lesquelles l'amplitude de sortie est divisée par 1,4 (racine de 2) :
Fréquence de coupure basse = 5Hz
Fréquence de coupure haute = 10kHz
