Ce transformateur FI est utilisé dans les postes batteries, comme liaison entre deux triodes, mais aussi comme attaque de la détection.
Il ne convient pas pour la liaison entre la changeuse de fréquence (bigrille) et la première lampe FI (filtre Tesla)
Seul le secondaire est accordé par un condo fixe ou ajustable.
Avec un condo de 820pF, la FI est de 52 kHz
Avec 180pF, la FI est de 104 kHz

La construction fait appel à des rondelles de contre-plaqué de différentes épaisseurs, et de différents diamètres, empilées pour obtenir 5 gorges :


Les rondelles peuvent être percées au centre afin d'installer une tige filetée en laiton de serrage, ou bien simplement collées les unes aux autres.

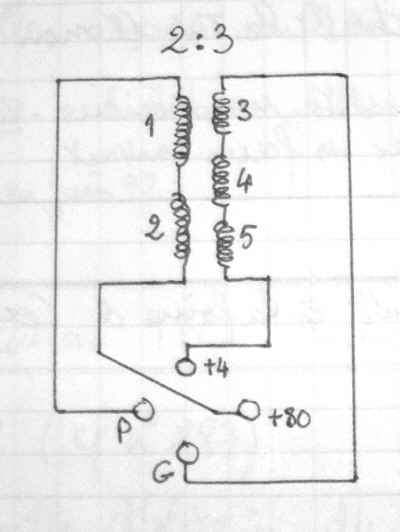

Dans chacune de ces gorges, on bobine 300 tours en vrac suivant le schéma :


Le primaire est donc formé des bobines 1 et 2 en série, le secondaire des 3 autre bobines en série.
On veillera à réaliser tous les transfos à l'identique, en particulier, ils auront tous le même sens d'enroulement !
De même, il sera judicieux de leur ajouter 4 fiches bananes de 3 mm, au standard triode européen, afin de les rendre enfichables.

Pour accorder à la FI voulue, voici les caractéristiques de la bobine secondaire :
Inductance, L = 11mH
Capacité parasite, Co = 35 pF
