Transformateur secteur pour alim HT régulée (Theremin)


Caractéristiques
applications Alimentation HT régulée
tension primaire 230V
tension secondaire 1 16V / 300mA
tension secondaire 2 180V / 50mA
puissance 20 VA


Ce transformateur équipe une alimentation secteur régulée délivrant la HT de 150V pour le Theremin.


Il a une puissance apparente de 20VA, c'est-à-dire que l'alim HT peut débiter environ 50mA (10W environ) et la tension de chauffage de la régulatrice (PCL82) 300mA sous 16V (6W environ).

Voici les dimensions des tôles :


L'ordre de bobinage est le suivant :



Voici quelques photos du bobinage de ce transfo :



Les pièces imprimées en PLA
En haut : le mandrin de bobinage sur lequel la carcasse va être montée
En bas : la carcasse qui va recevoir les bobinages

Les 2 bobinages (primaire et secondaires) sont faits côte à côte dans deux demi-carcasses. Voici les 4 parties de la carcasse montées sur le mandrin de bobinage :


Un tour de chatterton permet d'isoler les premières couches du plastique qui présente toujours des petites aspérités qui pourraient à la longue détériorer le vernis du fil

J'ai récupéré les tôles de vieux transfos HS et commandé le fil de cuivre :


Les éléments du transfo

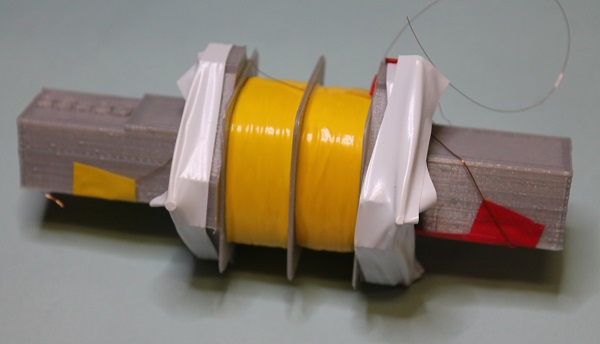

Je passe le bobinage proprement dit, voici ce que ça donne une fois tout bobiné :


Le mandrin démonté de la bobineuse




Les 2 demi-carcasses démontées du mandrin (P=primaire, S=secondaires)




Raccordements des fils souples isolés aux fils émaillés fins (le bobinage de chauffage est laissé tel quel)




Le transfo retôlé, prêt à être boulonné sur l'alimentation
