Il a une puissance apparente de 100VA, ce qui est amplement surdimensionné pour les applications envisagées.
Voici les dimensions des tôles :

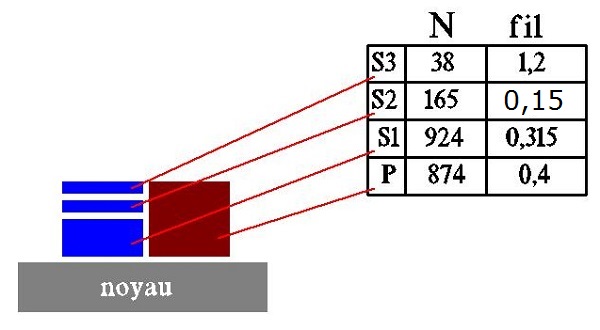

L'ordre de bobinage est le suivant :
Comme les diamètres des fils utilisés sont assez grands et que le nombre de tours à faire relativement limité, j'ai bobiné ce transfo à l'aide de ma bobineuse manuelle (munie d'une manivelle)
Voici quelques photos du bobinage de ce transfo :

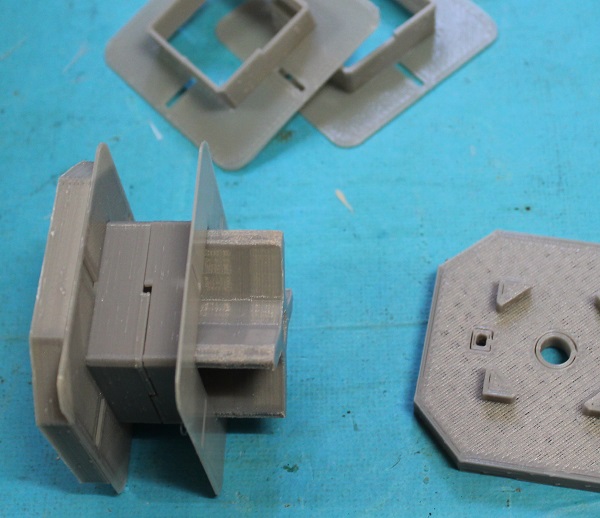

Les pièces imprimées en PLA
En haut (entourées en rouge): la carcasse qui va recevoir les bobinages. La bobine primaire (secteur) et la bobine secondaire sont placées côte à côte dans deux demi-carcasses (d'où les 4 pièces)
En bas (entourées en jaune): le mandrin de bobinage qui se monte sur l'axe de la bobineuse (1 : joues de maintien, 2 : moyeu de centrage)
Installation d'une demi-carcasse sur le moyeu et blocage à l'aide d'une des 2 joues
Installation de l'autre demi-carcasse sur le moyeu
Blocage à l'aide de l'autre joue. L'ensemble est prêt à être monté sur la bobineuse
IMontage sur la bobineuse. Blocage à l'aide de 2 écrous rapides (en rouge : un des écrous)
Je dis "écrous rapides" car la pièce grise est une sorte de virolle qui maintient les 2 parties d'un écrou que j'ai scié en 2. Ainsi, je n'ai pas besoin de visser (ou dévisser) les écrous tout le long de la tige filetée qui est assez longue (prévue pour des grandes bobines)
Bobinage du primaire : raccord du début (entourée : épissure soudée)
Le bobinage se fait à spires jointives (autant qu'on peut le faire à la main) ... voici un changement de couche :
Lorsqu'une couche est pleine, on maintient le fil à l'aide d'une pince
J'ai préalablement découpé des bandes de pelure de 25 mm de large. La pelure, c'est du papier vraiement fin, utilisé pour faire des chemises fines :
Celle-ci fait 7/100 mm. Ainsi, les isolants ne prennent pas beaucoup de place et on peut donc isoler chaque couche de ses voisines
Une bande de papier est collée à son extrémité sur le bobinage
Attention, les raccords des fils, les bouts d'adhésifs font de l'épaisseur, ils faut donc les mettre sur les 2 des 4 côtés "libres", c'est-à-dire pas ceux qui seront enfermés par les tôles.
La bande de papier est coupée pour faire un tour plus 1 à 2 cm pas plus et elle est collée à l'aide d'un bout d'adhésif
Primaire : fin du bobinage (après 874 tours, soit 18 couches). Epissure soudée (entourée)
Vérification de la résistance de la bobine : 22 ohm, OK
Insertion du fil de sortie dans la joue, et positionnement avant collage de l'adhésif
Collage pour immobilisation
Pour finir, il faut recouvrir d'un papier plus épais pour faire une protection mécanique :
Encore une chemise, mais dont l'épaisseur est de 18/100 mm fait l'affaire
Une fois cette dernière bande collée, les fils de sorties sont attachés pour ne pas gêner dans la suite du bobinage
Continuons par les secondaires, et d'abord le secondaire HT:
Secondaire 1 : début du bobinage
Soudure du raccord de la fin du bobinage, après 924 tours (16 couches)
Introduction du fil dans la joue
Immobilisation à l'aide d'adhésif
Vérification de la résistance : 37 ohm, OK
Isolation de ce secondaire par une couche d'adhésif et de 2 tours de papier
Continuons par le secondaire de polarisation :
Secondaire S2 : début de bobinage
Fin du bobinage après 165 tours (2 couches)
Vérification de la résistance : 34,5 ohm, OK
Après une nouvelle isolation par 2 couches de papier, on passe au dernier secondaire, celui des BT :
Secondaire S3 : début de bobinage
Il y a peu de tours à faire, mais comme je n'avais pas de fil émaillé de 12/10 mm, j'ai utilisé 3 fils de 6/10. Pour y arriver, il faut d'abord enrouler 3 fils de 12 mètres environ sur un touret.
Ce n'est pas forcément facile car il ne faut pas que les 3 fils se chevauchent ...
Fin du bobinage après 38 tours (en 4 couches)
Notez le souplisso de repérage et d'isolement que j'ai mis sur les 3 fils de fin de bobinage.
On peut maintenant démonter l'ensemble de la bobineuse, le bobinage est terminé (à gauche les secondaires, à droite le primaire)
Protection mécanique des secondaires par 2 tours de papier plus épais
Pour finir, il faut remettre les tôles :
On commence, comme à l'habitude, par insérer les tôles E en les alternant
Puis on insère entre chaque tôle E, une tôle I (et de chaque côté bien sûr)
Ensuite, il faut taper au marteau sur les 4 faces afin de bien former le paquet de tôles ...
J'ai réalisé des étriers dans de la cornière alu, il n'y a plus qu'à serrer tout ça :
Les 2 étriers les plus longs serviront pour fixer le transfo au châssis de l'appareil
Les raccordements se feront directement grâce aux fils sur le circuit électrique de l'appareil.
