On commence la construction.....



A ce stade, je peux commencer à construire une maquette : j'ai tous les schémas (du moins le principe), tous les composants (enfin, normalement), donc, je peux démarrer.....

Comme d'habitude, je vais utiliser les moyens du bord pour faire le châssis : plaques d'epoxy cuivré qu'on utilise normalement pour tirer les circuits imprimés. J'ai bon nombre de chutes qui sont impropres à la consommation : date dépassée (le vernis photosensible n'est pas éternel), rayures sur le vernis, dimensions inadéquates, alors autant les utiliser.

Vu la taille du châssis, j'ai dû faire la plaque du dessus en 2 morceaux. Pas de souci, au contraire, cela permet de découper en 2 fonctions : d'un côté, l'alim, le son et la vidéo, de l'autre le reste: la synchro, les balayages, la THT.

9. Plaque N°1


Voici son plan de perçage (il y a eu quelques modifications de positionnement à cause de la THT (j'avais oublié ses fixations).



Cette plaque comporte donc 5 supports pour lampes novales et un support octal (la PL36)
J'ai utilisé le plan de perçage, appliqué sur la plaque d'epoxy pour pointer les axes de perçage; voici les 2 plaques :



Elle soutient également le transfo de lignes-THT, le transfo de sortie trames et aussi le blocking, elle sera renforcée par des languettes en époxy soudées en dessous, formant nervures

J'ai utilisé des supports de récupération que j'ai bien nettoyés, désoxydés, dégraissés.
Une fois les trous percés, les supports sont montés:

Voici les supports, le transfo de sortie trames et le transfo de THT montés à blanc, pour voir si tout va bien; j'ai même mis les lampes....



une autre vue, côté de la PCL85 (en fait, c'est une PCL805...):



Enfin, vue de dessus :



Bien, tout se monte normalement, pas de contraintes particulières, cette plaque est prête à être câblée.....


10. Plaque N°2 : alim - son - vidéo

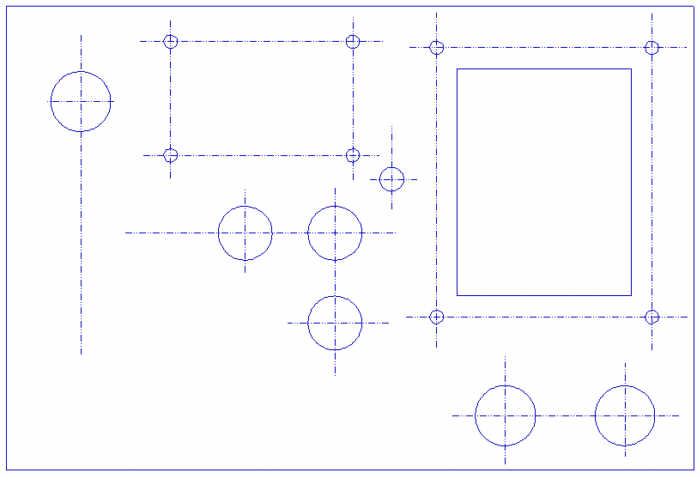

Voici le plan de perçage de cette plaque :



La découpe rectangulaire est pour le transfo d'alimentation.
3 trous sont réservés aux condensateurs chimiques, mais je pourrait toujours en ajouter en dessous...
De même, un trou est réservé pour un support spare.

Sur cette plaque, on ne trouve que l'étage son et l'étage vidéo en plus de l'alimentation.
Comme pour la plaque N°1, j'ai monté à blanc les éléments pour voir si tout allait bien; voici une vue de cette plaque :



Le transfo d'alim prend toute la place !....

De l'autre côté, on voit la EL183 :



Le trou inoccupé est le "spare".
Et une photo du dessus :



La zone en bas à gauche est l'espace pour le tube cathodique, pas question d'installer quoique ce soit ici !

Bien, tout va bien, cette plaque est prête à être câblée également.
Il faut maintenant construire le reste du châssis ....


11. Construction du châssis


Il me suffit maintenant d'assembler les 2 plaques sur une ceinture de 60 mm de haut afin de faire un châssis.
Je n'ai pas pu faire la ceinture en 4 morceaux entiers, n'ayant que des chutes d'epoxy.
Voilà ce que ça donne :



On voit bien la jonction entre les 2 plaques supérieures. Notez également la pièce de ceinture en 2 morceaux. Elle est percée de 3 trous, correspondant aux commandes accessibles en face avant.
Dessous, les pièces sont soudées tout le long des arêtes. Des renforts de 20 mm de haut parmettent d'assurer la solidité de la face supérieure (les transfos sont lourds !):



Voici une vue rapprochée, montrant comment j'ai assemblé les différentes pièces :



Pour fixer le tube sur le châssis, il faut d'abord mesurer sa hauteur par rapport à celui-ci. J'ai fait un plan de la face avant, montrant les découpes, le châssis et le tube en position:



La cote entre le haut du châssis et l'axe des fixations inférieures du tube est de 25 mm. J'ai alors fabriqué le support du tube, formé de 2 plaques verticales, équerrées par 2 triangles fixés sur les côtés du châssis.
Voici ce que ça donne :



Vu de l'arrière :



et du dessus :



Ensuite, pour valider la construction du châssis et des fixations du tube, j'ai équipé à blanc le châssis (transfo d'alim, THT, lampes...).
Voici le châssis équipé :



Pas de souci majeur, la connexion d'anode du tube est parfaite, le déviateur du tube peut être retiré sans problème, bref, tout a l'air d'aller....
Vu de côté de la THT:



et vu de l'arrière :



C'est tout de même bien serré, là dedans....
Pour preuve, certaines lampes sont bien blotties dans leur coin, c'est le cas de la PCL86 son:



Ce ne sera pas facile d'y accéder pour la changer sans retirer le châssis de la caisse.....
De même, la PCL805 trames, de l'autre côté:



C'est là l'intérêt de faire une maquette. A part ces 2 "détails", tout est montable, démontable et assez accessible, donc, ça devrait aller et je ne modifie rien pour l'heure. Peut-être m'apercevrai-je plus tard, d'un souci, il sera alors temps d'y remédier.

Voilà, le châssis est construit. Il s'insère bien dans la caisse, pas de souci non plus de ce côté.
Il est prêt maintenant à être câblé.


Le câblage doit se faire avec méthode. Inutile de tout câbler tout de suite, je préfère y aller étage par étage, pour les valider les uns après les autres.

La suite: câblage
