Avant de réaliser la planche, il faut faire un montage à blanc, c'est-à-dire essayer d'installer tous les composants sur une planche quelconque des bonnes dimensions pour voir si tout va bien.
J'ai donc imprimé le plan du socle. Voici ce plan, avec le module BF dessus, juste pour voir :


Il faut maintenant coller se plan sur une planche et installer les autres composants. Les voici :


La planche est trop grande, mais peu importe, cette opération n'a pour but que de voir si tout se monte bien. J'ai installé les lampes juste pour le fun, elles n'étaient pas très utiles pour l'instant :


Le rectangle du plan, qui correspond aux dimensions de la planche san compter la largeur de la moulure : 66 x 26 cm.
Je ne me rendais pas bien compte de la grandeur de ce poste ! Et encore, il s'agit du modèle C (compact) qui est moins long que le modèle standard ....

Voici la planche terminée; je l'avais faite faire par un menuisier, il a utilisé une planche de noyer :


Je lui ai demandé de faire comme à l'origine, une moulure tout autour et des renforts perpendiculaires en bout :


première opération : montage des pieds; j'ai utilisé des pieds qui font 2 cm de diamètre :


ils sont fixés par des vis à bois laiton et des rondelles assez larges :


Maintenant, il s'agit de refaire ce que j'avais fait à blanc. Cependant, la largeur de la moulure me fait perdre environ 20 mm partout, donc je dois faire attention ... d'abord le module BF :


pas de souci particulier, sa position est bonne. Ensuite, les CV. Pour les passages des fils, j'ai inséré des oeillets laiton qui entrent à force dans les trous de 4,5 mm :


C'est surtout pour faire joli en cachant le bord de coupe du bois des trous...Voici le CV de droite fixé; on voit également les trous et les oeillets des deux autres :


Voici ce qu'on voit des fils, sous le CV :


Les trous de fixations sont percés en place, c'est-à-dire que je positionne correctement les CV, et je repère les trous à l'aide d'un feutre. J'ai aligné les 3 CV avec un grand réglet; c'est la seule méthode possible car je ne pouvais pas me fier aux trous de fixation, les pattes étant faites "maison" avec des dispersions de cotes !
Voici les 3 CV installés :


Au tour du socle de la lampe HF#1. J'ai imprimé et découpé son gabarit que j'ai positionné entre les 2 CV pour traçage des trous :


voici les trous (3 de fixation, 4 de passage des fils):


j'ai vissé 3 goujons de 40 mm de long dans les trous du socle. Ils sont freinés à la colle :


le socle est fixé par 3 écrous + rondelles :


le voici en place :


Maintenant, le socle de la lampe HF#2; il faut souder 4 fils sur les contacts des broches de lampe :


Les trous sont percés à l'aide d'un gabarit, comme pour le premier socle. Voici ce second socle installé :


Il tient grâce à 2 vis à bois laiton. La bobine d'antenne :

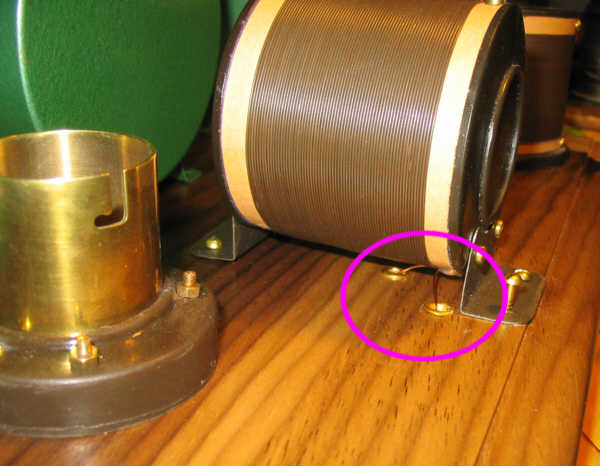

Pour les autres bobines, j'ai inséré 4 oeillets dans les passages des fils, comme pour les CV :


les trous de fixation sont percés en place également, en repérant les axes de perçage par les trous des pattes; voici la seconde bobine positionée :


voici les fils traversant la planche :


enfin, la dernière bobine :



J'ai reposé le module BF après avoir percé les trous de passage et les 5 oeillets :


Le socle de l'interrupteur M/A nécessite une découpe de la planche :


deux fils doivent être soudés sur les contacts :


voici posé le socle de l'inter; notez que j'ai du enlevé les 2 CV pour avoir plus d'aise !


je peux maintenant les reposer sur la planche :


il reste les deux bornes antenne et terre; j'en ai récupéré dans mon stock de vieilles pièces, décapées à l'acide et bien polies. Je ne prévois pas pour l'instant de repérage, la borne d'antenne étant dans le coin :


et aussi le passage du câble d'alimentation. J'ai utilisé un presse-étoupe d'une fiche N; le diamètre intérieur doit être suffisant pour laisser passer un câble de 4 conducteurs. Cet accessoire est argenté !


Voilà, tout est fixé :



si vous voulez voir cette photo plus grande

il ne me reste plus qu'à câbler tout le dessous :
