Avant de construire cet émetteur, j'ai vérifié son fonctionnement. Pour cela, j'ai monté une maquette sur un châssis de AK20, de façon à ce que les modifications, ainsi que la mise en peinture soient possibles sans tout décâbler...

Voici les étapes de cette validation.

Je suis parti d'un AK20C qui était en mauvais état, sur lequel j'ai récupéré quelques composants; voici la caisse de ce récepteur :


son châssis est franchement rouillé :


Il faut commencer par nettoyer tout ça ... démontage des repères de CV et de l'écusson AK :

comme d'habitude, le numéro de série est dans l'écusson.... le N° 337392 va revivre !!!
Une fois poncé voici ce que ça donne :


Il y a 4 tubes à installer, 2 CV avec leur bobine, donc on a de la place par rapport à un AK20 qui comporte 5 lampes et 3CV :

Notez que j'utilise des supports refabriqués à partir de moulages pris sur des supports Crosley. Ainsi, je conserve les supports authentiques AK...

Quelques trous sont à percer; notez la self de charge :



Pour les contacts de ces supports, j'utilise des petits rectangles découpés dans de l'époxy cuivré de demi-épaisseur (8/10) :


je commence par le circuit de chauffage :


les 2 circuits (BF et HF) sont câblés sur les 2 rhéostats, ainsi que le fil "+A" :


notez la mise à la masse du châssis de la connexion "-A" :

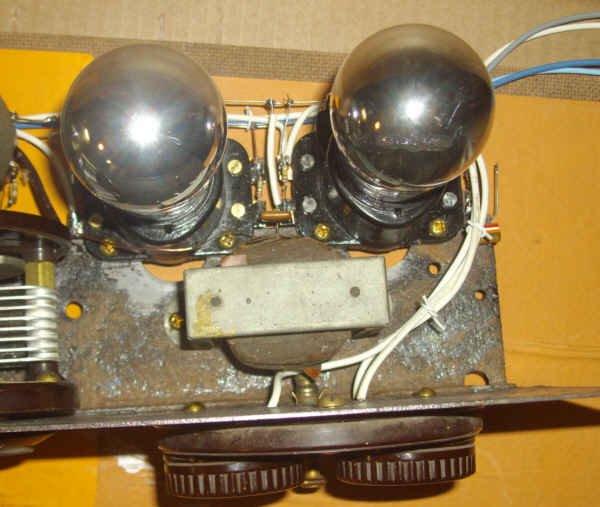

essai de chauffage des tubes BF :

ça marche !
Voici ce que ça donne avec les 4 lampes, une fois le câblage complété :


L'étage ampli BF :

notez les condos de 15nF et les résistances

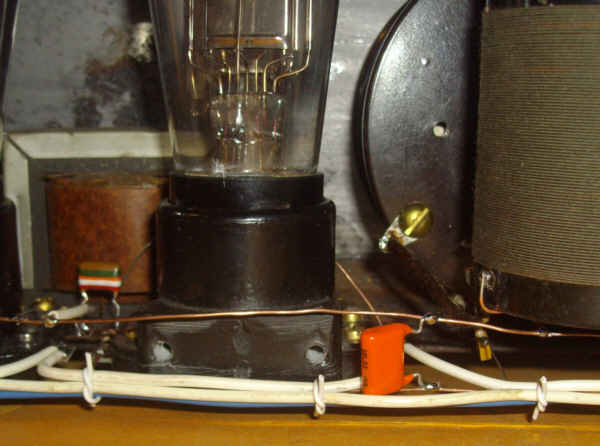

Le condo provisoire de quelques pF (liaison oscillateur --> ampli HF) :


Le condo de découplage du "+B" :


la mise à la masse du pied du secondaire de T2 :


L'alimentation +B HF découplée par C6 :


le réseau R1/C1 de polarisation auto de l'oscillateur :


le dessous de l'ampli BF :


L'entrée audio :


La face avant actuelle :


quelques vues de dessus :

et bien, ça fonctionne. Avec un lecteur DVD en entrée audio, une antenne cadre d'une trentaine de tours, on reçoit sur quelques mètres ...
Les consommations sont :
- sur A : 0,8A (1A à fond)
- sur B : 7,5mA

Les réglages optimaux des rhéostats sont tels que les tensions aux bornes des filaments sont proches de 3,8V pas plus. Si on force, l'étage HF accroche, et la BF sature.

J'ai du augmenter C2 à 27pF :


Pour faire le réglage d'accord, j'ai mis un oscillo en parallèle sur la bobine secondaire de T2 et le cadre :

Pour l'instant, K2 n'est pas encore câblé, ni le milliampèremètre ...
Ensuite, j'ai inséré provisoirement le milliampèremètre (avec un multimètre de contrôle) :


Ce milliampèremètre a une sensibilité de 5mA, mais il dévie tout de même un peu ... Si T2 n'est pas accordé à la fréquence de l'oscillateur, le courant est de l'ordre de 1,5mA. Par contre, à l'accord parfait, le courant tombe à 0,25 mA !
Le réglage de T2 consistera donc à tourner le CV pour que la déviation de l'aiguille soit minimale.

Voilà, le principe est validé, la maquette est fonctionnelle.
