Etude autour d'une TV-moniteur miniature





Extraction de la synchronisation



29. Montage classique à pentode "vite saturable"

Vu la grande amplitude du signal vidéo présent en sortie de l'ampli vidéo (donc sur le tube cathodique), on n'a pas besoin de l'amplifier pour pouvoir en extraire la synchro.
En effet, toutes proportions gardées, si l'amplitude est de l'ordre de 60V, alors les tops de synchro ont une amplitude de l'ordre de ... 20V ! Or moins de 10V suffisent en général à déclencher les relaxateurs de balayage.

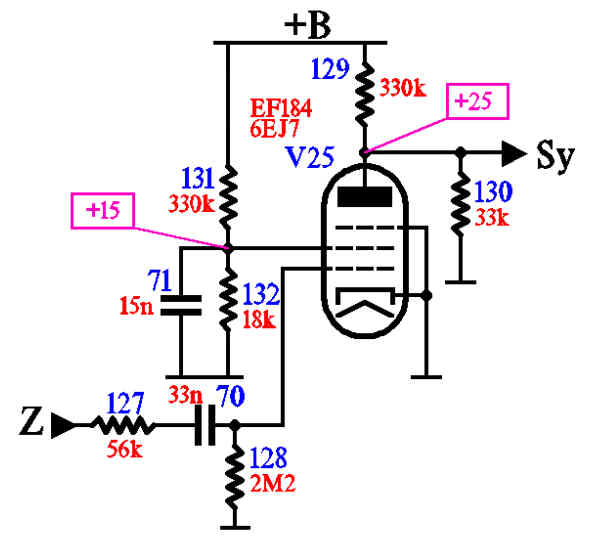

Le travail d'extraction consiste donc à clamper le maximum du signal vidéo à 0V, saturant une pentode sous alimentée, le moindre volt négatif, bloquant la pentode. Voici le schéma classique qu'on trouvait sur les téléviseurs Philips par exemple :


L'anode et la grille 2 sont alimentées par des ponts diviseurs, fixant les tensions à quelques dizaines de volts. Dans ces conditions, la lampe passe de bloquée à saturée avec 1V ou 2V sur la grille. Or, on en a 60 !
Le signal vidéo arrive en Z, la synchro complète sort en Sy. Le signal de sortie a environ 20V d'amplitude :

en haut, signal vidéo en entrée (cadré autour du début de trame), en bas, signal Sy.


Idem, mais base de temps accélérée pour voir une ligne vidéo. Les tops sont bien "dessinés"



30. Séparatrice à triode

Que se passe-t-il si on câble la lampe en triode ? Voici le schéma :


Le montage est plus simple mais fonctionne correctement aussi. Voici quelques chronogrammes :

en haut, signal vidéo en entrée (cadré autour du début de trame), en bas, signal Sy. L'amplitude est double environ du montage précédent


Idem, mais base de temps accélérée pour voir une ligne vidéo. Il reste des résidus de vidéo sur le palier, mais faibles

On peut alors aller plus loin et utiliser carrément une triode :


L'intérêt évident étant que l'ampli vidéo n'en avait consommé qu'une seule dans la ECC81, il en reste donc une qui peut alors être utilisée en séparatrice !
Les signaux sont les mêmes :



Voici un autre relevé :

En bas : signal sur la grille de la lampe, on voit bien le clamping à 0V tout en haut, ce qui veut dire que tout le reste est négatif et bloque la lampe

Voici la maquette fabriquée, ampli vidéo + extraction de synchro :

Provisoirement, une prise RCA reçoit le signal vidéo issu de la source


Câblage


La résistance R120 de 82 ohm est provisoirement câblée en parallèle sur la prise RCA

Et voici le schéma complet correspondant :


Il faut maintenant mettre en forme les synchros ...





Suite : mise en forme des synchros
