Les schémas des amplis vidéo sont à l'origine les suivants :



Il faut isoler les bases des transistors 519-512-526 des préamplis d'origine et du matriçage vert, simplement en enlevant les composants suivants :
- Transistors 517-518-511-524-525
- résistances 720-701-742 (qui injectaient le signal Y)

D'autre part, le réglage du blanc en 819 lignes, est devenu inutile :




On peut donc faire les modifications suivantes :
- enlever les transistors 521-514
- remplacer les potards 712-753 par des résistances de 39 ohm
- remplacer les résistances 713-731 par des straps

Enfin, il faut câbler 3 préamplificateurs de gain de l'ordre de 2,5 suivant le schéma :


Les valeurs des composants sont les suivantes :


A noter que les bases des transistors d'entrée sont polarisées par une tension de 1,2V créée avec 2 diodes :


Vous pouvez télécharger le schéma complet des amplis vidéo ici

Tout d'abord, on enlève les composants devenus inutiles :

entourés en violet les composants retirés
Puis on câble les 3 préamplis en volant côté soudures :

notés les fils RVB reliant les préamplis aux entrées des amplis de sortie
La prise péritél est installée sur entretoises :

notez le fil marron qui amène le signa vidéo composite ...

... à l'entrée du préampli vidéo d'origine afin de servir pour la séparatrice
En haut, le câble d'entrée audio déjà câblé sur la prise péritel

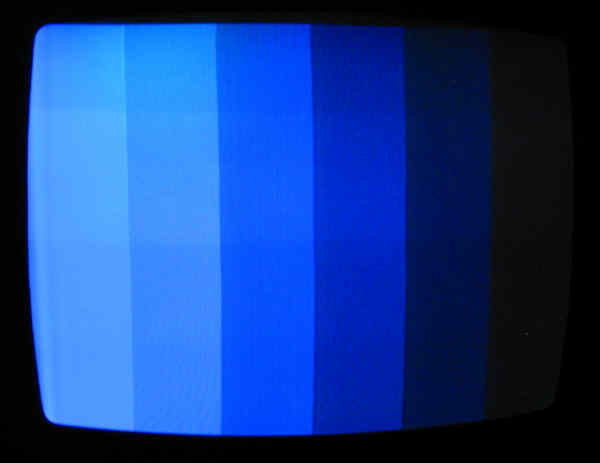

L'essai consiste à injecter sur chacune des entrées vidéo un signal de mire pour vérifier que tout va bien :




tout à l'air ok.
J'essaie vite fait le décodeur TNT en volant, et Derrick apparait :

Allo ? j'arrive en courant !!!
