L'idée est de réaliser la maquette d'un poste de très petites dimensions grâce à l'utilisation :
- de lampes subminiatures
- de bobinages à tore de ferrite

En effet, les dimensions réduites de ces lampes (diamètre 10 mm, longueur 25 à 40 mm) permettent un câblage qui s'apparente plus à la technique des transistors.
D'autre part, l'utilisation de tores de ferrite pour les bobinages, permet de ne prendre aucune précaution quant à leur proximité puisque par principe, les bobinages toriques n'ont aucune fuite magnétique !

Voici le schéma de principe du poste envisagé :


Quelques explications :
L1 est une pentode à pente variable dont le gain est réglé par P1. Sa grille est reliée à un circuit accordé, S2/CV1 qui est le secondaire d'un transfo torique dont le primaire, S1, est attaqué par les ondes reçues par l'antenne.
Dans son anode on trouve le primaire S3, d'un second transfo torique lui aussi, dont le secondaire S4, est accordé par CV2.
La triode L2 est montée en détectrice par la grille (R7/C6). Sur son anode, alimentée au travers de R8, on prélève le signal audio détecté, qui est filtré sommairement par R6/C4, avant d'être transmis à la grille de commande de la pentode de puissance L3 au travers de C2.
Cette pentode est auto-polarisée dans sa cathode par R4, découplée par C3.
L'alignement des 2 bobinages accordés est assuré par l'égalité rigoureuse des 2 secondaires S2 et S4 et des 2 cages CV1 et CV2 commandées par le même axe.
Le HP doit être adapté par un transfo dont le rapport est de l'ordre de 20:1, pour avoir une impédance de l'ordre de 3000 ohm.
L'antenne de bonne longueur est adaptée par le rapport du transfo S1/S2 de l'ordre de 1:4.

Tous les composants peuvent être câblés sur une plaque isolante de 80x70 mm environ. Voici un croquis de ce câblage :


Le CV double est de loin, le composant le plus volumineux !

La plaque est en epoxy, et j'ai utilisé des "turrets" comme plots de connexion. Ce sont des petits tubes qu'on peut sertir.


On commence par souder les fils du dessous :



Puis on soude les composants passifs sur le dessus :



puis les lampes :

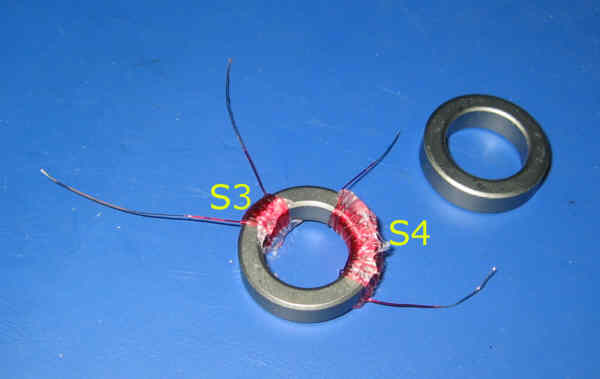

Il faut faire les bobines. Les tores de ferrite sont des FT-114-J d'Amidon :

S3 : 18 spires, S4 : 28 spires, fil émaillé de 0.315 mm. Les tores ont les dimensions : 19x29x7



S1 : 7 spires de fil émaillé de 0.6 mm, S2 : 28 spires, fil émaillé de 0.315

Une fois réalisées, les bobines sont soudées sur la plaque, et retenues par un collier (un fil isolé) qui traverse la plaque :










Il reste à monter et câbler le CV :

Ce récepteur se contente de 60V environ pour les anodes et les lampes sont chauffées en 6,3V.
L'alimentation est simple. J'ai utilisé un transfo qui délivre 12,6V (en charge) avec une prise médiane. Pour obtenir du 60V, j'ai donc du faire un redresseur quadrupleur de tension. Voici le schéma de cette alim :


Le courant total de la "HT" est de l'ordre de 15 mA. Prévoir pour Ra1 une résistance de 2W car la composante alternative en sortie du quadrupleur est de l'ordre de 12V, ce qui fait une puissance totale de l'ordre de 1,2W.
Cette alim "tient" sur une petite plaquette pastillée. Voici l'ensemble connecté :


Notez sur le CV, 2 condos de 100pF qui servent à étaler la gamme de réception (je ne les ai pas fait figurer sur le schéma car ils ne sont pas indispensables !)

Le poste fonctionne très bien, et donne une puissance sonore tout à fait convenable. Cependant, la sélectivité laisse un peu à désirer.

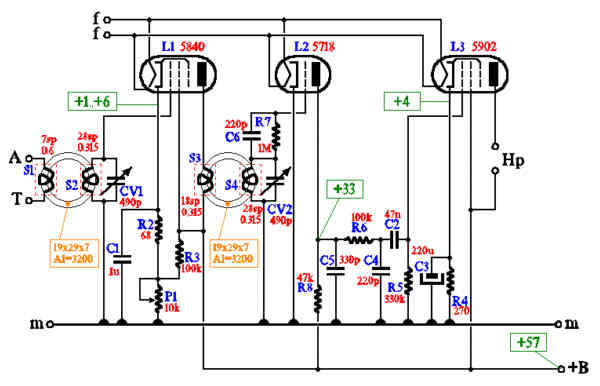

Voici le schéma avec les valeurs des composants :


et le schéma complet, avec l'alim, en PDF ICI

La mesure d'une bobine secondaire :

L'Al du tore de ferrite est de l'ordre de 3200 ! (Cela veut dire que pour 1 spire, L=3,2µH, et pour 10 spires 320µH)


en fonctionnement, dans l'obscurité ...



le récepteur à côté d'une "grosse" EL84 !
