Emetteur en AM pour remplacer France Inter sur 162 kHz



Oscillateur - Modulateur - Préamplificateur BF




4. Oscillateur : montage 1

Je propose de commencer par l'oscillateur. En effet, c'est la logique : d'abord l'oscillateur, puis le modulateur, et enfin le préampli BF. Car pour dimensionner le gain BF, il faut connaitre la sensibilité du modulateur. Et pour connaitre cette sensibilité, il faut avoir l'oscillateur.
Pour changer un peu, j'ai décidé d'utiliser un oscillateur ECO, c'est-à-dire un oscillateur par couplage cathode-grille. L'intérêt est qu'on peut alors utiliser une pentode :


Et on peut utiliser la grille 2 (l'écran) de cette pentode comme entrée de modulation. La sortie se fait sur son anode. On obtient normalement sur cette anode une tension qui est essentiellement une sinusoïde dont la fréquence est déterminée par L1 et C2, et dont l'amplitude dépend de la tension de grille 2.
Dans un premier temps, j'ai d'abord bobiné L1 à partir d'une bobine de correction récupérée dans un vieux moniteur informatique :


J'ai mesuré la self de cette bobine : 5,7mH puis je l'ai débobinée en comptant les tours : 300. Ensuite, j'ai rebobiné 120 tours (en diminuant le diamètre) avec prise à 20 tours (il y a donc 2 sections en série, une de 20 et une de 100 tours) :

K: prise vers la cathode, G: vers la grille, m: masse

La nouvelle bobine fait 1mH qui, accordée avec un condo de l'ordre de 1nF donnera la fréquence voulue (162 kHz).

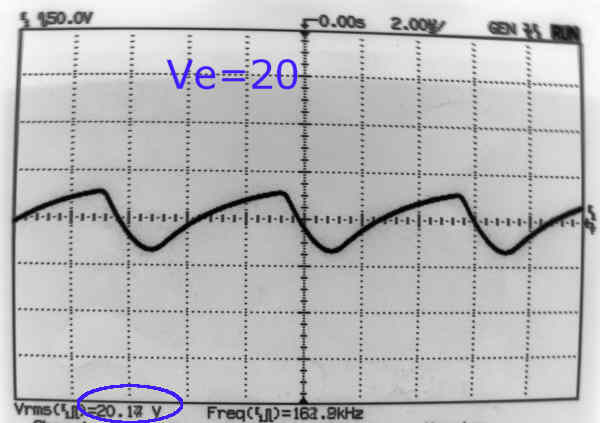

J'ai relevé les oscillogrammes de la tension d'anode pour 3 valeurs de la tension d'écran, voici les résultats :



Variation de l'amplitude de sortie en fonction de la tension d'écran de la pentode

On voit que l'amplitude de sortie est quasiment proportionnelle à la tension d'écran, c'est ce qu'il faut pour bien moduler !
Notons aussi que la fréquence est un peu forte (168 kHz), il faudra ajouter une capa en parallèle avec C2 ...



5. Oscillateur : montage 2

J'ai essayé de changer la charge anodique de la lampe en remplaçant R5 par une self pour voir ...
J'ai bobiné à partir d'une seconde bobine de correction identique à la première, 500 spires, ce qui a donné une self de 16 mH et j'ai fait le montage suivant :


J'ai également câblé la sortie antenne (C6) et connecté une antenne assez longue ...
En faisant cela, le gain de la lampe est bien plus important et je suis obligé de diminuer la tension d'anode à 100V pour limiter l'amplitude. Voici deux oscillogrammes pour deux valeurs de tension d'écran :


Variation de l'amplitude de sortie en fonction de la tension d'écran de la pentode

Comme on peut le voir, l'amplitude ne dépend presque plus de la tension d'écran. En effet, on ne doit pas être loin de la résonance de L5 et dans ce cas, il devient impossible de moduler l'amplitude par l'écran.
Voilà donc une fausse bonne idée ...



6. Oscillateur : montage 3

Revenons donc au schéma de départ. J'ai ajouté un condo C7 pour baisser la fréquence, mais j'ai conservé C6 pour connecter l'antenne.


Puis, j'ai de nouveau relevé l'amplitude de sortie en fonction de la tension d'écran :




Variation de l'amplitude de sortie en fonction de la tension d'écran de la pentode

Voilà, on peut même avoir 80V de modulation sur l'écran et la variation d'amplitude de sortie est quasiment proportionnelle à cette tension.
Je garde donc (pour l'instant) ce montage.

Voici les mesures effectuées sur les deux bobines :


En haut, la bobine de correction d'origine faisait près de 6 mH
Au milieu, la bobine L1 rebobinée, a une self de 1 mH
En bas, la bobine L5, de self 16 mH qui m'a servi au deuxième essai mais qui ne me servira plus ...



7. Préampli BF

Passons maintenant au préamplificateur BF. Pourquoi un préampli ? Tout simplement parce que la source fournit quelques dizaines de mV efficaces alors qu'il faut plusieur dizaines de volts pour bien moduler l'oscillateur.
Et quand on fait le calcul, on s'aperçoit qu'il faut un gain de plusieurs centaines ! Autrement dit, il faut au moins 2 triodes et encore, il faut que la seconde puisse attaquer la grille écran de la pentode de l'oscillateur donc ait une impédance assez faible.
Or, on ne peut pas tout avoir : une triode avec un grand gain et une impédance faible ...
Le mieux est donc plutôt de partir sur une pentode qui va procurer le gain nécessaire :


La pentode choisie, une ECF80, a une grande pente tout en ayant une résistance interne élevée. On peut donc espérer un bon gain. J'ai donc injecté en entrée un signal de 100mVeff environ et récolté en sortie, sur l'anode de la lampe, plus de 40Veff :

Le gain de l'étage est supérieur à 400, ça devrait aller !

Seulement, une pentode a une impédance élevée, seule elle sera incapable de fournir les milliampères nécessaires à la grille écran de l'oscillateur ...
D'où l'intérêt d'avoir pris une ECF80 qui a aussi une triode dans son ampoule ! Il suffit alors de la connecter en anode commune, autrement dit en abaisseur d'impédance :


Une triode montée ainsi est capable de "sortir" pratiquement 10 mA (son impédance est de l'ordre du kiloohm seulement)
Moyenneant une petite perte de gain (son gain est légèrement inférieur à 1), on obtient alors les signaux suivants :


Ce qui fait un gain du préamplificateur complet de 400. La sensibilité de l'entrée sera donc de 0,2Vpp (pour obtenir 80Vpp sur l'oscillateur)

Voici deux oscillogrammes :

Mesure des tensions moyennes (donc de repos) sur la grille et la cathode de la triode



Mesure des amplitudes des signaux. Le gain de la triode est de l'ordre de 0,97



A suivre : émetteur complet
