Parfois, lors du diagnostic sur un téléviseur à lampes, nous nous posons cette question :

Est-ce que le transfo lignes-THT est bon ou mauvais ?

Cette question est importante car le transfo lignes-THT est une pièce difficile à trouver (voir rarissime), et ce serait bête de croire qu'il est HS alors que parfois, un autre composant périphérique est en cause !
Donc avant de remplacer (ou de réparer) ce transfo, il faut être sûr que c'est lui le fautif.
La méthode suivante permet de vérifier que le transfo est bon, du moins en statique; on vérifiera qu'aucun enroulement n'est coupé, ni en court-circuit partiel.
Mais attention, cette méthode ne détectera pas s'il y a amorçage en fonctionnement entre spires.

La dépose du transfo du châssis est simple : 4 vis (à dévisser mais pas complètement), 3 fils à dessouder.
Mais avant, il faut enlever la pentode lignes (PL36) et la diode de récup (PY88), ainsi que la tétine THT du tube cathodique et la tôle de protection qui tient par les 2 vis près des lampes (cette tôle retient un peu la chaleur des lampes et protège le primaire du transfo)

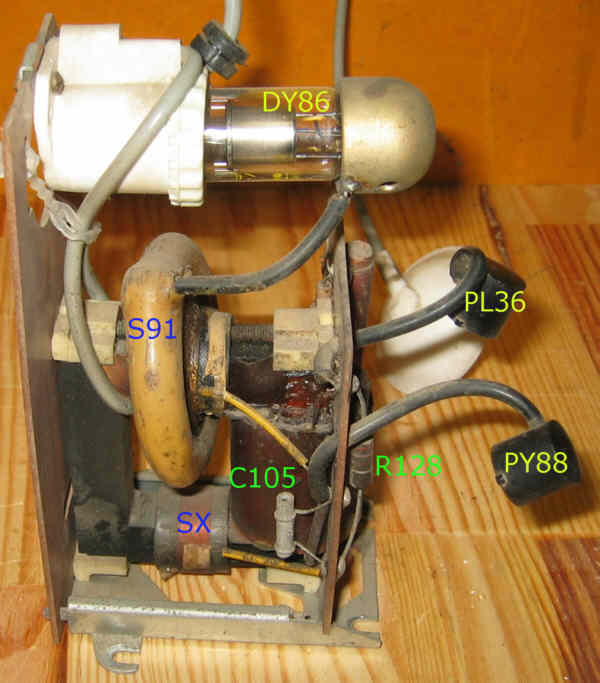

Bref, une fois tout ça dévissé, démonté, voici l'ensemble du transfo lignes-THT :

On peut laisser la diode THT (DY86) en place

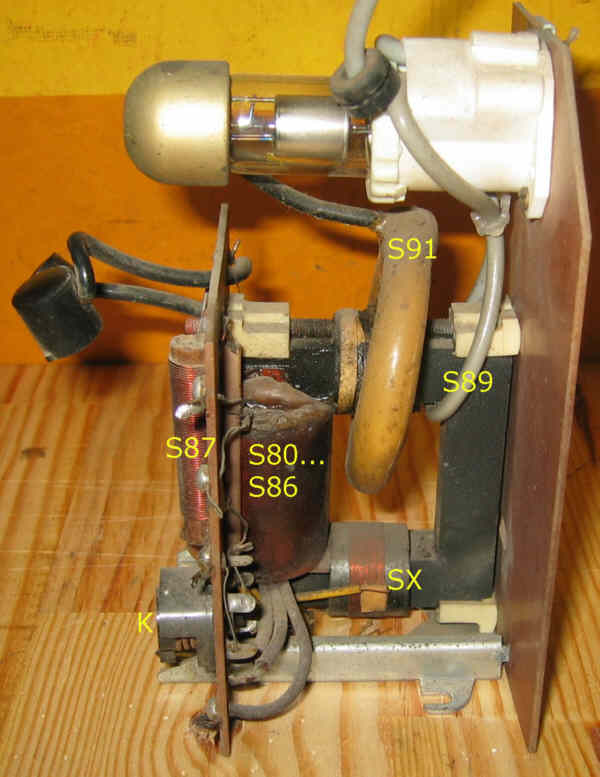

Quelques photos de repérage :

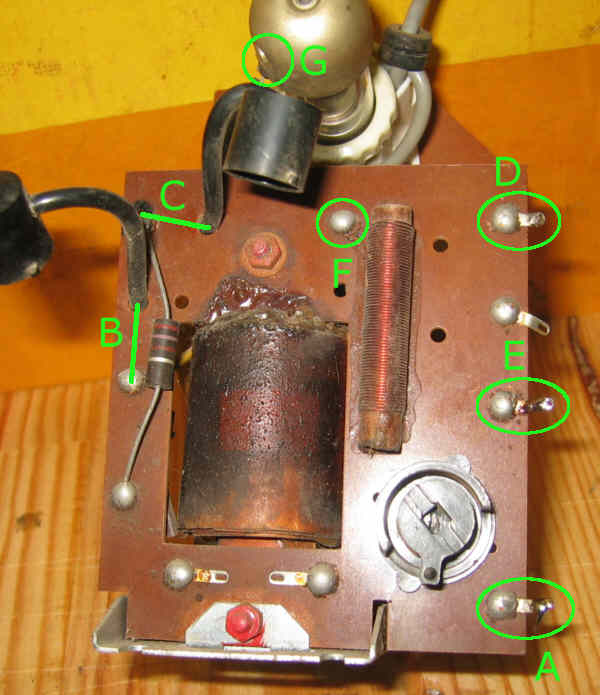

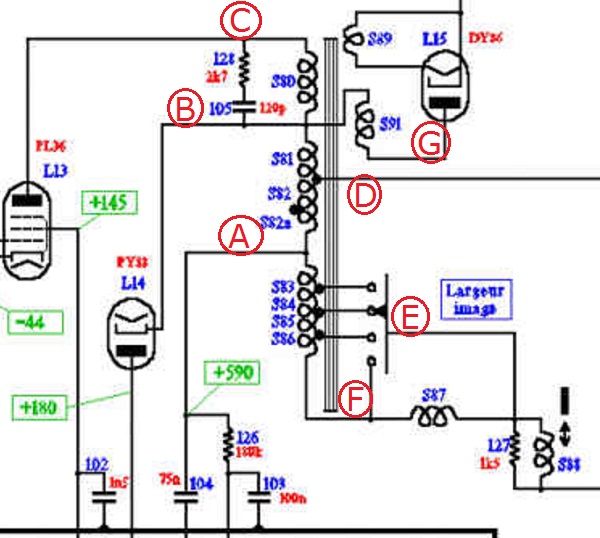

Les lettres correspondent aux jonctions entre les sections des enroulements, d'ailleurs je les ai reportées aussi sur le schéma du transfo :


Vous noterez qu'il y a un enroulement non utilisé sur ce transfo, je l'ai repéré "SX". Il est possible que ce transfo soit utilisé sur un autre téléviseur dans lequel cet enroulement supplémentaire est utile ...

Premier test, simple, la mesure des résistances des enroulements.

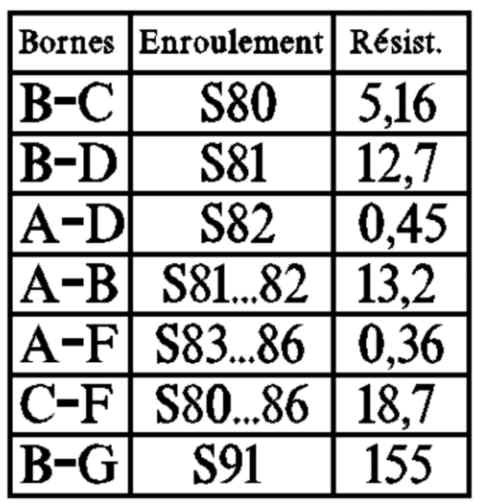

Voici un tableau listant les mesures nécessaires :


Pour les faibles résistances, un ohmmètre 4 fils est le bien venu ...
Cependant, les coupures arrivent plus souvent dans les sections soumises à rude épreuve, et justement, ce sont les sections qui ont la plus grande résistance : S80, S81 et S91.
Les valeurs du tableau peuvent varier un petit peu à cause de la température, mais une diminution de plus de 20% dénote un court-circuit partiel !

Normalement, le test de résistance est suffisant. Cependant, ce second test permet de tester en alternatif, à 20 kHz, que le transfo "fonctionne" comme un transfo, c'est-à-dire qu'il abaisse/élève une tension donnée.

Le principe est le suivant :
- on injecte une tension sinusoïdale sur un enroulement, j'ai choisi l'enroulement "boost", c'est-à-dire S81.82 (donc entre les bornes B et A)
- on visualise à l'oscilloscope la tension sur tous les autres enroulements
- on note alors l'amplitude, on peut donc en déduire le rapport de transformation, et aussi les déformations éventuelles de la sinusoïde.

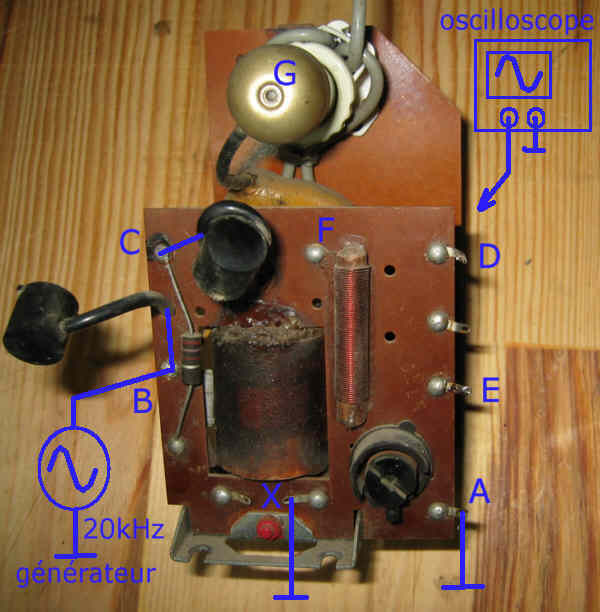

Principe de la mesure

Voici quelques oscillogrammes des tensions relevées sur les différents enroulements :

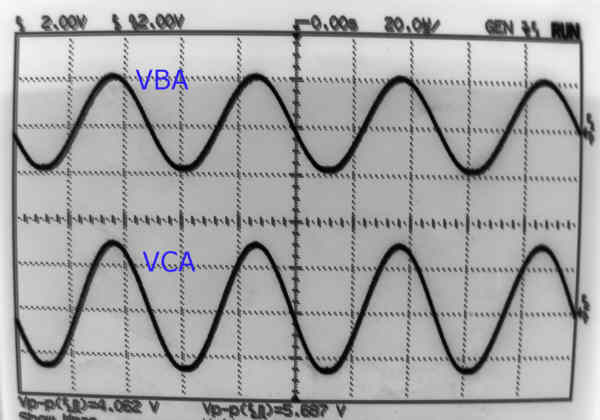

En haut, enroulement S81.82 (boost), en bas, enroulement primaire S80+S81-82 (entre C et A). rapport = 1,4
Donc le rapport S80/(S81.S82) est de 0,4

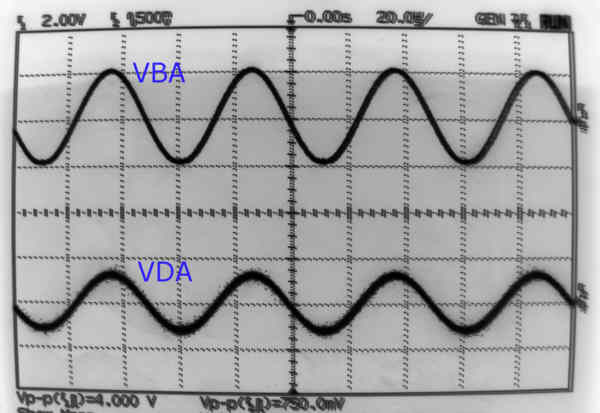

En haut, enroulement S81.82 (boost), en bas, enroulement déviateur point commun S81/S82 (entre D et A). rapport = 0,18

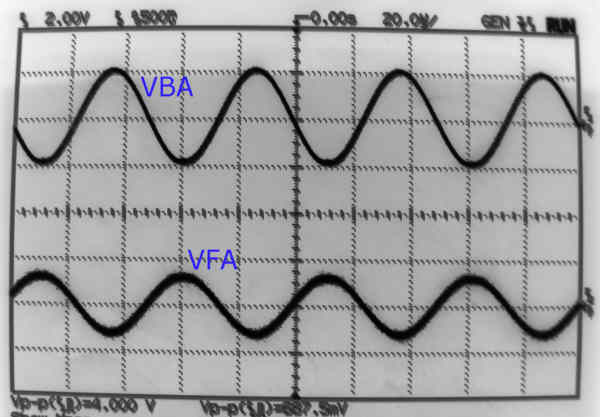

En haut, enroulement S81.82 (boost), en bas, enroulement déviateur bout S86, en opposition de phase (entre F et A). rapport = -0,17

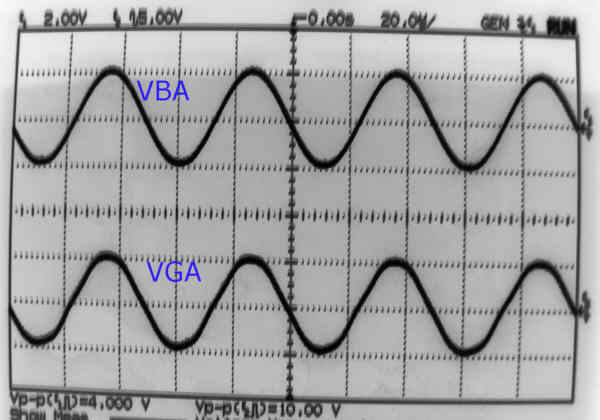

En haut, enroulement S81.82 (boost), en bas, enroulement THT S91 (entre G et A). rapport = 2,5

Lors de cet essai, si un enroulement présente une amplitude anormale, c'est qu'il est en court-circuit partiel (ou coupé mais dans ce cas, on l'aura vu lors de la mesure de sa résistance)
Si toutes les amplitudes sont anormales, il y a gros à parier que c'est l'enroulement de boost (S81.S82) qui est en CC partiel !

On pourrait envisager d'utiliser l'enroulement SX en fonctionnement sur le téléviseur pour tester le bon fonctionnement. En effet, on doit relever aux bornes de cette bobine une tension qui est le reflet du champ magnétique dans le noyau, donc du courant dans le déviateur ...
Voici donc l'oscillogramme relevé aux bornes de SX :

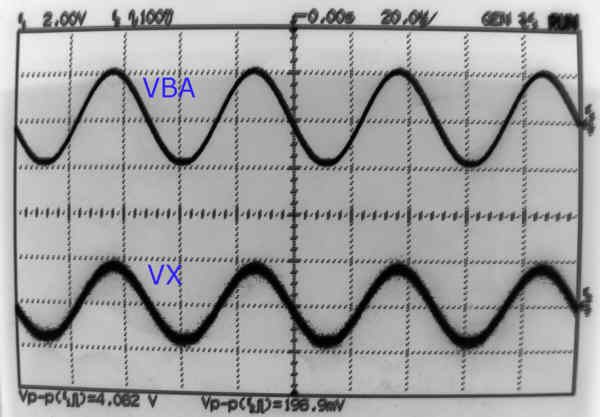

En haut, enroulement S81.82 (boost), en bas, enroulement SX. rapport = 1/20

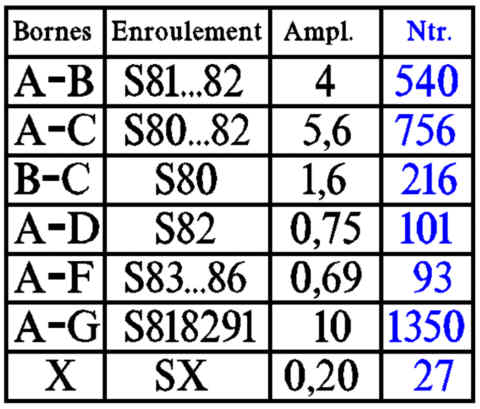

J'ai compté 27 tours sur SX; on peut donc estimer le nombre de tours des autres enroulements, à partir des mesures d'amplitude :


Notez le nombre de tours des enroulements primaire et comparez à ceux que j'avais comptés lors du rebobinage d'un transfo lignes
On est vraiment tout près des mêmes valeurs :
- 210/216 tours au primaire
- 545/540 tours à l'enroulement boost
- 210/194 tours au secondaire déviateur

Bref, cette méthode de mesure des rapports de transformation est vraiment efficace !

Autre méthode : mesurer la self des enroulements.

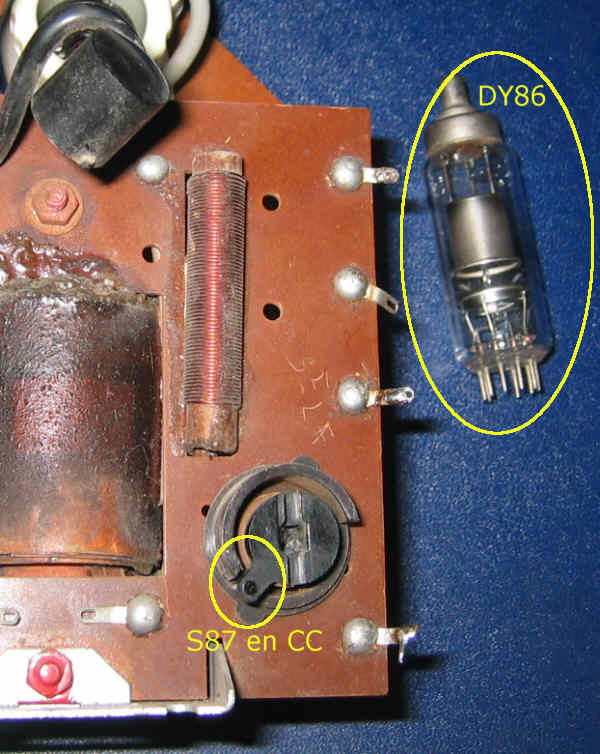

Il vaut mieux enlever la DY86 (sinon, son filament charge l'enroulement de chauffage) et régler l'amplitude au maxi, c'est-à-dire S87 en CC

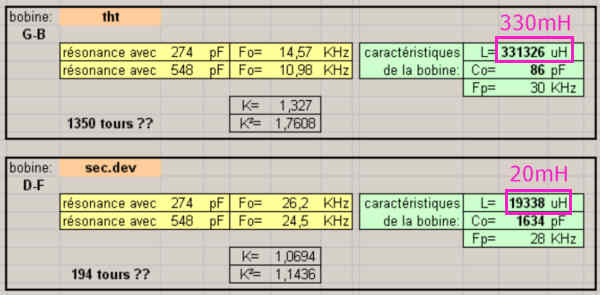

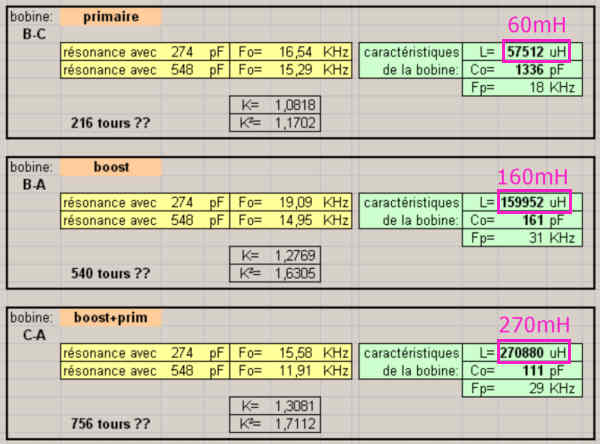

Voici les valeurs de selfs mesurées :



Ces valeurs sont indicatives, mais on peut remarquer que chacune d'elles a une fréquence propre pas très éloignée de la fréquence lignes : on a en fait un ensemble qui se comporte comme une bobine accordée.
On imagine qu'un CC partiel se traduira immanquablement par une diminution importante de la self de l'enroulement concerné (et sûrement aussi un peu des autres enroulements.
