Voilà, les composants visibles sont terminés :



Il s'agit maintenant de les installer sur une planche provisoire afin de valider plusieurs choses :

- leurs positions relatives, en particulier vis à vis de l'utilisation des commandes
- le fonctionnement de l'appareil
- les dimensions de la planche définitive, ainsi que ses perçages.

En effet, je ne peux pas lancer la construction de cette planche sans avoir validé ces 3 étapes.

J'ai fait quelques retouches au plan d'implantation, voici ce que ça donne :



Pas de grandes modifications, j'ai juste pris en compte les dimensions réelles des composants fabriqués, en particulier les entraxes des fixations, et j'ai diminué un peu les dimensions totales, car la première version me semblait un peu trop aérée.
je verrai bien une fois tous les composants montés sur la planche provisoire si je peux gagner encore un peu.

Pour l'instant, j'ai décidé de ne mettre aucun autre composant sur la planche, ils seront tous en-dessous. Ainsi, ils seront accessibles, et tout le câblage se fera par le dessous, sans être obligé de déposer un composant du dessus pour accéder sur le dessus de la planche.
Dans un premier temps, j'avais envisagé de cacher des composants sous les supports de lampes par exemple, mais cela ne présente aucun intérêt. Donc même les résistances et condos de l'ampli BF, par exemple, seront sous la planche (et donc visibles par en dessous)

Il s'agit d'utiliser une planche de même épaisseur que celle envisagée pour la version définitive. Il faut au moins 20 mm, 25 étant une valeur tout à fait correcte.
Cette épaisseur permet d'ailleurs de pratiquer des cavités dans lesquelles on peut mettre les composants dont je parlais dans le paragraphe 10. D'autre part, elle assure une certaine rigidité nécessaire pour ce type d'appareil.

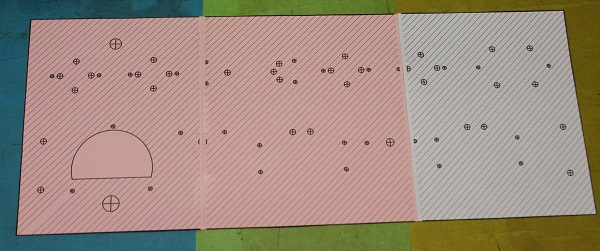

Le plan de perçage du socle en PDF doit être imprimé sur 3 feuilles A4, que j'ai assemblées :


Le plan de perçage du socle

La planche a été découpée aux dimensions +20 mm :


Le socle "utile" fait 575 x 230 mm, mais j'ai coupé 20 mm de plus
En effet, je prévois une moulure de finition sur la planche définitive. Cette moulure pourra donc avoir une largeur de 10 mm.

Puis le plan est scotché sur la planche :



Les axes des perçages sont pointés afin de marquer la planche :



Une fois le plan retiré, on peut procéder au perçage de la planche :


Les diamètres de perçage ont été notés sur le plan

Il est fort à parier qu'il va y avoir des ajustements à faire, mais on peut commencer la pose des composants ....

La première opération consiste à poser sur le dessus de la planche les composants préalablement fabriqués. C'est l'occasion de vérifier que tout se monte correctement et de corriger les erreurs ...
Par exemple, il faut déterminer le diamètre de perçage de chaque trou et le reporter sur le plan déjà fait.


Platine rhéostats/tirette M-A :

Il faut que la cavité découpée soit suffisante pour accueillir les potards et les engrenages:



Voyons si je peux installer la platine :




Bon, ça a l'air d'aller. J'ai serré les écrous à la main, ce n'est pas la peine de les serrer fort, il va falloir que je câble les potards et la tirette M/A ensuite ...



Self de modulation :

J'ai du faire un 3° trou de fixation afin que la self soit bien plaquée sur la planche :


Le 3° trou de fixation ajouté (dia 3,5)

La self est alors vissée sur la planche, les 2 fils passant par le trou central :


Détail des vis utilisées



Supports de lampes :

Les contacts des lampes sont raccordés par des fils rigides qui doivent passer par 4 trous :


Perçages pour les supports de lampes

Voici le premier support précâblé :


Notez qu'un des fils du filament "croise" (isolé en jaune)

J'installe ce support sur la planche :



Les fils de connexion, passant par les trous. G=grille, P=Plaque. Les 2 autres fils correspondent au filament

Je me rends compte que la planche telle quelle va devoir être manipulée au risque d'abimer les composants visibles. Il me faudrait un support de châssis ...
J'ai donc coupé 4 montants de 35 cm environ et utilisé 4 équerres métalliques pour faire un support qui permet de retourner la planche :







Détail de fixation des montants
Bien sûr, les équerres sont vissées SOUS la planche afin que les trous ne soient pas visibles une fois retirées !

Avec ce montant, je pourrai faire les tests avec les lampes dans leurs supports sans risquer de casse ...
En attendant, j'ai câblé et installé les 3 autres supports :





Bobines :

Rien de particulier, le montage s'est fait sans aucune retouche, les perçages étant juste aux bons endroits :





Condensateurs variables :

Pour fixer les CV, j'ai du refaire un trou sur une pattes de chacun des boitiers. Les entraxes ne sont pas tout à fait les bons, sur la planche définitive, je ne percerai qu'un seul trou, je ferai le second en place :





Indicateur :

Rien de particulier, il se monte facilement entre les 2 CV :

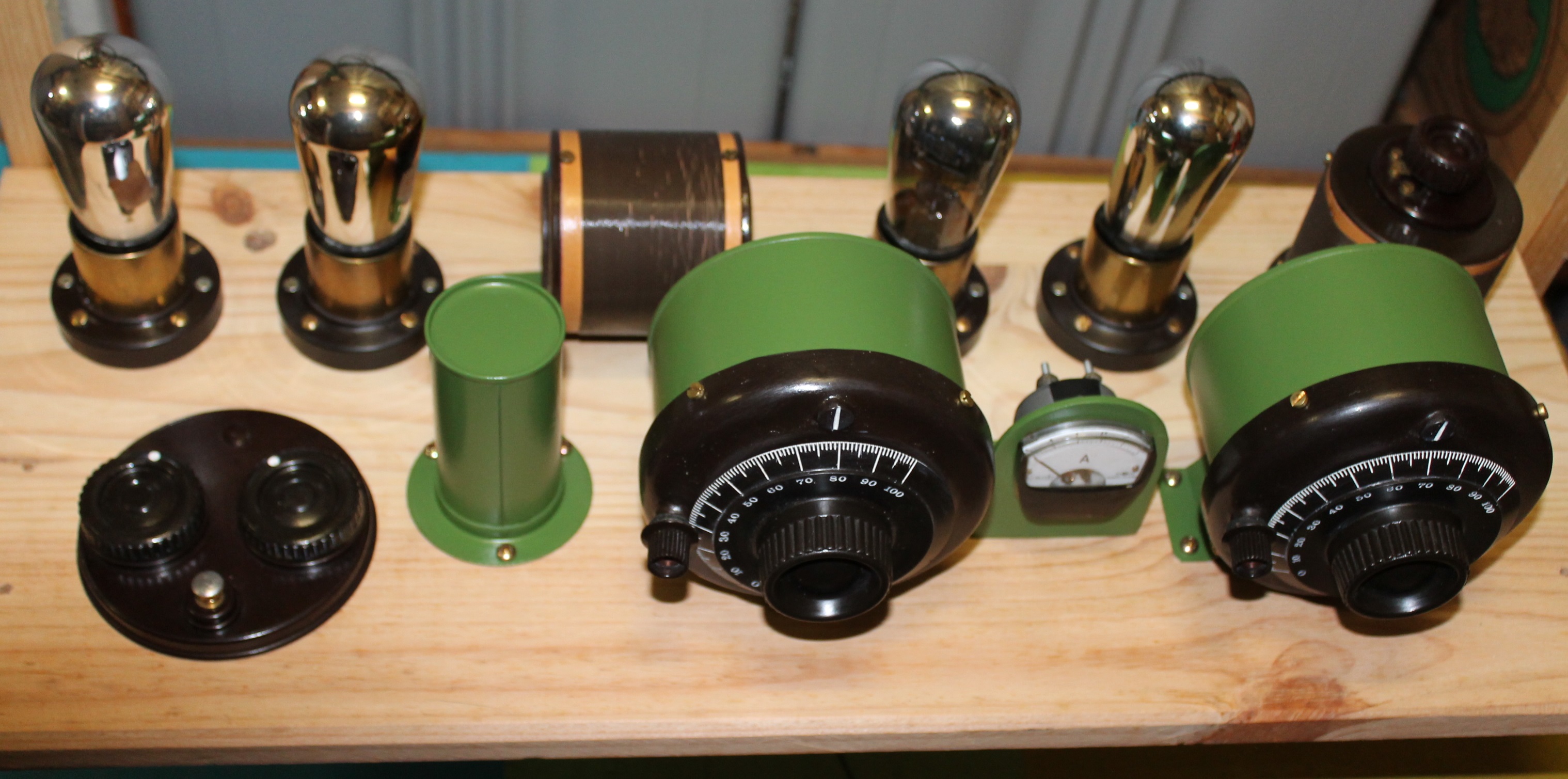

Voilà, tout est monté (à part les bornes que j'installerai lorsque je câblerai) :



Allez, quelques photos avec les lampes :




ça a de la "gueule", non ??
Il n'y a plus qu'à câbler tout ça ....
