Fabriquer des condensateurs style "goudron"

Voici comment réaliser des condensateurs ressemblant aux enrobés goudrons (sans en avoir les inconvénients !)

Le procédé est valable pour tout type de composants d'ailleurs qu'on désire cacher car trop "moderne".
L'idée est de noyer le composant dans un cylindre de résine colorée; seuls les fils de connexion dépassent dans l'axe (c'est donc des types axiaux qu'on fabrique)

Sur le TF1446, il y a 7 types de corps de condos, dont 5 diamètres différents.
Il faut donc faire un moule comportant 5 trous à ces diamètres, il suffira de remplir plus ou moins de résine lors de la coulée pour obtenir des longueurs différentes correspondant aux 7 types en tout.

Il faut commencer par faire une boite de coffrage en carton




puis de coller au fond 5 cylindres de diamètres voulus (ça peut être des vieux condos HS dont on a coupé les fils)




On peut couler en bout un peu de colle thermo afin de former une calotte.
Puis on ferme les parois de la boite; il faut que ce soit bien hermétique sur la hauteur des jonctions !




Puis on coule le caoutchouc aux silicones




au ras du haut de la boite et on laisse prendre plusieurs heures




Puis on démoule les cylindres.

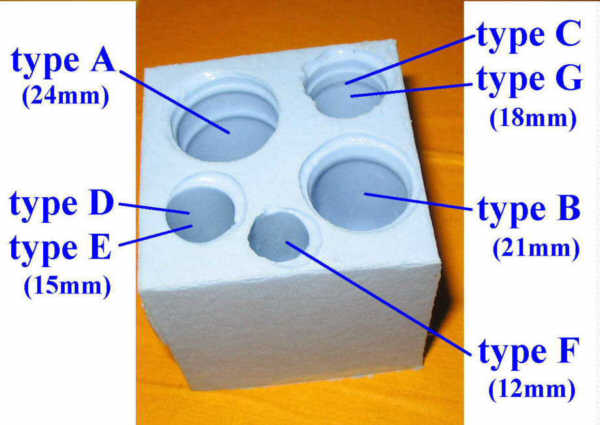

Voici le moule terminé, avec le repérage des différents types, selon les diamètres




Le tableau suivant indique suivant le N° des condos leur type, la mesure effectuée ainsi que le remplacement effectué.

  Les mesures

Je procède toujours ainsi, celà permet d'avoir un peu de statistiques...
remarquez en rouge, les condos vraiment fuyards, qui se seraient fait un plaisir de m'embêter si je ne les avais pas changés !!!
En orange, les "limite"...en fait, il n'y en a pas vraiment beaucoup de bons.
Il suffit alors de prendre le condo neux, de lui souder 2 fils rigides et de l'insérer dans le trou correspondant au diamètre voulu







L'intérêt d'avoir fait un seul moule pour les 5 diamètres, c'est qu'on peut ainsi couler plusieurs condos en même temps:




On peut aussi imprimer des étiquettes qui seront mises dans les trous, le long de la paroi, afin qu'elles soient visibles ensuite:




on en profite aussi pour imprimer des étiquettes de repérage aux numéros de chaque condo pour le ressoudage...
Puis on coule la résine colorée noire. La prise d'une heure suffit, et on peut démouler les 5 condos:




On installe une étiquette repère sur un des fils et on recommence l'opération pour tous les condos...
voici le "tas" de condos prêts à être ressoudés sur le châssis
